Projekt domu D291 - WT2021

Name: D291 - WT2021
Brand: artinex PROJEKT
SKU: d291
Price: 5199.00 PLN
Availability: InStock

Autor projektu:artinex PROJEKT

Lustrzane odbicie

Dodaj do schowka

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.

5 199 zł4 719 zł

Oszczędź: 480,00zł

Cena przed promocją: 5 199 zł

Promocja ważna do

30-06-2025

Zadaj pytanie

Typ projektuWolnostojący
StylNowoczesny
Powierzchnia użytkowa208.02 m²
KondygnacjeParterowy, z poddaszem
GarażDwustanowiskowy
DachCzterospadowy
Kąt nach. dachu25°
Odbicie lustrzaneTak
Czas realizacji14 dni

Zobacz więcej >

Zadzwoń do konsultanta

502 503 202

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

502 503 202

sklep@wbudowie.pl

Zapytaj o termin realizacji

Opis projektu

Nowoczesny, duży dom parterowy. Projekt domu oferuje pięć pokoi sypialnianych, przestronny pokój dzienny połączony z kuchnią. Aż 3 łazienki, garderobę i spiżarnię.

Konstrukcja

Ściany zewnętrzne: dwuwarstwowe, pustaki ceramiczne 24 cm + styropian 20cm;
Strop: żelbetowy
Konstrukcja dachu: drewniany, krokwiowy
Pokrycie dachu: blachodachówka,
Elewacja: tynk cienkowarstwowy, na fragmentach ścian płyty kamienne
Ogrzewanie - piec gazowy / paliwo stałe (możliwość dokupienia pakietu)
EP70 kWh/m2.rok
Projekt zgodny z Wt2021

Rzuty

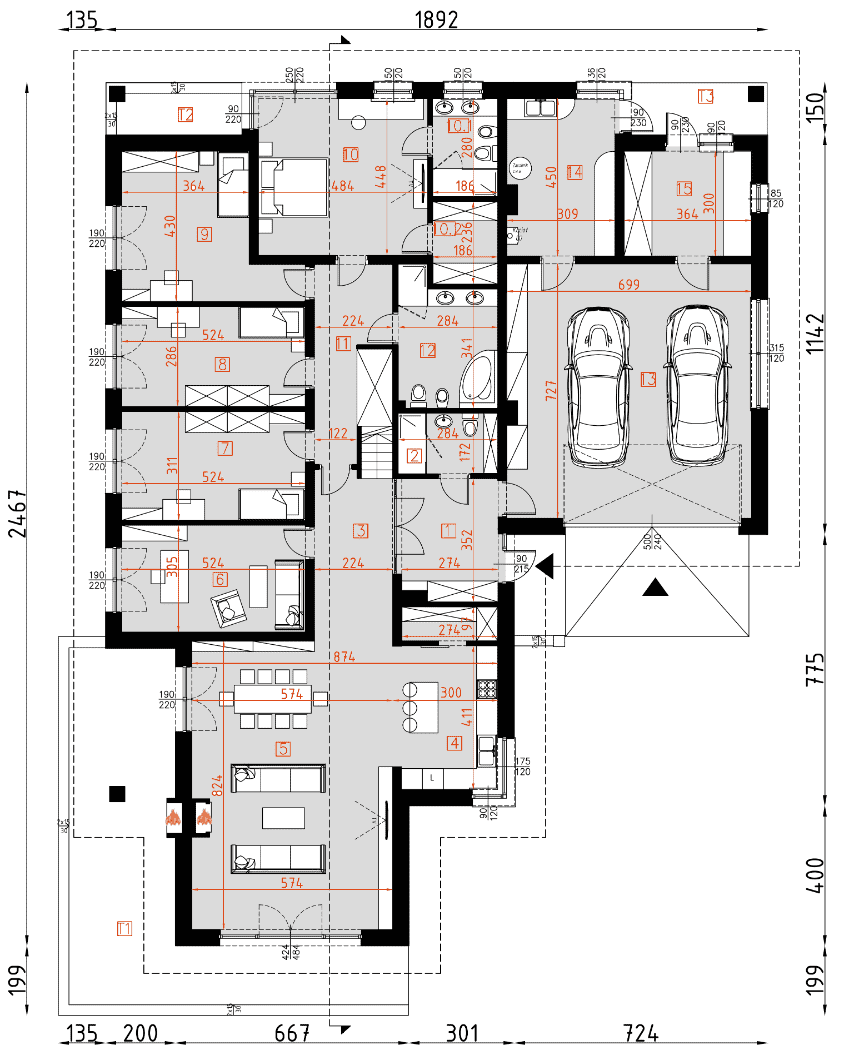

Parter

przedsionek9.45
łazienka4.90
hall14.00
kuchnia/spiżarnia17.48
salon/jadalnia46.74
gabinet15.98
pokój 116.30
pokój 215.00
pokój 317.35
sypialnia21.68
łazienka5.20
garderoba4.41
korytarz9.27
łazienka10.26
garaż50.62
kotłownia/pralnia13.64
magazyn/warsztat10.92
taras 148.46
taras 25.58
taras 35.58

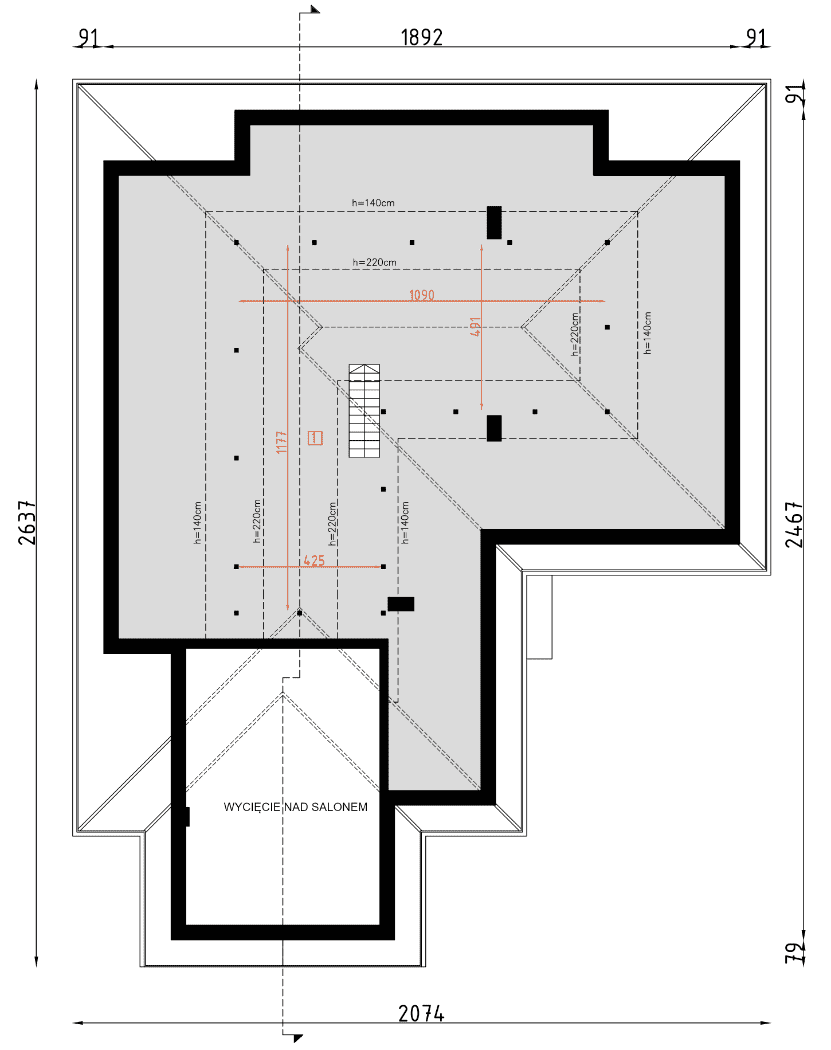

Poddasze

poddasze do adaptacji89.77m²

Dane techniczne

Powierzchnia użytkowa208.02 m²
Powierzchnia zabudowy341 m²
Liczba łazienek3
Liczba pokoi5
Kubatura868 m³
Wysokość domu7.18 m

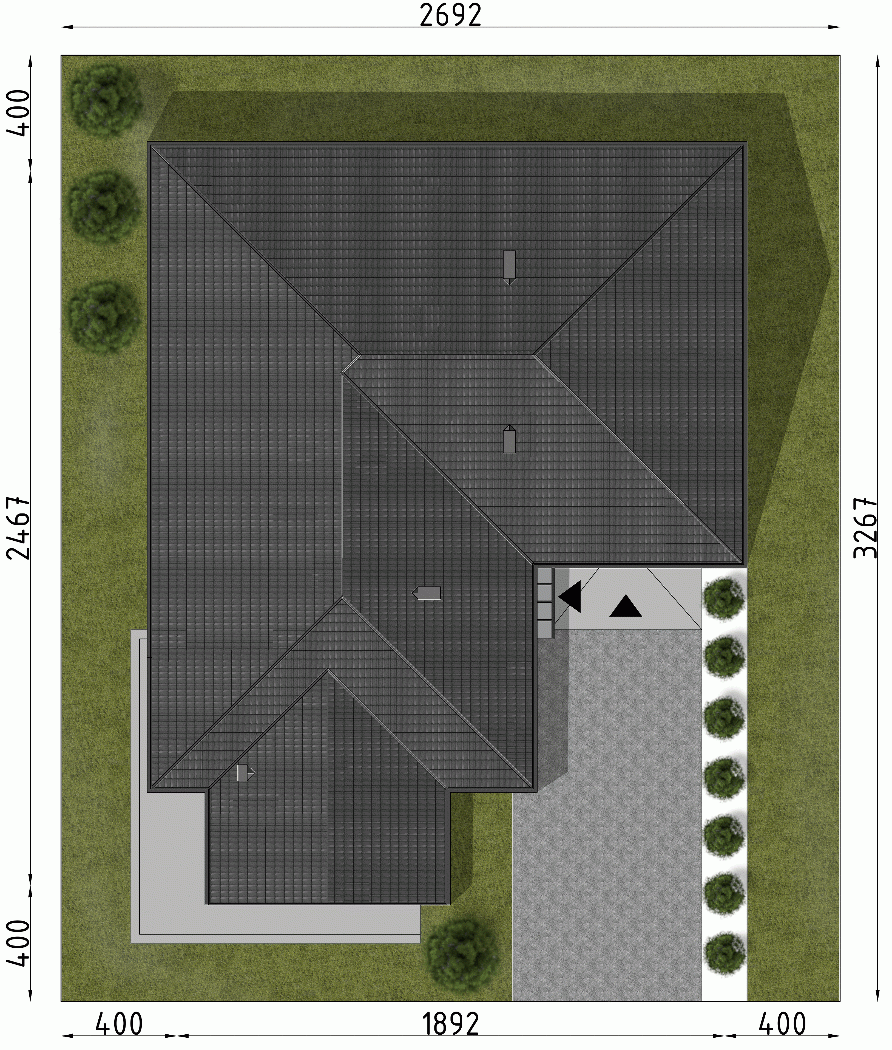

Minimalne wymiary działki32.67 x 26.92m
GarażDwustanowiskowy
Rodzaj dachuCzterospadowy
Kąt nach. dachu25°

Zawartość projektu

*-ważne informacje dodatkowe, zmiany z dnia 22.05.2023r.

Projekty szkieletów, które nadal są koncepcjami, nie będą miały rysunków układów ścian i zestawienia drewna ścian (zestawienie więźby zostaje bez zmian).

W związku z kolejnymi zmianami w prawie dotyczącymi projektów gotowych od 01.06.2023r. Klienci zamawiający projekt zobowiązani są do przekazania danych inwestora. Dane te będą drukowane na stronach tytułowych oraz w tabelach rysunkowych w projekcie.

Plomby w projektach pozostają bez zmian. Nie rozplombowany projekt będzie można zwrócić na dotychczasowych zasadach.

Projekty domów jednorodzinnych oraz garaży sprzedajemy w 5 egzemplarzach - 3 egzemplarze architektoniczno-budowlane oraz 2 egzemplarze techniczne.

Projekt architektoniczno-budowlany stanowi część projektu budowlanego, który jest podstawą do wydania Decyzji o pozwoleniu na budowę. Projekt budowlany składa się z:
- projektu architektoniczno-budowlanego,
- projektu technicznego,
- projektu zagospodarowania działki.

Część architektoniczno-konstrukcyjną:

rzut fundamentów – dokładne rozmieszczenie fundamentów, wymiary ław fundamentowych i głębokość ich posadowienia.
rzuty wszystkich kondygnacji (np. parter, piwnica, piętro) – rozmieszczenie i wymiary wszystkich pomieszczeń, rozmieszczenie i wielkość otworów okiennych i drzwiowych, rozmieszczenie kominów, sugerowana aranżacja wnętrz.
rzut więźby dachowej – wymiary i rozmieszczenie elementów konstrukcji dachu.
rzut dachu – wymiary dachu, kąt nachylenia wszystkich połaci dachu, rozmieszczenie okien połaciowych, lukarn, kominów.
przekroje pionowe – rysunki budynku po pionowym przecięciu, pokazują wszystkie elementy konstrukcji budynku, czyli warstwy podłogi, stropów, dachu.
elewacje (frontowa, dwie elewacje boczne, ogrodowa) – dokładny wygląd domu z każdej strony.
zestawienie stolarki okiennej i drzwiowej – wymiary okien i drzwi wykorzystanych w projekcie

Część instalacyjną:

schemat instalacji wodno-kanalizacyjnej
schemat instalacji centralnego ogrzewania
schemat instalacji elektrycznej
schemat instalacji gazowej - jeśli jest przewidziana w projekcie.

Zmiany w projektach

Razem z projektem możemy dostarczyć bezpłatnie podpisaną przez autora projektu zgodę na określone zmiany. W myśl ustawy o ochronie praw autorskich jest ona wymagana do wprowadzenia przez architekta adaptującego zmian adaptacyjnych w projekcie. Po otrzymaniu projektu należy udać się do lokalnego architekta, który naniesie dom na działkę i przygotuje projekt zagospodarowania działki oraz dokona zmian w projekcie. Z nim można indywidualnie ustalić koszt i termin adaptacji. Zależy on od zakresu i stopnia złożoności prac projektowych.
