D293 - WT2021

4 089 zł

Projekt domu D293 - WT2021

Autor projektu:artinex PROJEKT
Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
4 549 zł4 089 zł
Oszczędź: 460,00zł
Najniższa cena z 30 dni: 4 079,00 zł

Promocja ważna do

02-04-2024

Zadaj pytanie
  • Typ projektuWolnostojący
  • StylNowoczesny
  • Powierzchnia użytkowa120.21 m²
  • KondygnacjeParterowy
  • GarażJednostanowiskowy
  • DachPłaski
  • Kąt nach. dachu35°
  • Odbicie lustrzaneTak
  • Czas realizacji21 dni
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

Opis projektu

Nowoczesny, duży dom parterowy z garażem. Projekt domu oferuje trzy pokoje sypialniane, przestronny pokój dzienny połączony z kuchnią i jadalnią oraz  trzy łazienki. Atutem domu są schowki, garderoby, spiżarnia oraz dwa duże tarasy.

Konstrukcja

Ściany zewnętrzne: dwuwarstwowe, pustaki gazobetonowe 24 cm + styropian 20cm;
Strop: dźwigar dachowy
Konstrukcja dachu: drewniany
Pokrycie dachu: blachodachówka,
Elewacja: tynk cienkowarstwowy
Ogrzewanie - piec gazowy
EP70 kWh/m2.rok
Projekt zgodny z Wt2021

Rzuty

Parter

  • wiatrołap4.10 m²
  • komunikacja14.01 m²
  • kuchnia10.53 m²
  • spiżarnia1.97 m²
  • salon+jadalnia32.31 m²
  • sypialnia10.97 m²
  • sypialnia11.02 m²
  • łazienka7.54 m²
  • sypialnia17.11 m²
  • garderoba5.47 m²
  • łazienka5.18 m²
  • pralnia+kotłownia5.33 m²
  • garaż21.79 m²
  • schowek gospodarczy5.61 m²
  • taras 12.45 m²
  • taras 236.50 m²
  • taras 311.70 m²

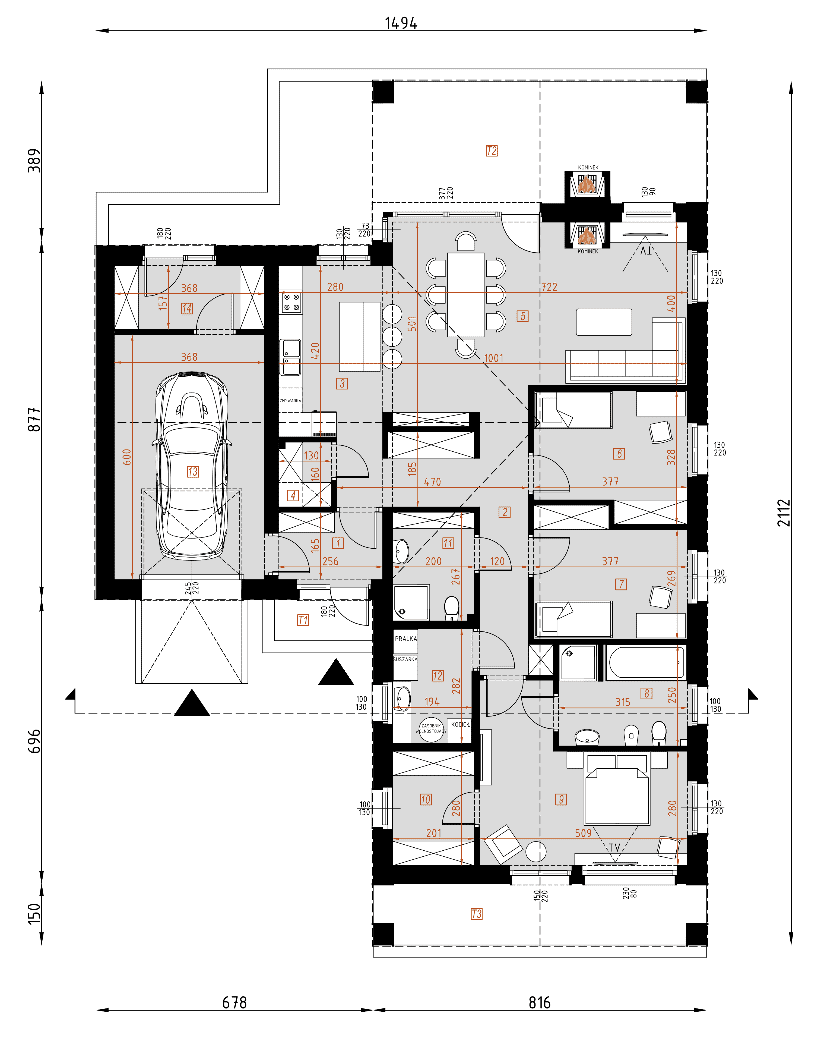

Rzut projektu D293 - WT2021 - Parter

Dane techniczne

  • Powierzchnia użytkowa120.21 m²
  • Powierzchnia zabudowy193.21 m²
  • Liczba łazienek2
  • Liczba pokoi3
  • Kubatura944 m³
  • Wysokość domu6.12 m

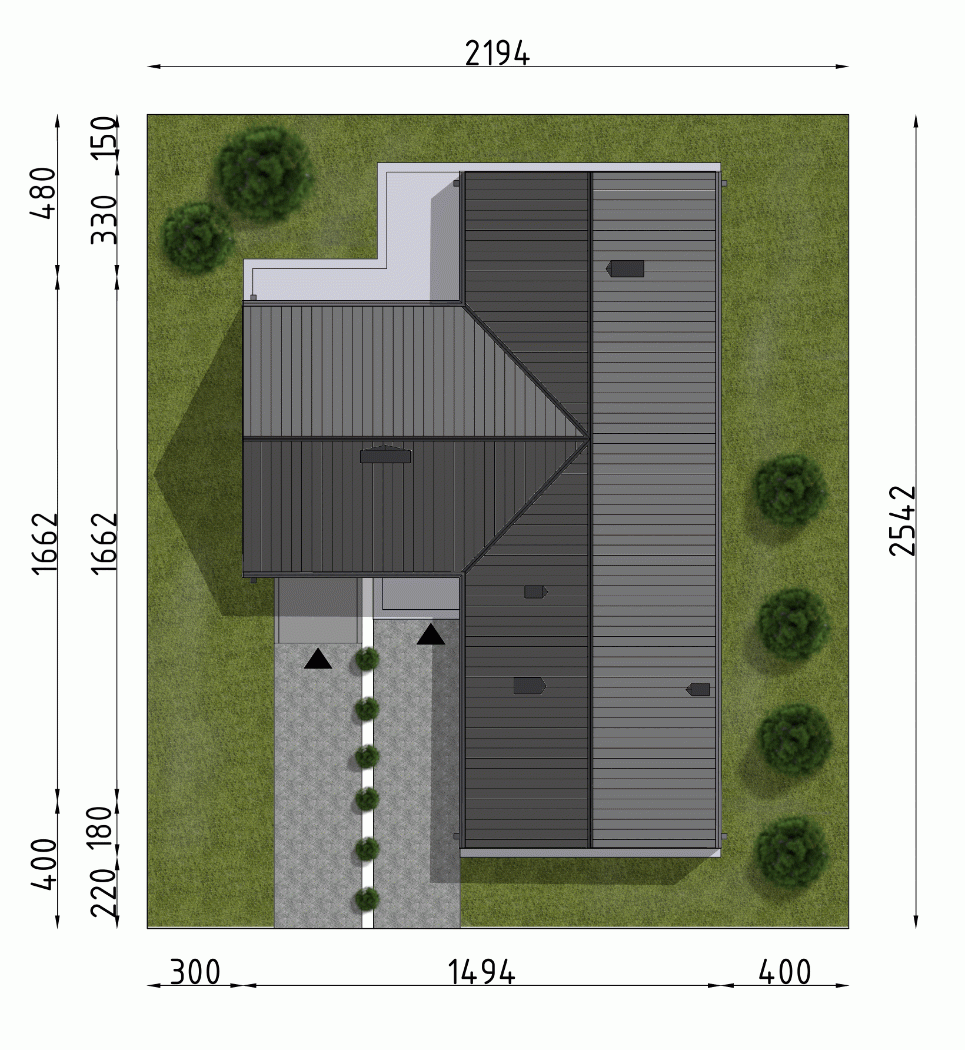

  • Minimalne wymiary działki21.94 x 25.45m
  • GarażJednostanowiskowy
  • Rodzaj dachuPłaski
  • Kąt nach. dachu35°

Zawartość projektu

*-ważne informacje dodatkowe, zmiany z dnia 22.05.2023r.

W związku z kolejnymi zmianami w prawie dotyczącymi projektów gotowych od 01.06.2023r. Klienci zamawiający projekt zobowiązani są do przekazania danych inwestora. Dane te będą drukowane na stronach tytułowych oraz w tabelach rysunkowych w projekcie.

Plomby w projektach pozostają bez zmian. Nie rozplombowany projekt będzie można zwrócić na dotychczasowych zasadach.

Projekty domów jednorodzinnych oraz garaży sprzedajemy w 6 egzemplarzach - 3 egzemplarze architektoniczno-budowlane oraz 3 egzemplarze techniczne.

Projekt architektoniczno-budowlany stanowi część projektu budowlanego, który jest podstawą do wydania Decyzji o pozwoleniu na budowę. Projekt budowlany składa się z:
- projektu architektoniczno-budowlanego,
- projektu technicznego,
- projektu zagospodarowania działki.

Część architektoniczno-konstrukcyjną:

  • rzut fundamentów – dokładne rozmieszczenie fundamentów, wymiary ław fundamentowych i głębokość ich posadowienia.
  • rzuty wszystkich kondygnacji (np. parter, piwnica, piętro) – rozmieszczenie i wymiary wszystkich pomieszczeń, rozmieszczenie i wielkość otworów okiennych i drzwiowych, rozmieszczenie kominów, sugerowana aranżacja wnętrz.
  • rzut więźby dachowej – wymiary i rozmieszczenie elementów konstrukcji dachu.
  • rzut dachu – wymiary dachu, kąt nachylenia wszystkich połaci dachu, rozmieszczenie okien połaciowych, lukarn, kominów.
  • przekroje pionowe – rysunki budynku po pionowym przecięciu, pokazują wszystkie elementy konstrukcji budynku, czyli warstwy podłogi, stropów, dachu.

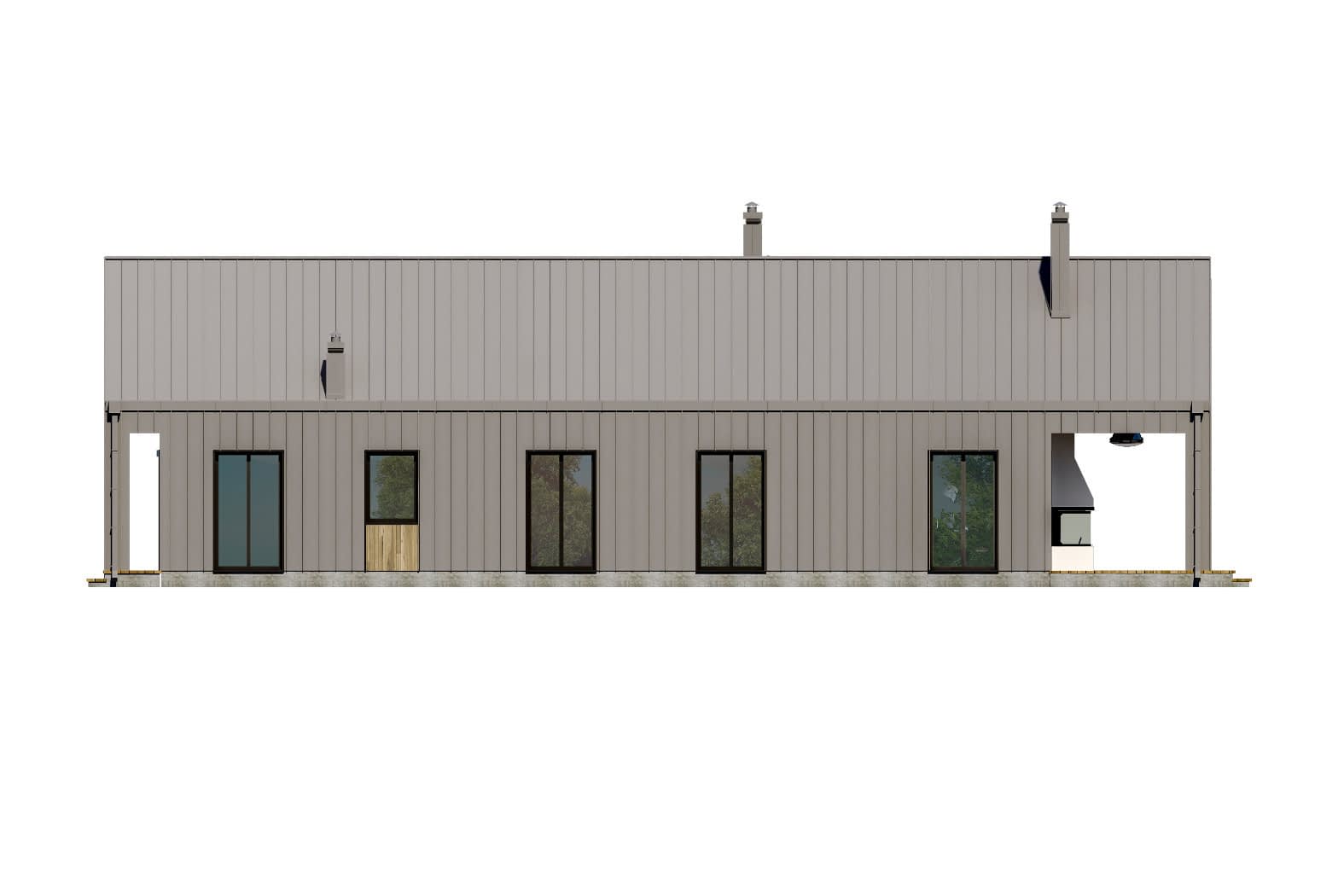

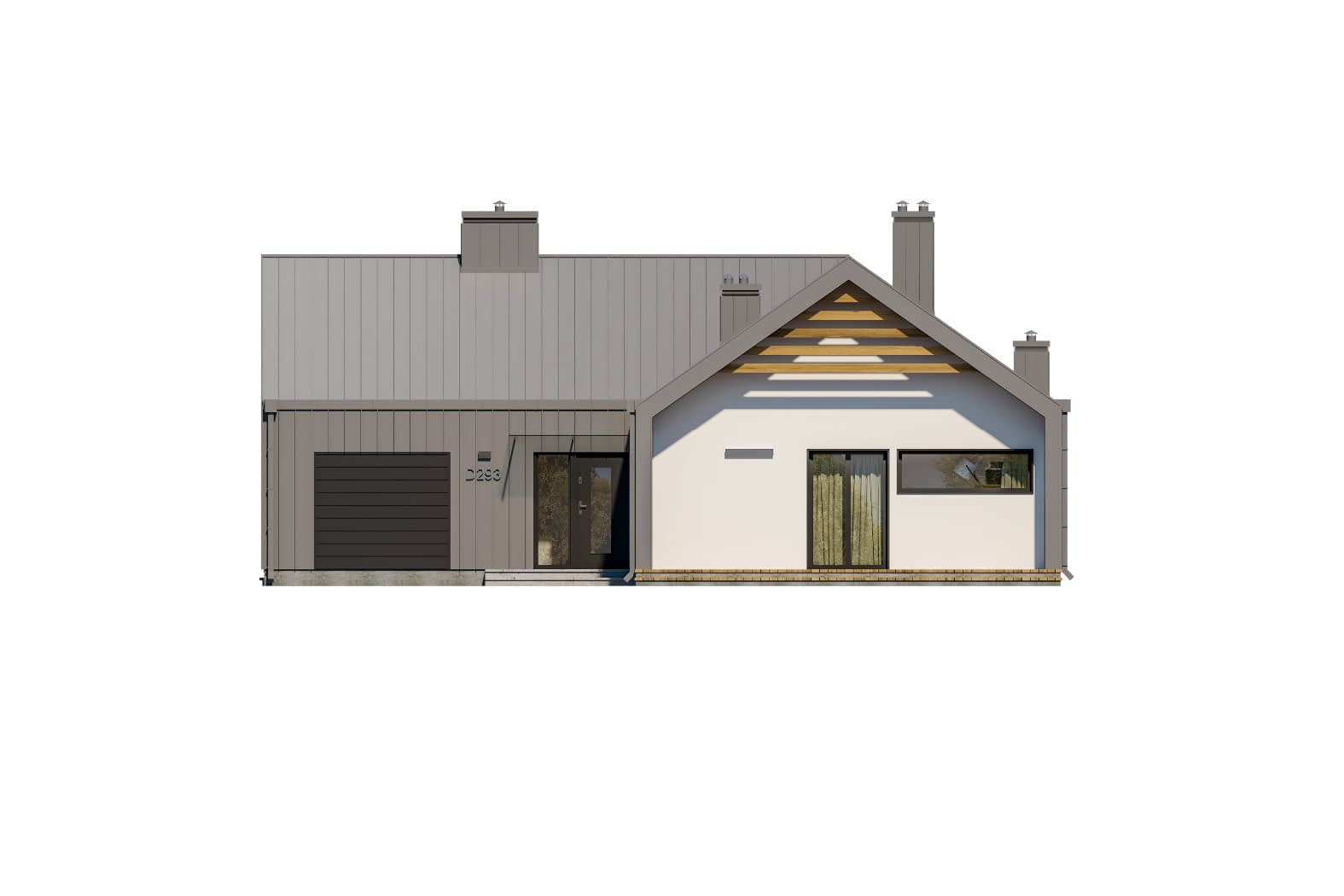

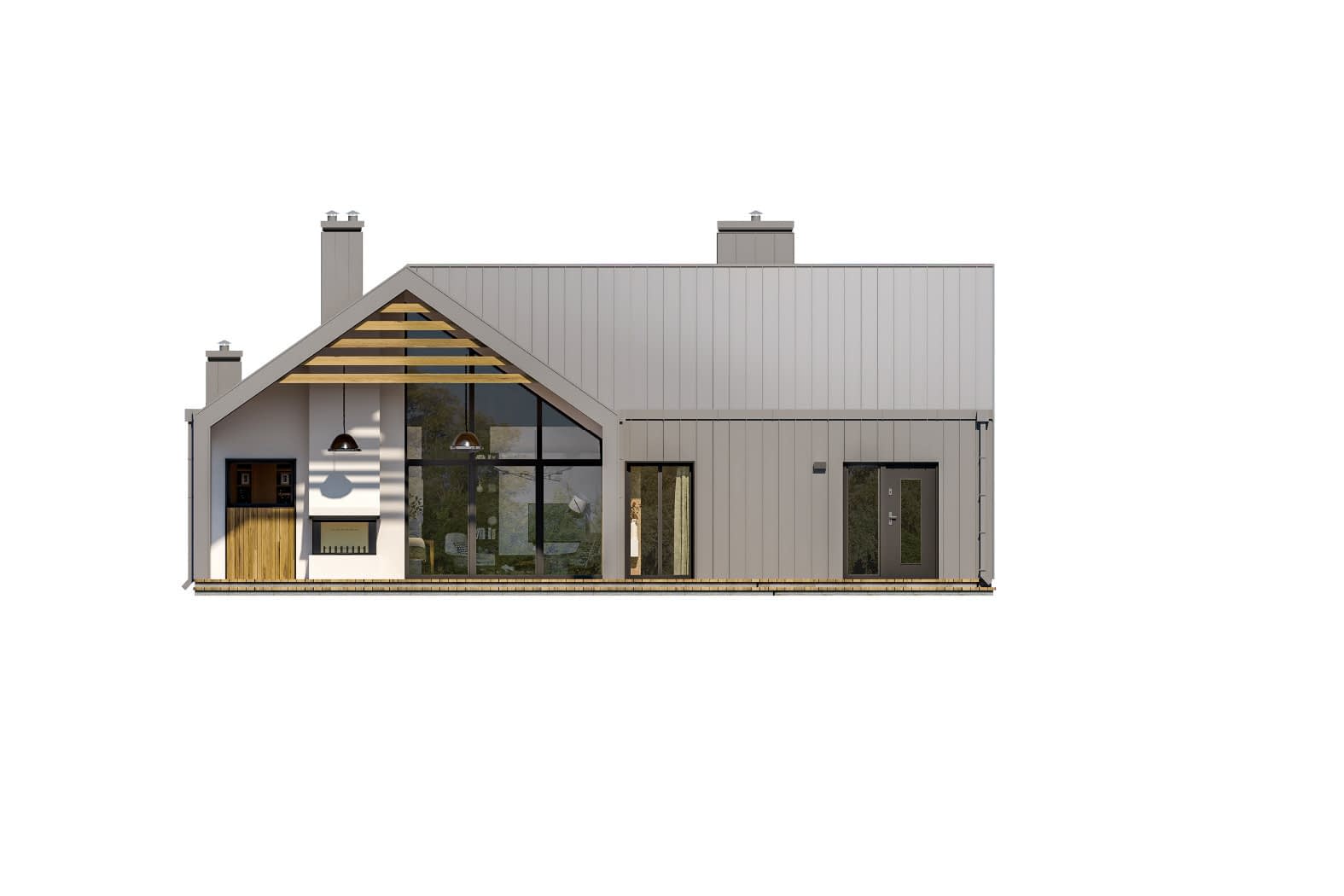

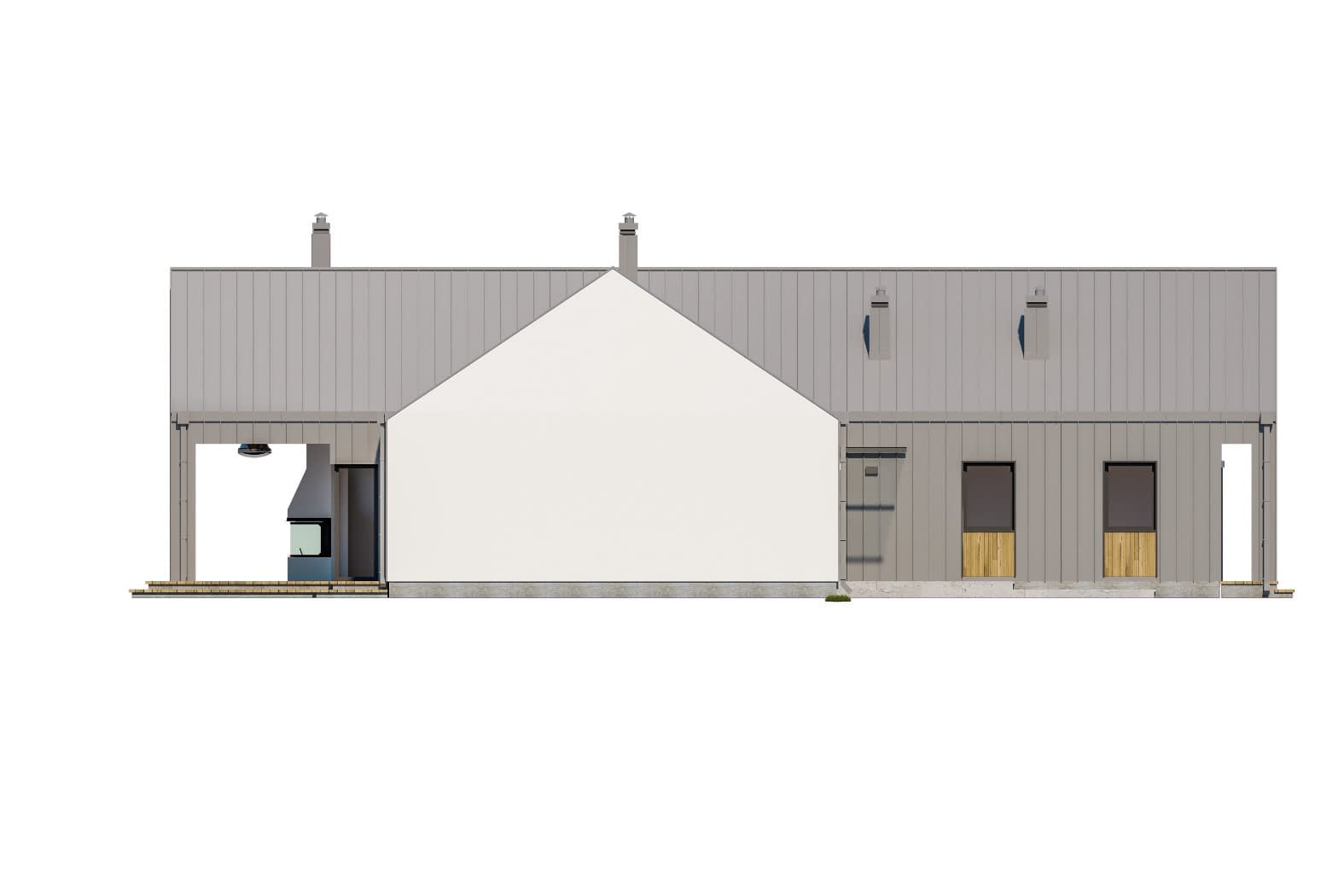

  • elewacje (frontowa, dwie elewacje boczne, ogrodowa) – dokładny wygląd domu z każdej strony.
  • zestawienie stolarki okiennej i drzwiowej – wymiary okien i drzwi wykorzystanych w projekcie

Część instalacyjną:

  • schemat instalacji wodno-kanalizacyjnej
  • schemat instalacji centralnego ogrzewania
  • schemat instalacji elektrycznej
  • schemat instalacji gazowej - jeśli jest przewidziana w projekcie.

Zmiany w projektach

  • Razem z projektem możemy dostarczyć bezpłatnie podpisaną przez autora projektu zgodę na określone zmiany. W myśl ustawy o ochronie praw autorskich jest ona wymagana do wprowadzenia przez architekta adaptującego zmian adaptacyjnych w projekcie. Po otrzymaniu projektu należy udać się do lokalnego architekta, który naniesie dom na działkę i przygotuje projekt zagospodarowania działki oraz dokona zmian w projekcie. Z nim można indywidualnie ustalić koszt i termin adaptacji. Zależy on od zakresu i stopnia złożoności prac projektowych.

Dodatki

Bezpłatne dodatki

Gratis

Zestaw umów

Gratis

Zmiany w projekcie

Gratis

Tablica budowy

Gratis

Dziennik budowy

Płatne dodatki

Dodatkowy egzemplarz projektu

490 zł

Kosztorys budowlany

990 zł

Zestawienie materiałów

250 zł

Projekt wentylacji mechanicznej z rekuperacją

890 zł

Projekt ogrzewania podłogowego

790 zł

Projekt instalacji solarnej

990 zł
