Projekt domu D429 - WT2021

Name: D429 - WT2021
Brand: artinex PROJEKT
SKU: d429-wt2021
Price: 5700.00 PLN
Availability: InStock

Autor projektu:artinex PROJEKT

Lustrzane odbicie

Dodaj do schowka

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.

5 700 zł

Zadaj pytanie

Typ projektuWolnostojący
StylNowoczesny
Powierzchnia użytkowa114.07 m²
KondygnacjeDwupiętrowy i więcej, z poddaszem
GarażJednostanowiskowy
DachDwuspadowy
Kąt nach. dachu20°
Odbicie lustrzaneTak
Czas realizacjimax. czas realizacji 10 dni

Zobacz więcej >

Zadzwoń do konsultanta

502 503 202

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Opis projektu

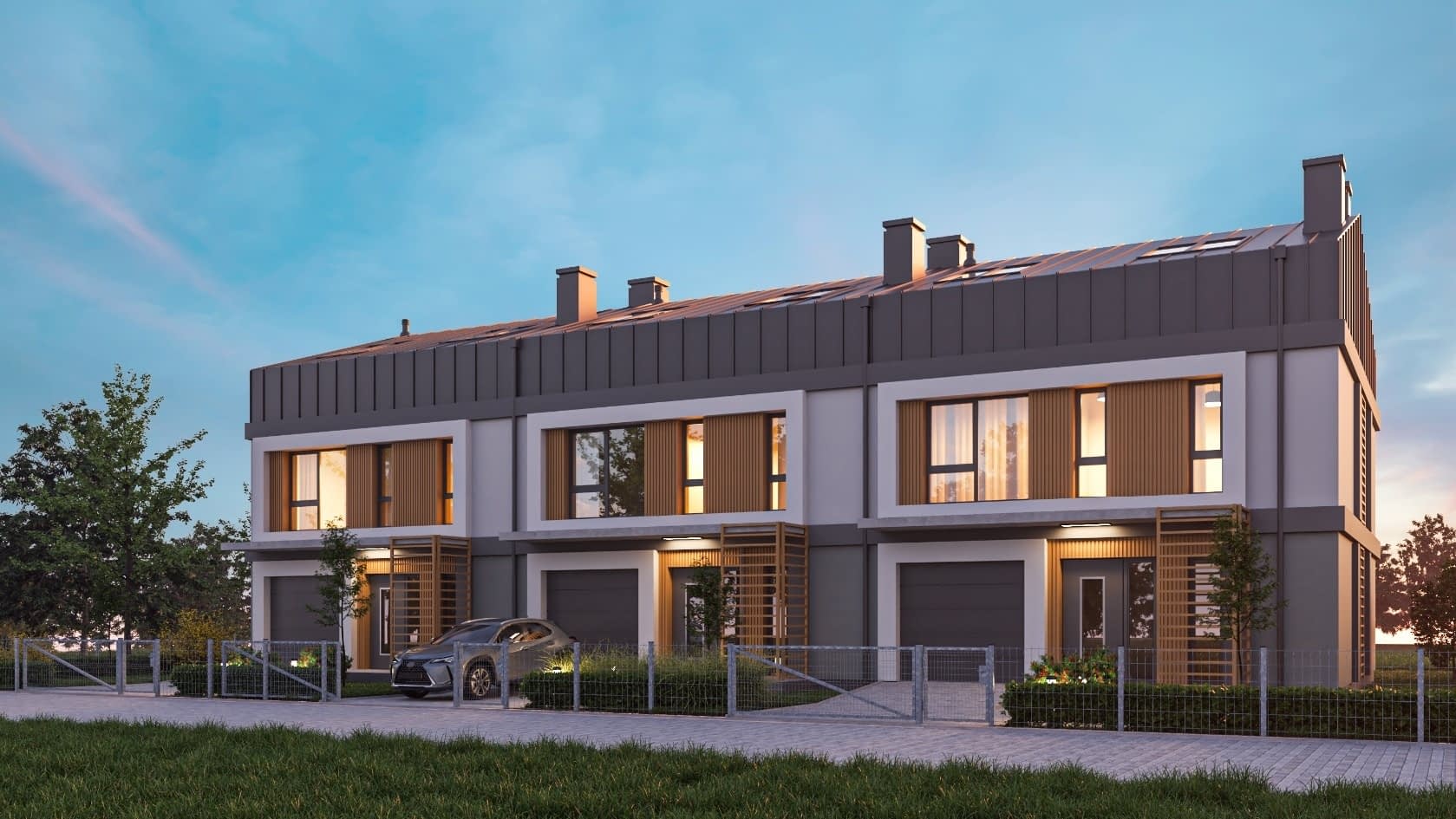

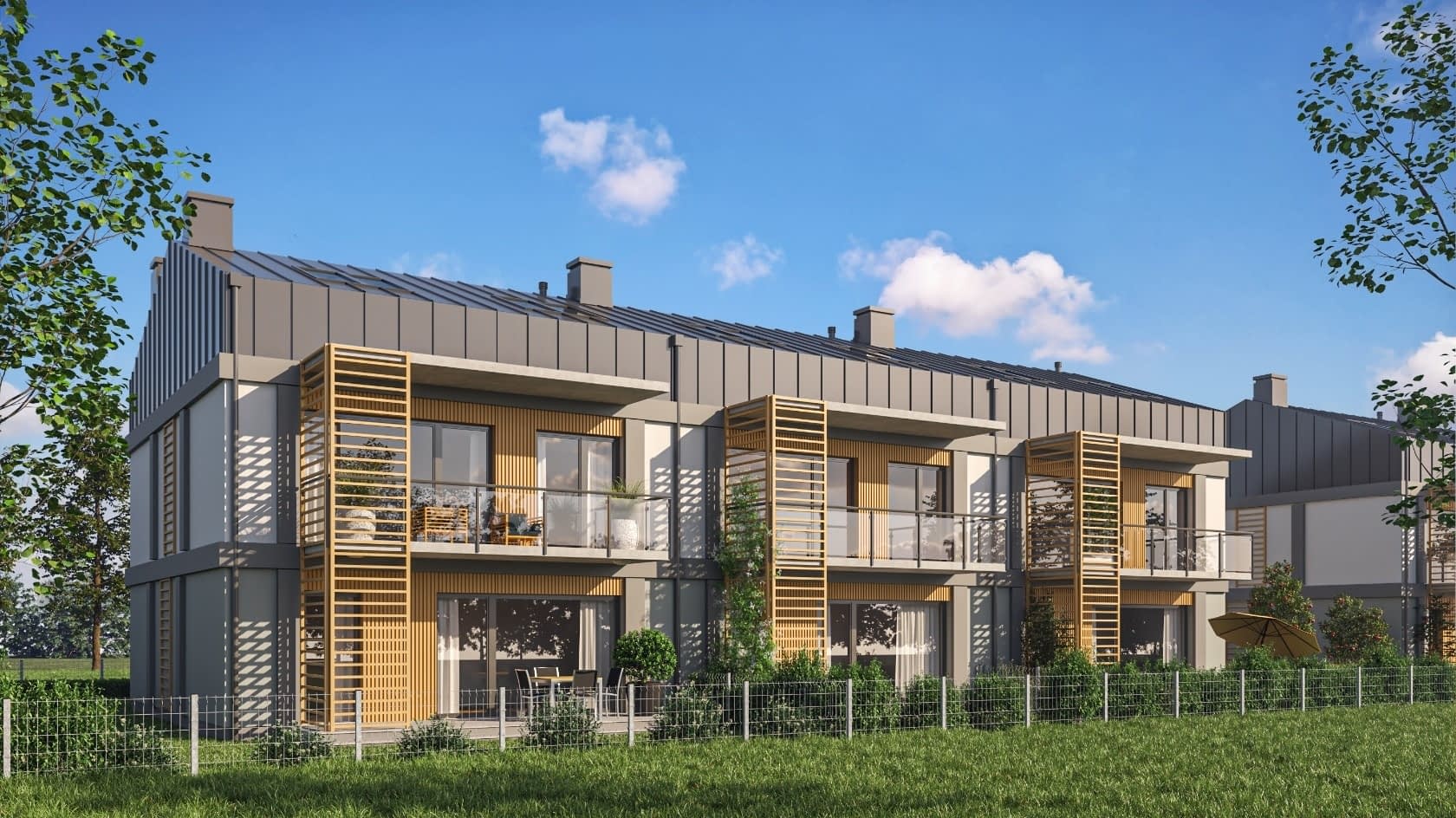

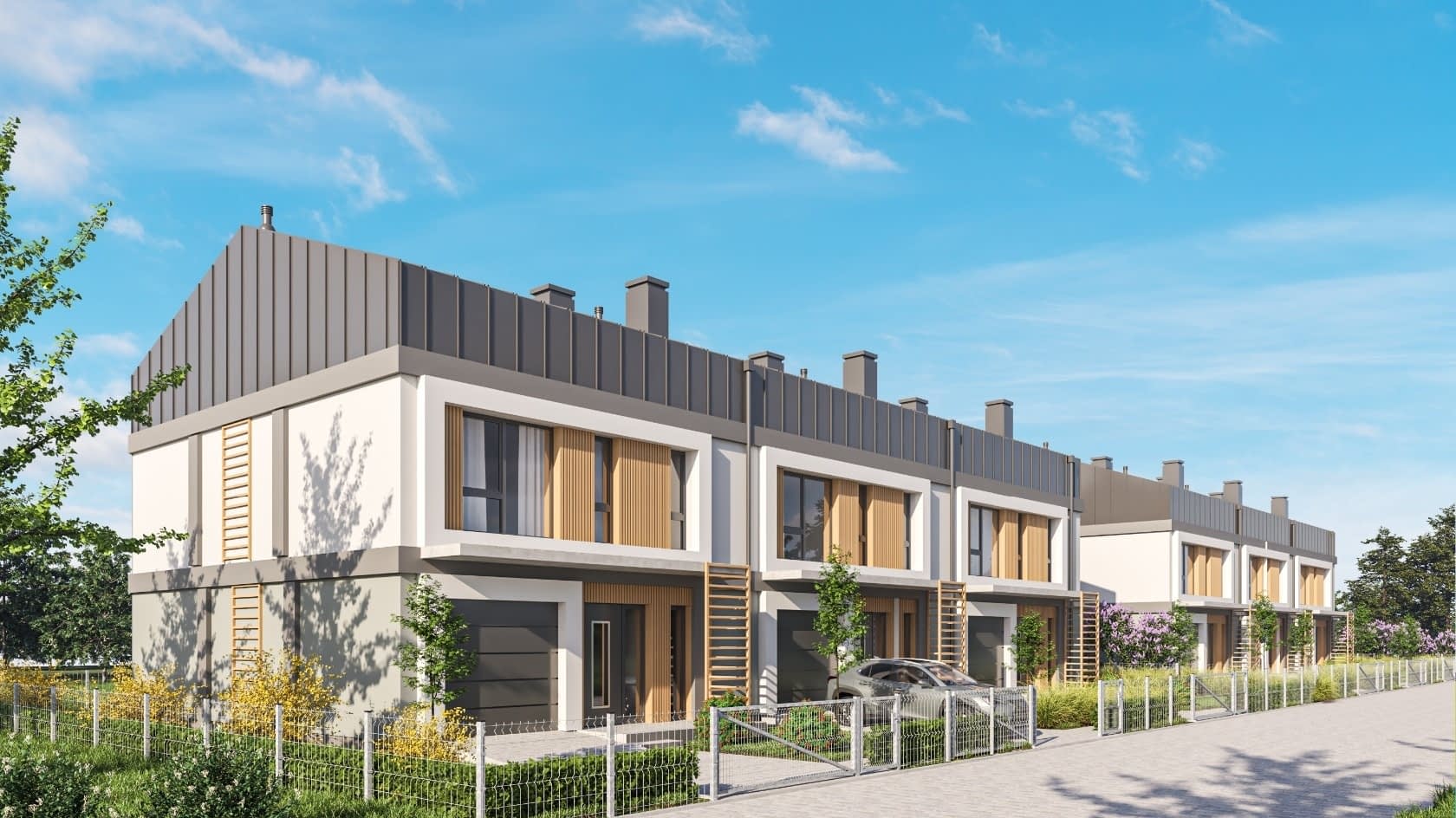

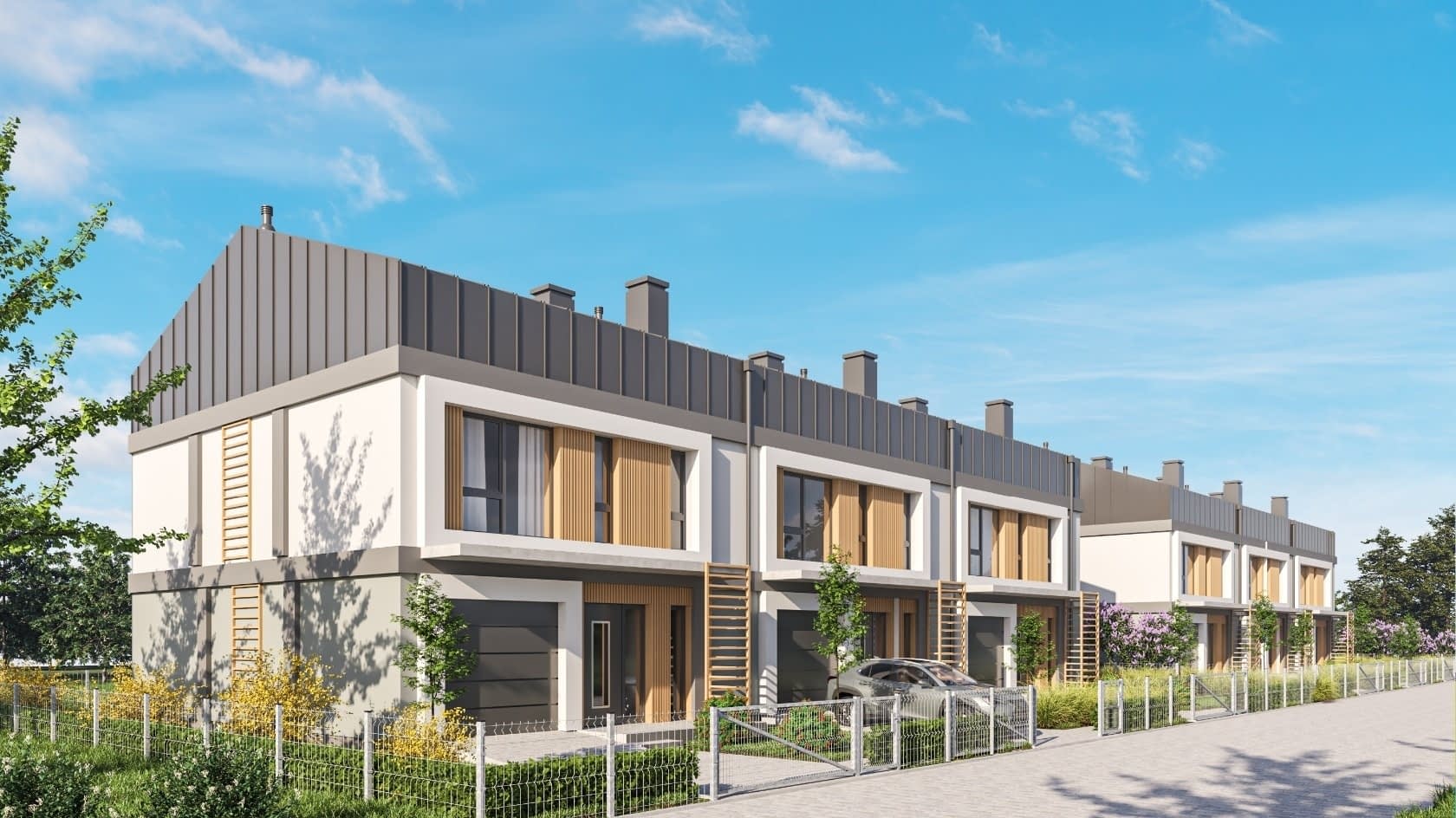

Dom jednorodzinny z piętrem w technologii murowanej, z poddaszem do adaptacji. Możliwość zbliźniaczenia lub postawienia w zabudowie szeregowej. Podany koszt, to koszt jednego segmentu!

Konstrukcja

Strop: żelbetowy
Konstrukcja dachu: krokwiowo-jętkowa
Pokrycie dachu: blacha na rąbek stojący
Elewacja: tynk cienkowarstwowy, na fragmentach panele dekoracyjne imitujące drewno
Ogrzewanie - kocioł gazowy
Możliwość dokupienia pakietu ogrzewania pompą ciepła
Wentylacja - grawitacyjna
EP70 kWh/m2.rok
Projekt zgodny z Wt2021

Rzuty

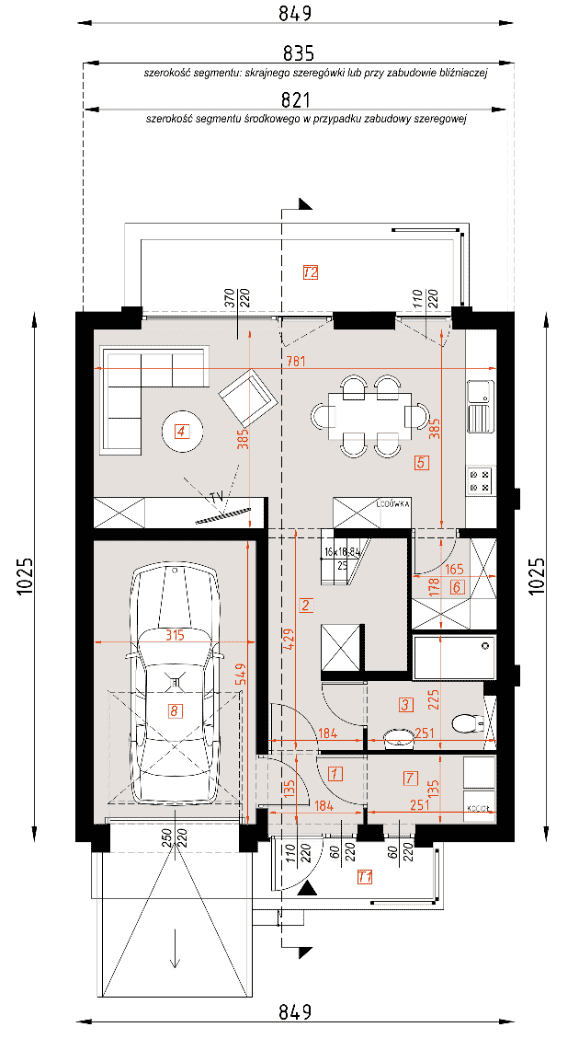

Parter

przedsionek2.39m²
hol6.61m²
łazienka4.40m²
pokój dzienny+jadalnia23.38m²
kuchnia6.26m²
spiżarnia2.84m²
pomieszczenie techniczne3.27m²
garaż17.03m²
taras 14.47m²
taras 219.67m²

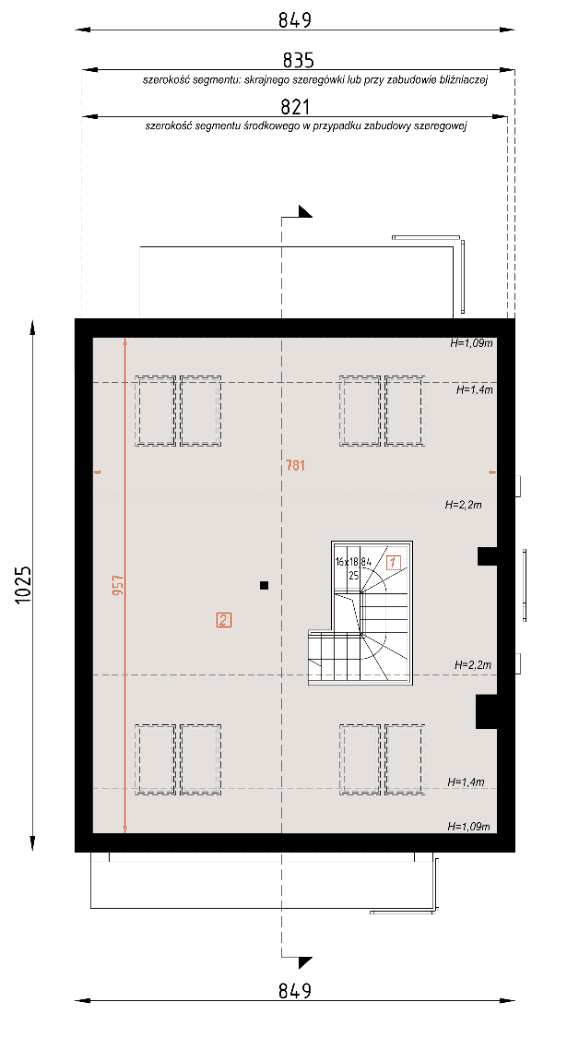

Piętro

schody3.48(3.48)m²
poddasze nieużytkowe39.27(69.01)m²

Poddasze

hol5.69m²
schody3.44m²
łazienka6.04m²
pralnia2.35m²
pokój 113.59m²
pokój 214.56m²
pokój 318.74m²
łazienka3.78m²
balkon8.44m²

Dane techniczne

Powierzchnia użytkowa114.07 m²
Powierzchnia zabudowy87 m²
Liczba łazienek2
Liczba pokoi4
Kubatura758.07 m³
Wysokość domu9.5 m

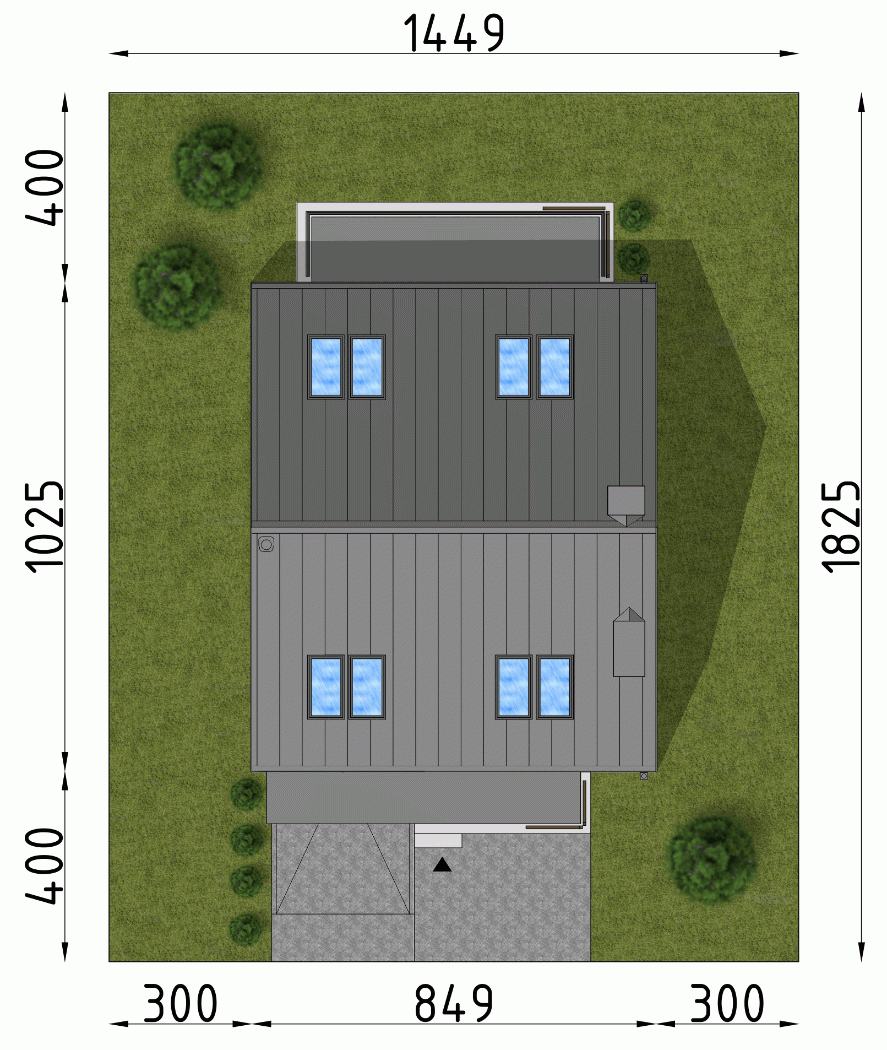

Minimalne wymiary działki18.25 x 14.49m
GarażJednostanowiskowy
Rodzaj dachuDwuspadowy
Kąt nach. dachu20°

Zawartość projektu

*-ważne informacje dodatkowe, zmiany z dnia 22.05.2023r.

Projekty szkieletów, które nadal są koncepcjami, nie będą miały rysunków układów ścian i zestawienia drewna ścian (zestawienie więźby zostaje bez zmian).

W związku z kolejnymi zmianami w prawie dotyczącymi projektów gotowych od 01.06.2023r. Klienci zamawiający projekt zobowiązani są do przekazania danych inwestora. Dane te będą drukowane na stronach tytułowych oraz w tabelach rysunkowych w projekcie.

Plomby w projektach pozostają bez zmian. Nie rozplombowany projekt będzie można zwrócić na dotychczasowych zasadach.

Projekty domów jednorodzinnych oraz garaży sprzedajemy w 6 egzemplarzach - 3 egzemplarze architektoniczno-budowlane oraz 3 egzemplarze techniczne.

Projekt architektoniczno-budowlany stanowi część projektu budowlanego, który jest podstawą do wydania Decyzji o pozwoleniu na budowę. Projekt budowlany składa się z:
- projektu architektoniczno-budowlanego,
- projektu technicznego,
- projektu zagospodarowania działki.

Część architektoniczno-konstrukcyjną:

rzut fundamentów – dokładne rozmieszczenie fundamentów, wymiary ław fundamentowych i głębokość ich posadowienia.
rzuty wszystkich kondygnacji (np. parter, piwnica, piętro) – rozmieszczenie i wymiary wszystkich pomieszczeń, rozmieszczenie i wielkość otworów okiennych i drzwiowych, rozmieszczenie kominów, sugerowana aranżacja wnętrz.
rzut więźby dachowej – wymiary i rozmieszczenie elementów konstrukcji dachu.
rzut dachu – wymiary dachu, kąt nachylenia wszystkich połaci dachu, rozmieszczenie okien połaciowych, lukarn, kominów.
przekroje pionowe – rysunki budynku po pionowym przecięciu, pokazują wszystkie elementy konstrukcji budynku, czyli warstwy podłogi, stropów, dachu.

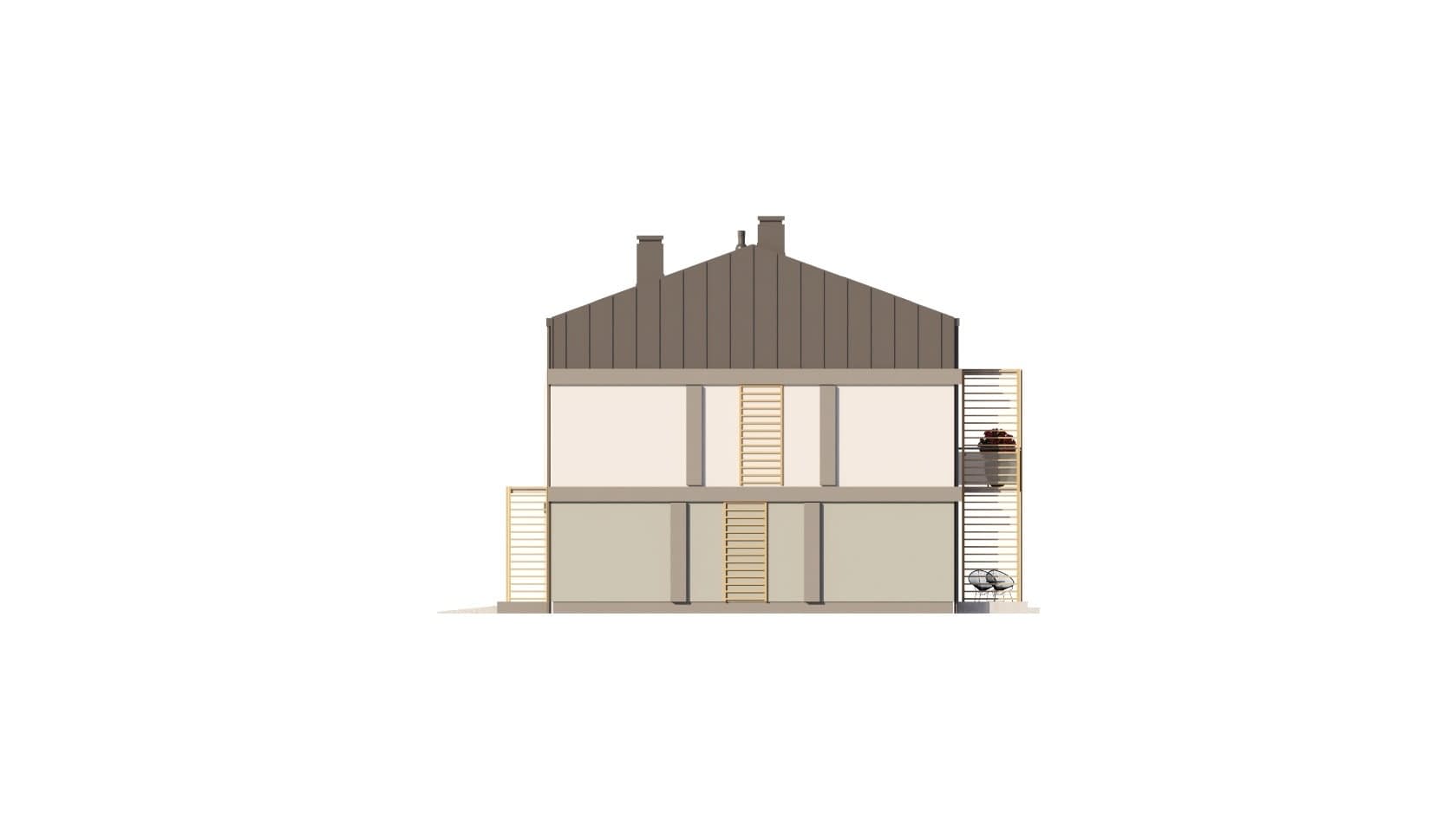

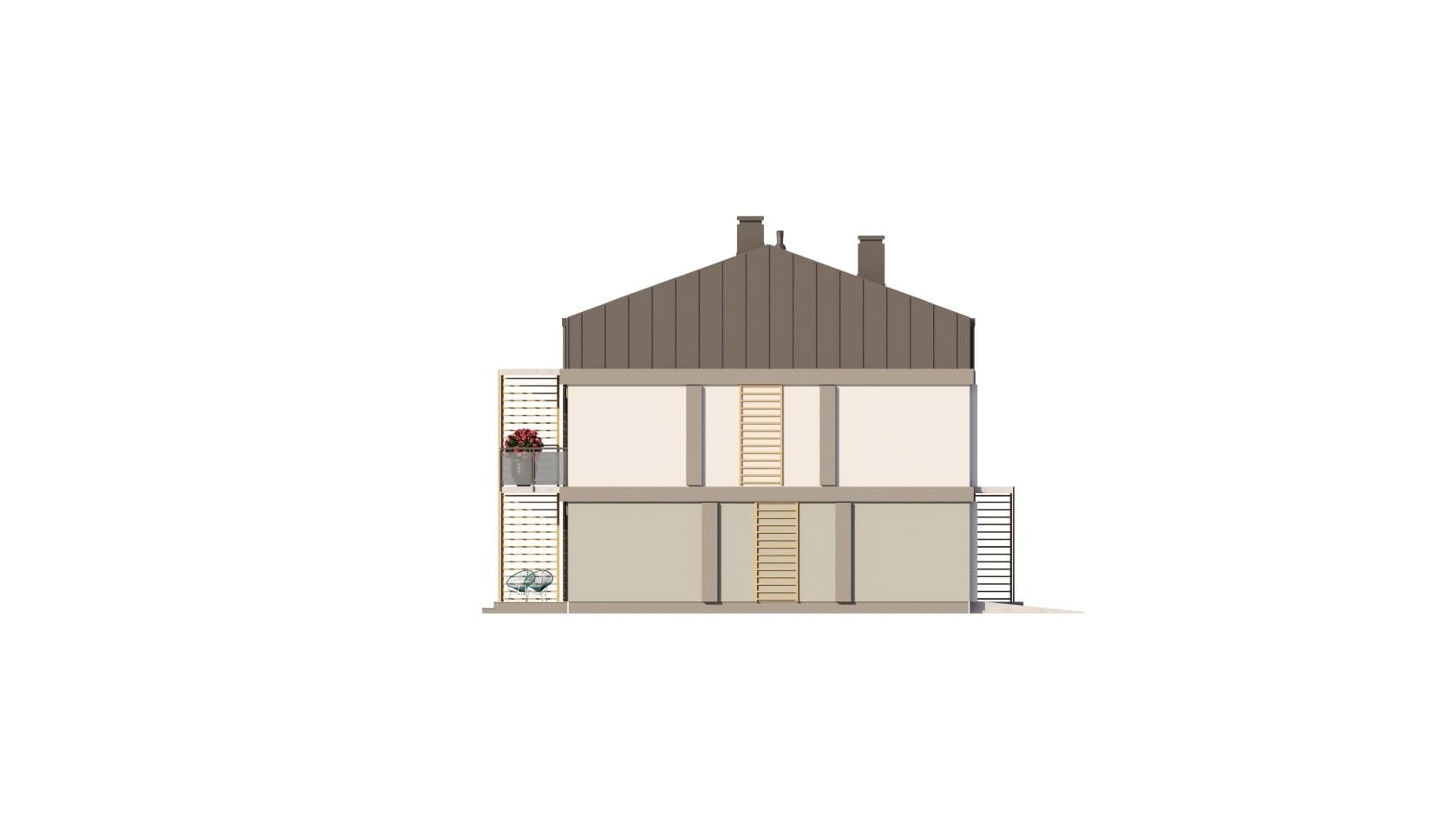

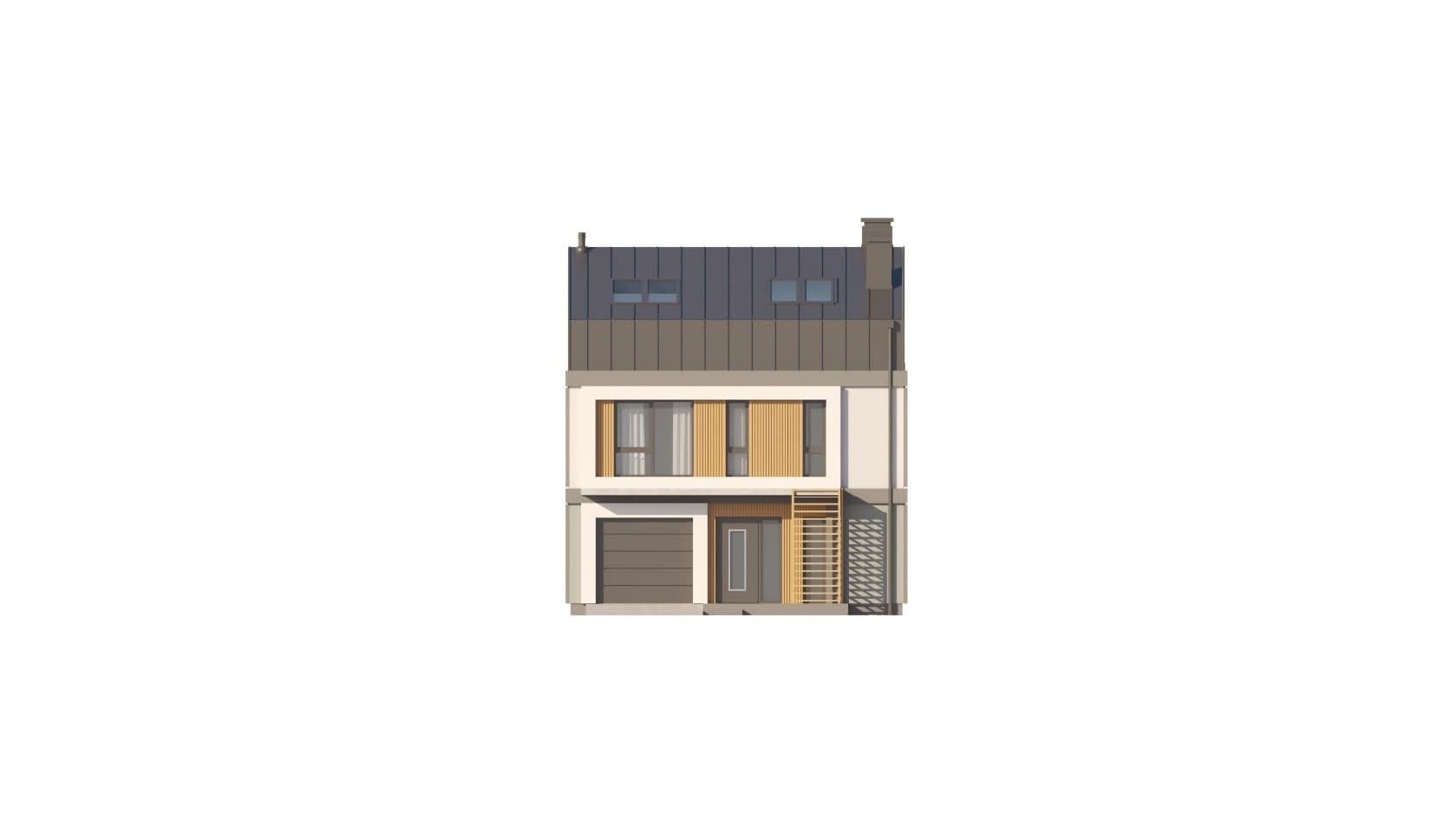

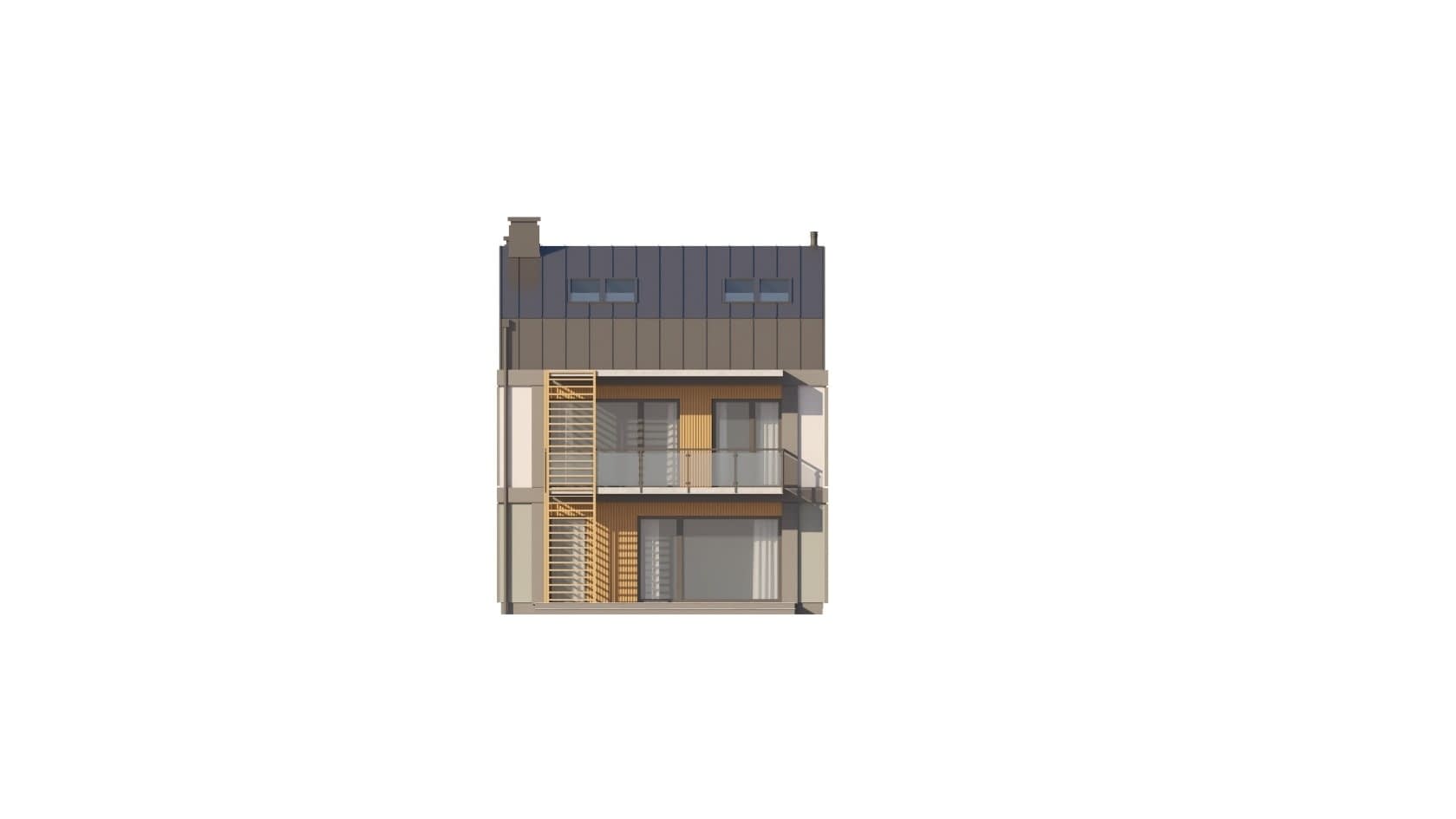

elewacje (frontowa, dwie elewacje boczne, ogrodowa) – dokładny wygląd domu z każdej strony.
zestawienie stolarki okiennej i drzwiowej – wymiary okien i drzwi wykorzystanych w projekcie

Część instalacyjną:

schemat instalacji wodno-kanalizacyjnej
schemat instalacji centralnego ogrzewania
schemat instalacji elektrycznej
schemat instalacji gazowej - jeśli jest przewidziana w projekcie.

Zmiany w projektach

Razem z projektem możemy dostarczyć bezpłatnie podpisaną przez autora projektu zgodę na określone zmiany. W myśl ustawy o ochronie praw autorskich jest ona wymagana do wprowadzenia przez architekta adaptującego zmian adaptacyjnych w projekcie. Po otrzymaniu projektu należy udać się do lokalnego architekta, który naniesie dom na działkę i przygotuje projekt zagospodarowania działki oraz dokona zmian w projekcie. Z nim można indywidualnie ustalić koszt i termin adaptacji. Zależy on od zakresu i stopnia złożoności prac projektowych.
