Projekt domu D49 - Maurycy wersja drewniana WT2021

Name: D49 - Maurycy wersja drewniana WT2021
Brand: artinex PROJEKT
SKU: d49-maurycy-wersja-drewniana
Price: 3999.00 PLN
Availability: InStock

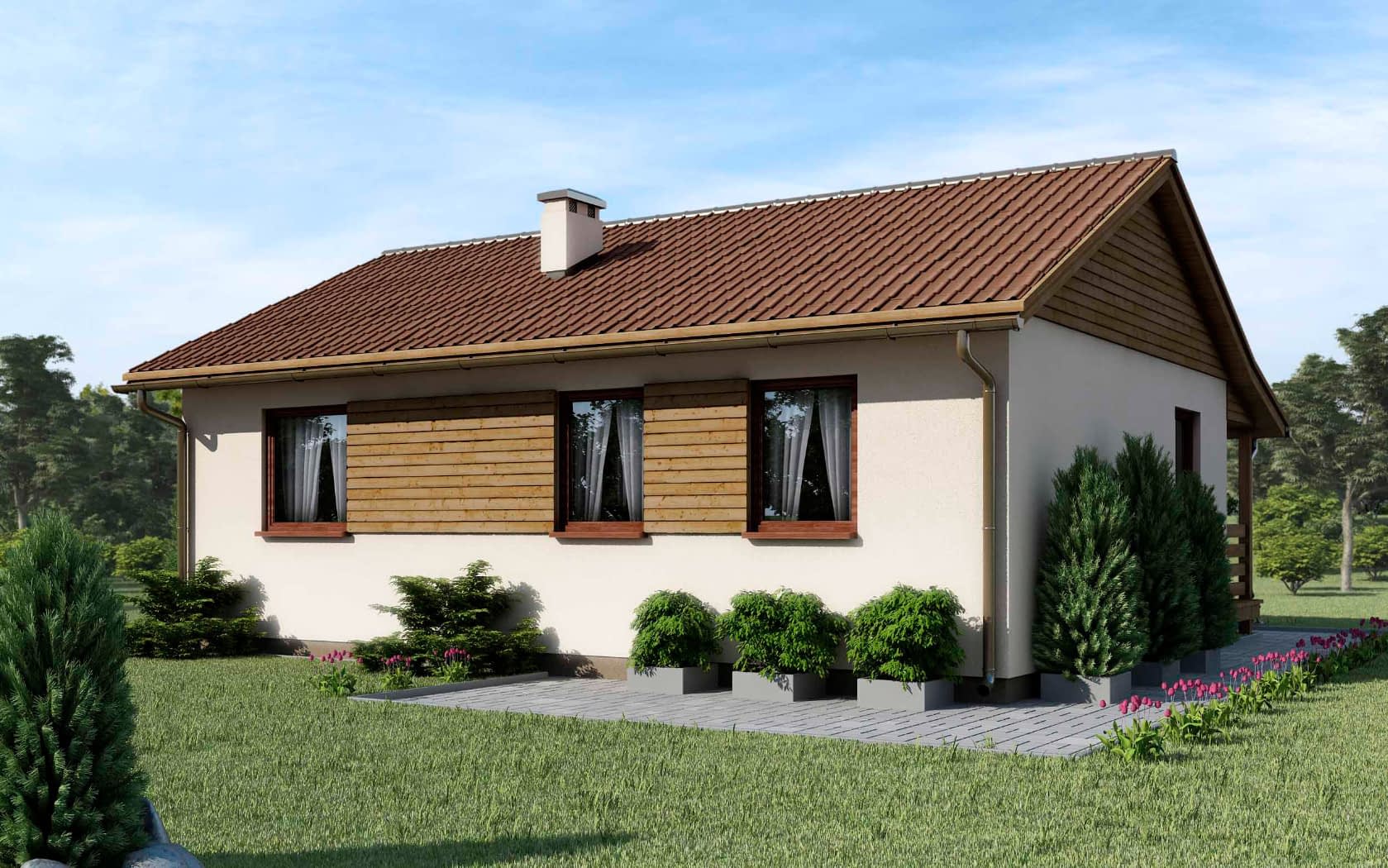

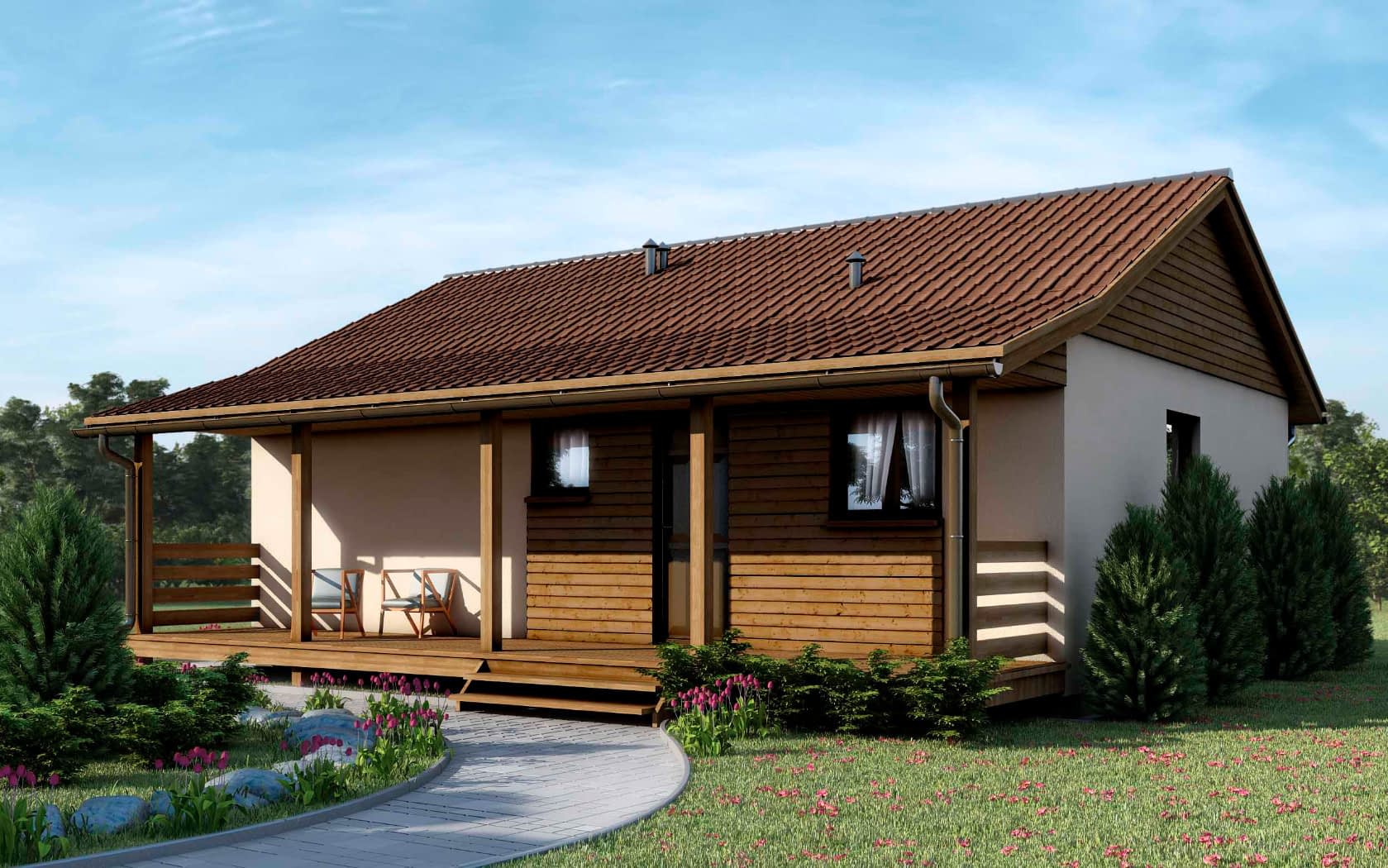

D49 - Maurycy wersja drewniana WT2021 - wizualizacja 2

D49 - Maurycy wersja drewniana WT2021 - wizualizacja 3

D49 - Maurycy wersja drewniana WT2021 - wizualizacja 4

D49 - Maurycy wersja drewniana WT2021 - wizualizacja 5

D49 - Maurycy wersja drewniana WT2021 - wizualizacja 6

D49 - Maurycy wersja drewniana WT2021 - wizualizacja 7

D49 - Maurycy wersja drewniana WT2021 - wizualizacja 8

Autor projektu:artinex PROJEKT

Lustrzane odbicie

Dodaj do schowka

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.

3 999 zł

Zadaj pytanie

Typ projektuWolnostojący
StylTradycyjny
Powierzchnia użytkowa75.54 m²
KondygnacjeParterowy
GarażBez garażu
DachDwuspadowy
Kąt nach. dachu25°
Odbicie lustrzaneTak
Czas realizacji7 dni

Zobacz więcej >

Zadzwoń do konsultanta

502 503 202

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

502 503 202

sklep@wbudowie.pl

Zapytaj o termin realizacji

Opis projektu

Dom mieszkalny, jednorodzinny, parterowy, 3 pokoje, kuchnia i łazienka, oraz duży zadaszony taras od strony wejściowej. Tani w budowie dom w technologii lekkiego szkieletu drewnianego dla czteroosobowej rodziny. Układ funkcjonalny domu: Do domu wchodzimy poprzez duży taras mogący pełnić przeróżne funkcje. Następnie przez małą sień przechodzimy do hallu połączonego z salonem. W hallu znajduje się duża szafa pełniąca funkcje garderoby. Obszerna kuchnia również połączona jest z salonem. Dalej wchodzimy do korytarza, z którego dostać się możemy do trzech sypialni i obszernej łazienki.

Konstrukcja

Ściany zewnętrzne: szkielet drewniany;
Konstrukcja dachu: wiązar drewniany.
Pokrycie dachu: blachodachówka,
Elewacja: tynk cienkowarstwowy, na fragmentach ścian deski.
Ogrzewanie - piec gazowy
EP70 kWh/m2.rok
Projekt zgodny z WT2021

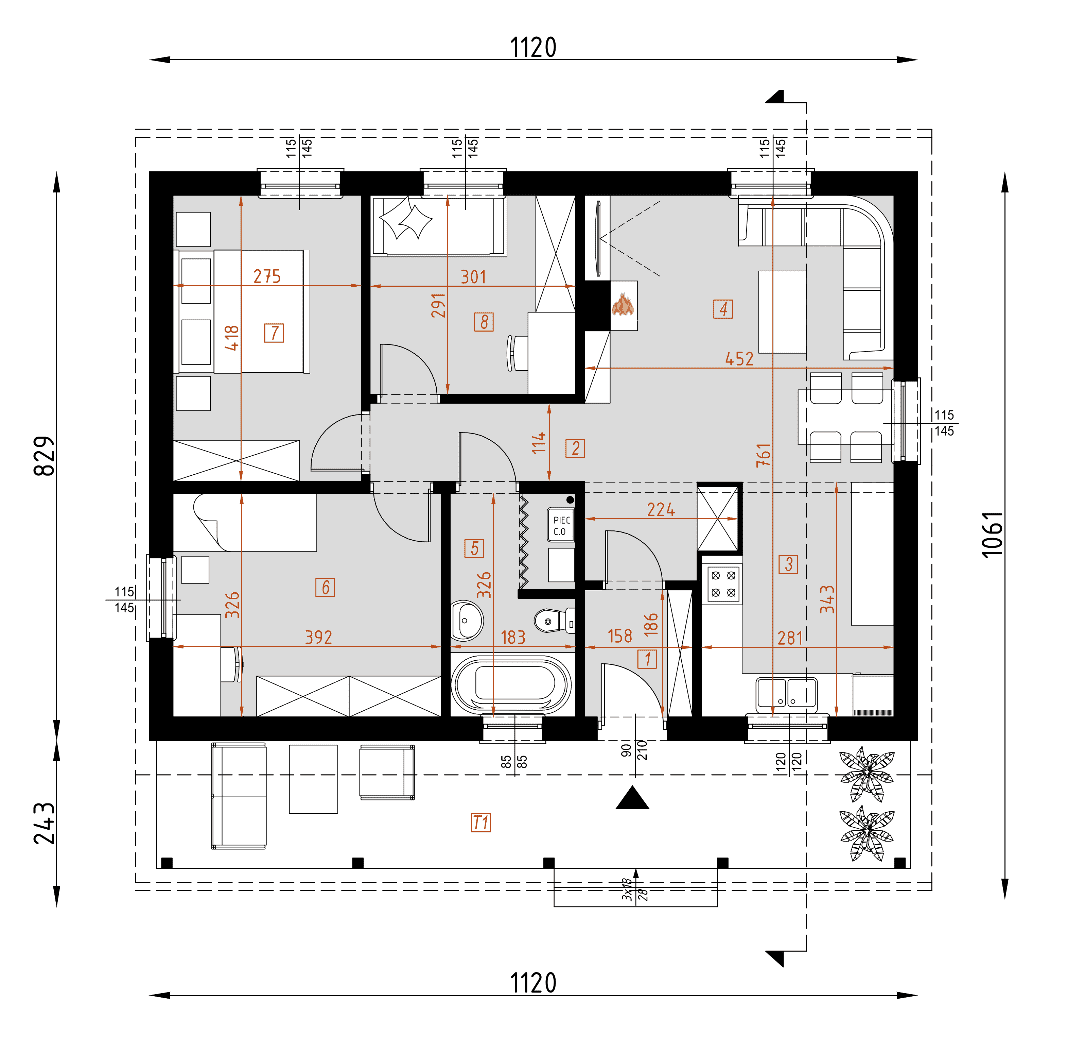

Rzuty

Parter

sień3.0 m²
hall5.50 m²
kuchnia9.00 m²
pokój dzienny18.72 m²
łazienka6.11 m²
pokój sypialny12.97 m²
pokój sypialny11.52 m²
pokój sypialny8.72 m²
taras21.63 m²

Dane techniczne

Powierzchnia użytkowa75.54 m²
Powierzchnia zabudowy92.92 m²
Liczba łazienek1
Liczba pokoi3
Kubatura416.24 m³
Wysokość domu5.76 m

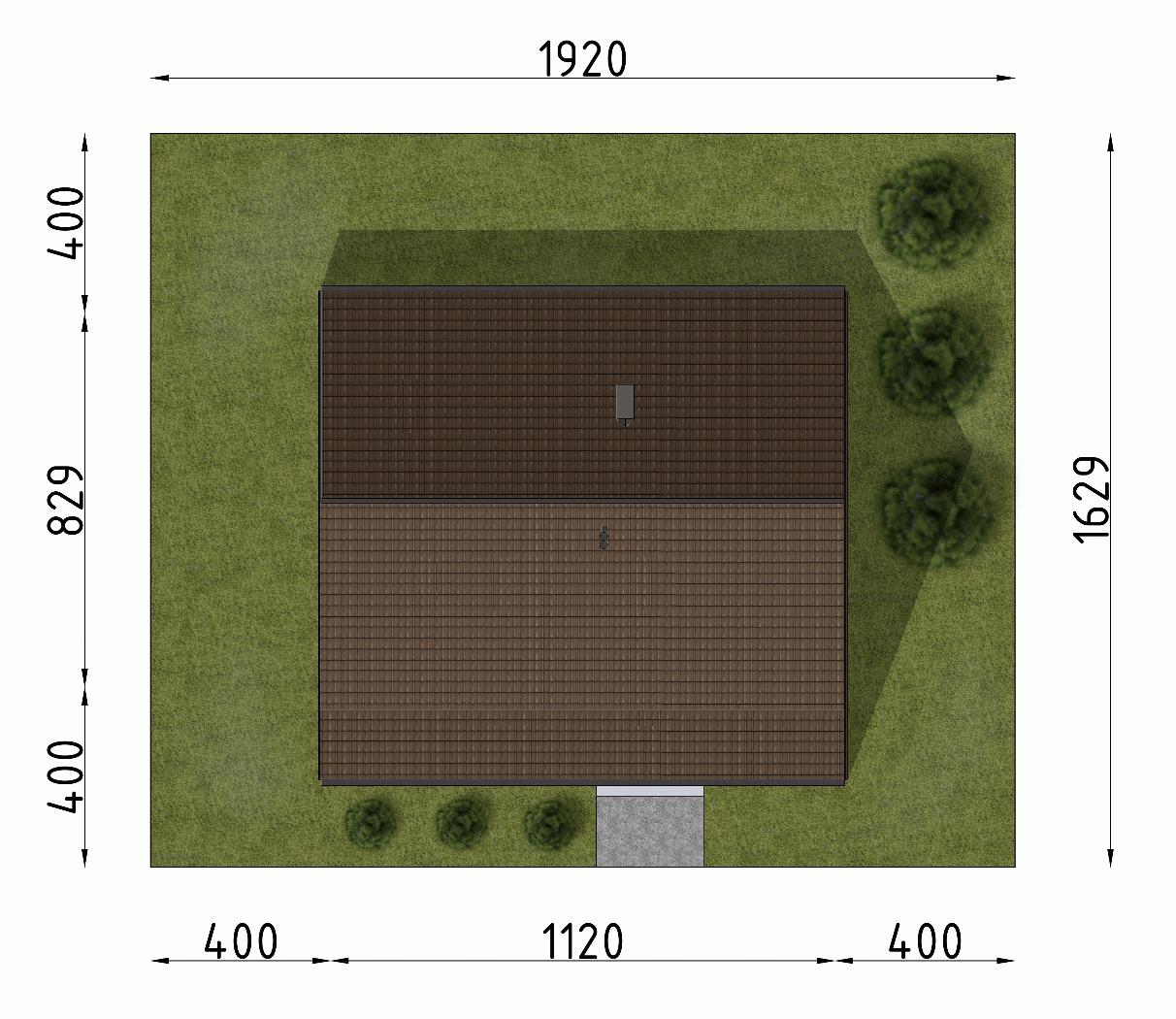

Minimalne wymiary działki16.29 x 19.2m
GarażBez garażu
Rodzaj dachuDwuspadowy
Kąt nach. dachu25°

Zawartość projektu

*-ważne informacje dodatkowe, zmiany z dnia 22.05.2023r.

W związku z kolejnymi zmianami w prawie dotyczącymi projektów gotowych od 01.06.2023r. Klienci zamawiający projekt zobowiązani są do przekazania danych inwestora. Dane te będą drukowane na stronach tytułowych oraz w tabelach rysunkowych w projekcie.

Plomby w projektach pozostają bez zmian. Nie rozplombowany projekt będzie można zwrócić na dotychczasowych zasadach.

Projekty domów jednorodzinnych oraz garaży sprzedajemy w 6 egzemplarzach - 3 egzemplarze architektoniczno-budowlane oraz 3 egzemplarze techniczne.

Projekt architektoniczno-budowlany stanowi część projektu budowlanego, który jest podstawą do wydania Decyzji o pozwoleniu na budowę. Projekt budowlany składa się z:
- projektu architektoniczno-budowlanego,
- projektu technicznego,
- projektu zagospodarowania działki.

Część architektoniczno-konstrukcyjną:

rzut fundamentów – dokładne rozmieszczenie fundamentów, wymiary ław fundamentowych i głębokość ich posadowienia.
rzuty wszystkich kondygnacji (np. parter, piwnica, piętro) – rozmieszczenie i wymiary wszystkich pomieszczeń, rozmieszczenie i wielkość otworów okiennych i drzwiowych, rozmieszczenie kominów, sugerowana aranżacja wnętrz.
rzut więźby dachowej – wymiary i rozmieszczenie elementów konstrukcji dachu.
rzut dachu – wymiary dachu, kąt nachylenia wszystkich połaci dachu, rozmieszczenie okien połaciowych, lukarn, kominów.
przekroje pionowe – rysunki budynku po pionowym przecięciu, pokazują wszystkie elementy konstrukcji budynku, czyli warstwy podłogi, stropów, dachu.

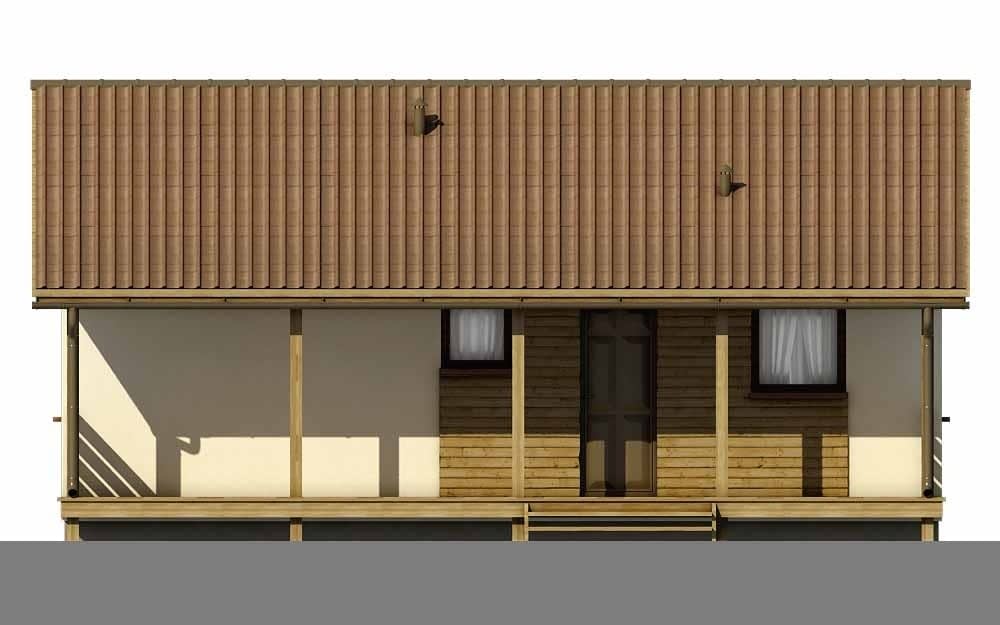

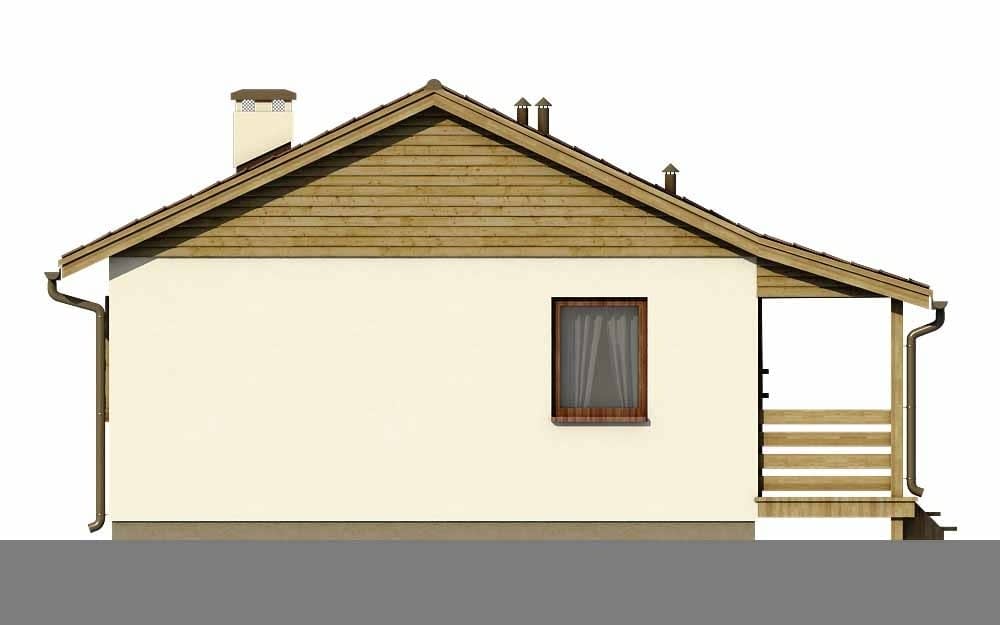

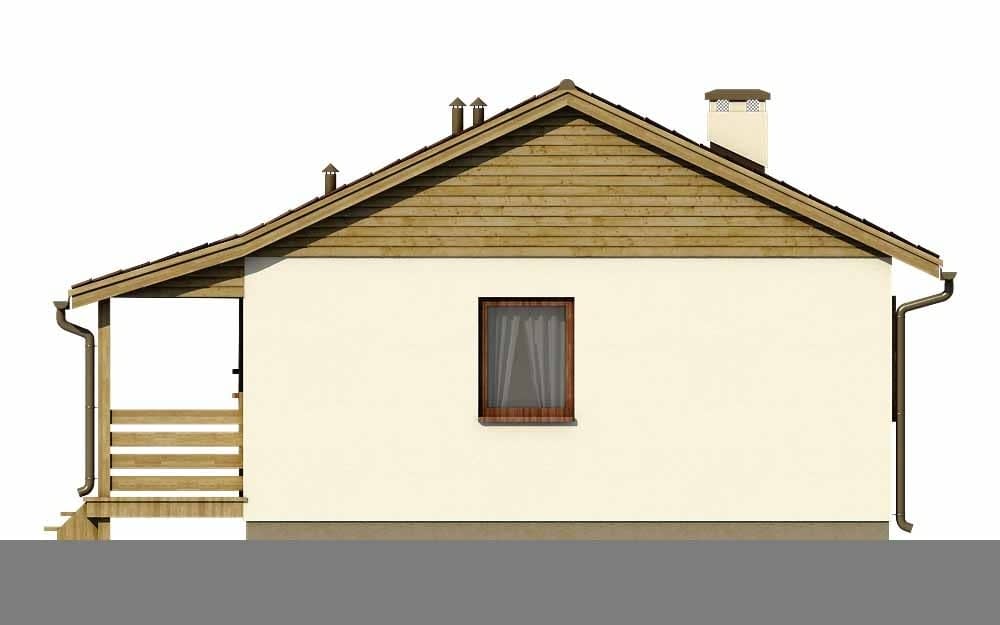

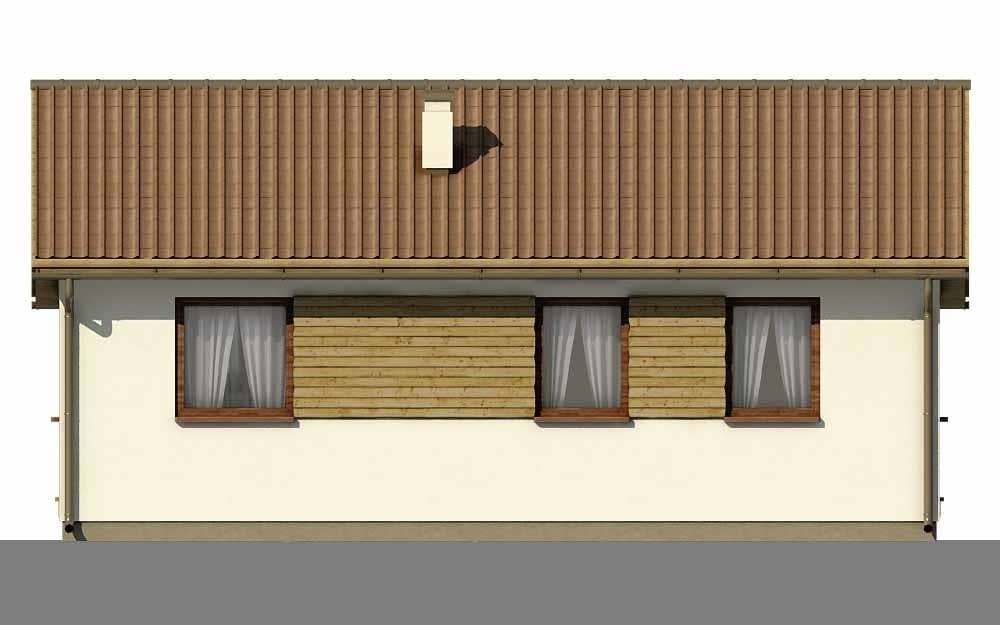

elewacje (frontowa, dwie elewacje boczne, ogrodowa) – dokładny wygląd domu z każdej strony.
zestawienie stolarki okiennej i drzwiowej – wymiary okien i drzwi wykorzystanych w projekcie

Część instalacyjną:

schemat instalacji wodno-kanalizacyjnej
schemat instalacji centralnego ogrzewania
schemat instalacji elektrycznej
schemat instalacji gazowej - jeśli jest przewidziana w projekcie.

Zmiany w projektach

Razem z projektem możemy dostarczyć bezpłatnie podpisaną przez autora projektu zgodę na określone zmiany. W myśl ustawy o ochronie praw autorskich jest ona wymagana do wprowadzenia przez architekta adaptującego zmian adaptacyjnych w projekcie. Po otrzymaniu projektu należy udać się do lokalnego architekta, który naniesie dom na działkę i przygotuje projekt zagospodarowania działki oraz dokona zmian w projekcie. Z nim można indywidualnie ustalić koszt i termin adaptacji. Zależy on od zakresu i stopnia złożoności prac projektowych.
