Projekt domu D68 - Adelia WT2021

Name: D68 - Adelia WT2021
Brand: artinex PROJEKT
SKU: d68-adelia
Price: 4899.00 PLN
Availability: InStock

Autor projektu:artinex PROJEKT

Lustrzane odbicie

Dodaj do schowka

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.

4 899 zł

Zadaj pytanie

Typ projektuWolnostojący
StylTradycyjny
Powierzchnia użytkowa95.85 m²
KondygnacjeParterowy
GarażDwustanowiskowy
DachDwuspadowy
Kąt nach. dachu30°
Odbicie lustrzaneTak
Czas realizacji14 dni

Zobacz więcej >

Zadzwoń do konsultanta

502 503 202

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

502 503 202

sklep@wbudowie.pl

Zapytaj o termin realizacji

Opis projektu

Nieduży dom o pełnym programie dla czteroosobowej rodziny. Czytelny I wygodny podział na część dzienną I nocną z wydzielonym jednym pokojem sypialnym mogącym pełnić funkcję gabinetu lub sypialni babci lub teź pokoju gościnnego. Duża kuchnia z wygodnym I reprezentacyjnym aneksem jadalnym ulokowanym w przeszklonym wykuszu. Dwie niezależne łazienki duży zadaszony taras oraz zminimalizowane powierzchnie komunikacyjne dopełniają pełną wygodę I funkcjonalność zawartą w niezbędnej przestrzeni. Na uwagą zasługuje duży garaż na dwa samochody.

Konstrukcja

Ściany zewnętrzne: murowane, dwuwarstwowe
Ściany wewnętrzne: murowane
Strop: drewniany
Pokrycie dachu: blachodachówka
Elewacje: tynk cienkowarstwowy na styropianie
PROJEKT SPEŁNIA WT2021
EP=70 WT2021
Ogrzewanie gazowe

Rzuty

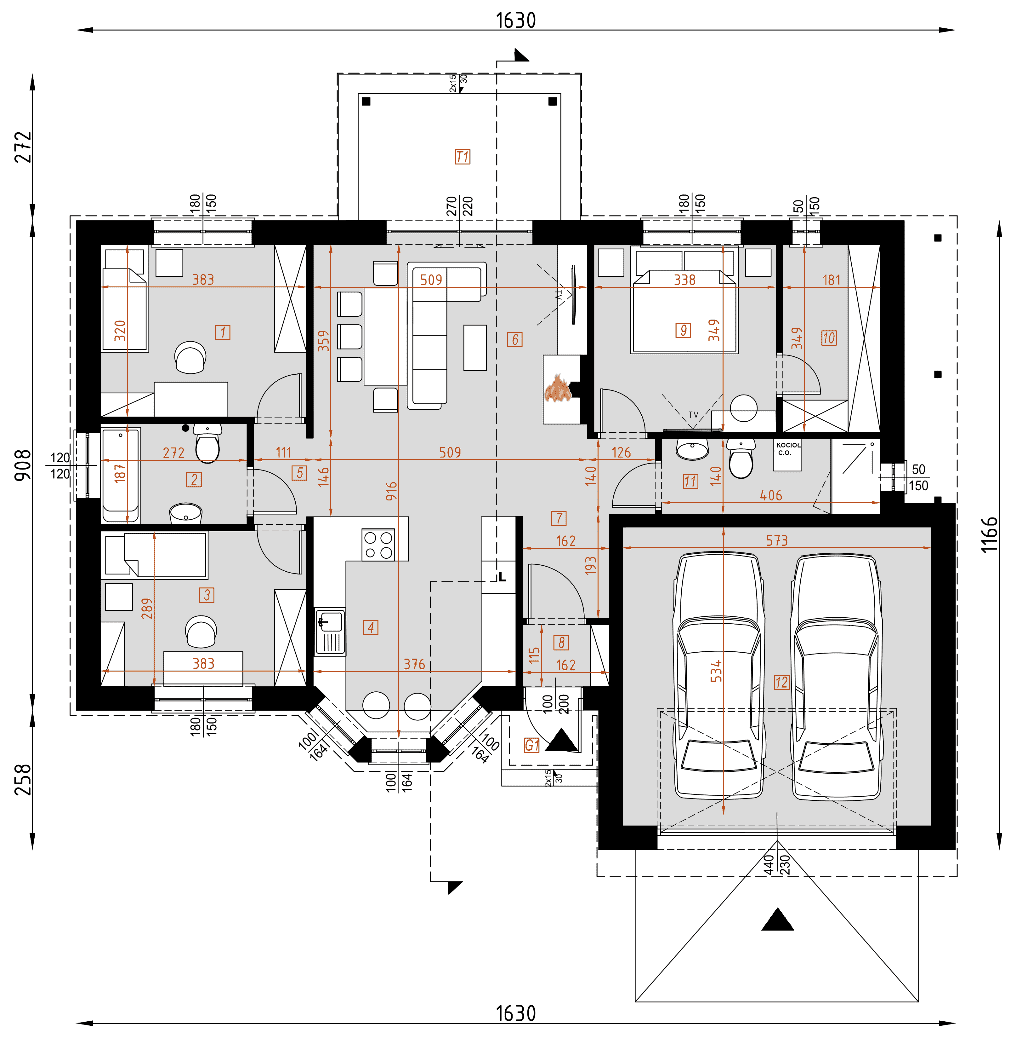

Parter

pokój12.82m²
łazienka5.09m²
pokój11.07m²
kuchnia13.90m²
przedpokój2.02m²
pokój dzienny25.67m²
przedpokój4.84m²
przedsionek1.86m²
pokój11.90m²
garderoba6.68m²
pomieszczenie techniczne6.20m²
garaż31.77m²
taras12.18m²

Dane techniczne

Powierzchnia użytkowa95.85 m²
Powierzchnia zabudowy162.52 m²
Liczba łazienek2
Liczba pokoi3
Kubatura828.88 m³
Wysokość domu6.13 m

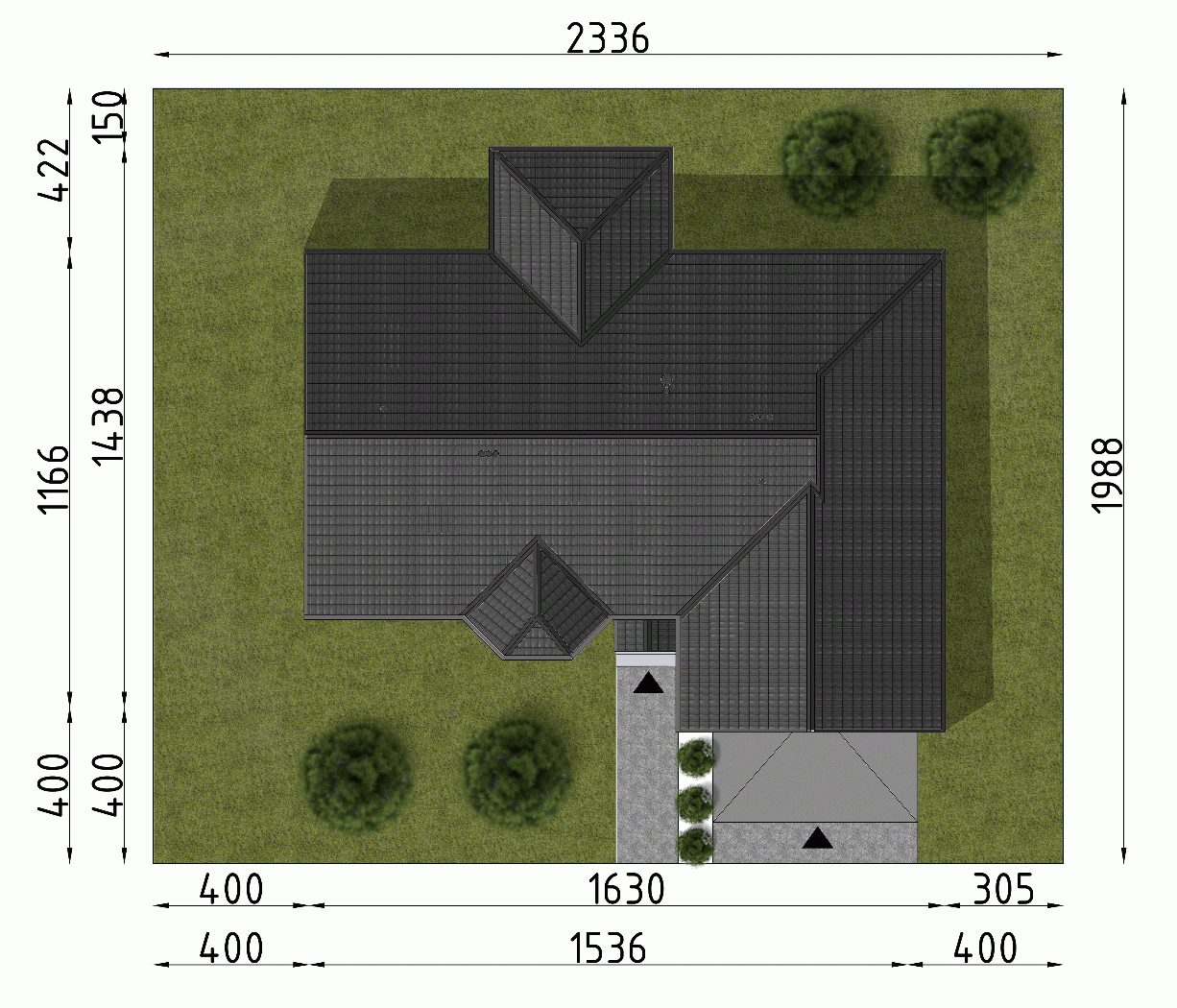

Minimalne wymiary działki19.88 x 23.36m
GarażDwustanowiskowy
Rodzaj dachuDwuspadowy
Kąt nach. dachu30°

Zawartość projektu

*-ważne informacje dodatkowe, zmiany z dnia 22.05.2023r.

W związku z kolejnymi zmianami w prawie dotyczącymi projektów gotowych od 01.06.2023r. Klienci zamawiający projekt zobowiązani są do przekazania danych inwestora. Dane te będą drukowane na stronach tytułowych oraz w tabelach rysunkowych w projekcie.

Plomby w projektach pozostają bez zmian. Nie rozplombowany projekt będzie można zwrócić na dotychczasowych zasadach.

Projekty domów jednorodzinnych oraz garaży sprzedajemy w 6 egzemplarzach - 3 egzemplarze architektoniczno-budowlane oraz 3 egzemplarze techniczne.

Projekt architektoniczno-budowlany stanowi część projektu budowlanego, który jest podstawą do wydania Decyzji o pozwoleniu na budowę. Projekt budowlany składa się z:
- projektu architektoniczno-budowlanego,
- projektu technicznego,
- projektu zagospodarowania działki.

Część architektoniczno-konstrukcyjną:

rzut fundamentów – dokładne rozmieszczenie fundamentów, wymiary ław fundamentowych i głębokość ich posadowienia.
rzuty wszystkich kondygnacji (np. parter, piwnica, piętro) – rozmieszczenie i wymiary wszystkich pomieszczeń, rozmieszczenie i wielkość otworów okiennych i drzwiowych, rozmieszczenie kominów, sugerowana aranżacja wnętrz.
rzut więźby dachowej – wymiary i rozmieszczenie elementów konstrukcji dachu.
rzut dachu – wymiary dachu, kąt nachylenia wszystkich połaci dachu, rozmieszczenie okien połaciowych, lukarn, kominów.
przekroje pionowe – rysunki budynku po pionowym przecięciu, pokazują wszystkie elementy konstrukcji budynku, czyli warstwy podłogi, stropów, dachu.
elewacje (frontowa, dwie elewacje boczne, ogrodowa) – dokładny wygląd domu z każdej strony.
zestawienie stolarki okiennej i drzwiowej – wymiary okien i drzwi wykorzystanych w projekcie

Część instalacyjną:

schemat instalacji wodno-kanalizacyjnej
schemat instalacji centralnego ogrzewania
schemat instalacji elektrycznej
schemat instalacji gazowej - jeśli jest przewidziana w projekcie.

Zmiany w projektach

Razem z projektem możemy dostarczyć bezpłatnie podpisaną przez autora projektu zgodę na określone zmiany. W myśl ustawy o ochronie praw autorskich jest ona wymagana do wprowadzenia przez architekta adaptującego zmian adaptacyjnych w projekcie. Po otrzymaniu projektu należy udać się do lokalnego architekta, który naniesie dom na działkę i przygotuje projekt zagospodarowania działki oraz dokona zmian w projekcie. Z nim można indywidualnie ustalić koszt i termin adaptacji. Zależy on od zakresu i stopnia złożoności prac projektowych.
