D73 - WT2021

4 599 zł

Projekt domu D73 - WT2021

Autor projektu:artinex PROJEKT
Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
4 599 zł
Zadaj pytanie
  • Typ projektuWolnostojący
  • StylNowoczesny
  • Powierzchnia użytkowa101.04 m²
  • KondygnacjeParterowy, z poddaszem
  • GarażJednostanowiskowy
  • DachDwuspadowy
  • Kąt nach. dachu45°
  • Odbicie lustrzaneTak
  • Czas realizacji21 dni
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

Opis projektu

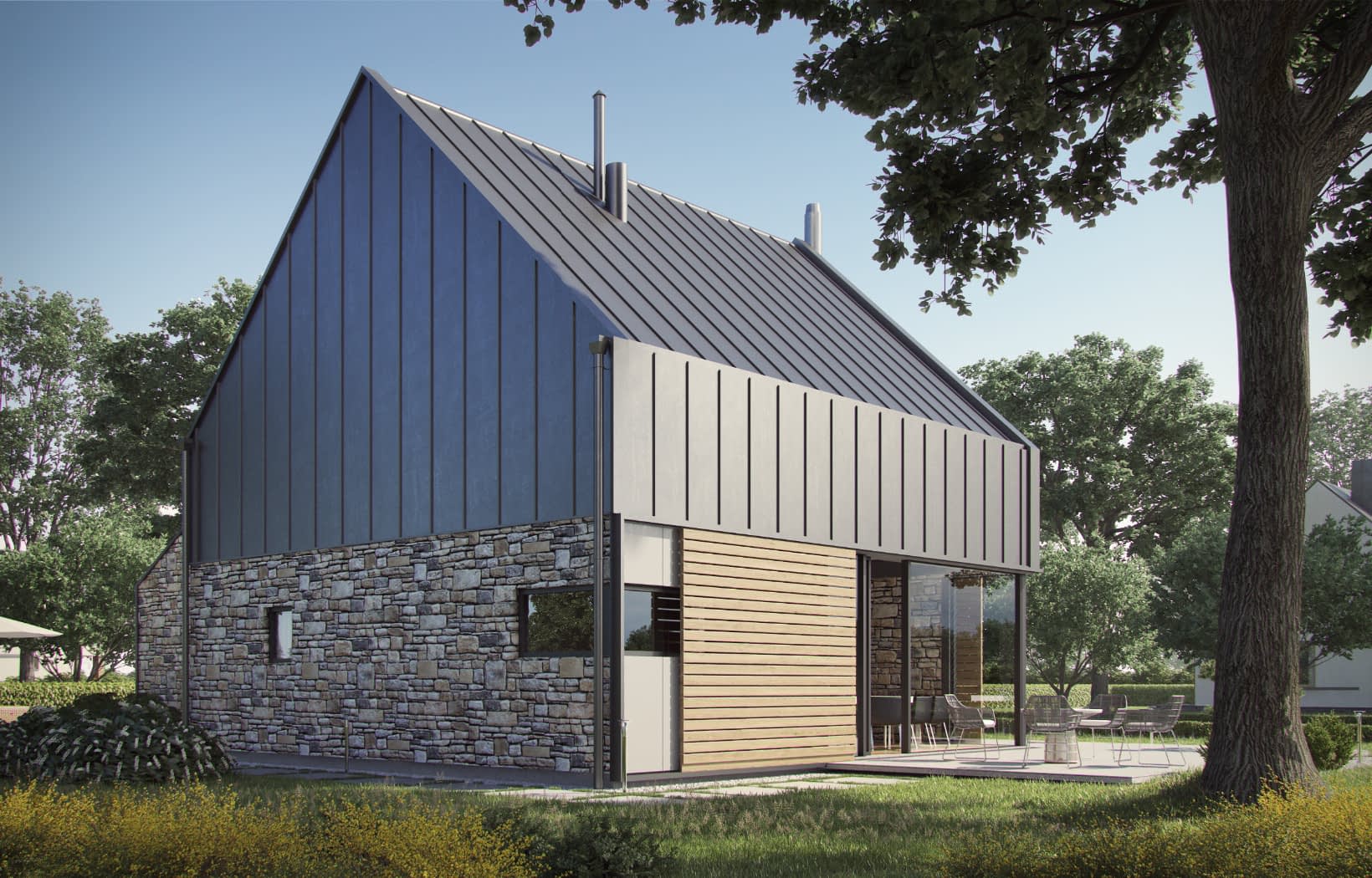

D73 WT2021 to nowoczesny projekt w wresji murowanej.

Konstrukcja

Ściany zewnętrzne: murowane z ociepleniem..
Ściany wewnętrzne: murowane
Strop: żelbetowy
Pokrycie dachu: blacha kąt nachylenia 45st, kąt nachylenia daszku garażu 30st

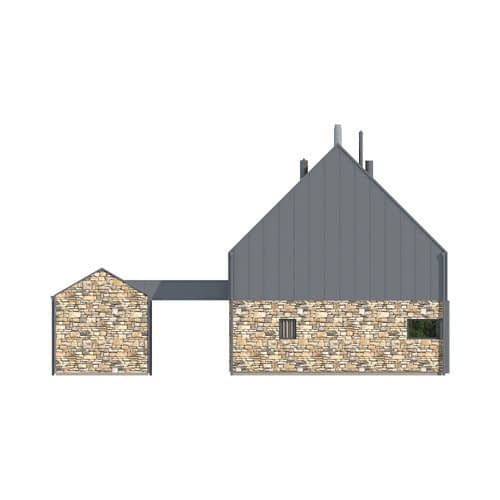

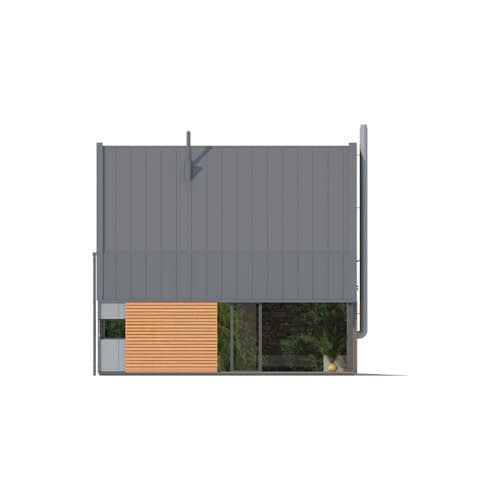

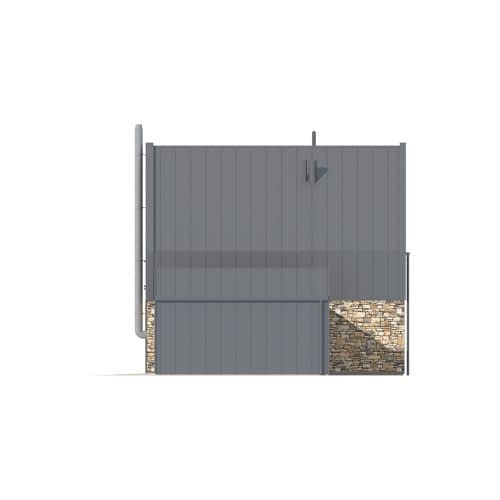

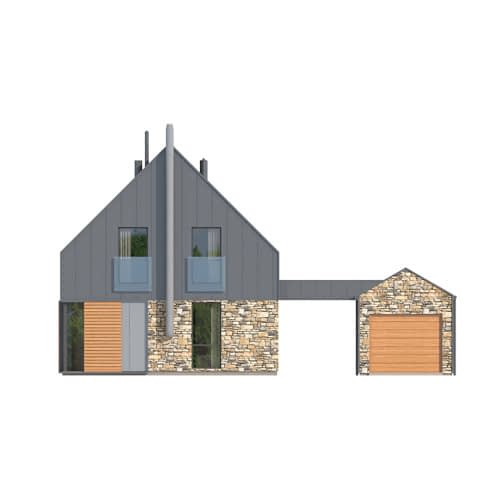

Elewacje: płyty kamienne, płyty cementowo-drzazgowe oraz blacha
PROJEKT SPEŁNIA WT2021
EP=70 WT2021
Ogrzewanie gazowe

Rzuty

Parter

  • przedsionek2.42
  • hall4.44
  • pokój9.27
  • salon22.14
  • kuchnia9.75
  • łazienka3.21
  • pom. techniczne3.44
  • spiżarnia1.24
  • garaż18.60
  • taras 15.10
  • taras 220.03

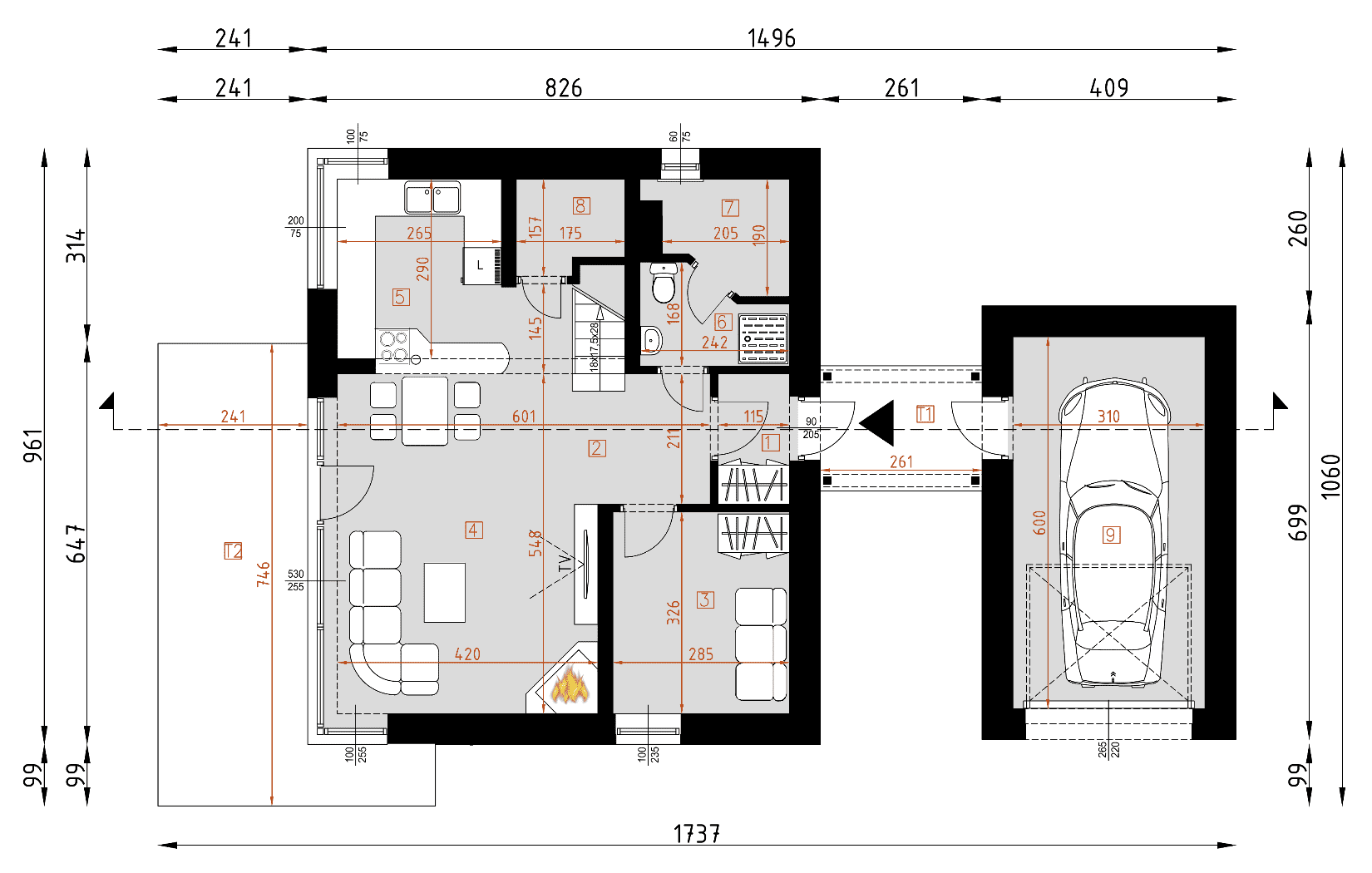

Rzut projektu D73 - WT2021 - Parter

Poddasze

  • schody5.17(5.17)
  • łazienka6.72(9.33)
  • pokój12.84(15.92)
  • pokój10.66(13.17)
  • korytarz4.19(4.19)
  • pokój8.99(12.18)

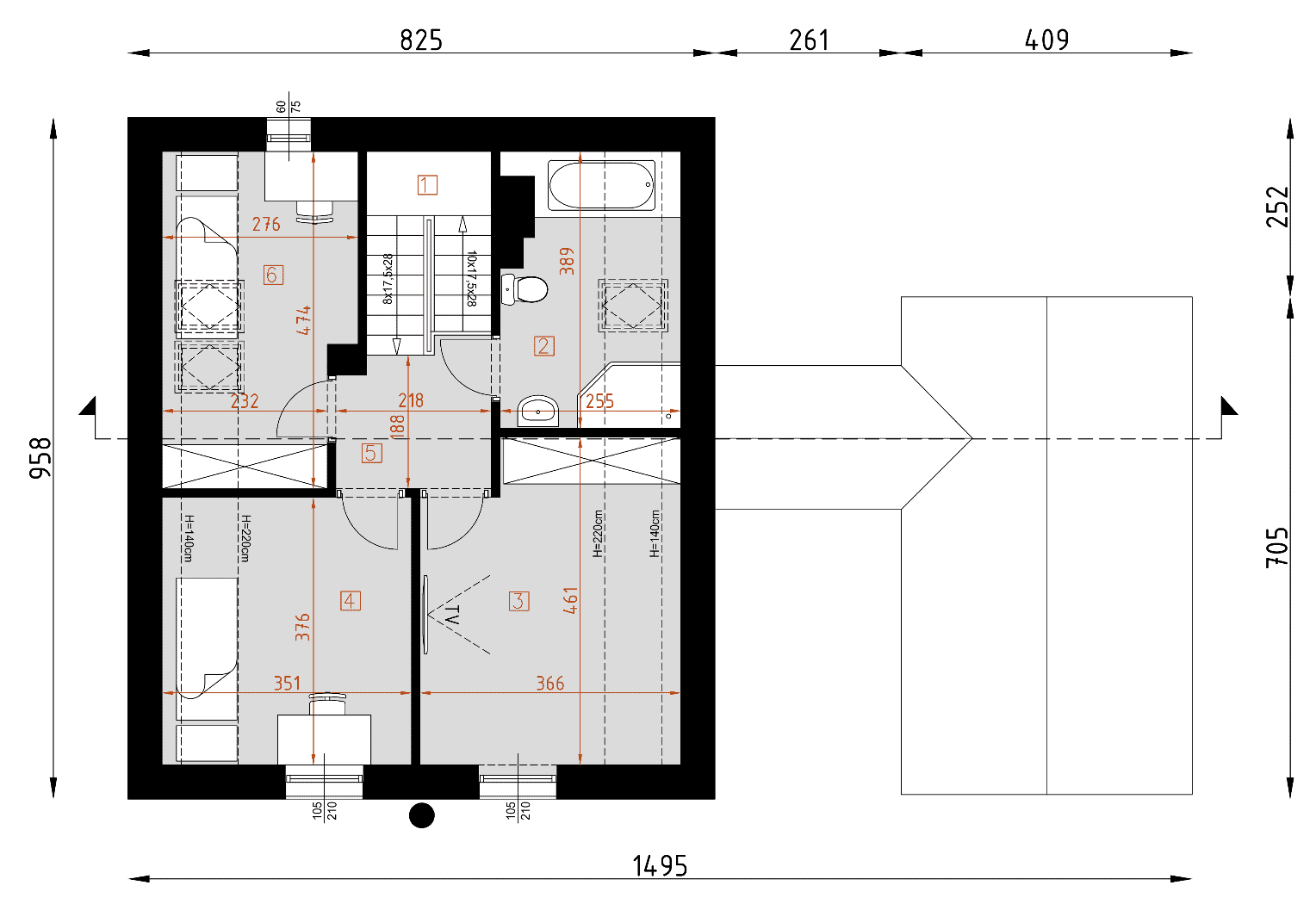

Rzut projektu D73 - WT2021 - Poddasze

Dane techniczne

  • Powierzchnia użytkowa101.04 m²
  • Powierzchnia zabudowy107.99 m²
  • Liczba łazienek3
  • Liczba pokoi3
  • Kubatura613.39 m³
  • Wysokość domu8.56 m

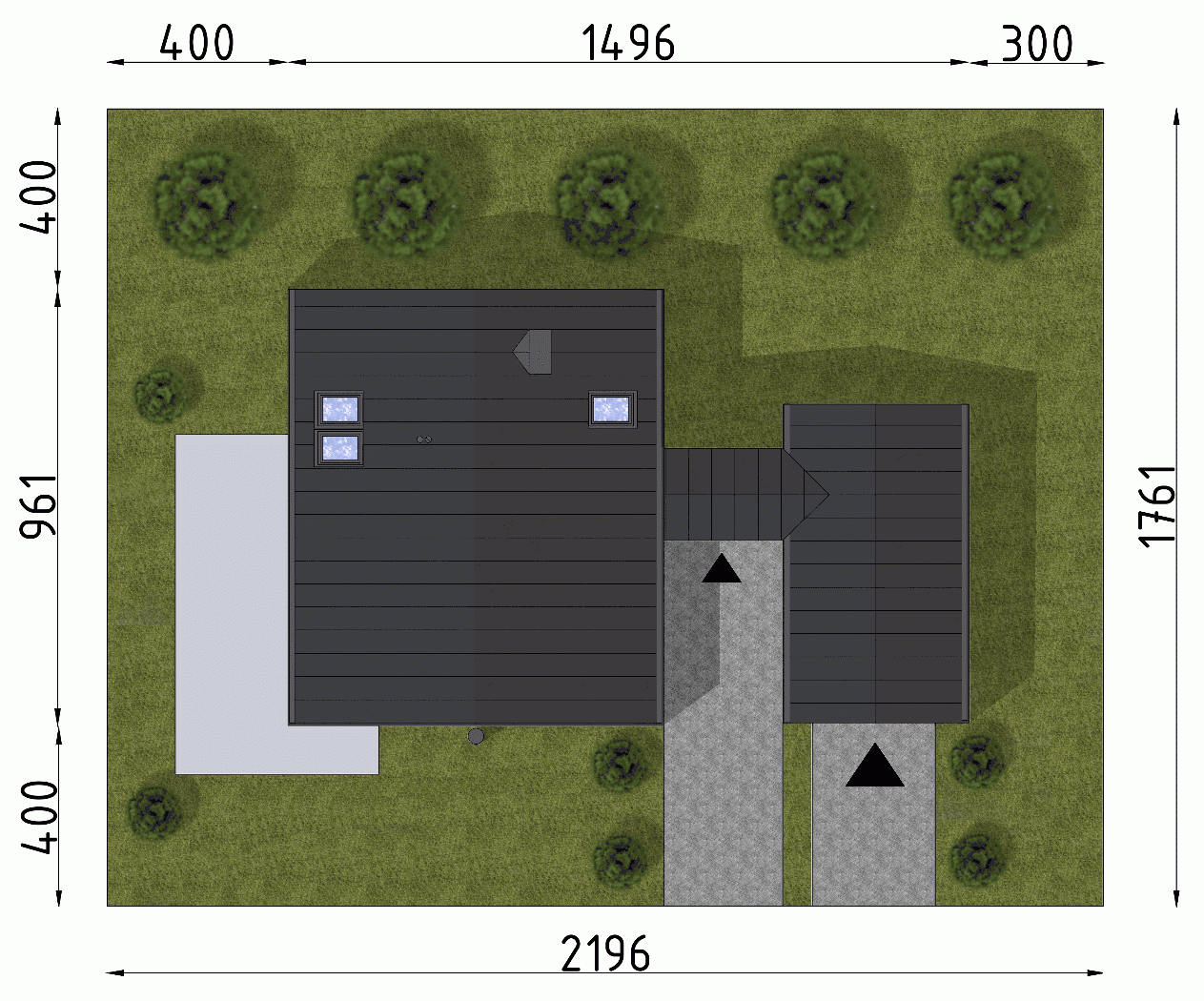

  • Minimalne wymiary działki17.61 x 21.96m
  • GarażJednostanowiskowy
  • Rodzaj dachuDwuspadowy
  • Kąt nach. dachu45°

Zawartość projektu

*-ważne informacje dodatkowe, zmiany z dnia 22.05.2023r.

W związku z kolejnymi zmianami w prawie dotyczącymi projektów gotowych od 01.06.2023r. Klienci zamawiający projekt zobowiązani są do przekazania danych inwestora. Dane te będą drukowane na stronach tytułowych oraz w tabelach rysunkowych w projekcie.

Plomby w projektach pozostają bez zmian. Nie rozplombowany projekt będzie można zwrócić na dotychczasowych zasadach.

Projekty domów jednorodzinnych oraz garaży sprzedajemy w 6 egzemplarzach - 3 egzemplarze architektoniczno-budowlane oraz 3 egzemplarze techniczne.

Projekt architektoniczno-budowlany stanowi część projektu budowlanego, który jest podstawą do wydania Decyzji o pozwoleniu na budowę. Projekt budowlany składa się z:
- projektu architektoniczno-budowlanego,
- projektu technicznego,
- projektu zagospodarowania działki.

Część architektoniczno-konstrukcyjną:

  • rzut fundamentów – dokładne rozmieszczenie fundamentów, wymiary ław fundamentowych i głębokość ich posadowienia.
  • rzuty wszystkich kondygnacji (np. parter, piwnica, piętro) – rozmieszczenie i wymiary wszystkich pomieszczeń, rozmieszczenie i wielkość otworów okiennych i drzwiowych, rozmieszczenie kominów, sugerowana aranżacja wnętrz.
  • rzut więźby dachowej – wymiary i rozmieszczenie elementów konstrukcji dachu.
  • rzut dachu – wymiary dachu, kąt nachylenia wszystkich połaci dachu, rozmieszczenie okien połaciowych, lukarn, kominów.
  • przekroje pionowe – rysunki budynku po pionowym przecięciu, pokazują wszystkie elementy konstrukcji budynku, czyli warstwy podłogi, stropów, dachu.
  • elewacje (frontowa, dwie elewacje boczne, ogrodowa) – dokładny wygląd domu z każdej strony.
  • zestawienie stolarki okiennej i drzwiowej – wymiary okien i drzwi wykorzystanych w projekcie

Część instalacyjną:

  • schemat instalacji wodno-kanalizacyjnej
  • schemat instalacji centralnego ogrzewania
  • schemat instalacji elektrycznej
  • schemat instalacji gazowej - jeśli jest przewidziana w projekcie.

Zmiany w projektach

  • Razem z projektem możemy dostarczyć bezpłatnie podpisaną przez autora projektu zgodę na określone zmiany. W myśl ustawy o ochronie praw autorskich jest ona wymagana do wprowadzenia przez architekta adaptującego zmian adaptacyjnych w projekcie. Po otrzymaniu projektu należy udać się do lokalnego architekta, który naniesie dom na działkę i przygotuje projekt zagospodarowania działki oraz dokona zmian w projekcie. Z nim można indywidualnie ustalić koszt i termin adaptacji. Zależy on od zakresu i stopnia złożoności prac projektowych.

Dodatki

Bezpłatne dodatki

Gratis

Zestaw umów

Gratis

Zmiany w projekcie

Gratis

Tablica budowy

Gratis

Dziennik budowy

Gratis

Charakterystyka energetyczna

Płatne dodatki

Dodatkowy egzemplarz projektu

490 zł

Kosztorys budowlany inwestorski

990 zł

Projekt wentylacji mechanicznej z rekuperacją

890 zł

Projekt ogrzewania podłogowego

790 zł

Projekt instalacji solarnej

990 zł
