DELHI dom letniskowy na zgłoszenie do 35m2

2 100 zł
Projekty>Domy>Projekt domu DELHI dom letniskowy na zgłoszenie do 35m2

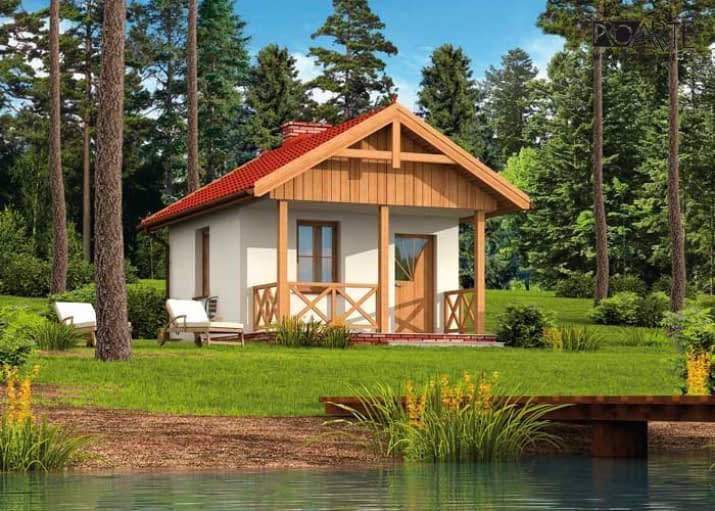

Projekt domu DELHI dom letniskowy na zgłoszenie do 35m2

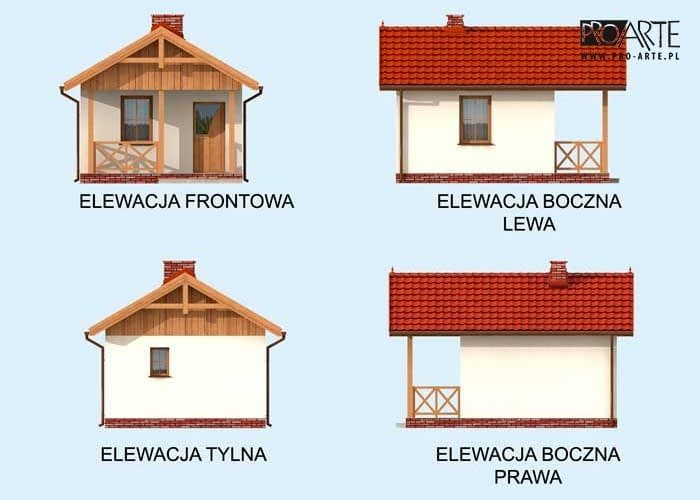

DELHI dom letniskowy na zgłoszenie do 35m2 - wizualizacja 2

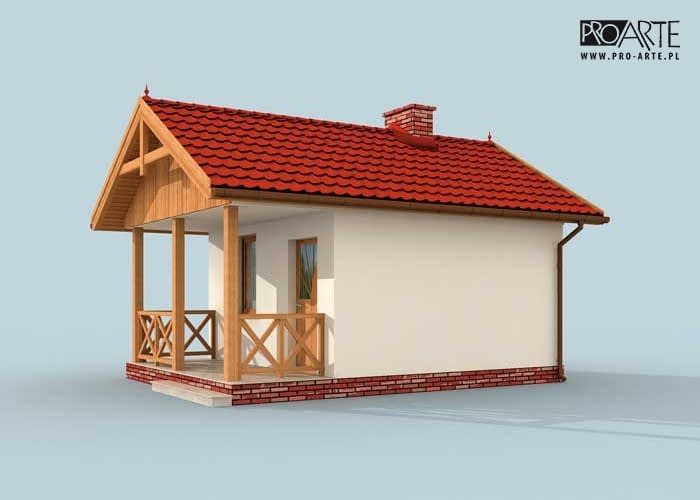

DELHI dom letniskowy na zgłoszenie do 35m2 - wizualizacja 3

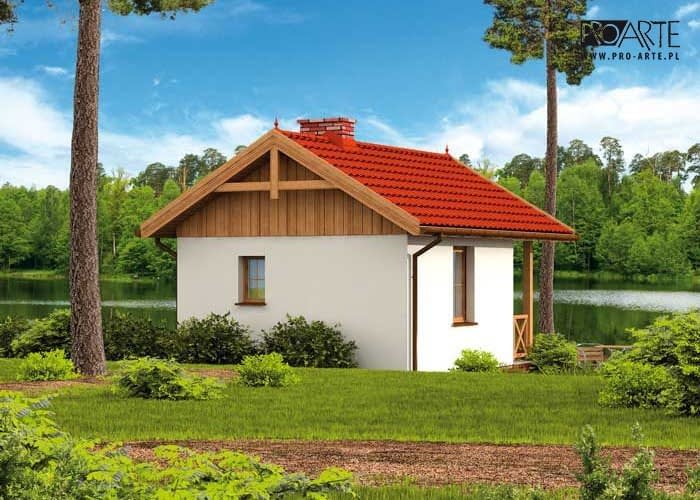

DELHI dom letniskowy na zgłoszenie do 35m2 - wizualizacja 4

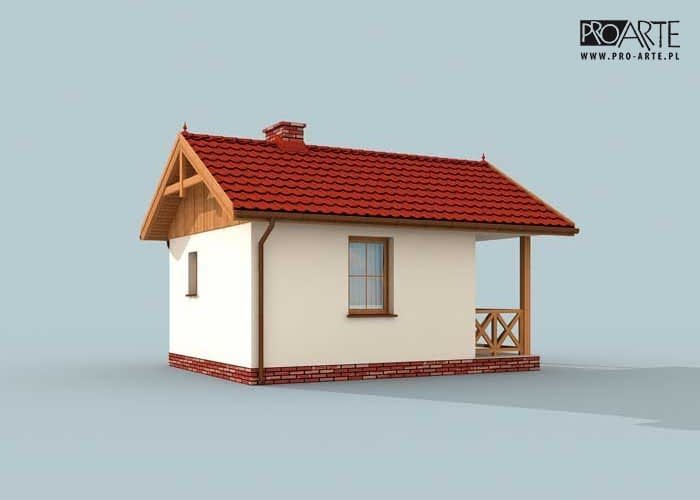

DELHI dom letniskowy na zgłoszenie do 35m2 - wizualizacja 5

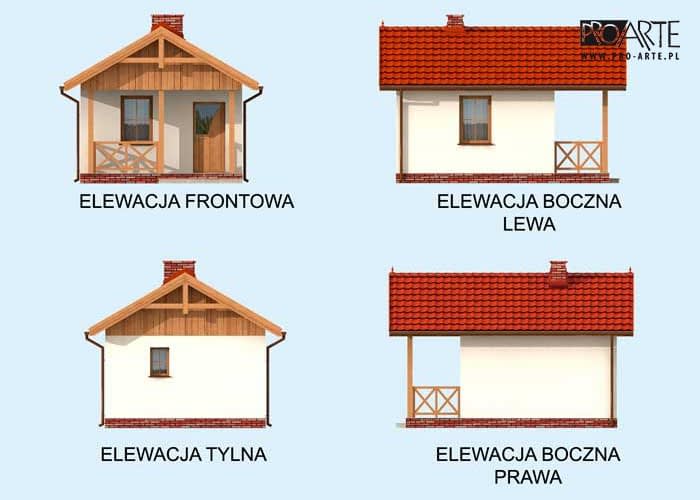

DELHI dom letniskowy na zgłoszenie do 35m2 - wizualizacja 6
Autor projektu:PRO ARTE Arkadiusz Woch, Krzysztof Biodrowicz s.j.
Lustrzane odbicie
Dodaj do schowka
Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
2 100 zł
Zadaj pytanie
  • Typ projektuLetniskowy
  • Powierzchnia użytkowa17.35 m²
  • Kondygnacje
  • GarażBez garażu
  • DachDwuspadowy
  • Kąt nach. dachu30°
  • Odbicie lustrzaneTak
  • Czas realizacjido 10 dni roboczych
    • Zobacz więcej >

Zadzwoń do konsultanta

502 503 202

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis


Konstrukcja

Technologia murowana:
- fundament tradycyjny 40x30 cm
- ściany zewnętrzne nośne murowane POROTHERM grubości 30 cm
- ściany wewnętrzme działowe murowane POROTHERM grubości 12 cm
- konstrukcja więźby dachowej drewniana
- pokrycie dachówka ceramiczna
- projekt posiada kominek

Rzuty

Rzut przyziemia

  • 1. Wiatrołap4.1
  • 2. Łazienka3.25
  • 3. Pokój dzienny6.58
  • 4. Kuchnia3.42
  • 5. Weranda7.44

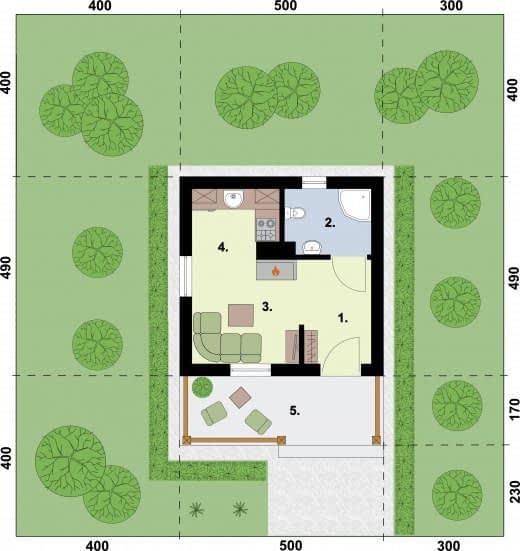

Rzut projektu DELHI dom letniskowy na zgłoszenie do 35m2 - Rzut przyziemia

Dane techniczne

  • Powierzchnia użytkowa17.35 m²
  • Powierzchnia zabudowy24.5 m²
  • Liczba pokoi4
  • Kubatura136 m³
  • Wysokość domu4.84 m
  • Minimalne wymiary działki12 x 12.9m
  • GarażBez garażu
  • Rodzaj dachuDwuspadowy
  • Kąt nach. dachu30°

Zawartość projektu

Projekty są dostępne w wersji książkowej, drukowanej w tak zwanym w nowym trybie 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego. Na życzenie przesyłamy rzuty i przekroje wersji podstawowych dokumentacji w formacie PDF

Każdy projekt architektoniczno-budowlany domu składa się z następujących części:
- strona tytułowa,
- oświadczenie
- część opisowa projektu architektoniczno-budowlanego,
- projektowana charakterystyka energetyczna z analizą,
- część rysunkowej projektu architektoniczno-budowlanego,
- zaświadczenia i uprawnienia.

Każdy projekt techniczny domu składa się z:
- strony tytułowej,
- oświadczenia,
- części opisowej projektu technicznego,
- części rysunkowej projektu technicznego,
- części konstrukcyjnej,
- zaświadczenia i uprawnień,
- zestawień drewna i stali,
-instalacji elektrycznej i odgromowej,
-instalacji sanitarnych, gazowych i centralnego ogrzewania.

Do projektu na życzenie dołączamy obliczenia statyczno-wytrzymałościowe.

Inwestor otrzymuje 3 opieczętowane sztuki projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego tworzące komplet, każdy z plombą zabezpieczającą i oryginalnym hologramem biura.

Pierwszy egzemplarz tomu I zawiera zgodę in blanco na wszystkie zmiany wprowadzane do projektu po zakupie przez lokalnego wybranego na własną rękę przez Inwestora architekta adaptującego/kierownika budowy. Do teczki projektów dołączamy także zaświadczenia i aktualne wpisy do Izb autorów projektu oraz wpisy aktualne na czas sporządzenia projektu.

Dodatki

Bezpłatne dodatki

Gratis

Zestaw umów

Gratis

Zmiany w projekcie

Gratis

Tablica budowy

Gratis

Dziennik budowy

Płatne dodatki

Kosztorys

370 zł

Dodatkowy egzemplarz projektu

450 zł

Projekt wentylacji mechanicznej z rekuperatorem

450 zł

Projekt fotowoltaiki dla domu

750 zł

Projekt instalacji z ogrzewaniem podłogowym

400 zł
