Projekt domu DM28 - WT2021 wersja drewniana

Name: DM28 - WT2021 wersja drewniana
Brand: artinex PROJEKT
SKU: dm28-wt2021-wersja-drewniana
Price: 3699.00 PLN
Availability: InStock

DM28 - WT2021 wersja drewniana - wizualizacja 2

DM28 - WT2021 wersja drewniana - wizualizacja 3

DM28 - WT2021 wersja drewniana - wizualizacja 4

DM28 - WT2021 wersja drewniana - wizualizacja 5

DM28 - WT2021 wersja drewniana - wizualizacja 6

DM28 - WT2021 wersja drewniana - wizualizacja 7

DM28 - WT2021 wersja drewniana - wizualizacja 8

DM28 - WT2021 wersja drewniana - wizualizacja 9

DM28 - WT2021 wersja drewniana - wizualizacja 10

Autor projektu:artinex PROJEKT

Lustrzane odbicie

Dodaj do schowka

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.

3 699 zł

Zadaj pytanie

Typ projektuWolnostojący
StylNowoczesny
Powierzchnia użytkowa68.77 m²
KondygnacjeParterowy, z poddaszem
GarażBez garażu
DachDwuspadowy
Kąt nach. dachu30°
Odbicie lustrzaneTak
Czas realizacjimax. czas realizacji 10 dni

Zobacz więcej >

Zadzwoń do konsultanta

502 503 202

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

502 503 202

sklep@wbudowie.pl

Zapytaj o termin realizacji

Konstrukcja

Ściany zewnętrzne: drewniane z ociepleniem.
Strop: dźwigar dachowy
Konstrukcja dachu: krokwie drewniane
Pokrycie dachu: blacha trapezowa łączona na rąbek
Elewacja: blacha trapezowa łączona na rąbek, deskowanie
Ogrzewanie - klimatyzacja
EP70 kWh/m2.rok
Projekt zgodny z Wt2021
Wentylacja mechaniczna
Dodatkowo możliwość dokupienia pakietów: pompa ciepła, ładowarka samochodowa, mata grzejna, fotowoltaika.

Rzuty

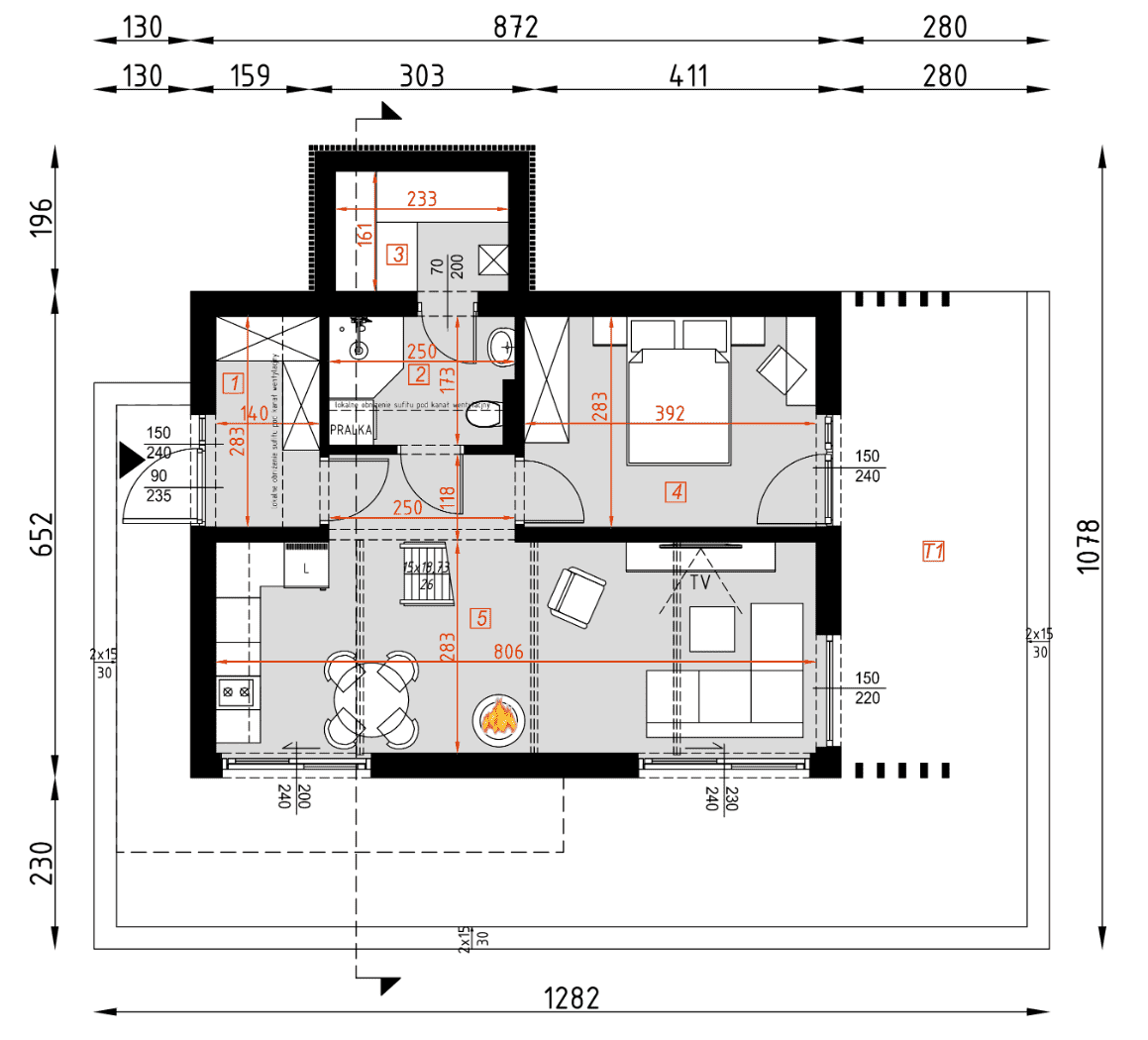

Parter

przedpokój3.97m²
łazienka4.34m²
sauna3.75m²
pokój11.11m²
salon z aneksem kuchennym24.79m²
taras54.48m²

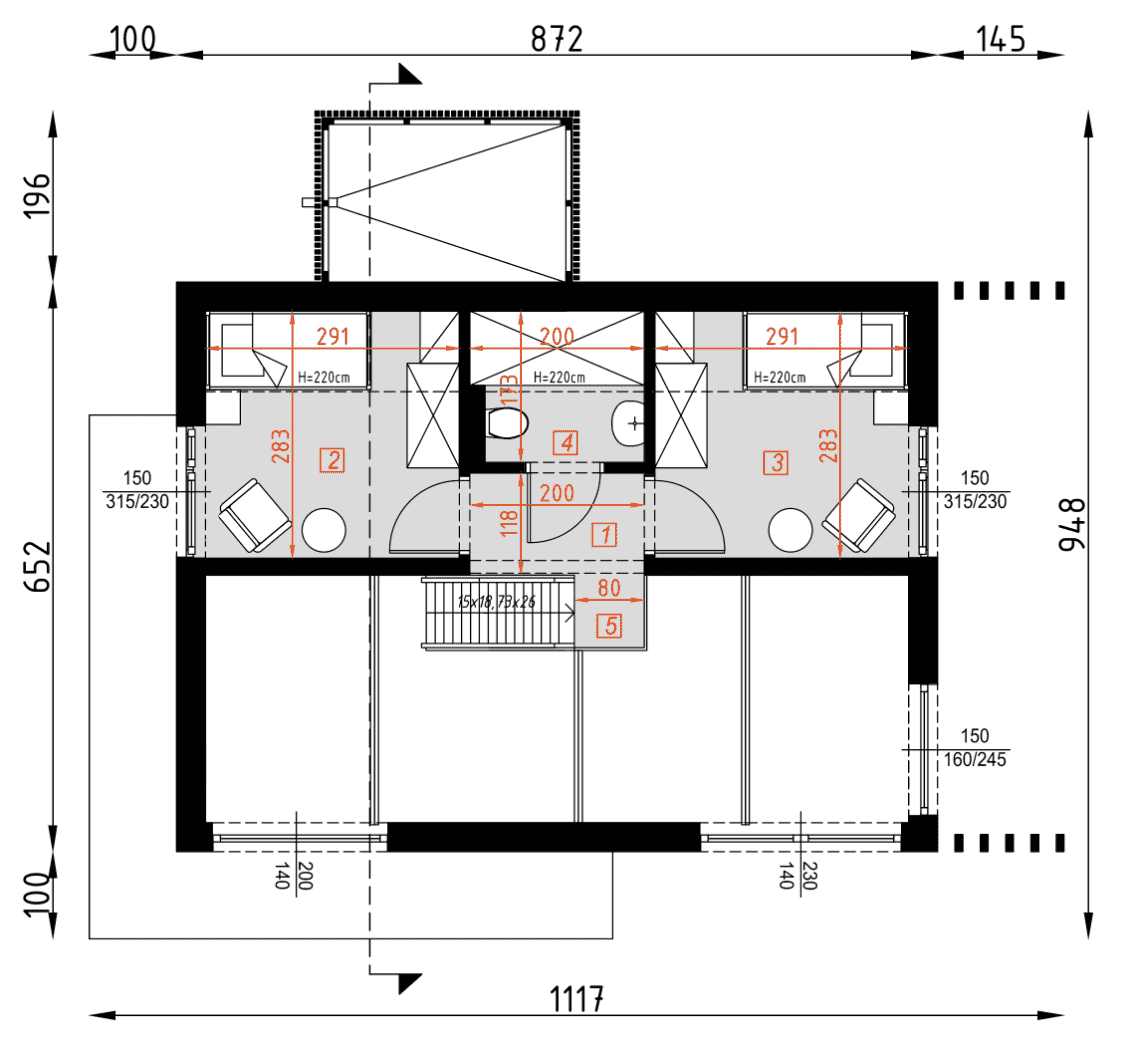

Poddasze

antresola3.01(3.01)m²
pokój6.90(8.25)m²
pokój6.90(8.25)m²
wc2.54(3.47)m²
schody1.46(1.46)m²

Dane techniczne

Powierzchnia użytkowa68.77 m²
Powierzchnia zabudowy62.83 m²
Liczba łazienek1
Liczba pokoi4
Kubatura304.4 m³
Wysokość domu6.94 m

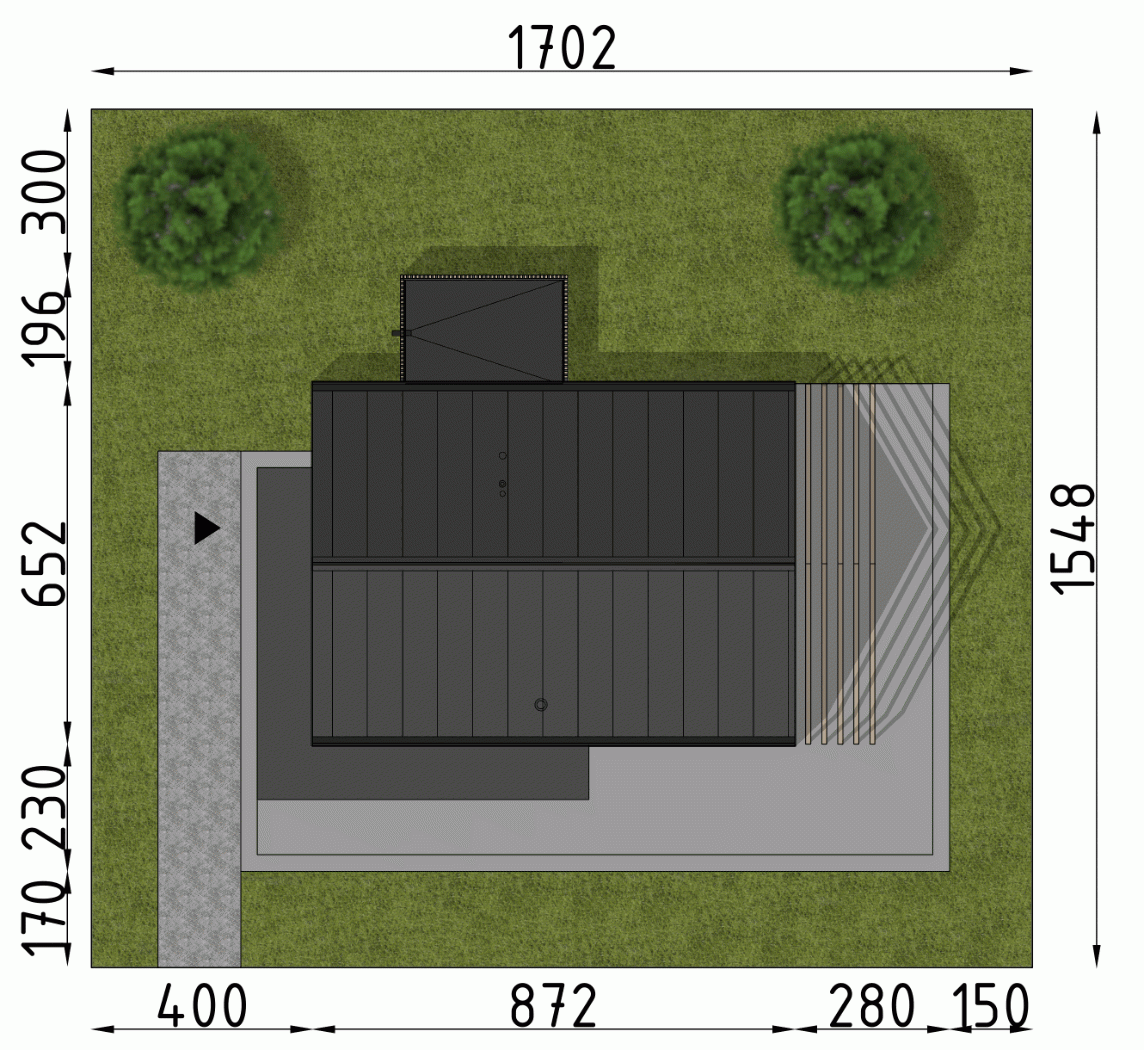

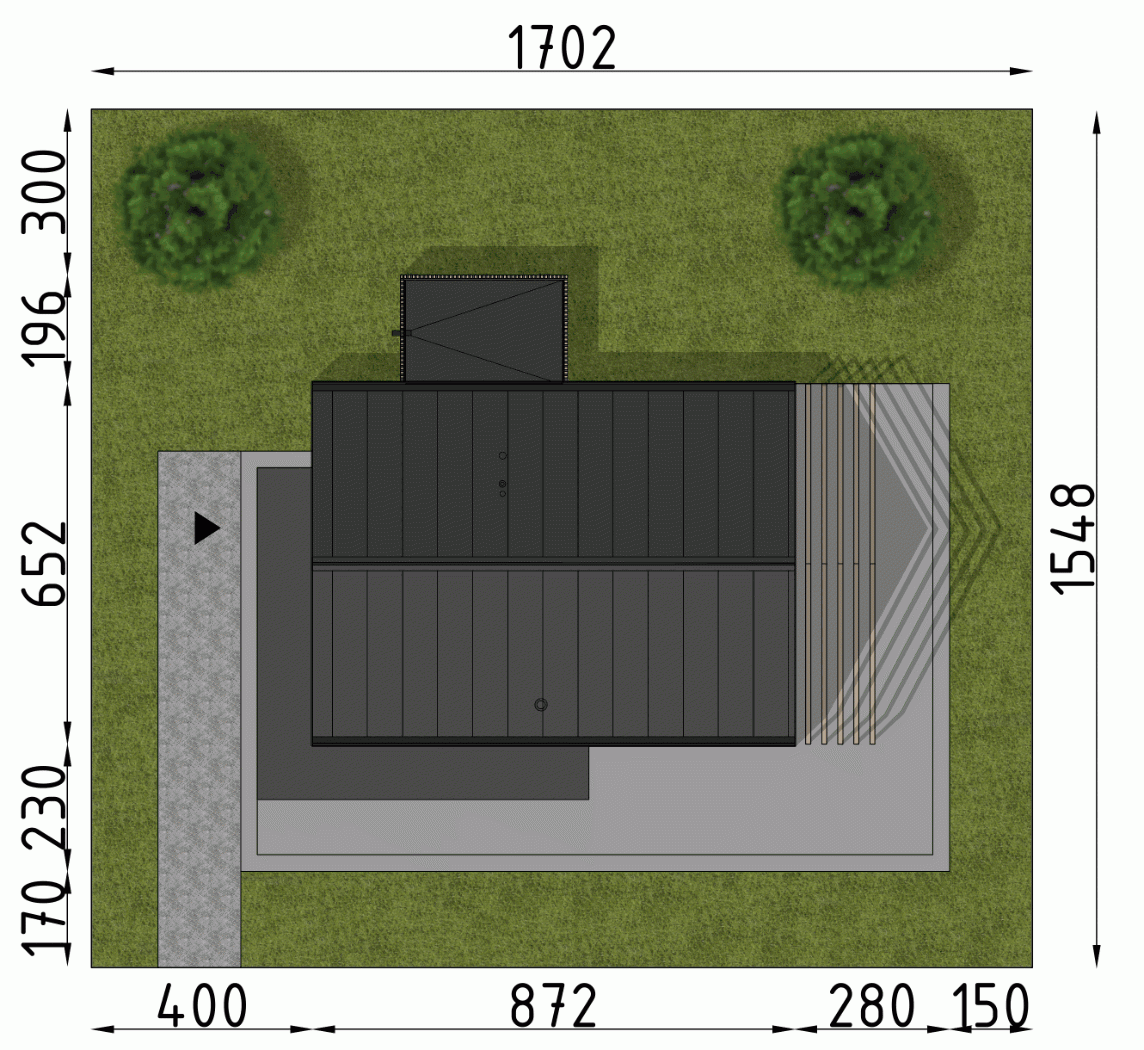

Minimalne wymiary działki15.48 x 17.02m
GarażBez garażu
Rodzaj dachuDwuspadowy
Kąt nach. dachu30°

Zawartość projektu

*-ważne informacje dodatkowe, zmiany z dnia 22.05.2023r.

W związku z kolejnymi zmianami w prawie dotyczącymi projektów gotowych od 01.06.2023r. Klienci zamawiający projekt zobowiązani są do przekazania danych inwestora. Dane te będą drukowane na stronach tytułowych oraz w tabelach rysunkowych w projekcie.

Plomby w projektach pozostają bez zmian. Nie rozplombowany projekt będzie można zwrócić na dotychczasowych zasadach.

Projekty domów jednorodzinnych oraz garaży sprzedajemy w 6 egzemplarzach - 3 egzemplarze architektoniczno-budowlane oraz 3 egzemplarze techniczne.

Projekt architektoniczno-budowlany stanowi część projektu budowlanego, który jest podstawą do wydania Decyzji o pozwoleniu na budowę. Projekt budowlany składa się z:
- projektu architektoniczno-budowlanego,
- projektu technicznego,
- projektu zagospodarowania działki.

Część architektoniczno-konstrukcyjną:

rzut fundamentów – dokładne rozmieszczenie fundamentów, wymiary ław fundamentowych i głębokość ich posadowienia.
rzuty wszystkich kondygnacji (np. parter, piwnica, piętro) – rozmieszczenie i wymiary wszystkich pomieszczeń, rozmieszczenie i wielkość otworów okiennych i drzwiowych, rozmieszczenie kominów, sugerowana aranżacja wnętrz.
rzut więźby dachowej – wymiary i rozmieszczenie elementów konstrukcji dachu.
rzut dachu – wymiary dachu, kąt nachylenia wszystkich połaci dachu, rozmieszczenie okien połaciowych, lukarn, kominów.
przekroje pionowe – rysunki budynku po pionowym przecięciu, pokazują wszystkie elementy konstrukcji budynku, czyli warstwy podłogi, stropów, dachu.
elewacje (frontowa, dwie elewacje boczne, ogrodowa) – dokładny wygląd domu z każdej strony.
zestawienie stolarki okiennej i drzwiowej – wymiary okien i drzwi wykorzystanych w projekcie

Część instalacyjną:

schemat instalacji wodno-kanalizacyjnej
schemat instalacji centralnego ogrzewania
schemat instalacji elektrycznej
schemat instalacji gazowej - jeśli jest przewidziana w projekcie.

Zmiany w projektach

Razem z projektem możemy dostarczyć bezpłatnie podpisaną przez autora projektu zgodę na określone zmiany. W myśl ustawy o ochronie praw autorskich jest ona wymagana do wprowadzenia przez architekta adaptującego zmian adaptacyjnych w projekcie. Po otrzymaniu projektu należy udać się do lokalnego architekta, który naniesie dom na działkę i przygotuje projekt zagospodarowania działki oraz dokona zmian w projekcie. Z nim można indywidualnie ustalić koszt i termin adaptacji. Zależy on od zakresu i stopnia złożoności prac projektowych.
