Projekt domu Dom na Zgrabnej 5

Name: Dom na Zgrabnej 5
Brand: MG Projekt
SKU: dom-na-zgrabnej-5
Price: 6790.00 PLN
Availability: InStock

Projekt domu Dom na Zgrabnej 5 – wizualizacja od frontu 1

Projekt domu Dom na Zgrabnej 5 – wizualizacja od frontu 2

Projekt domu Dom na Zgrabnej 5 – wizualizacja od frontu 3

Projekt domu Dom na Zgrabnej 5 – wizualizacja od strony ogrodu 1

Projekt domu Dom na Zgrabnej 5 – wizualizacja od strony ogrodu 2

Projekt domu Dom na Zgrabnej 5 – wnętrze domu 1

Projekt domu Dom na Zgrabnej 5 – wnętrze domu 2

Projekt domu Dom na Zgrabnej 5 – wnętrze domu 3

Projekt domu Dom na Zgrabnej 5 – wnętrze domu 4

Projekt domu Dom na Zgrabnej 5 – wnętrze domu 5

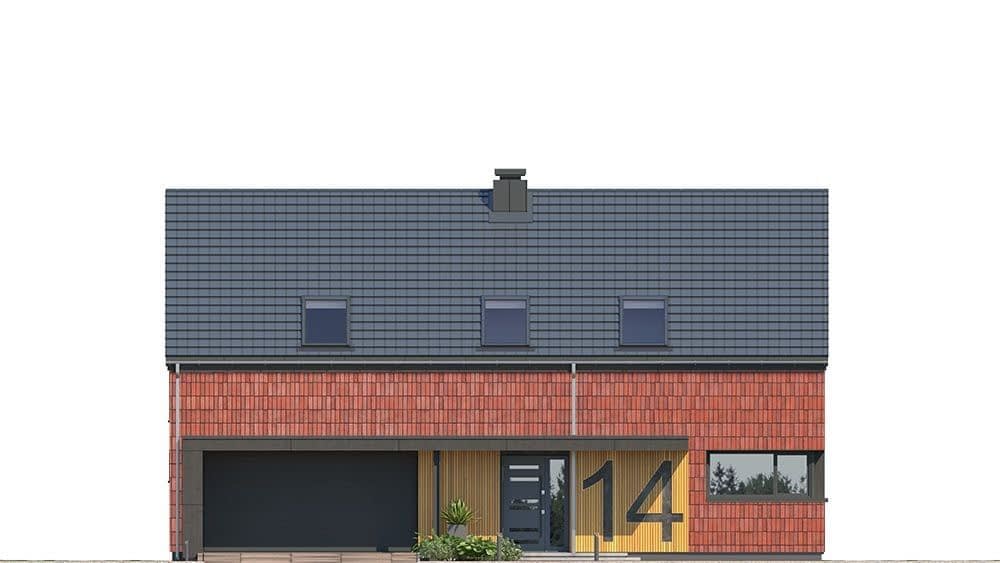

Projekt domu Dom na Zgrabnej 5 – elewacja frontowa

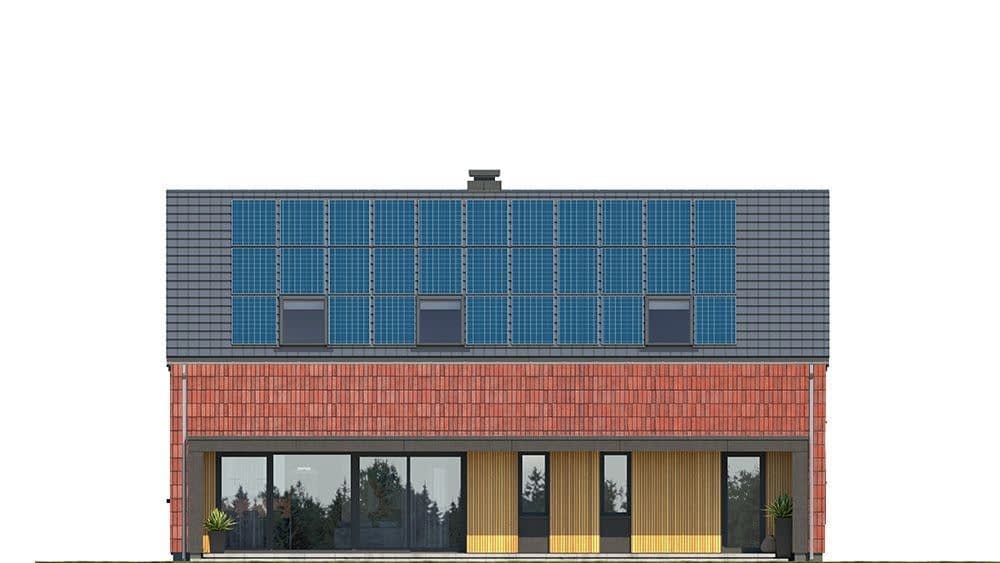

Projekt domu Dom na Zgrabnej 5 – elewacja ogrodowa

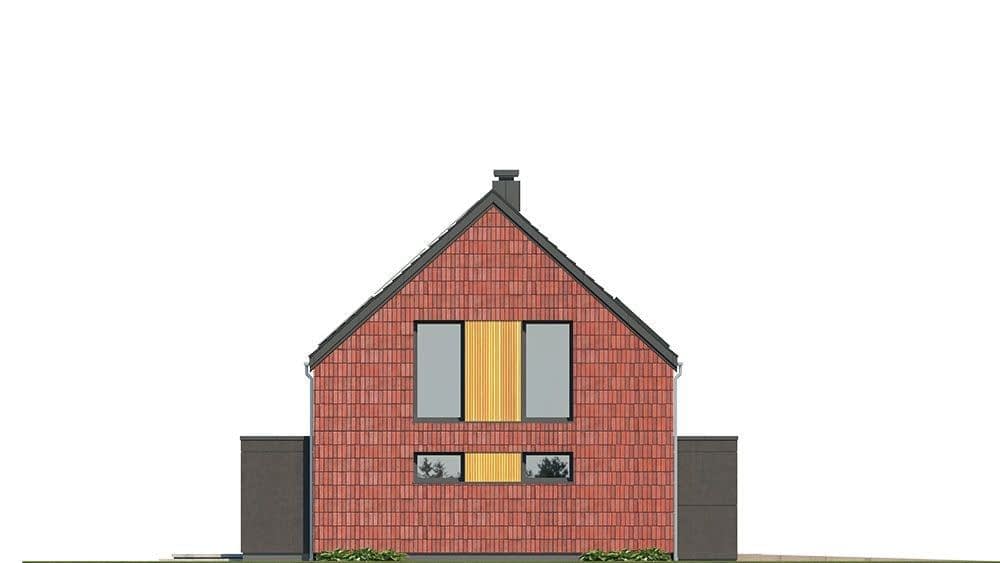

Projekt domu Dom na Zgrabnej 5 – elewacja 1

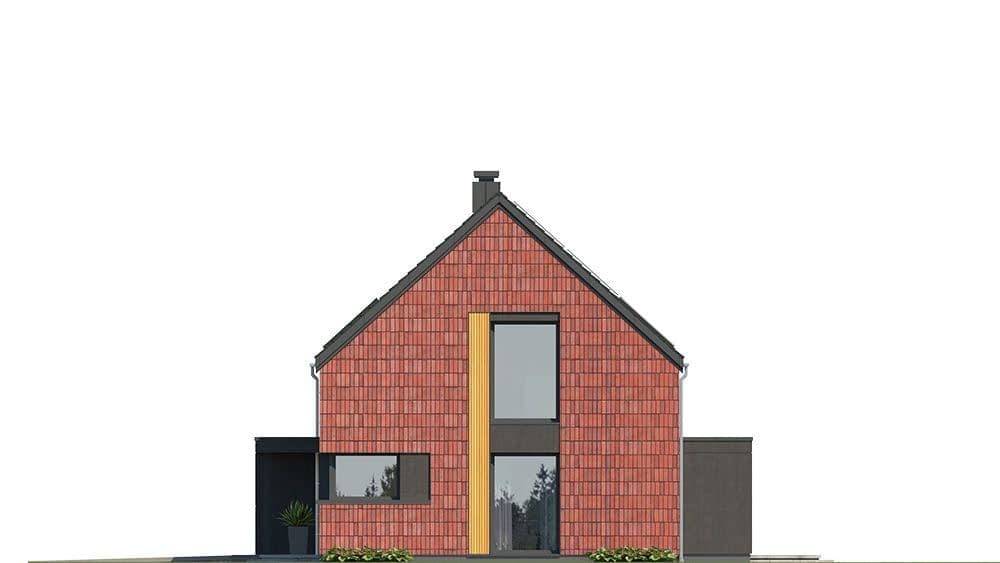

Projekt domu Dom na Zgrabnej 5 – elewacja 2

Projekt domu Dom na Zgrabnej 5 – widok bryły domu 1

Projekt domu Dom na Zgrabnej 5 – widok bryły domu 2

Projekt domu Dom na Zgrabnej 5 – widok bryły domu 3

Projekt domu Dom na Zgrabnej 5 – widok bryły domu 4

Autor projektu:MG Projekt

Lustrzane odbicie

Dodaj do schowka

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.

6 790 zł

Zadaj pytanie

Typ projektuWolnostojący
StylNowoczesny
Powierzchnia użytkowa134.25 m²
KondygnacjeParterowy, z poddaszem
GarażDwustanowiskowy
DachDwuspadowy
Kąt nach. dachu42°
Odbicie lustrzaneTak
Czas realizacjimax. czas realizacji 10 dni

Zobacz więcej >

Zadzwoń do konsultanta

502 503 202

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Opis projektu

Dom na Zgrabnej 5 to stodoła z poddaszem użytkowym o powierzchni 134,25 m² z elewacją z cegły klinkierowej – dla miłośników trwałych, ponadczasowych materiałów.

Cegła i dachówka

Głównymi materiałami są cegła klinkierowa i dachówka ceramiczna, a zadaszenia od frontu i ogrodu wprowadzają kontrastowe akcenty. Prosty układ bryły i wnętrza łączy się z oryginalną fasadą.

Parametry

Dom ma 5 pokoi, 3 łazienki, kominek i garaż o powierzchni 33,06 m². Dach dwuspadowy 42°.

wymiary budynku: 15,16 × 11,52 m
minimalna działka: 23,16 × 17,52 m
wysokość: 8,35 m
kubatura: 663 m³

Ile kosztuje budowa?

Według kosztorysu MG Projekt stan surowy zamknięty to ok. 321 tys. zł, roboty wykończeniowe ok. 396 tys. zł, instalacje ok. 166 tys. zł, a realizacja domu pod klucz ok. 718 tys. zł. To kwoty netto (bez VAT), policzone na średnich krajowych cenach z Sekocenbudu dla budowy systemem gospodarczym. Rzeczywisty koszt będzie inny: zależy od regionu, ekipy, terminu budowy i wybranego standardu, więc traktuj te liczby jako punkt wyjścia do własnej wyceny.

Cenisz cegłę? Zamów projekt domu Dom na Zgrabnej 5 na wbudowie.pl.

Rzuty

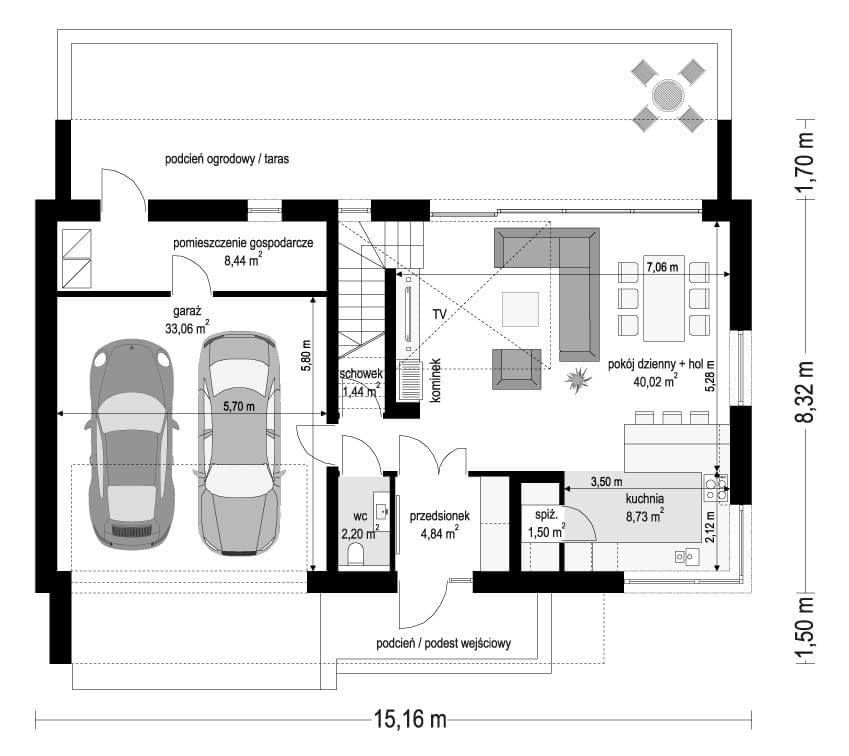

Parter

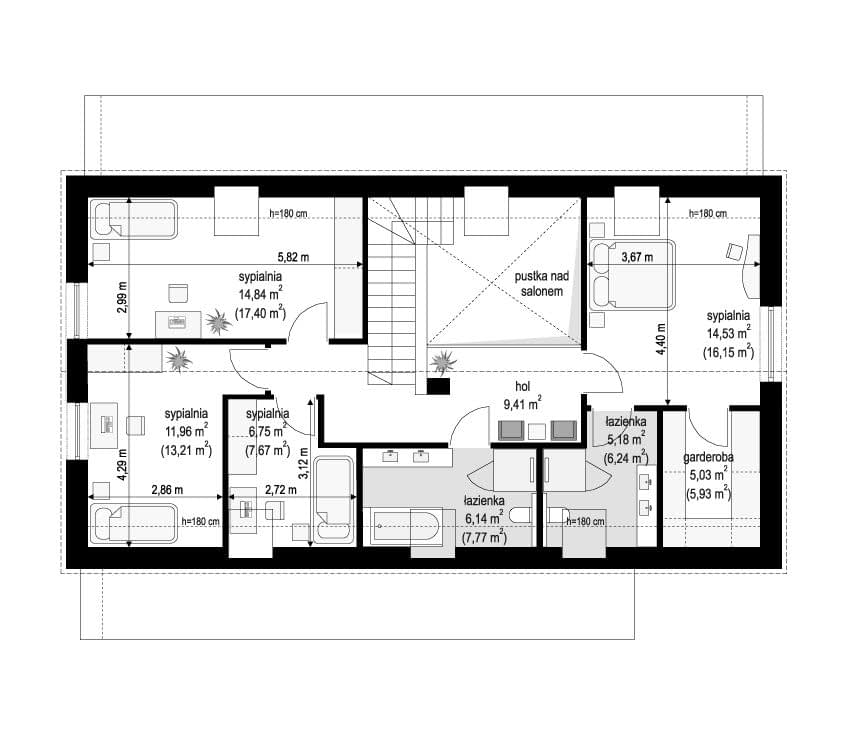

Poddasze

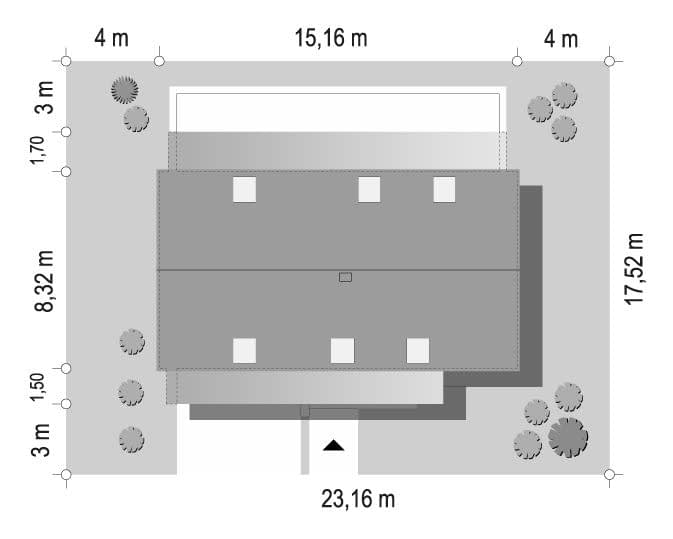

Sytuacja na działce

Dane techniczne

Powierzchnia użytkowa134.25 m²
Powierzchnia netto142.69 m²
Powierzchnia zabudowy128.01 m²
KominekTak
Liczba łazienek3
Liczba pokoi5
Powierzchnia dachu176.02 m²
Kubatura663 m³
Długość domu11.52 m
Szerokość domu15.16 m
Wysokość domu8.35 m
Poddaszeużytkowe
Energia pierwotna69.5 kWh/m²/rok
Energia końcowa56.7 kWh/m²/rok
Minimalne wymiary działki17.52 x 23.16m
GarażDwustanowiskowy
Rodzaj dachuDwuspadowy
Kąt nach. dachu42°

Instalacja grzewcza

EUco48.3 kwH/m²/rok

Koszty budowy

Stan surowy206404 zł
Stan surowy zamknięty321306 zł
Koszt wykończenia396269 zł
Koszt instalacji165739 zł

Zawartość projektu

W komplecie nowej wersji dokumentacji projektowej znajdują się 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego

Projekt architektoniczno-budowlany zawierający:
-opis architektoniczny z elementami konstrukcji,
-część rysunkowa: rzut parteru, poddasza/piętra, rzut dachu w skali 1:100, przekroje skala 1:50,
elewacje skala 1:100.

Projekt techniczny zawierający:
-opis techniczny i konstrukcyjny (obliczenia statyczne - w zależności od projektu włączone w projekt lub stanowiące odrębną teczkę).

Część rysunkowa architektura i konstrukcja:
-rzuty fundamentów, parteru, poddasza, stropu, więźby, dachu / w skali 1:50,
-przekroje przez budynek / budynek skali 1:50,
-elewacje budynku / w skali 1:50 (*niektóre projekty posiadają rysunki w skali 1:100 lub 1:75),
-zestawienie stolarki budowlanej okiennej i drzwiowej,
-szczegóły konstrukcji i ewentualne szczegóły budowlane,

Część instalacyjna:
-część opisowa do projektów instalacji elektrycznych, wodno-kanalizacyjnych, grzewczych, gazowych (jeśli występują).

Część rysunkowa do projektów instalacji:
-schematy instalacji elektrycznych, schemat rozdzielni, plan instalacji odgromowej,
-schematy instalacji wodno-kanalizacyjnej i ciepłej wody,
-schematy instalacji grzewczych,
-schemat instalacji gazowej (jeśli występują).

Do projektu dołączane jest zestawienie materiałowe, z wykazem elementów drewnianych oraz stali budowlanej.
Do projektu dołączone są kopie uprawnień wszystkich projektantów, oraz aktualne zaświadczenia o przynależności do izb zawodowych.
Projekt zawiera oświadczenie projektantów o poprawności projektu w świetle Prawa Budowlanego, a także zawiera informację dotyczącą bezpieczeństwa i ochrony zdrowia ( BIOZ).
Do projektu dołączona jest także zgoda na zmiany adaptacyjne. Zgoda dołączana jest do każdego projektu bezpłatnie. Na Państwa życzenie zakres zgody na zmiany możemy dowolnie rozszerzyć.

Pracownia zezwala na następujące zmiany i odstępstwa od projektu architektoniczno-budowlanego w trakcie jego przystosowywania do lokalizacji:

Zmianę obrysu zewnętrznego ścian zewnętrznych.
Zmianę obrysu wewnętrznego ścian zewnętrznych.
Zmianę układu ścian wewnętrznych działowych.
Zmianę funkcji, ilości i usytuowania poszczególnych pomieszczeń na dowolnej kondygnacji w projekcie.
Zmianę ukształtowania, ilości i kąta nachylenia połaci dachowych.
Zmianę ilości, umiejscowienia i wielkości otworów okiennych i drzwiowych.
Zmianę rodzaju materiału i technologii wykonania ścian zewnętrznych oraz wewnętrznych oraz ścian fundamentowych.
Zmianę rodzaju i technologii wykonania stropów nad dowolną kondygnacją.
Zmianę umiejscowienia, kształtu i materiału wykonania schodów w budynku.
Zmianę wielkości, kształtu i materiałów, bądź likwidacja: tarasów, podestów i balkonów.
Likwidację lub dodanie dowolnej ilości:
