Dom przy Alabastrowej 19

3 400 zł

Projekt domu Dom przy Alabastrowej 19

Autor projektu:Galeria domów
Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
3 690 zł3 400 zł

Promocja ważna do

06-10-2022

Zadaj pytanie
  • Typ projektuWolnostojący
  • StylTradycyjny
  • Powierzchnia użytkowa130 m²
  • Kondygnacjez poddaszem
  • GarażBez garażu
  • DachDwuspadowy
  • Kąt nach. dachu40°
  • Odbicie lustrzaneTak
  • Czas realizacjimax. czas realizacji 10 dni
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

Opis projektu

Projekt Dom przy Alabastrowej 19 różni się nieco od pozostałych Domów przy Alabastrowej. Zauważalną różnicą jest pominięcie garażu, co pozwala zrealizować dom na mniejszych działkach budowlanych. Budynek posiada kształtne i ustawne pomieszczenia oraz niemałe zaplecze gospodarcze. Zwarta bryła przykryta dwuspadowym "ceglanym" dachem i wyraźny rys stolarki w kontraście z jasnymi ścianami kształtują zdecydowany charakter domu. Zestawienie lekkich barw i subtelne detale wykończenia elewacji wpływają na wrażenia związane z estetyką i dobrym nastrojem.

Konstrukcja

Ściany zewnętrzne: pustak 25 cm, styropian 20 cm.
Ściany nośne: pustak 25 cm.
Strop: monolityczny żelbetowy.
Dach: kąt nachylenia 40°, pokrycie - dachówka ceramiczna lub betonowa.

Rzuty

Parter

  • 1 - Wiatrołap2.5 m²
  • 2 - Hall7.15 m²
  • 3 - Kuchnia + jadalnia15.22 m²
  • 4 - Pokój dzienny25.61 m²
  • 5 - Łazienka4.16 m²
  • 6 - Kotłownia8.93 m²
  • 7 - Pokój11.33 m²

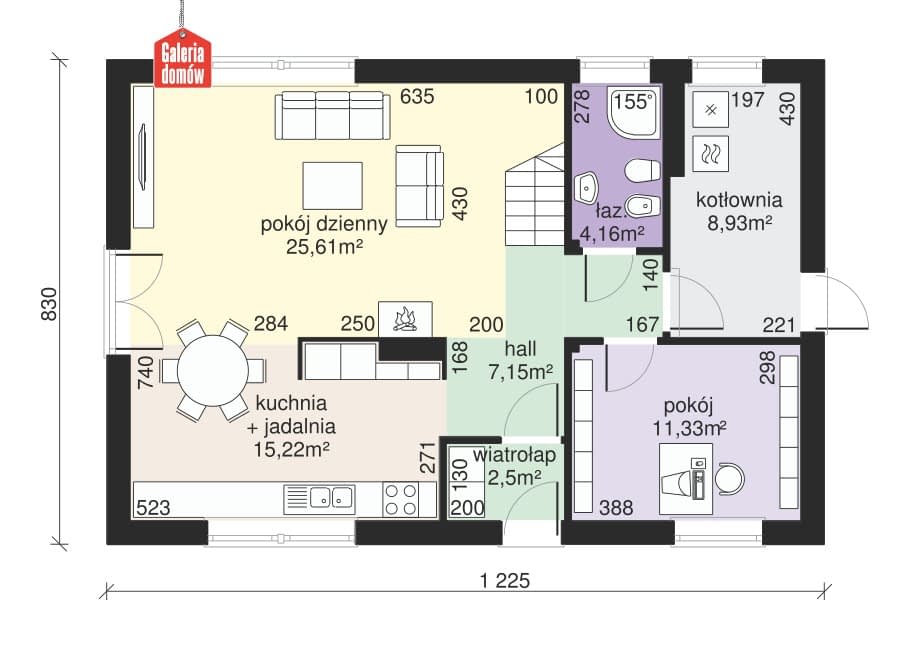

Rzut projektu Dom przy Alabastrowej 19 - Parter

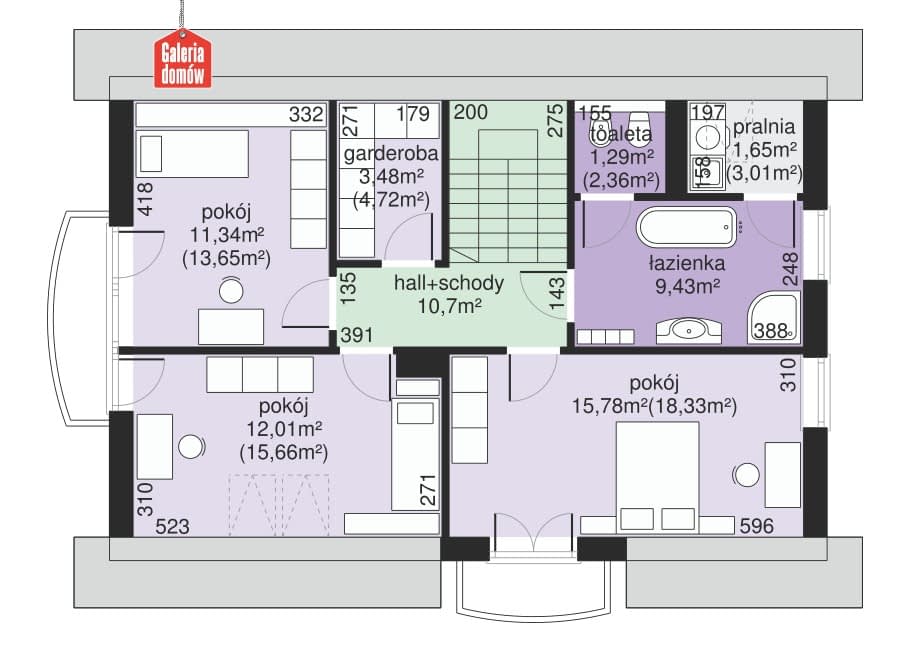

Poddasze

  • 8 - Hall + schody10.7 m²
  • 9 - Łazienka9.43 m²
  • 10 - WC1.29 m²
  • 11 - Pralnia1.65 m²
  • 12 - Pokój15.78 m²
  • 13 - Pokój12.01 m²
  • 14 - Pokój11.34 m²
  • 15 - Garderoba3.48 m²
Rzut projektu Dom przy Alabastrowej 19 - Poddasze

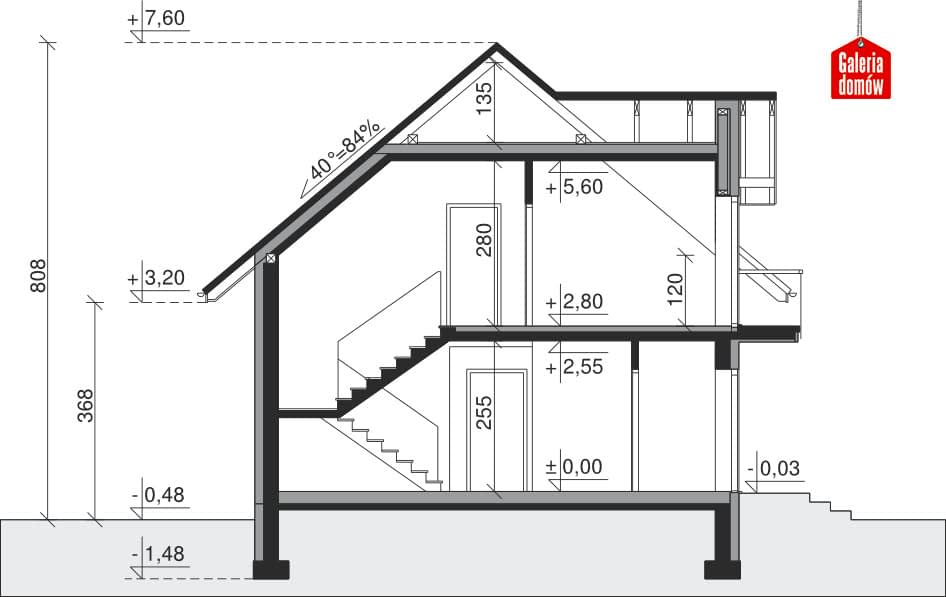

Przekrój

Rzut projektu Dom przy Alabastrowej 19 - Przekrój

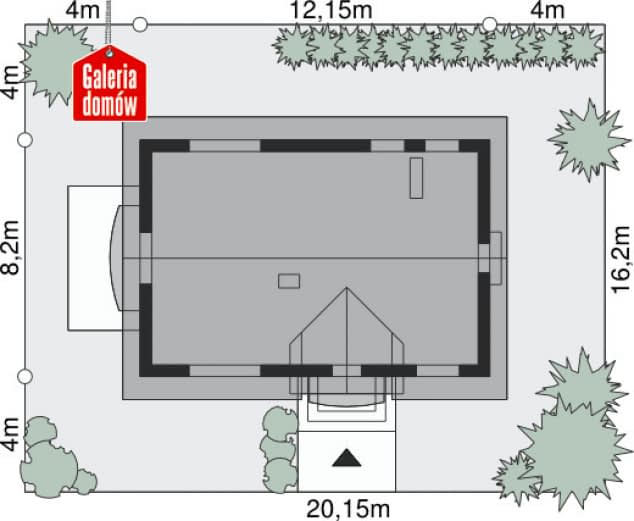

Sytuacja

Rzut projektu Dom przy Alabastrowej 19 - Sytuacja

Dane techniczne

  • Powierzchnia użytkowa130 m²
  • Powierzchnia zabudowy102.29 m²
  • KominekTak
  • Liczba łazienek2
  • Liczba pokoi5
  • Kubatura613.88 m³
  • Wysokość domu8.17 m
  • Minimalne wymiary działki20.25 x 16.3m
  • GarażBez garażu
  • Rodzaj dachuDwuspadowy
  • Kąt nach. dachu40°

Instalacja grzewcza

  • Instalacja grzewczagazowe + paliwo stałe, instalacja solarna, instalacja wentylacji mechanicznej

Zawartość projektu

Każdy egzemplarz dokumentacji składa się z z 6 egzemplarzy.Architekt wykonujący przystosowanie projektu gotowego tworzy projekt budowlany składający się z dwóch części - projektu architektoniczno-budowlanego (3 egzemplarze) oraz projektu technicznego (3 egzemplarze).

Projekt gotowy zawiera:
-projekt architektoniczny - zawierający opis oraz rysunki techniczne,
-projekt konstrukcyjny - składający się z opisu, obliczeń statycznych, rysunków oraz zestawień stali konstrukcyjnej i elementów więźby
-projekt wewnętrznych instalacji sanitarnych i grzewczych obejmujący instalacje: c.o., wodną, kanalizacyjną i gazową - zawierający opis, rysunki techniczne i zestawienia materiałów
-projekt wewnętrznej instalacji elektrycznej i odgromowej - składający się z opisu oraz rysunków technicznych.

We wszystkich egzemplarzach znajdą Państwo dołączony komplet uprawnień oraz niezbędne zaświadczenia projektantów o wpisach do izb zawodowych.

Zgoda na zmiany w pełnym zakresie dołączana jest automatycznie do projektu gotowego. Projektant dokonujący adaptacji projektu może wprowadzić następujące zmiany:

  • wynikające z dostosowania budynku do warunków lokalnych
  • zmiana technologii w zakresie użytych materiałów
  • zmiana ilości, wielkości i usytuowania otworów okiennych i drzwiowych
  • zmiana funkcji niektórych pomieszczeń
  • zmiana wysokości pomieszczeń
  • przesunięcie lub likwidacja niektórych ścian działowych
  • zmiana obrysu zewnętrznego budynku
  • adaptacja poddasza na cele mieszkalne
  • zmiana wysokości ścian kolankowych
  • zmiana geometrii połaci dachowych: kąta nachylenia, ilości i układu połaci dachowych (np. zmiana z wielospadowego, na dwuspadowy lub odwrotnie)
  • zmiana lukarn na okna połaciowe (lub odwrotnie)
  • zmiany szerokości biegów schodowych, liczby stopni i wymiarów schodów
  • instalacji wewnętrznych
  • zmiana ilości, wielkości i usytuowania trzonów kominowych
  • zmiana wielkości i kształtu tarasów zewnętrznych
  • wprowadzenie częściowego (całkowitego) podpiwniczenia budynku lub rezygnacja z podpiwniczenia
  • dobudowanie garażu (wiaty garażowej) lub rezygnacja z garażu
  • wykonanie lustrzanego odbicia
  • likwidacja lub dodanie balkonu
  • zmiana formy wejścia do budynku
  • dobudowa do istniejącego budynku lub zestawienie w zabudowie bliźniaczej
  • zmiana sposobu użytkowania budynku
  • zmiany w układzie konstrukcji budynku na podstawie opracowania przez uprawnionego inżyniera budownictwa lądowego

Zmiany powyższe powinny być zaznaczone kolorem czerwonym w projekcie gotowym i podpisane przez osobę uprawnioną. W uzasadnionych przypadkach należy wykonać rysunki zamienne. Za zakres i poprawność przystosowania projektu gotowego (w tym wprowadzonych zmian) oraz za jego zgodność z obowiązującymi normami i przepisami budowlanymi w dniu składania projektu do zatwierdzenia, odpowiedzialność ponosi projektant przystosowujący projekt gotowy. Obowiązki z tytułu sprawowania nadzoru autorskiego przyjmuje na siebie projektant przystosowujący projekt gotowy.
