Projekt domu Dom przy Alabastrowej 59
+1
- Typ projektuWolnostojący
- StylNowoczesny
- Powierzchnia użytkowa100 m²
- Kondygnacjez poddaszem
- GarażJednostanowiskowy
- DachDwuspadowy
- Kąt nach. dachu40°
- Odbicie lustrzaneTak
- Czas realizacjimax. czas realizacji 10 dni Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu

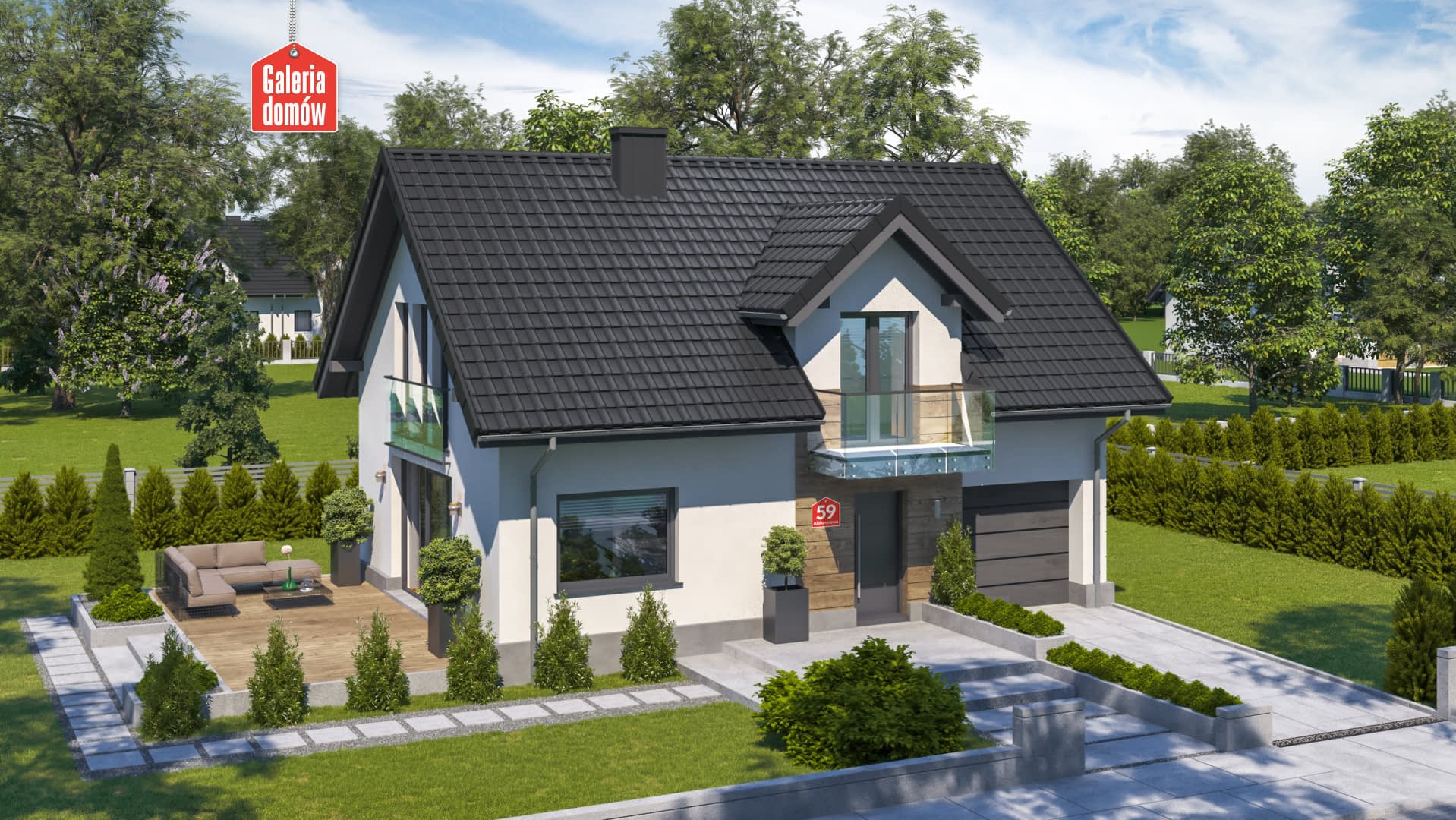

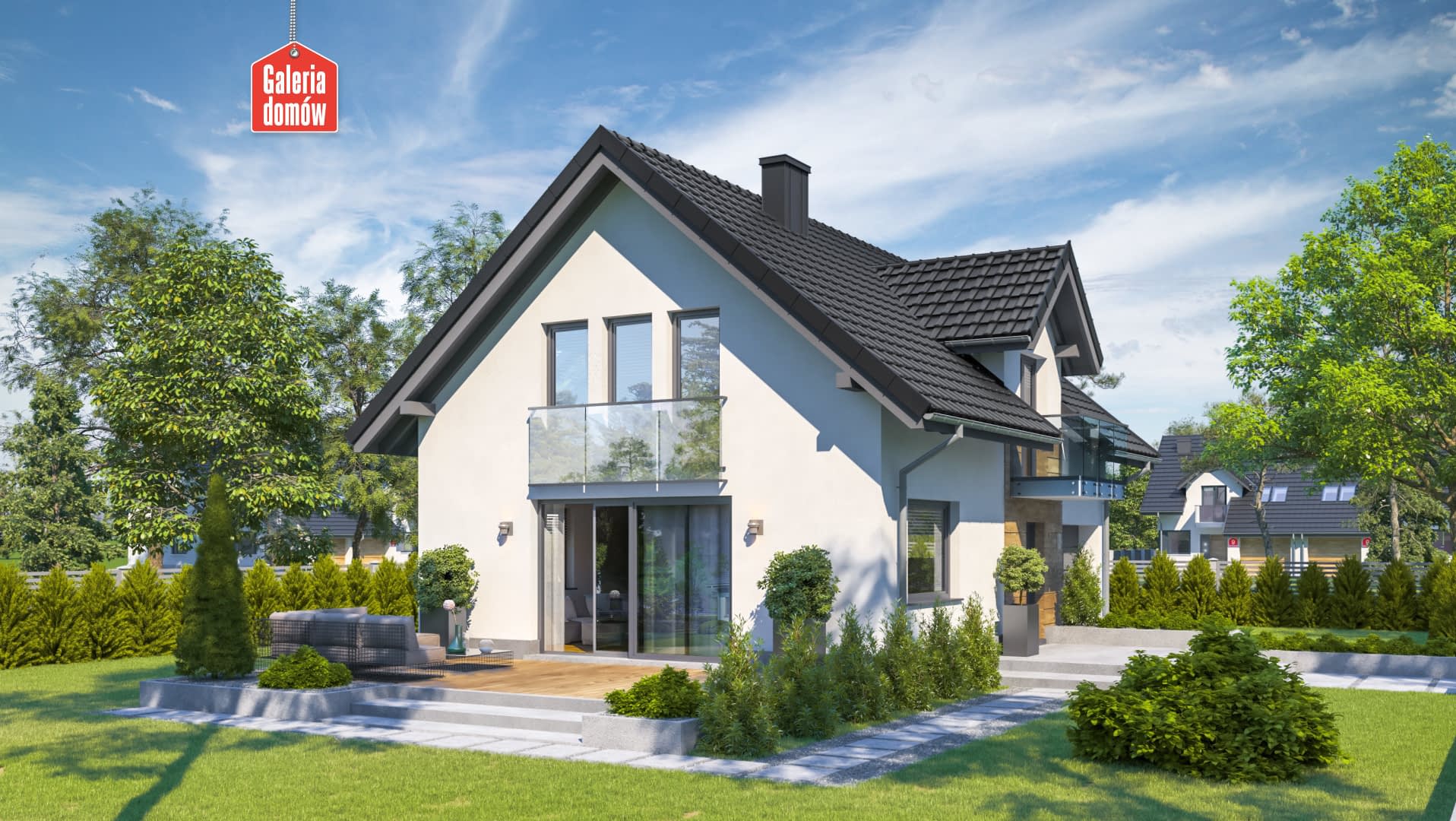

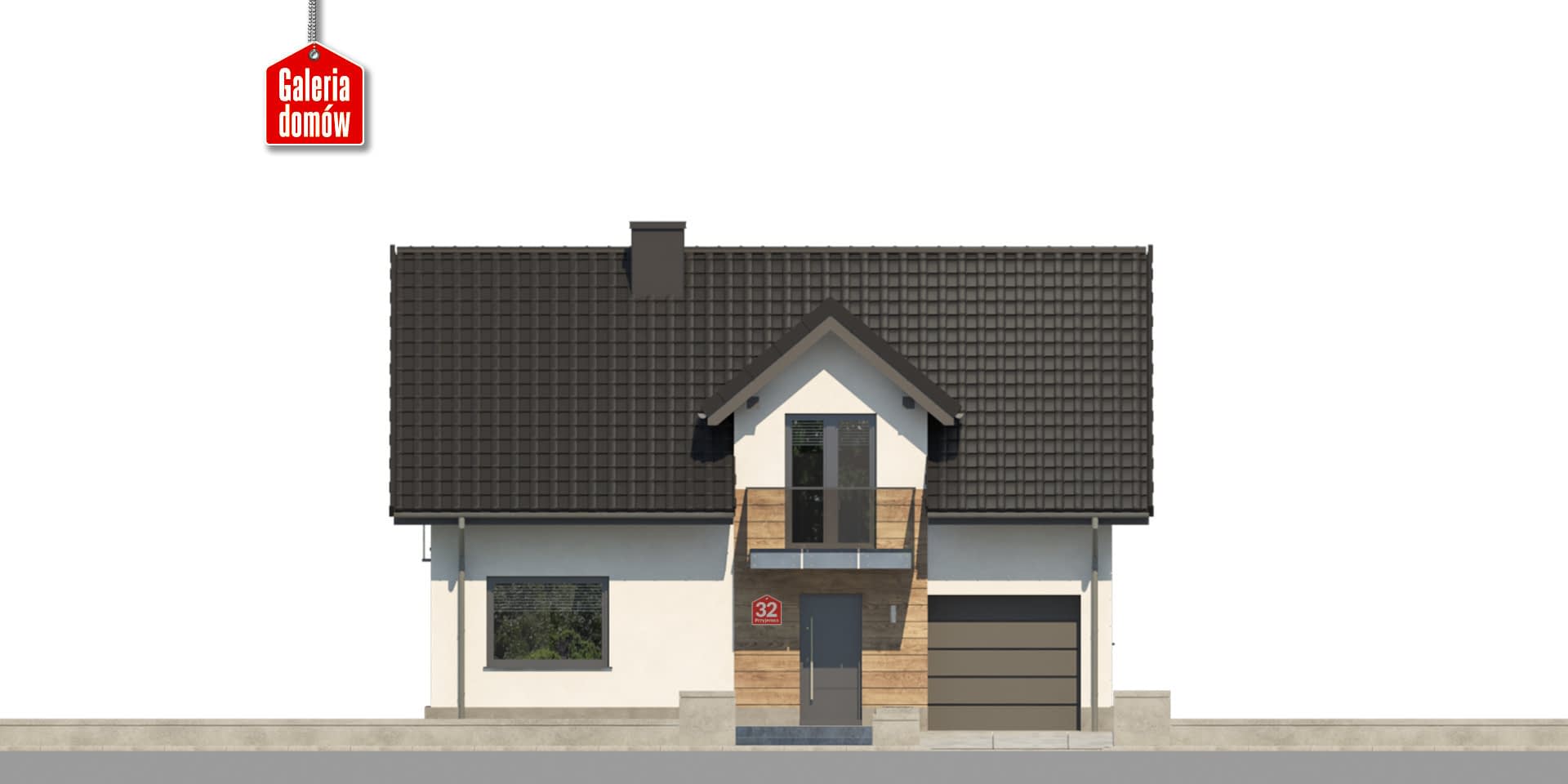

Dom przy Alabastrowej 59 to dom jednorodzinny, z poddaszem użytkowym, o powierzchni 115 m². Posiada dach dwuspadowy z lukarną od frontu i kalenicą równoległą do drogi.Nowoczesny budynek został zaprojektowany jako dom energooszczędny i opracowany wg standardów WT 2021. Wnętrze mieści otwartą strefę dzienną, na którą składają się; salon z jadalnią i kuchnia. W bryle budynku przewidziano pojedynczy garaż. Na parterze ponadto funkcjonuje łazienka oraz kotłownia. Poddasze wykorzystano na cześć nocną, którą tworzą 3 sypialnie oraz duża łazienka z pralnią. W sypialni małżeńskiej zaprojektowano garderobę. Dom przy Alabastrowej 59 posiada prostą konstrukcję, dlatego jest tani w budowie i ekonomiczny w użytkowaniu. Nowoczesne wykończenie elewacji oparto o szklane balkony, drewniane okładziny elewacyjne i czarno-białą kolorystykę. Doskonała propozycja dla 4-5 osobowej rodziny.Konstrukcja
Ściany zewnętrzne: pustak 25 cm, styropian 20 cm.Ściany nośne: pustak 25 cm.
Strop: monolityczny żelbetowy.
Dach: kąt nachylenia 40°, pokrycie - dachówka ceramiczna lub betonowa.
Rzuty

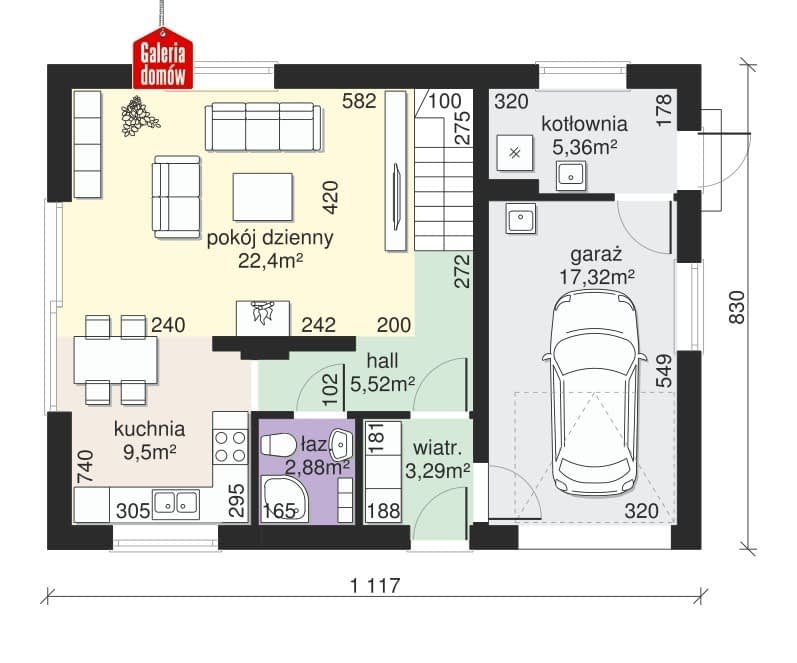

Parter
- 1 - wiatrołap3.29 m²
- 2 - hall5.52 m²
- 3 - łazienka2.88 m²
- 4 - kuchnia9.5 m²
- 5 - pokój dzienny22.4 m²
- 6 - kotłownia5.36 m²
- 7 - garaż17.32 m²

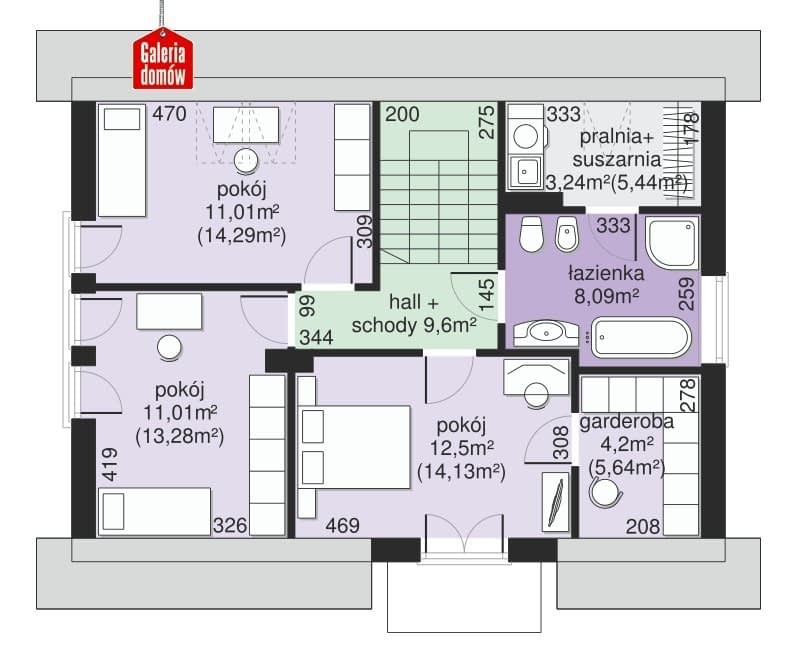

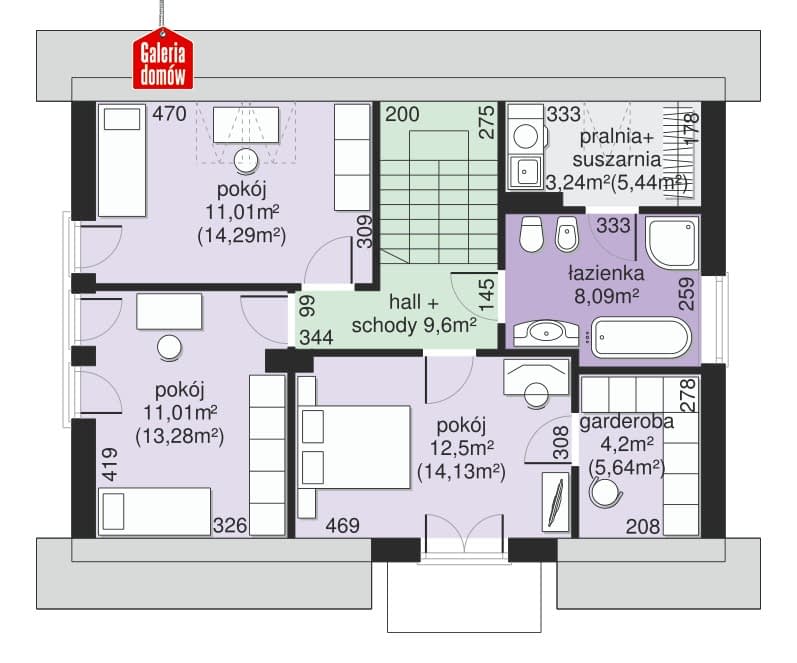

Poddasze
- 1 - hall + schody9.6 m²
- 2 - łazienka8.09 m²
- 3 - garderoba4.2 m²
- 4 - pokój12.5 m²
- 5 - pokój11.01 m²
- 6 - pokój11.01 m²
- 7 - pralnia3.24 m²

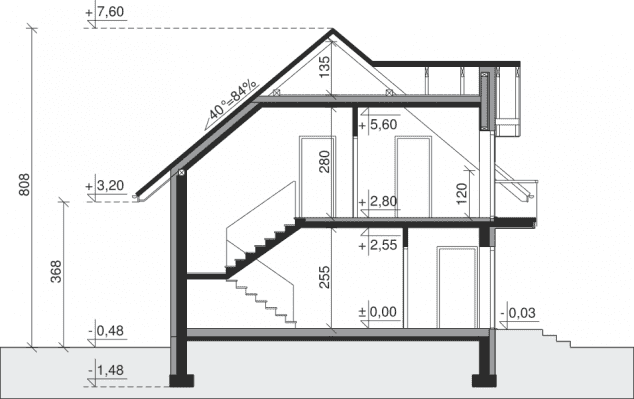

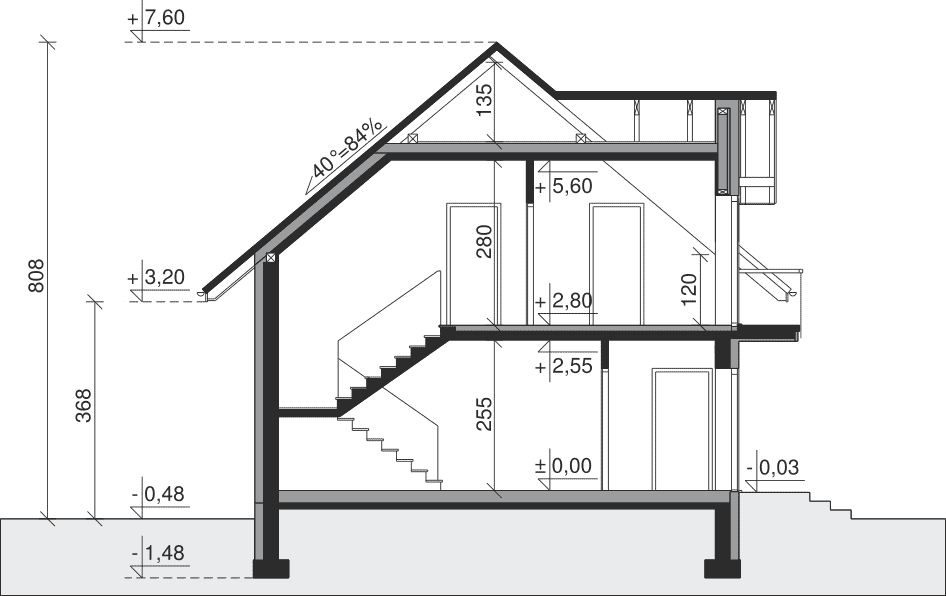

Przekrój

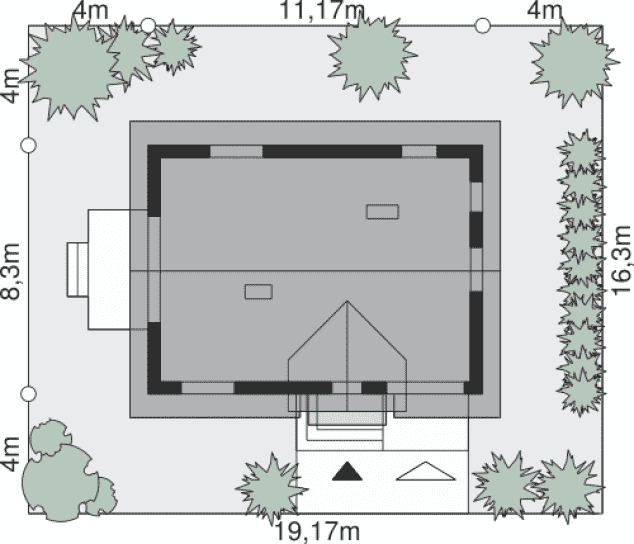

Sytuacja
Dane techniczne
- Powierzchnia użytkowa100 m²
- Powierzchnia zabudowy93.3 m²
- KominekTak
- Liczba łazienek2
- Liczba pokoi4
- Kubatura530.32 m³
- Wysokość domu8.17 m
- Minimalne wymiary działki19.17 x 16.3m
- GarażJednostanowiskowy
- Rodzaj dachuDwuspadowy
- Kąt nach. dachu40°
Instalacja grzewcza
- Instalacja grzewczainstalacja solarna, instalacja wentylacji mechanicznej
Zawartość projektu
Każdy egzemplarz dokumentacji składa się z z 6 egzemplarzy.Architekt wykonujący przystosowanie projektu gotowego tworzy projekt budowlany składający się z dwóch części - projektu architektoniczno-budowlanego (3 egzemplarze) oraz projektu technicznego (3 egzemplarze).
Projekt gotowy zawiera:
-projekt architektoniczny - zawierający opis oraz rysunki techniczne,
-projekt konstrukcyjny - składający się z opisu, obliczeń statycznych, rysunków oraz zestawień stali konstrukcyjnej i elementów więźby
-projekt wewnętrznych instalacji sanitarnych i grzewczych obejmujący instalacje: c.o., wodną, kanalizacyjną i gazową - zawierający opis, rysunki techniczne i zestawienia materiałów
-projekt wewnętrznej instalacji elektrycznej i odgromowej - składający się z opisu oraz rysunków technicznych.
We wszystkich egzemplarzach znajdą Państwo dołączony komplet uprawnień oraz niezbędne zaświadczenia projektantów o wpisach do izb zawodowych.
Zgoda na zmiany w pełnym zakresie dołączana jest automatycznie do projektu gotowego. Projektant dokonujący adaptacji projektu może wprowadzić następujące zmiany:
- wynikające z dostosowania budynku do warunków lokalnych
- zmiana technologii w zakresie użytych materiałów
- zmiana ilości, wielkości i usytuowania otworów okiennych i drzwiowych
- zmiana funkcji niektórych pomieszczeń
- zmiana wysokości pomieszczeń
- przesunięcie lub likwidacja niektórych ścian działowych
- zmiana obrysu zewnętrznego budynku
- adaptacja poddasza na cele mieszkalne
- zmiana wysokości ścian kolankowych
- zmiana geometrii połaci dachowych: kąta nachylenia, ilości i układu połaci dachowych (np. zmiana z wielospadowego, na dwuspadowy lub odwrotnie)
- zmiana lukarn na okna połaciowe (lub odwrotnie)
- zmiany szerokości biegów schodowych, liczby stopni i wymiarów schodów
- instalacji wewnętrznych
- zmiana ilości, wielkości i usytuowania trzonów kominowych
- zmiana wielkości i kształtu tarasów zewnętrznych
- wprowadzenie częściowego (całkowitego) podpiwniczenia budynku lub rezygnacja z podpiwniczenia
- dobudowanie garażu (wiaty garażowej) lub rezygnacja z garażu
- wykonanie lustrzanego odbicia
- likwidacja lub dodanie balkonu
- zmiana formy wejścia do budynku
- dobudowa do istniejącego budynku lub zestawienie w zabudowie bliźniaczej
- zmiana sposobu użytkowania budynku
- zmiany w układzie konstrukcji budynku na podstawie opracowania przez uprawnionego inżyniera budownictwa lądowego
Zmiany powyższe powinny być zaznaczone kolorem czerwonym w projekcie gotowym i podpisane przez osobę uprawnioną. W uzasadnionych przypadkach należy wykonać rysunki zamienne. Za zakres i poprawność przystosowania projektu gotowego (w tym wprowadzonych zmian) oraz za jego zgodność z obowiązującymi normami i przepisami budowlanymi w dniu składania projektu do zatwierdzenia, odpowiedzialność ponosi projektant przystosowujący projekt gotowy. Obowiązki z tytułu sprawowania nadzoru autorskiego przyjmuje na siebie projektant przystosowujący projekt gotowy.
