- Typ projektuWolnostojący
- StylNowoczesny
- Powierzchnia użytkowa106.37 m²
- KondygnacjeParterowy
- GarażJednostanowiskowy
- DachDwuspadowy
- Kąt nach. dachu30°
- Odbicie lustrzaneTak
- Czas realizacjimax. czas realizacji 10 dni Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu
Dom przy Bukowej 7 jest gotowym projektem energooszczędnego domu parterowego z jednostanowiskowym garażem. Wykonany w technologii tradycyjnej, murowanej i dostosowany do najnowszych warunków technicznych. Układ funkcjonalny przewiduje otwartą, słoneczną część dzienną, na którą składa się salon i kuchnia. Centralnie ulokowany kominek i spora spiżarnia to atuty tej przyjaznej przestrzeni. Bukowa 7 posiada ponadto 3 sypialnie, pralnie, wygodną łazienkę i dodatkową toaletę. Za jednostanowiskowym garażem ulokowano kotłownię. Pomieszczenie łączące wnętrze domu z garażem idealnie nadaje się na garderobę potrzebną w każdym domu. Wykończenie elewacji nawiązuje do skandynawskiego stylu. Naturalne drewno, kamień i stonowane kolory to aktualnie najbardziej modny trend w architekturze. Projekt, dzięki przemyślanej konstrukcji, jest szybki i tani w budowie oraz ekonomiczny w użytkowaniu. Doskonały wariant dla 4-5 osobowej rodziny.Konstrukcja
Ściany zewnętrzne: pustak 25 cm, styropian 15 cm.Ściany nośne: pustak 25 cm.
Strop: monolityczny żelbetowy.
Dach: kąt nachylenia 30°, pokrycie - dachówka ceramiczna lub betonowa.

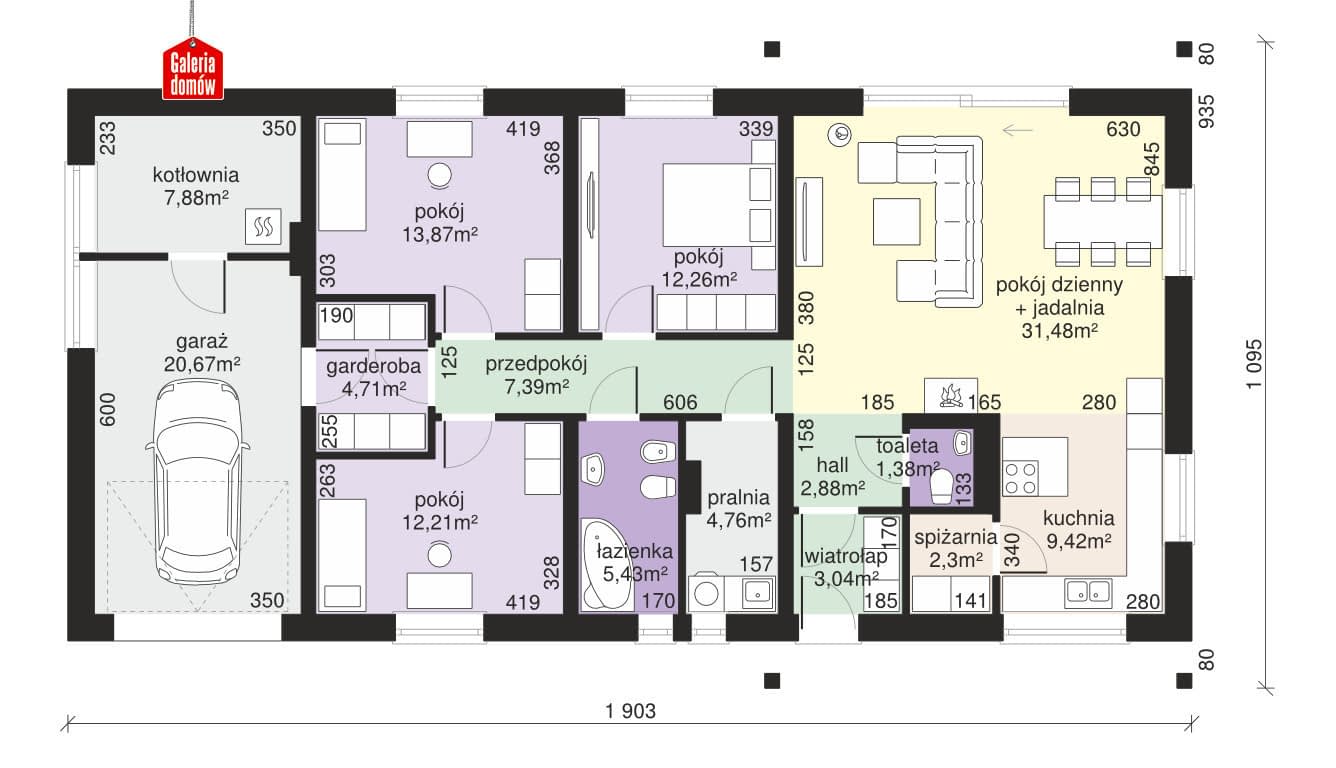

Rzuty
Parter
- 1 - wiatrołap3.04 m²
- 2 - hall2.88 m²
- 3 - przedpokój7.39 m²
- 4 - pralnia4.76 m²
- 5 - łazienka5.43 m²
- 6 - pokój12.21 m²
- 7 - garderoba4.71 m²
- 8 - garaż20.67 m²
- 9 - kotłownia7.88 m²
- 10 - pokój13.87 m²
- 11 - pokój12.26 m²
- 12 - pokój dzienny + jadalnia31.48 m²
- 13 - kuchnia9.42 m²
- 14 - spiżarnia2.3 m²
- 15 - toaleta1.38 m²

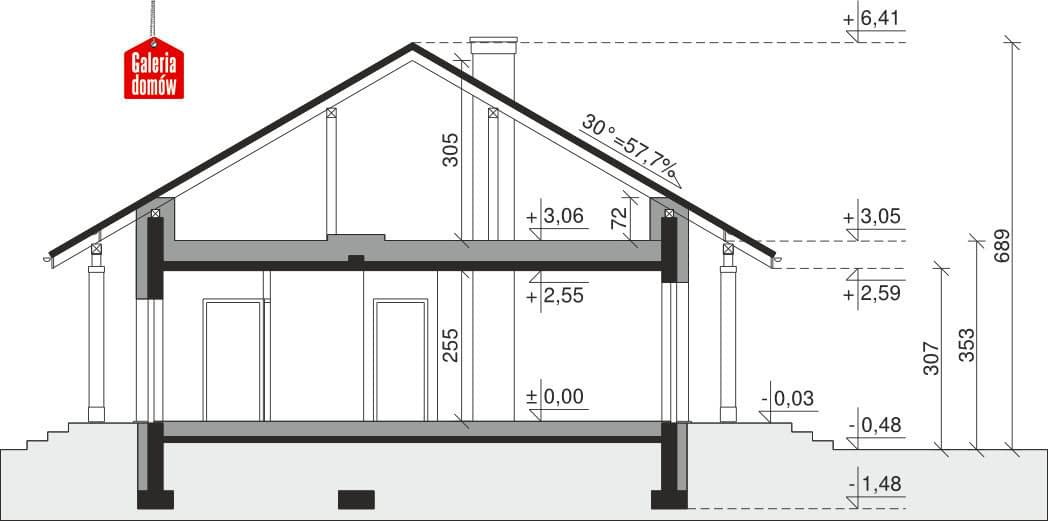

Przekrój

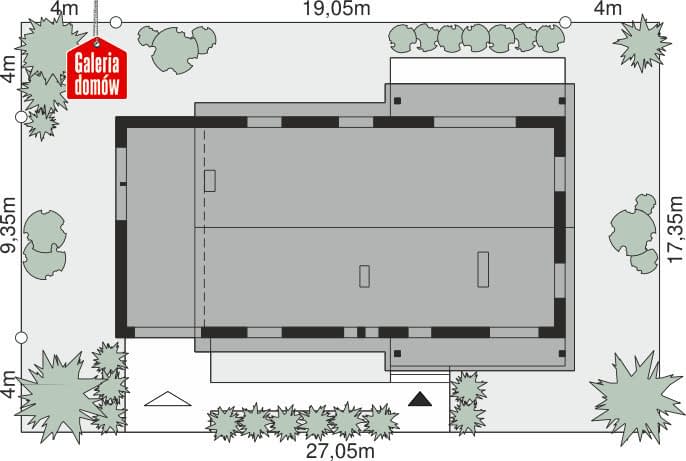

Sytuacja
Dane techniczne
- Powierzchnia użytkowa106.37 m²
- Powierzchnia zabudowy178.88 m²
- KominekTak
- Liczba łazienek2
- Liczba pokoi4
- Kubatura632.98 m³
- Wysokość domu6.89 m
- Minimalne wymiary działki27.05 x 17.35m
- GarażJednostanowiskowy
- Rodzaj dachuDwuspadowy
- Kąt nach. dachu30°
Instalacja grzewcza
- Instalacja grzewczainstalacja solarna, instalacja wentylacji mechanicznej
Zawartość projektu
Każdy egzemplarz dokumentacji składa się z z 6 egzemplarzy.Architekt wykonujący przystosowanie projektu gotowego tworzy projekt budowlany składający się z dwóch części - projektu architektoniczno-budowlanego (3 egzemplarze) oraz projektu technicznego (3 egzemplarze).
Projekt gotowy zawiera:
-projekt architektoniczny - zawierający opis oraz rysunki techniczne,
-projekt konstrukcyjny - składający się z opisu, obliczeń statycznych, rysunków oraz zestawień stali konstrukcyjnej i elementów więźby
-projekt wewnętrznych instalacji sanitarnych i grzewczych obejmujący instalacje: c.o., wodną, kanalizacyjną i gazową - zawierający opis, rysunki techniczne i zestawienia materiałów
-projekt wewnętrznej instalacji elektrycznej i odgromowej - składający się z opisu oraz rysunków technicznych.
We wszystkich egzemplarzach znajdą Państwo dołączony komplet uprawnień oraz niezbędne zaświadczenia projektantów o wpisach do izb zawodowych.
Zgoda na zmiany w pełnym zakresie dołączana jest automatycznie do projektu gotowego. Projektant dokonujący adaptacji projektu może wprowadzić następujące zmiany:
- wynikające z dostosowania budynku do warunków lokalnych
- zmiana technologii w zakresie użytych materiałów
- zmiana ilości, wielkości i usytuowania otworów okiennych i drzwiowych
- zmiana funkcji niektórych pomieszczeń
- zmiana wysokości pomieszczeń
- przesunięcie lub likwidacja niektórych ścian działowych
- zmiana obrysu zewnętrznego budynku
- adaptacja poddasza na cele mieszkalne
- zmiana wysokości ścian kolankowych
- zmiana geometrii połaci dachowych: kąta nachylenia, ilości i układu połaci dachowych (np. zmiana z wielospadowego, na dwuspadowy lub odwrotnie)
- zmiana lukarn na okna połaciowe (lub odwrotnie)
- zmiany szerokości biegów schodowych, liczby stopni i wymiarów schodów
- instalacji wewnętrznych
- zmiana ilości, wielkości i usytuowania trzonów kominowych
- zmiana wielkości i kształtu tarasów zewnętrznych
- wprowadzenie częściowego (całkowitego) podpiwniczenia budynku lub rezygnacja z podpiwniczenia
- dobudowanie garażu (wiaty garażowej) lub rezygnacja z garażu
- wykonanie lustrzanego odbicia
- likwidacja lub dodanie balkonu
- zmiana formy wejścia do budynku
- dobudowa do istniejącego budynku lub zestawienie w zabudowie bliźniaczej
- zmiana sposobu użytkowania budynku
- zmiany w układzie konstrukcji budynku na podstawie opracowania przez uprawnionego inżyniera budownictwa lądowego
Zmiany powyższe powinny być zaznaczone kolorem czerwonym w projekcie gotowym i podpisane przez osobę uprawnioną. W uzasadnionych przypadkach należy wykonać rysunki zamienne. Za zakres i poprawność przystosowania projektu gotowego (w tym wprowadzonych zmian) oraz za jego zgodność z obowiązującymi normami i przepisami budowlanymi w dniu składania projektu do zatwierdzenia, odpowiedzialność ponosi projektant przystosowujący projekt gotowy. Obowiązki z tytułu sprawowania nadzoru autorskiego przyjmuje na siebie projektant przystosowujący projekt gotowy.
