- Typ projektuWolnostojący
- StylNowoczesny
- Powierzchnia użytkowa80 m²
- Kondygnacjez poddaszem
- GarażZ wiatą garażową
- DachDwuspadowy
- Kąty nach. dachu40°, 5°
- Odbicie lustrzaneTak
- Czas realizacjimax. czas realizacji 10 dni Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu

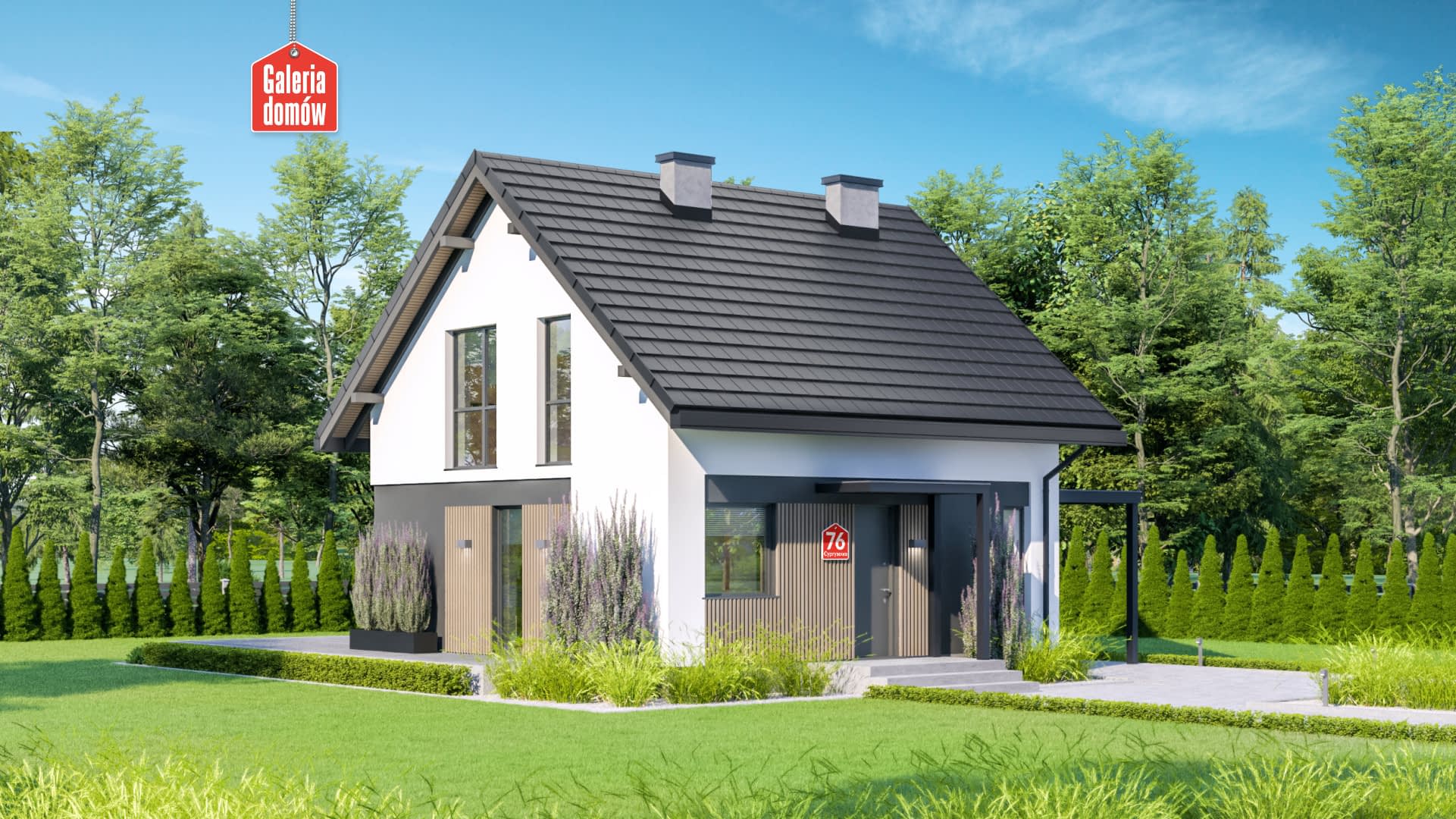

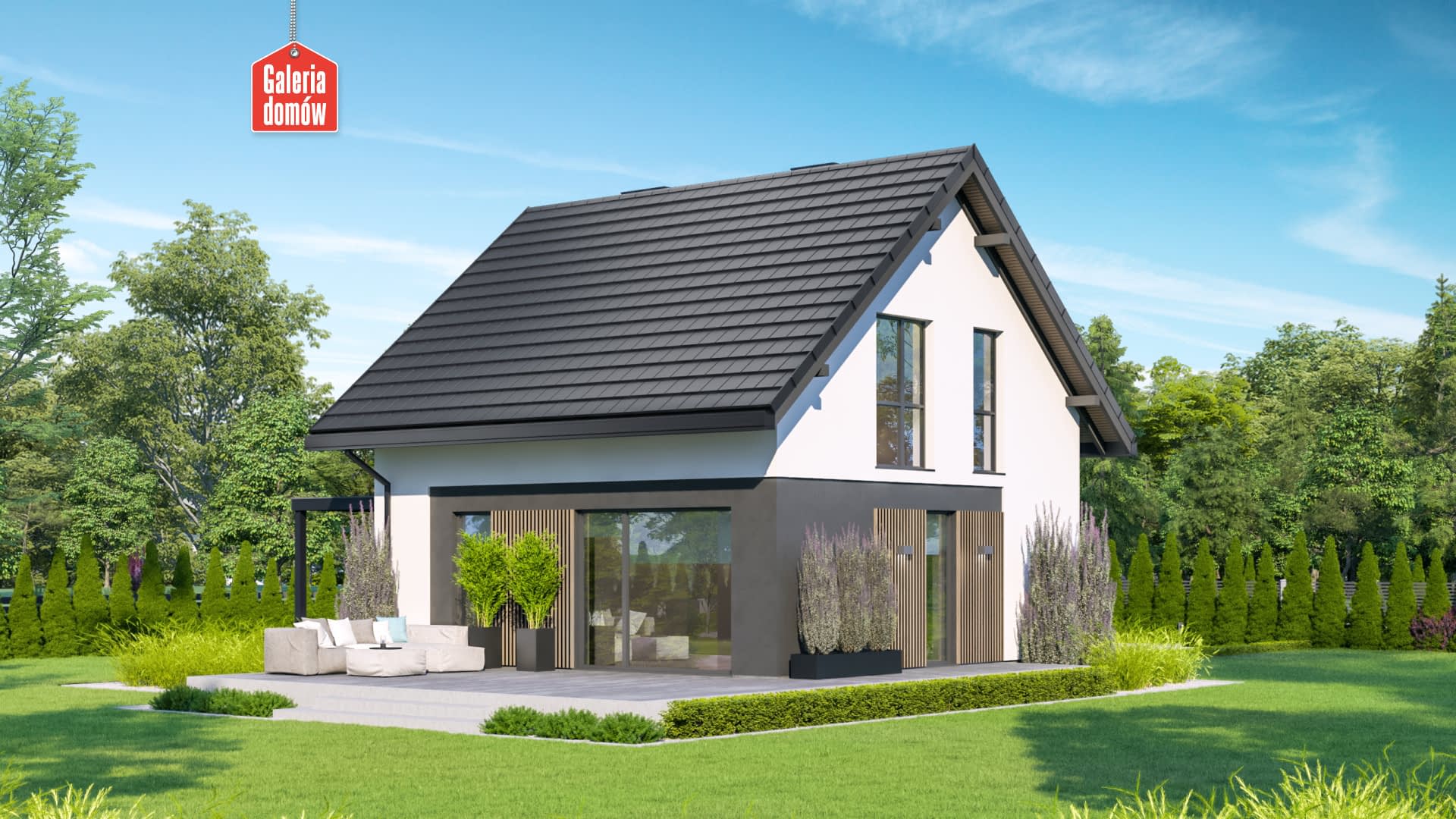

Dom przy Cyprysowej 76 to nowoczesny, przytulny i tani w budowie dom o niewielkich rozmiarach. Powierzchnia użytkowa 80 m², dach dwuspadowy o kalenicy równoległej.Parter zajmuje otwarta przestrzeń dzienna z kuchnią i słonecznym pokojem. Zaletą Cyprysowej 76 jest dodatkowy pokój mogący służyć jako gabinet, lub sypialnia w przypadku dwuetapowego trybu realizacji inwestycji.Do dyspozycji mieszkańców oddano również łazienkę, kotłownię, wiatrołap oraz funkcjonalną wiatę na samochód.Na poddaszu zaprojektowano komfortową strefę wypoczynku. Są tutaj 3 sypialnie i łazienka. Każda z sypialni posiada drzwi balkonowe, które doskonale doświetlają poddasze i zapewniają niezakłócony dopływ świeżego powietrza.Zwarta bryła, prosty w wykonaniu dach i niewielkie rozmiary sprawiają, iż Cyprysową 76 wybudujemy szybko i sprawnie. Dom należy do kategorii energooszczędnych i został opracowany zgodnie ze standardami WT 2021. W projekcie przewidziano dodatkowe schematy rekuperacji, instalacji solarnej i fotowoltaicznej. Możliwość zastosowania ogrzewania gazowego, lub ogrzewania pompą ciepła. Dom przy Cyprysowej 76 został zaprojektowany z myślą o warunkach, jakie powinny w przyszłości spełniać projekty domów zeroemisyjnych.Konstrukcja
Ściany zewnętrzne: pustak 25 cm, styropian 20 cm.Ściany nośne: pustak 25 cm.
Strop: monolityczny żelbetowy.
Dach: kąt nachylenia 40°, pokrycie - dachówka ceramiczna lub betonowa.
Rzuty

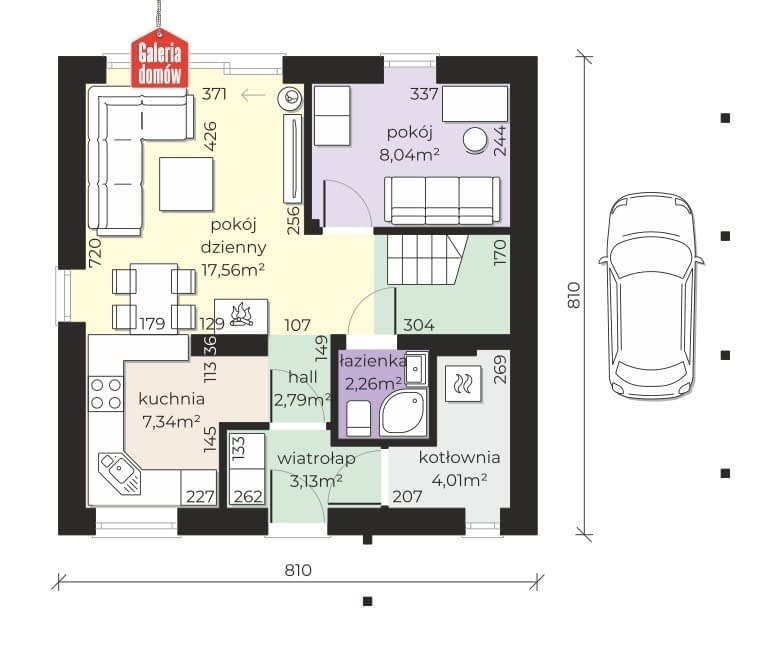

Parter
- 1 - wiatrołap3.13 m²
- 2 - hall2.79 m²
- 3 - kuchnia7.34 m²
- 4 - pokój dzienny17.56 m²
- 5 - pokój8.04 m²
- 6 - łazienka2.26 m²
- 7 - kotłownia4.01 m²

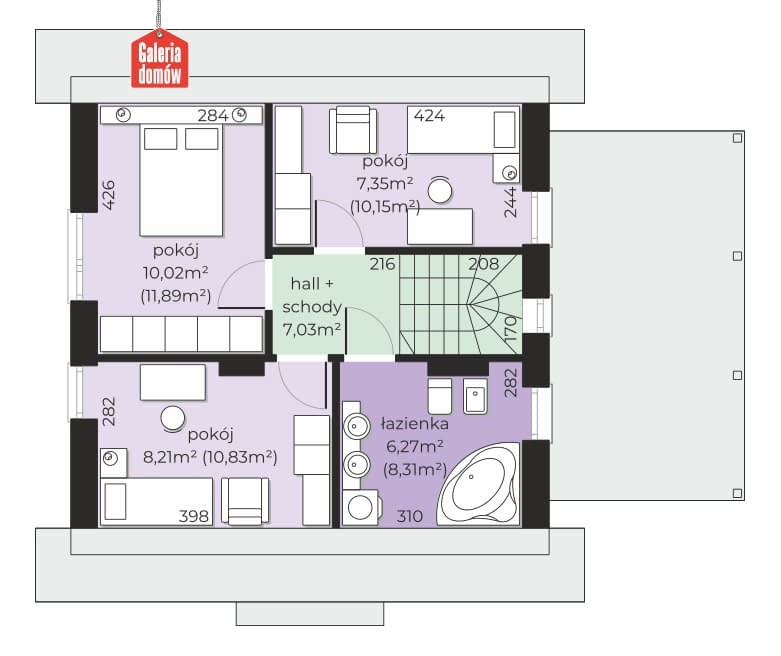

Poddasze
- 1 - hall + schody7.03 m²
- 2 - łazienka6.27 m²
- 3 - pokój8.21 m²
- 4 - pokój10.02 m²
- 5 - pokój7.35 m²

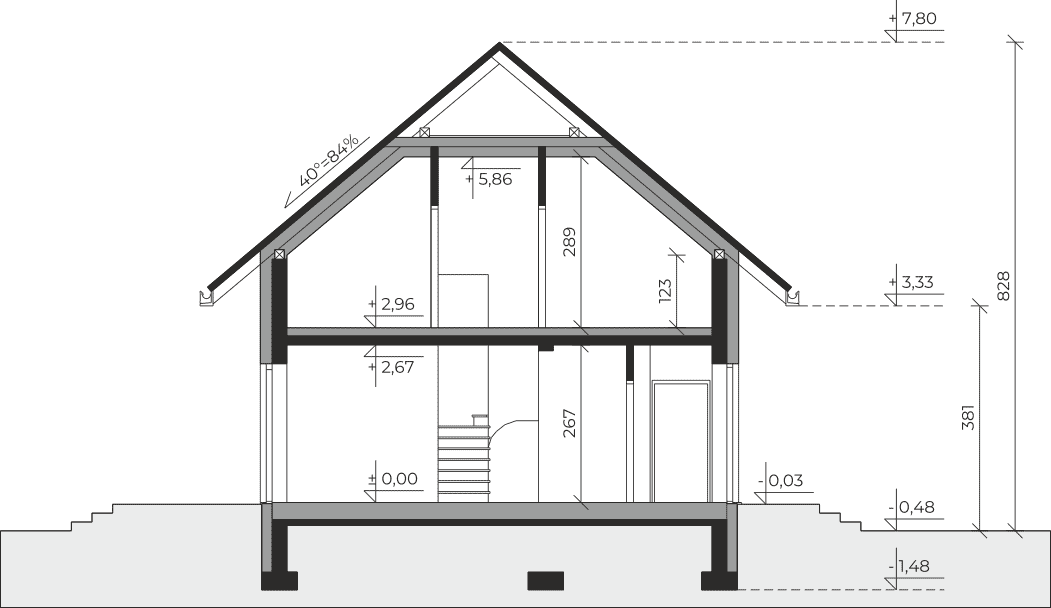

Przekrój

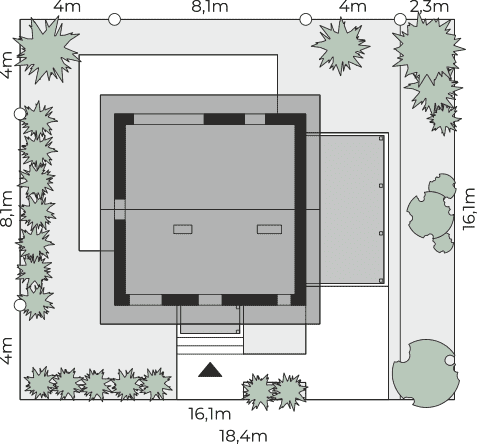

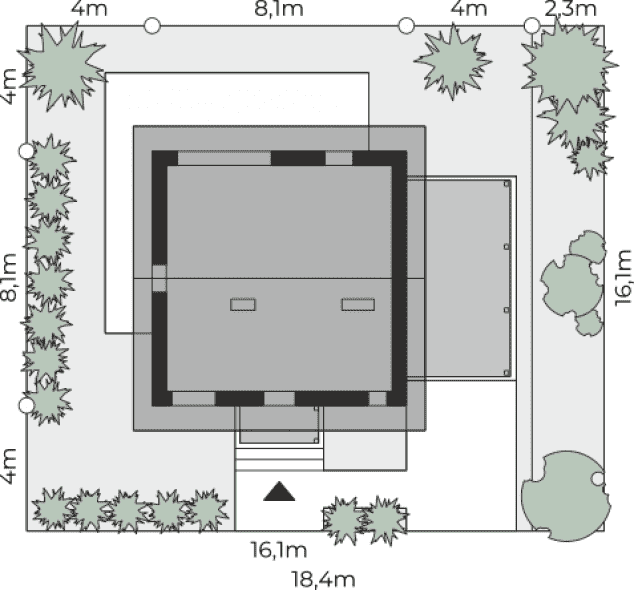

Sytuacja
Dane techniczne
- Powierzchnia użytkowa80 m²
- Powierzchnia zabudowy66.1 m²
- Liczba łazienek2
- Liczba pokoi5
- Kubatura434.47 m³
- Wysokość domu8.28 m
- Minimalne wymiary działki16.1 x 16.1m
- GarażZ wiatą garażową
- Rodzaj dachuDwuspadowy
- Kąty nach. dachu40°, 5°
Instalacja grzewcza
- Instalacja grzewczainstalacja solarna, instalacja wentylacji mechanicznej
Zawartość projektu
Każdy egzemplarz dokumentacji składa się z z 6 egzemplarzy.Architekt wykonujący przystosowanie projektu gotowego tworzy projekt budowlany składający się z dwóch części - projektu architektoniczno-budowlanego (3 egzemplarze) oraz projektu technicznego (3 egzemplarze).
Projekt gotowy zawiera:
-projekt architektoniczny - zawierający opis oraz rysunki techniczne,
-projekt konstrukcyjny - składający się z opisu, obliczeń statycznych, rysunków oraz zestawień stali konstrukcyjnej i elementów więźby
-projekt wewnętrznych instalacji sanitarnych i grzewczych obejmujący instalacje: c.o., wodną, kanalizacyjną i gazową - zawierający opis, rysunki techniczne i zestawienia materiałów
-projekt wewnętrznej instalacji elektrycznej i odgromowej - składający się z opisu oraz rysunków technicznych.
We wszystkich egzemplarzach znajdą Państwo dołączony komplet uprawnień oraz niezbędne zaświadczenia projektantów o wpisach do izb zawodowych.
Zgoda na zmiany w pełnym zakresie dołączana jest automatycznie do projektu gotowego. Projektant dokonujący adaptacji projektu może wprowadzić następujące zmiany:
- wynikające z dostosowania budynku do warunków lokalnych
- zmiana technologii w zakresie użytych materiałów
- zmiana ilości, wielkości i usytuowania otworów okiennych i drzwiowych
- zmiana funkcji niektórych pomieszczeń
- zmiana wysokości pomieszczeń
- przesunięcie lub likwidacja niektórych ścian działowych
- zmiana obrysu zewnętrznego budynku
- adaptacja poddasza na cele mieszkalne
- zmiana wysokości ścian kolankowych
- zmiana geometrii połaci dachowych: kąta nachylenia, ilości i układu połaci dachowych (np. zmiana z wielospadowego, na dwuspadowy lub odwrotnie)
- zmiana lukarn na okna połaciowe (lub odwrotnie)
- zmiany szerokości biegów schodowych, liczby stopni i wymiarów schodów
- instalacji wewnętrznych
- zmiana ilości, wielkości i usytuowania trzonów kominowych
- zmiana wielkości i kształtu tarasów zewnętrznych
- wprowadzenie częściowego (całkowitego) podpiwniczenia budynku lub rezygnacja z podpiwniczenia
- dobudowanie garażu (wiaty garażowej) lub rezygnacja z garażu
- wykonanie lustrzanego odbicia
- likwidacja lub dodanie balkonu
- zmiana formy wejścia do budynku
- dobudowa do istniejącego budynku lub zestawienie w zabudowie bliźniaczej
- zmiana sposobu użytkowania budynku
- zmiany w układzie konstrukcji budynku na podstawie opracowania przez uprawnionego inżyniera budownictwa lądowego
Zmiany powyższe powinny być zaznaczone kolorem czerwonym w projekcie gotowym i podpisane przez osobę uprawnioną. W uzasadnionych przypadkach należy wykonać rysunki zamienne. Za zakres i poprawność przystosowania projektu gotowego (w tym wprowadzonych zmian) oraz za jego zgodność z obowiązującymi normami i przepisami budowlanymi w dniu składania projektu do zatwierdzenia, odpowiedzialność ponosi projektant przystosowujący projekt gotowy. Obowiązki z tytułu sprawowania nadzoru autorskiego przyjmuje na siebie projektant przystosowujący projekt gotowy.
