Projekt domu Dom przy Przyjaznej 11
Rabat -620 zł
+1
Promocja ważna do
25-04-2024
- Typ projektuWolnostojący
- StylTradycyjny
- Powierzchnia użytkowa158.67 m²
- Kondygnacjez poddaszem, z piwnicą
- GarażDwustanowiskowy
- DachDwuspadowy
- Kąt nach. dachu42°
- Odbicie lustrzaneTak
- Czas realizacjimax. czas realizacji 10 dni Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu

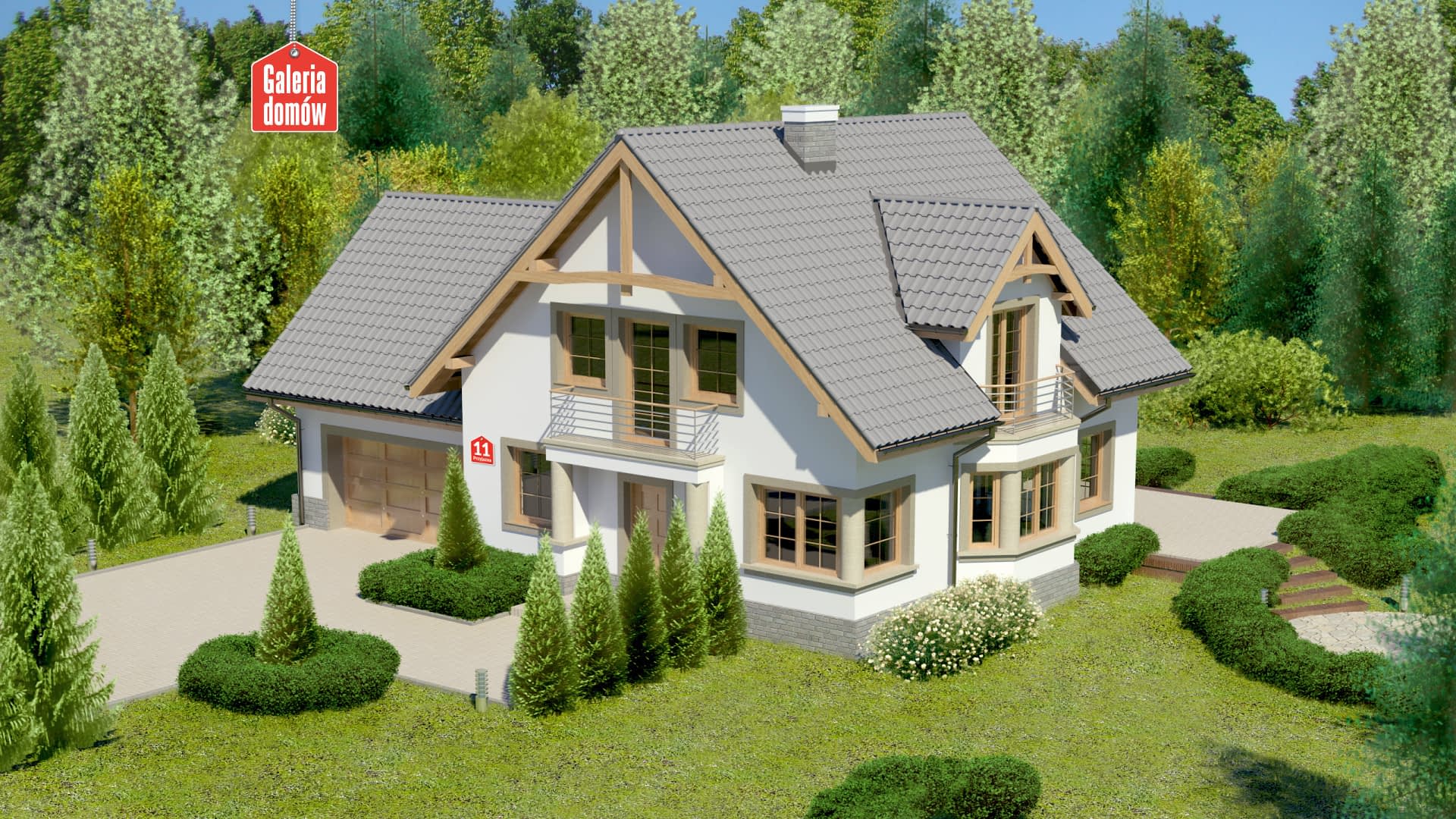

Dom przy Przyjaznej 11 jest podpiwniczonym wariantem projektu Dom przy Przyjaznej 8. Wprowadzenie podpiwniczenia wiąże się z uzyskaniem znacznej przestrzeni dodatkowej, która jest przeznaczona na kotłownię, pralnię z suszarnią oraz obszerne pomieszczenie gospodarcze. Zwiększa to w radykalny sposób możliwości związane z wykorzystaniem i przeznaczeniem dostępnych pomieszczeń. Zyskuje na tym wygoda i funkcjonalność kondygnacji nadziemnych. Projekt prezentowany jest w zmienionej, jasnej kolorystyce o wyraźnym rysunku elementów architektonicznych.Konstrukcja
Ściany zewnętrzne: pustak 25 cm, styropian 20 cm.Ściany nośne: pustak 25 cm.
Strop: monolityczny żelbetowy.
Dach: kąt nachylenia 42°, pokrycie - dachówka ceramiczna lub betonowa.
Rzuty

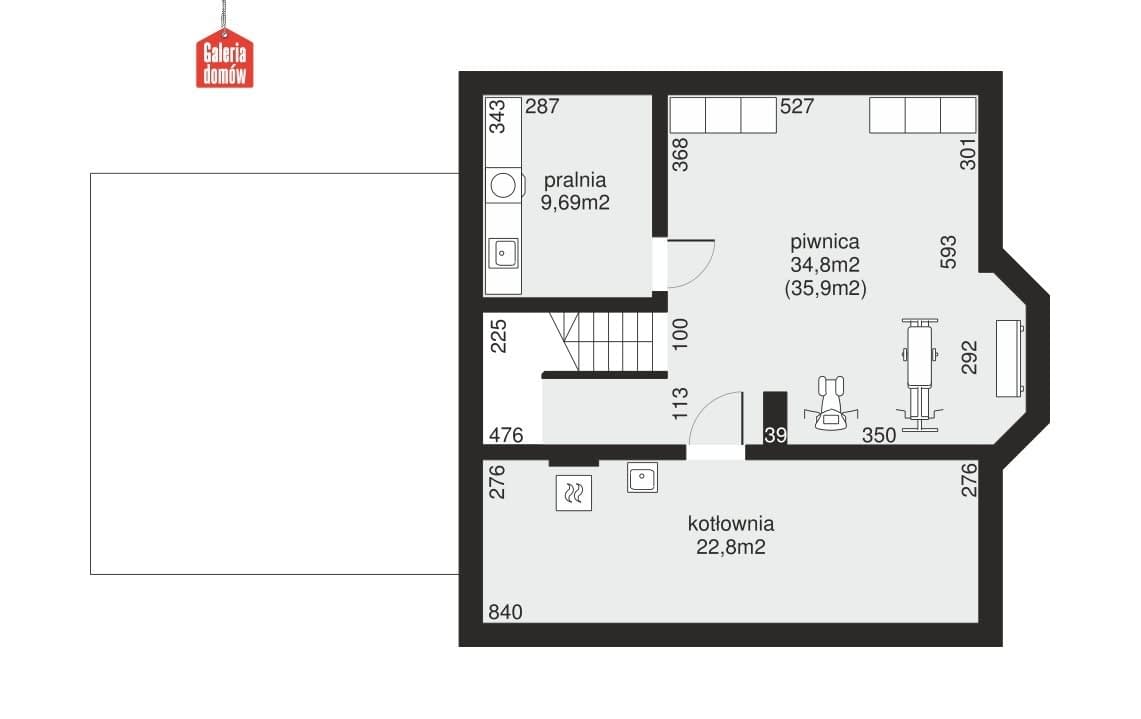

Piwnica
- 1 - Piwnica34.8 m²
- 2 - Kotłownia22.8 m²
- 3 - Pralnia9.69 m²

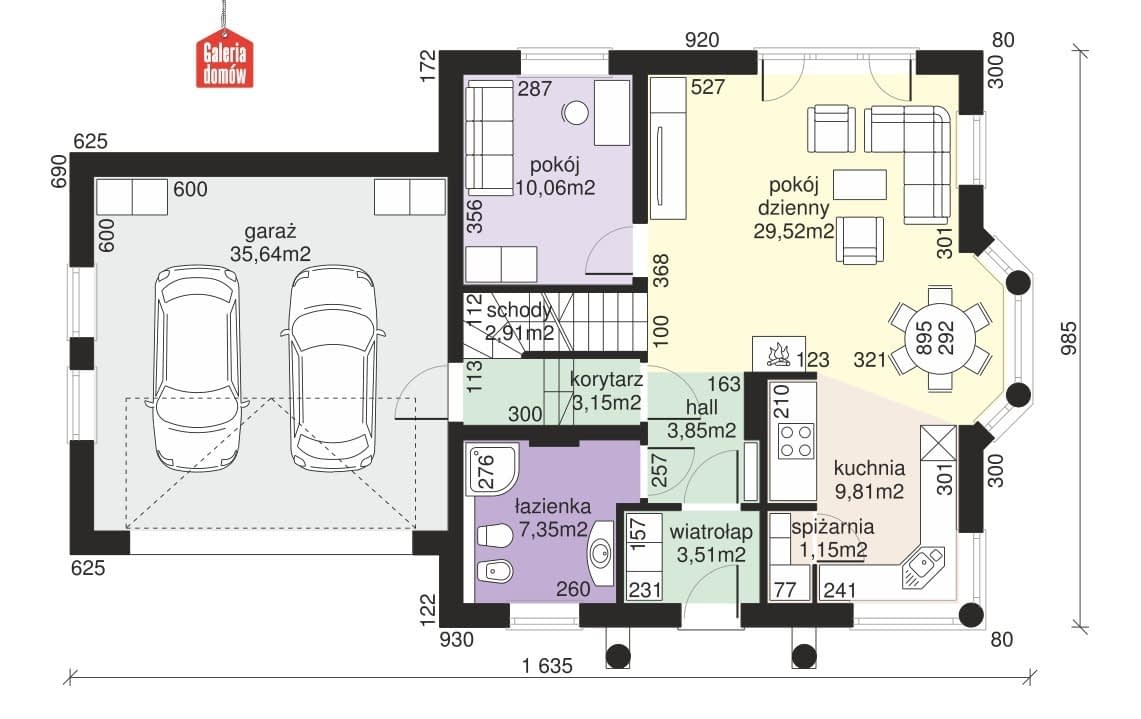

Parter
- 1 - Wiatrołap3.51 m²
- 2 - Hall3.85 m²
- 3 - Łazienka7.35 m²
- 4 - Korytarz3.15 m²
- 5 - Schody2.91 m²
- 6 - Garaż35.64 m²
- 7 - Pokój10.06 m²
- 8 - Pokój dzienny29.52 m²
- 9 - Kuchnia9.81 m²
- 10 - Spiżarnia1.15 m²

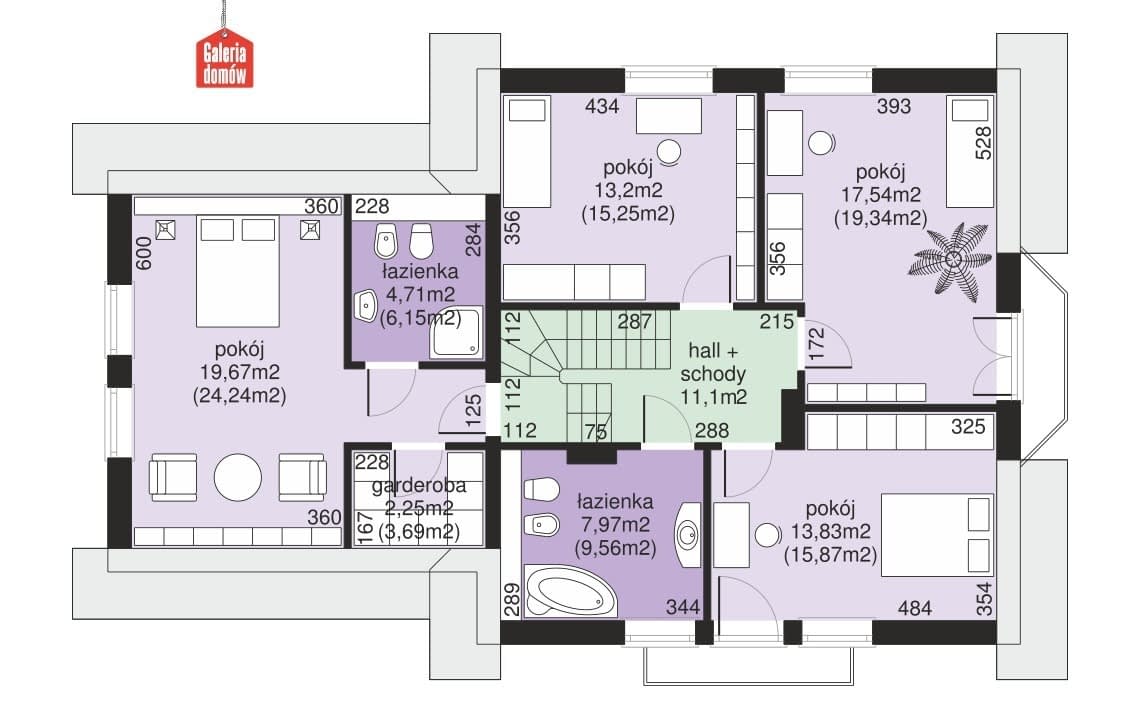

Poddasze
- 11 - Hall + schody11.1 m²
- 12 - Łazienka7.97 m²
- 13 - Garderoba2.25 m²
- 14 - Pokój19.67 m²
- 15 - Łazienka4.71 m²
- 16 - Pokój13.2 m²
- 17 - Pokój17.54 m²
- 18 - Pokój13.83 m²

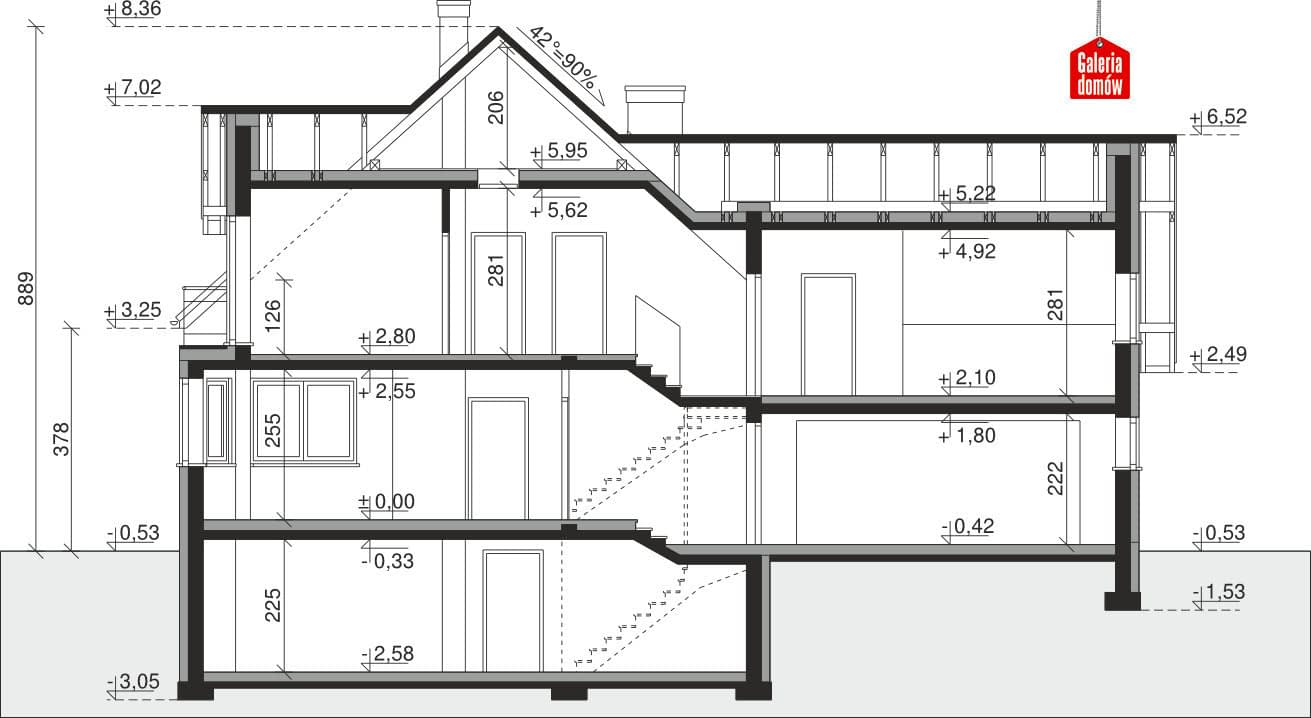

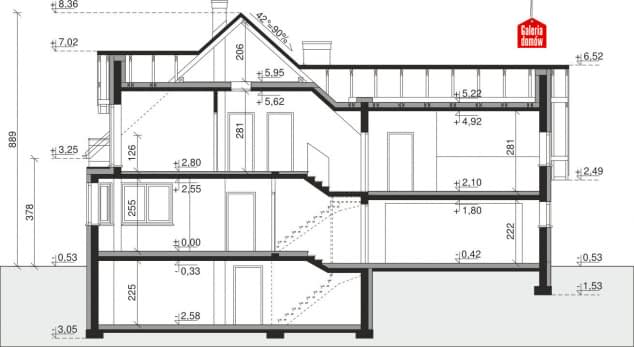

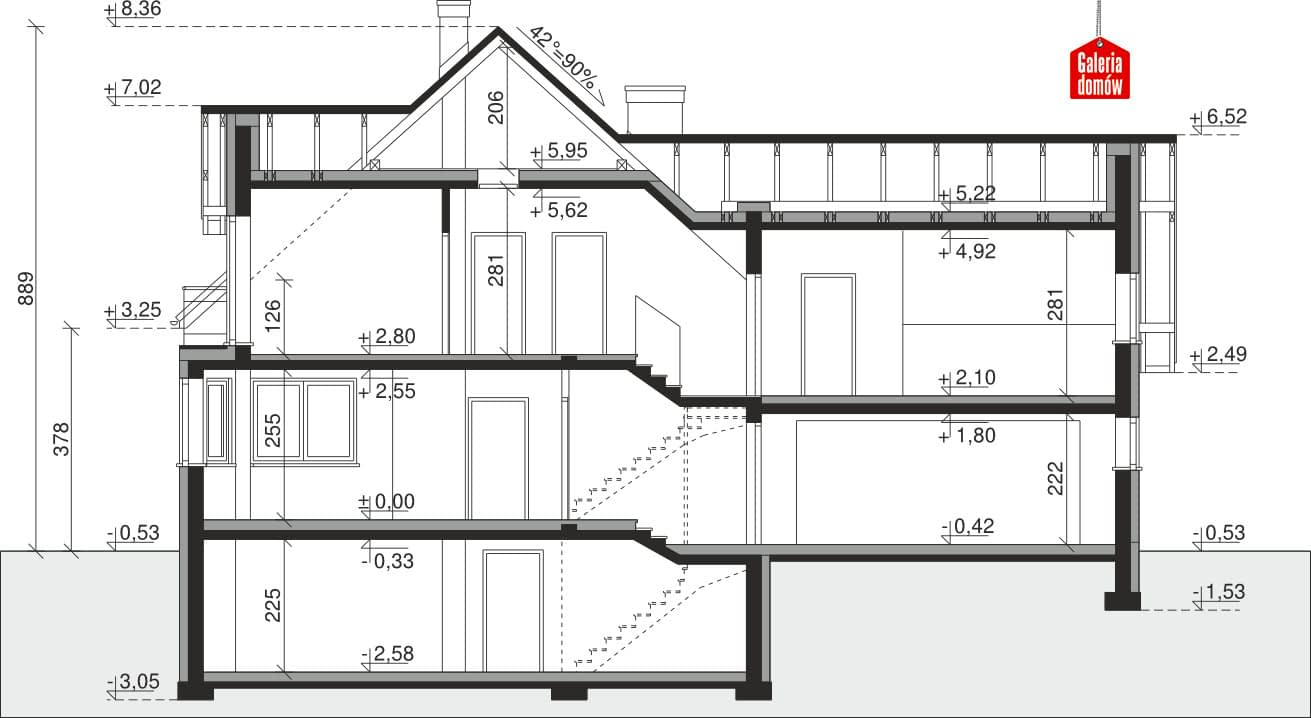

Przekrój

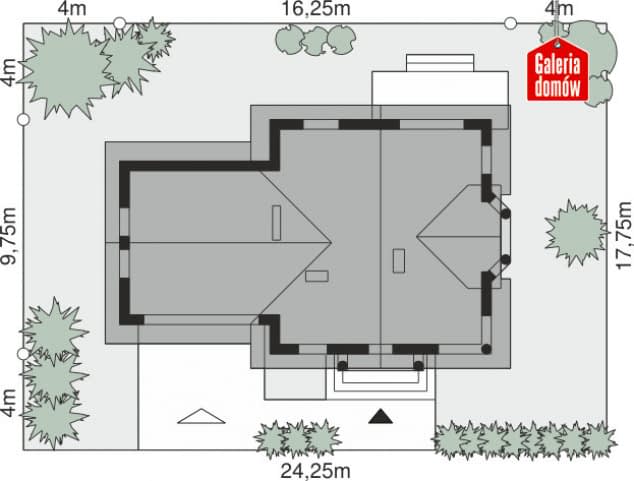

Sytuacja
Dane techniczne
- Powierzchnia użytkowa158.67 m²
- Powierzchnia zabudowy137.87 m²
- KominekTak
- Liczba łazienek3
- Liczba pokoi6
- Kubatura959.4 m³
- Wysokość domu8.98 m
- Minimalne wymiary działki24.35 x 17.85m
- GarażDwustanowiskowy
- Rodzaj dachuDwuspadowy
- Kąt nach. dachu42°
Instalacja grzewcza
- Instalacja grzewczainstalacja solarna, instalacja wentylacji mechanicznej
Zawartość projektu
Każdy egzemplarz dokumentacji składa się z z 6 egzemplarzy.Architekt wykonujący przystosowanie projektu gotowego tworzy projekt budowlany składający się z dwóch części - projektu architektoniczno-budowlanego (3 egzemplarze) oraz projektu technicznego (3 egzemplarze).
Projekt gotowy zawiera:
-projekt architektoniczny - zawierający opis oraz rysunki techniczne,
-projekt konstrukcyjny - składający się z opisu, obliczeń statycznych, rysunków oraz zestawień stali konstrukcyjnej i elementów więźby
-projekt wewnętrznych instalacji sanitarnych i grzewczych obejmujący instalacje: c.o., wodną, kanalizacyjną i gazową - zawierający opis, rysunki techniczne i zestawienia materiałów
-projekt wewnętrznej instalacji elektrycznej i odgromowej - składający się z opisu oraz rysunków technicznych.
We wszystkich egzemplarzach znajdą Państwo dołączony komplet uprawnień oraz niezbędne zaświadczenia projektantów o wpisach do izb zawodowych.
Zgoda na zmiany w pełnym zakresie dołączana jest automatycznie do projektu gotowego. Projektant dokonujący adaptacji projektu może wprowadzić następujące zmiany:
- wynikające z dostosowania budynku do warunków lokalnych
- zmiana technologii w zakresie użytych materiałów
- zmiana ilości, wielkości i usytuowania otworów okiennych i drzwiowych
- zmiana funkcji niektórych pomieszczeń
- zmiana wysokości pomieszczeń
- przesunięcie lub likwidacja niektórych ścian działowych
- zmiana obrysu zewnętrznego budynku
- adaptacja poddasza na cele mieszkalne
- zmiana wysokości ścian kolankowych
- zmiana geometrii połaci dachowych: kąta nachylenia, ilości i układu połaci dachowych (np. zmiana z wielospadowego, na dwuspadowy lub odwrotnie)
- zmiana lukarn na okna połaciowe (lub odwrotnie)
- zmiany szerokości biegów schodowych, liczby stopni i wymiarów schodów
- instalacji wewnętrznych
- zmiana ilości, wielkości i usytuowania trzonów kominowych
- zmiana wielkości i kształtu tarasów zewnętrznych
- wprowadzenie częściowego (całkowitego) podpiwniczenia budynku lub rezygnacja z podpiwniczenia
- dobudowanie garażu (wiaty garażowej) lub rezygnacja z garażu
- wykonanie lustrzanego odbicia
- likwidacja lub dodanie balkonu
- zmiana formy wejścia do budynku
- dobudowa do istniejącego budynku lub zestawienie w zabudowie bliźniaczej
- zmiana sposobu użytkowania budynku
- zmiany w układzie konstrukcji budynku na podstawie opracowania przez uprawnionego inżyniera budownictwa lądowego
Zmiany powyższe powinny być zaznaczone kolorem czerwonym w projekcie gotowym i podpisane przez osobę uprawnioną. W uzasadnionych przypadkach należy wykonać rysunki zamienne. Za zakres i poprawność przystosowania projektu gotowego (w tym wprowadzonych zmian) oraz za jego zgodność z obowiązującymi normami i przepisami budowlanymi w dniu składania projektu do zatwierdzenia, odpowiedzialność ponosi projektant przystosowujący projekt gotowy. Obowiązki z tytułu sprawowania nadzoru autorskiego przyjmuje na siebie projektant przystosowujący projekt gotowy.
