Projekt domu Dom przy Rubinowej 11

Name: Dom przy Rubinowej 11
Brand: Galeria domów
SKU: dom-przy-rubinowej-11
Price: 3990.00 PLN
Availability: InStock

Autor projektu:Galeria domów

Lustrzane odbicie

Dodaj do schowka

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.

3 990 zł

Zadaj pytanie

Typ projektuWolnostojący
StylNowoczesny
Powierzchnia użytkowa124 m²
KondygnacjeParterowy
GarażJednostanowiskowy
DachCzterospadowy
Kąt nach. dachu25°
Odbicie lustrzaneTak
Czas realizacjimax. czas realizacji 10 dni

Zobacz więcej >

Zadzwoń do konsultanta

502 503 202

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

502 503 202

sklep@wbudowie.pl

Zapytaj o termin realizacji

Opis projektu

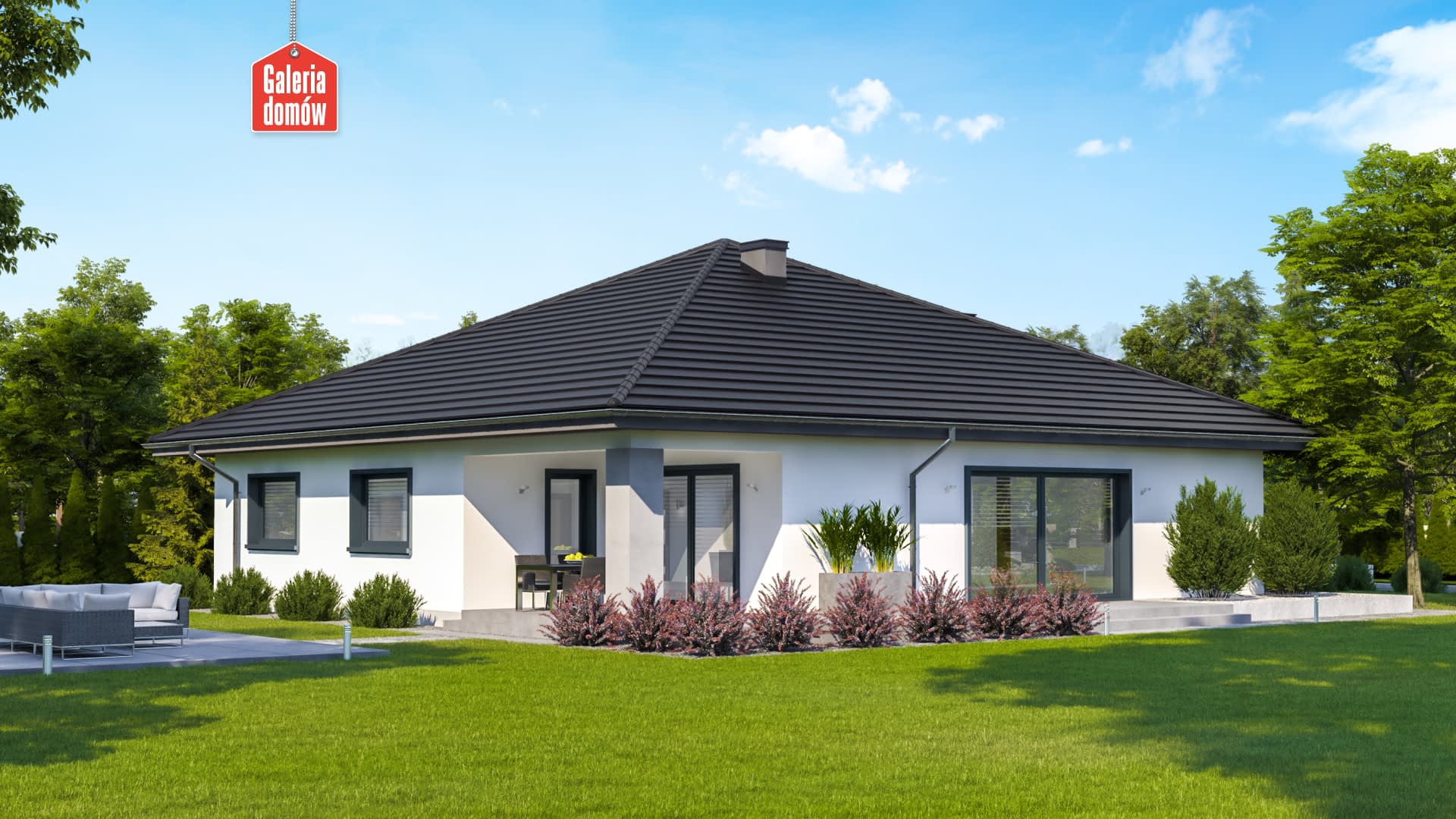

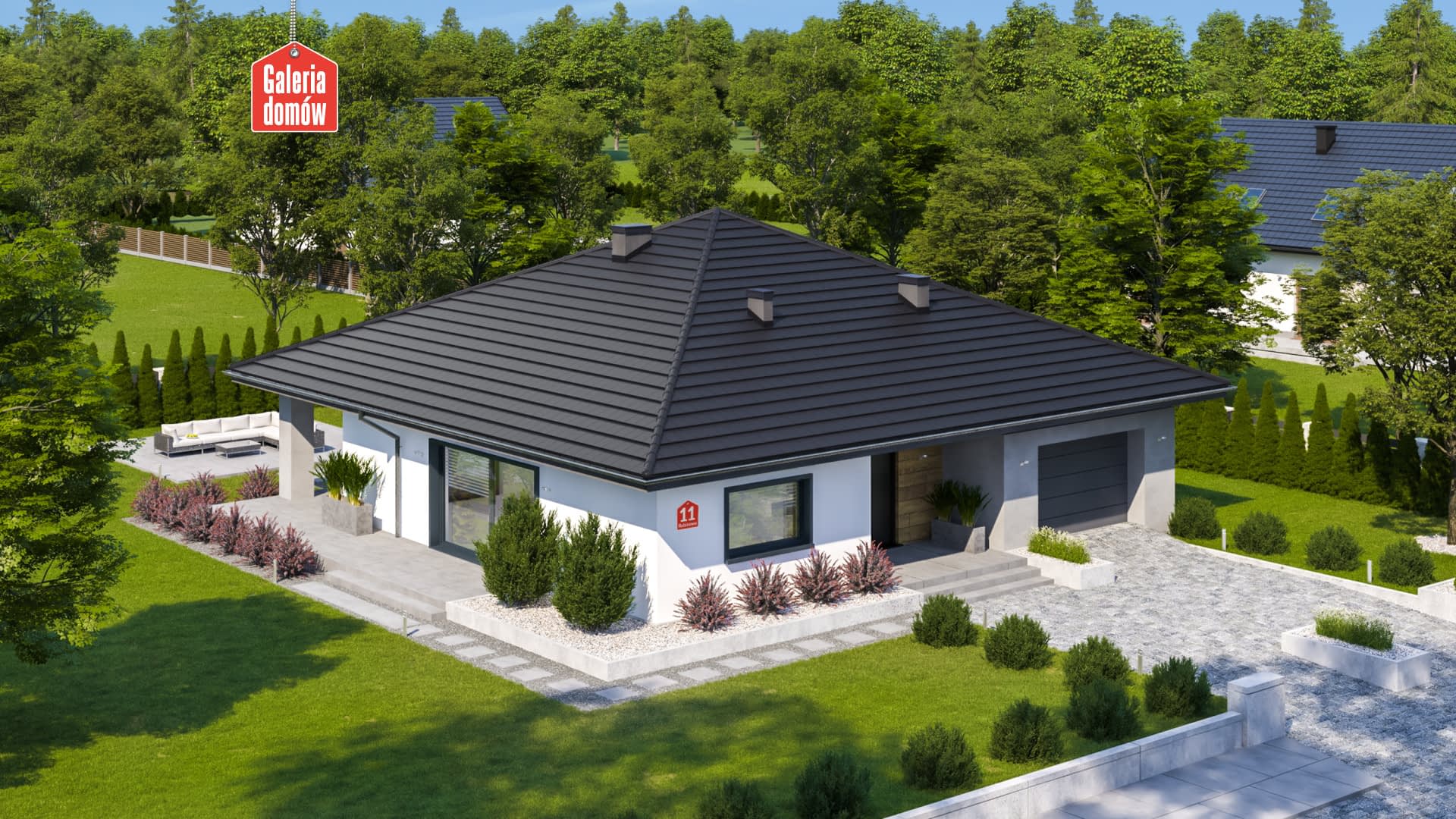

Projekt domu parterowego z garażem jednostanowiskowym i czterospadowym dachem. Powierzchnia użytkowa wynosi 124 m². Budynek zaprojektowany w technologii murowanej z więźbą tradycyjną, drewnianą. Program funkcjonalny przewiduje 3 sypialnie, otwartą strefę dzienną (kuchnia i salon), spiżarnię, 2 łazienki, pralnię oraz kotłownię zaprojektowaną na gaz z dodatkowym aneksem na paliwo stałe. Nowoczesny projekt domu, wykończenie zewnętrzne utrzymane w odcieniach bieli skontrastowanej z grafitową stolarką i dachówką. Dom przy Rubinowej 11 należy do grupy projektów energooszczędnych. Projekt dostosowany do norm eurokod i warunków technicznych WT 2021.

Konstrukcja

Ściany zewnętrzne: pustak 30 cm, styropian 20 cm.
Ściany nośne: pustak 25 cm.
Strop: monolityczny żelbetowy.
Dach: kąt nachylenia 25°, pokrycie - dachówka ceramiczna lub betonowa.

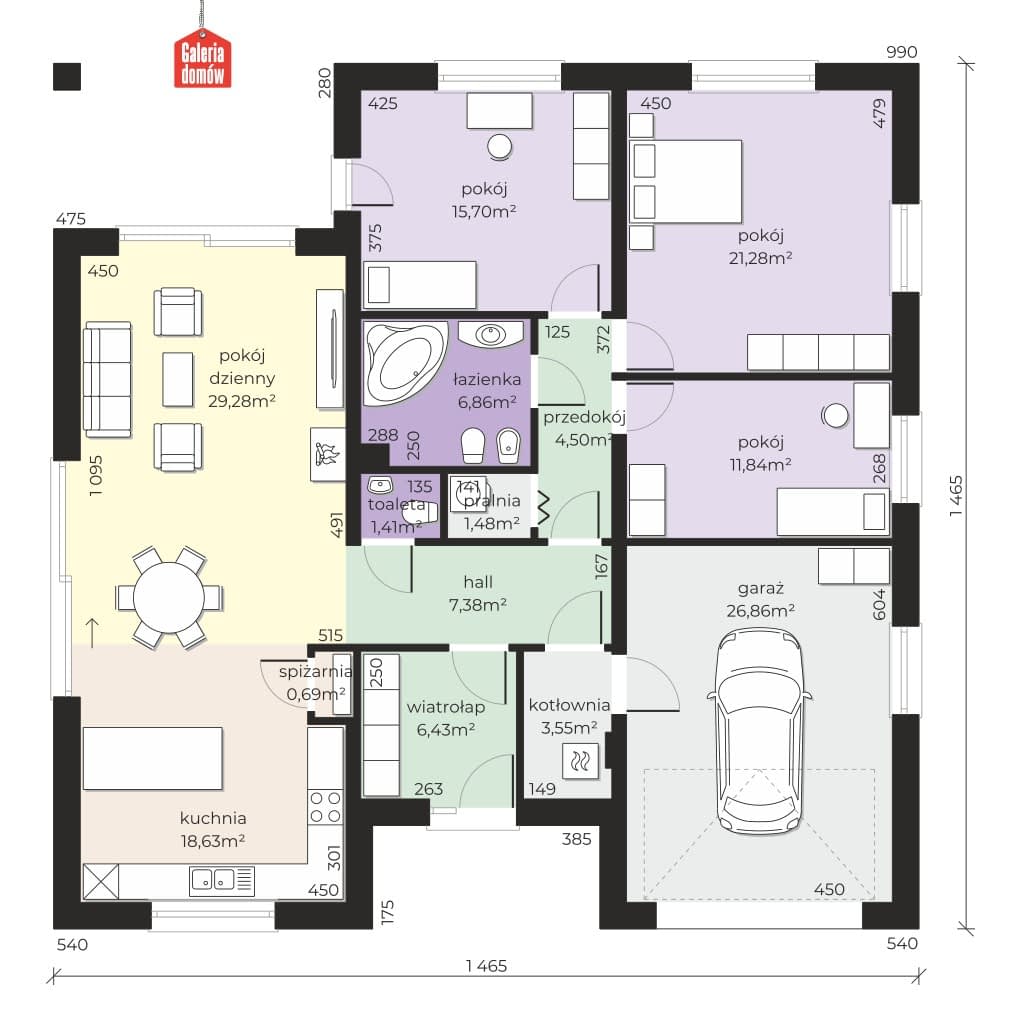

Rzuty

Parter

1 - wiatrołap6.43 m²
2 - hall7.38 m²
3 - spiżarnia0.69 m²
4 - kuchnia18.63 m²
5 - pokój dzienny29.28 m²
6 - toaleta1.41 m²
7 - pralnia1.48 m²
8 - przedpokój4.5 m²
9 - łazienka6.86 m²
10 - pokój15.7 m²
11 - pokój21.28 m²
12 - pokój11.84 m²
13 - garaż26.86 m²
14 - kotłownia3.55 m²

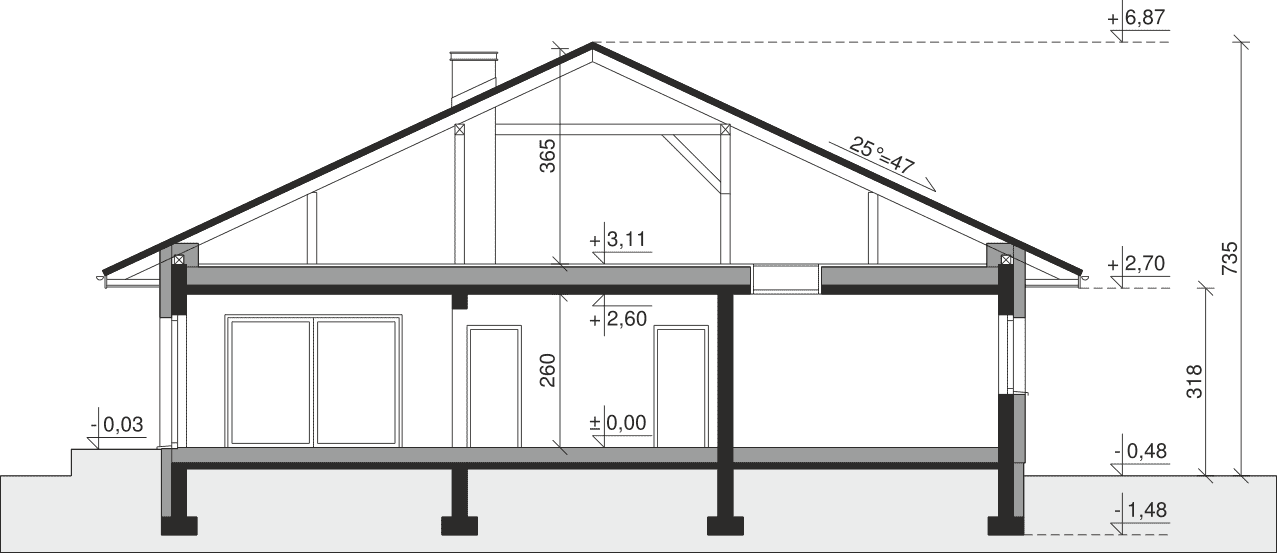

Przekrój

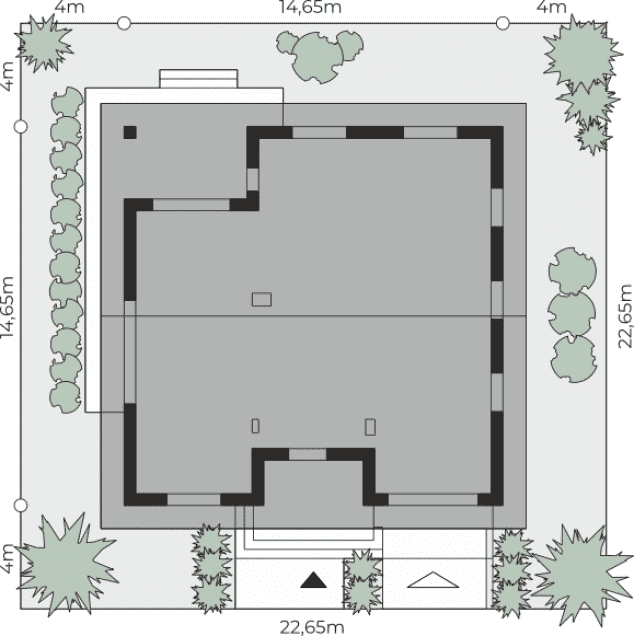

Sytuacja

Dane techniczne

Powierzchnia użytkowa124 m²
Powierzchnia zabudowy215.5 m²
KominekTak
Liczba łazienek2
Liczba pokoi4
Kubatura701.92 m³
Wysokość domu7.35 m
Minimalne wymiary działki22.65 x 22.65m
GarażJednostanowiskowy
Rodzaj dachuCzterospadowy
Kąt nach. dachu25°

Instalacja grzewcza

Instalacja grzewczainstalacja solarna, instalacja wentylacji mechanicznej

Zawartość projektu

Każdy egzemplarz dokumentacji składa się z z 6 egzemplarzy.Architekt wykonujący przystosowanie projektu gotowego tworzy projekt budowlany składający się z dwóch części - projektu architektoniczno-budowlanego (3 egzemplarze) oraz projektu technicznego (3 egzemplarze).

Projekt gotowy zawiera:
-projekt architektoniczny - zawierający opis oraz rysunki techniczne,
-projekt konstrukcyjny - składający się z opisu, obliczeń statycznych, rysunków oraz zestawień stali konstrukcyjnej i elementów więźby
-projekt wewnętrznych instalacji sanitarnych i grzewczych obejmujący instalacje: c.o., wodną, kanalizacyjną i gazową - zawierający opis, rysunki techniczne i zestawienia materiałów
-projekt wewnętrznej instalacji elektrycznej i odgromowej - składający się z opisu oraz rysunków technicznych.

We wszystkich egzemplarzach znajdą Państwo dołączony komplet uprawnień oraz niezbędne zaświadczenia projektantów o wpisach do izb zawodowych.

Zgoda na zmiany w pełnym zakresie dołączana jest automatycznie do projektu gotowego. Projektant dokonujący adaptacji projektu może wprowadzić następujące zmiany:

wynikające z dostosowania budynku do warunków lokalnych
zmiana technologii w zakresie użytych materiałów
zmiana ilości, wielkości i usytuowania otworów okiennych i drzwiowych
zmiana funkcji niektórych pomieszczeń
zmiana wysokości pomieszczeń
przesunięcie lub likwidacja niektórych ścian działowych
zmiana obrysu zewnętrznego budynku
adaptacja poddasza na cele mieszkalne
zmiana wysokości ścian kolankowych
zmiana geometrii połaci dachowych: kąta nachylenia, ilości i układu połaci dachowych (np. zmiana z wielospadowego, na dwuspadowy lub odwrotnie)
zmiana lukarn na okna połaciowe (lub odwrotnie)
zmiany szerokości biegów schodowych, liczby stopni i wymiarów schodów
instalacji wewnętrznych
zmiana ilości, wielkości i usytuowania trzonów kominowych
zmiana wielkości i kształtu tarasów zewnętrznych
wprowadzenie częściowego (całkowitego) podpiwniczenia budynku lub rezygnacja z podpiwniczenia
dobudowanie garażu (wiaty garażowej) lub rezygnacja z garażu
wykonanie lustrzanego odbicia
likwidacja lub dodanie balkonu
zmiana formy wejścia do budynku
dobudowa do istniejącego budynku lub zestawienie w zabudowie bliźniaczej
zmiana sposobu użytkowania budynku
zmiany w układzie konstrukcji budynku na podstawie opracowania przez uprawnionego inżyniera budownictwa lądowego

Zmiany powyższe powinny być zaznaczone kolorem czerwonym w projekcie gotowym i podpisane przez osobę uprawnioną. W uzasadnionych przypadkach należy wykonać rysunki zamienne. Za zakres i poprawność przystosowania projektu gotowego (w tym wprowadzonych zmian) oraz za jego zgodność z obowiązującymi normami i przepisami budowlanymi w dniu składania projektu do zatwierdzenia, odpowiedzialność ponosi projektant przystosowujący projekt gotowy. Obowiązki z tytułu sprawowania nadzoru autorskiego przyjmuje na siebie projektant przystosowujący projekt gotowy.
