- Typ projektuWolnostojący
- StylNowoczesny
- Powierzchnia użytkowa196.32 m²
- KondygnacjePiętrowy
- GarażDwustanowiskowy
- DachWielospadowy
- Kąt nach. dachu30°
- Odbicie lustrzaneTak
- Czas realizacjimax. czas realizacji 10 dni Zobacz więcej >
Opis
Opis projektu

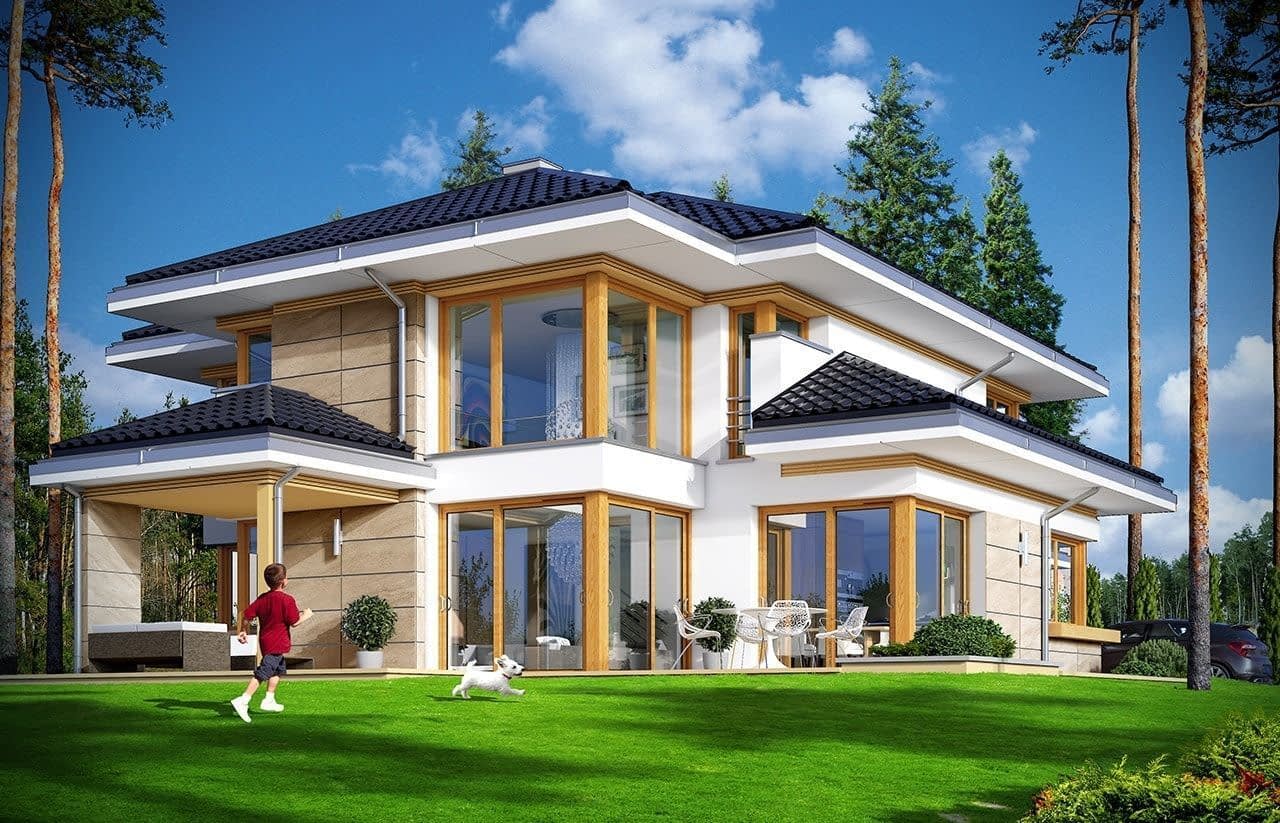

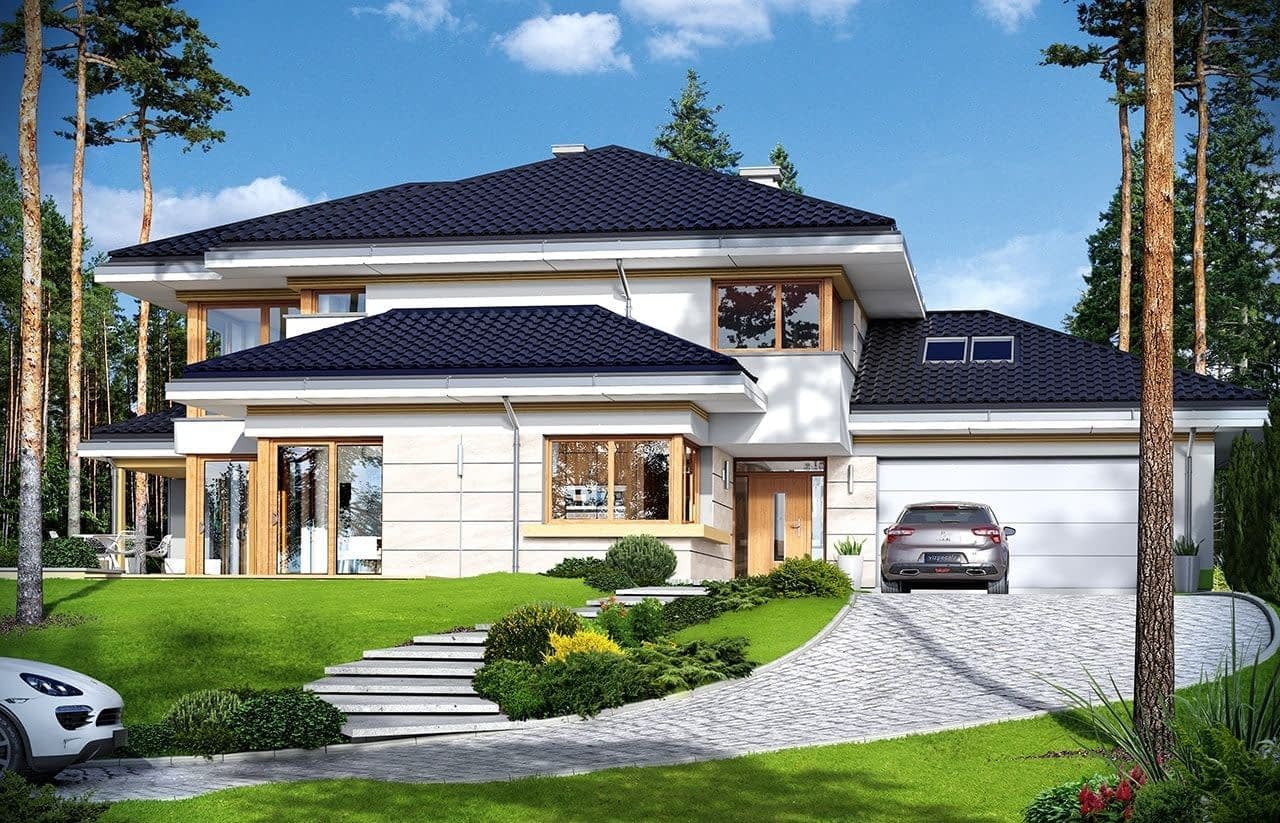

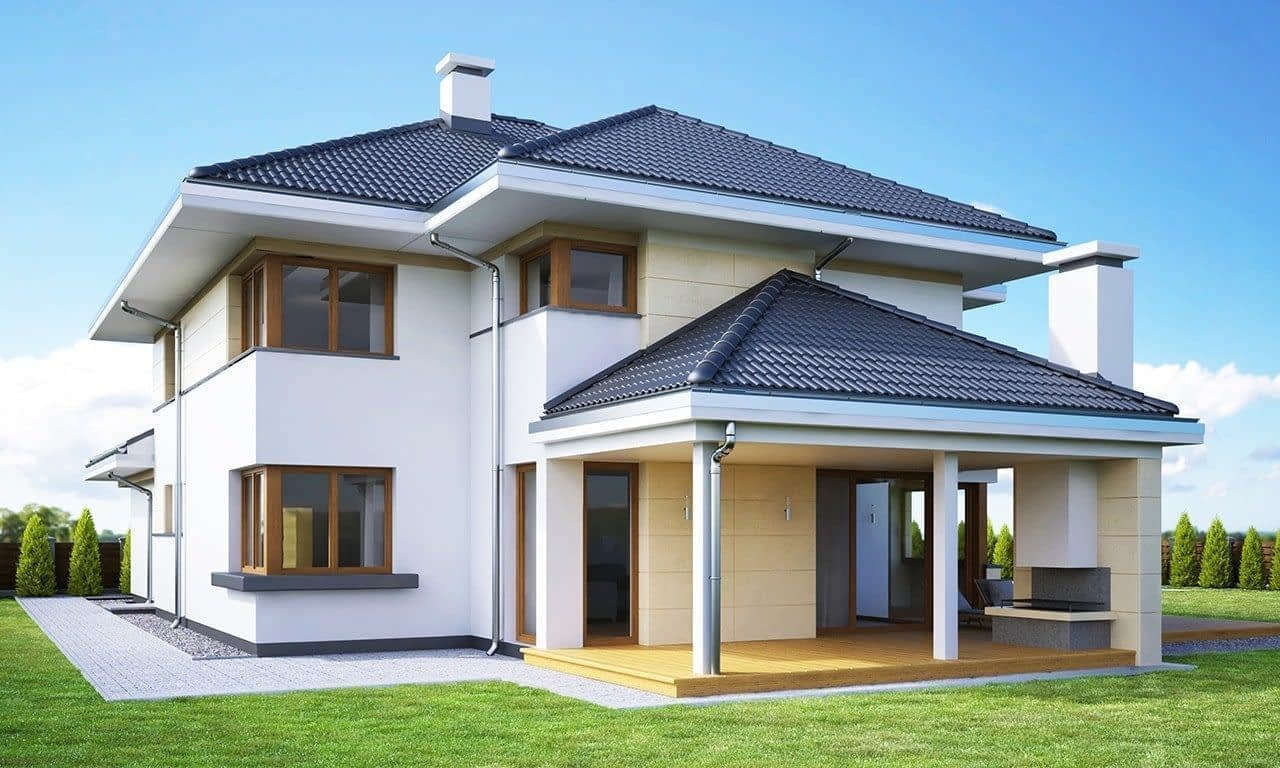

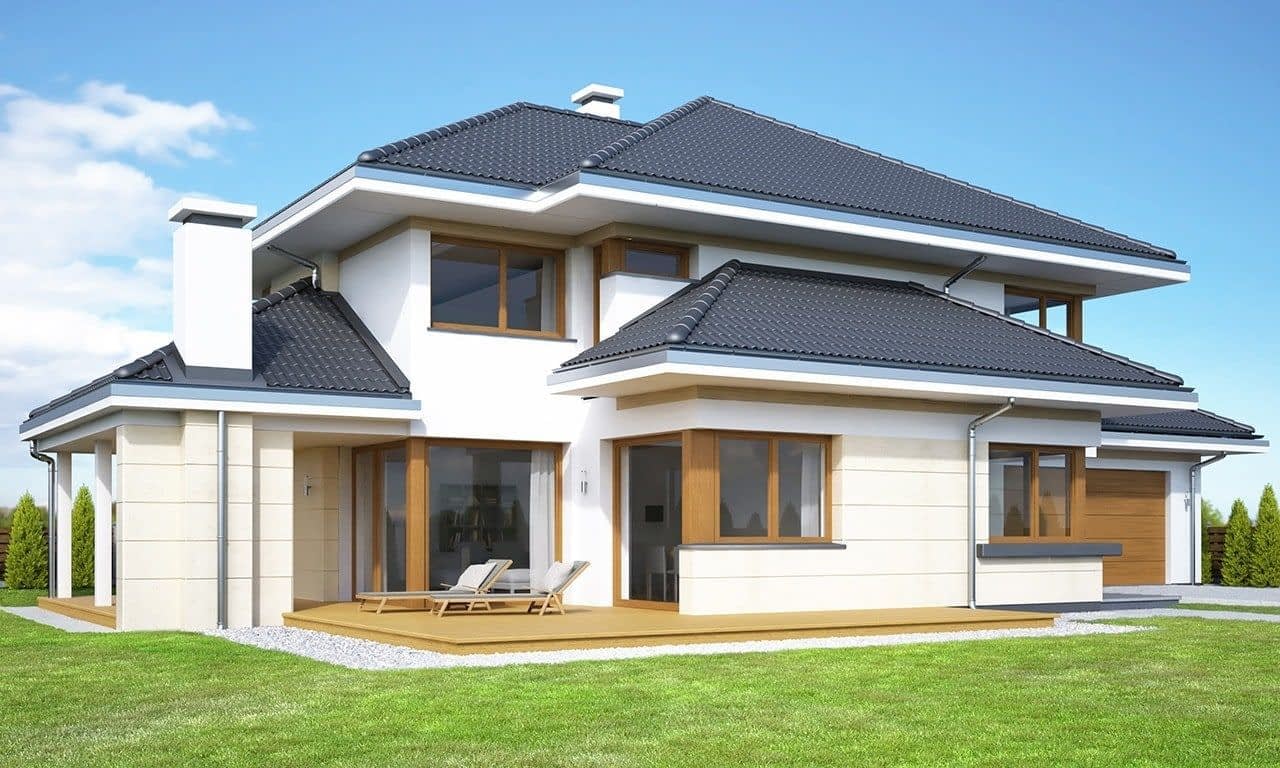

Dom z Widokiem 3 wariant E to wersja domu z innym układem pomieszczeń, stromszym dachem 30°, zmienionym zadaszeniem tarasu i bez antresoli – o powierzchni użytkowej 196,32 m².
Bez antresoli
Likwidacja antresoli daje pełną powierzchnię na piętrze. Dom ma 6 pokoi, 3 łazienki i kominek.
Parametry
Garaż ma 43,2 m², wysokość budynku 9,27 m.
- wymiary budynku: 22,00 × 13,00 m
- minimalna działka: 28,30 × 21,19 m
- dach wielospadowy 30°
- kubatura: 1054 m³
Ile kosztuje budowa?
Według kosztorysu MG Projekt stan surowy zamknięty to ok. 520 tys. zł, roboty wykończeniowe ok. 422 tys. zł, instalacje ok. 127 tys. zł, a realizacja domu pod klucz ok. 942 tys. zł. To kwoty netto (bez VAT), policzone na średnich krajowych cenach z Sekocenbudu dla budowy systemem gospodarczym. Rzeczywisty koszt będzie inny: zależy od regionu, ekipy, terminu budowy i wybranego standardu, więc traktuj te liczby jako punkt wyjścia do własnej wyceny.
Potrzebujesz Domu z Widokiem 3 z dachem 30°? Zamów projekt domu Dom z Widokiem 3 wariant E na wbudowie.pl.
Konstrukcja
Fundamenty: ławy i ściany fundamentowe z bloczków betonowych
Ściany zewnętrzne: ściany murowane - pustaki porotherm 25 + styropian + tynk cienkowarstwowy
Strop: żelbetowe monolityczne
Elewacje: tynk cienkowarstwowy na styropianie
Pokrycie dachu: dachówka ceramiczna
Rzuty

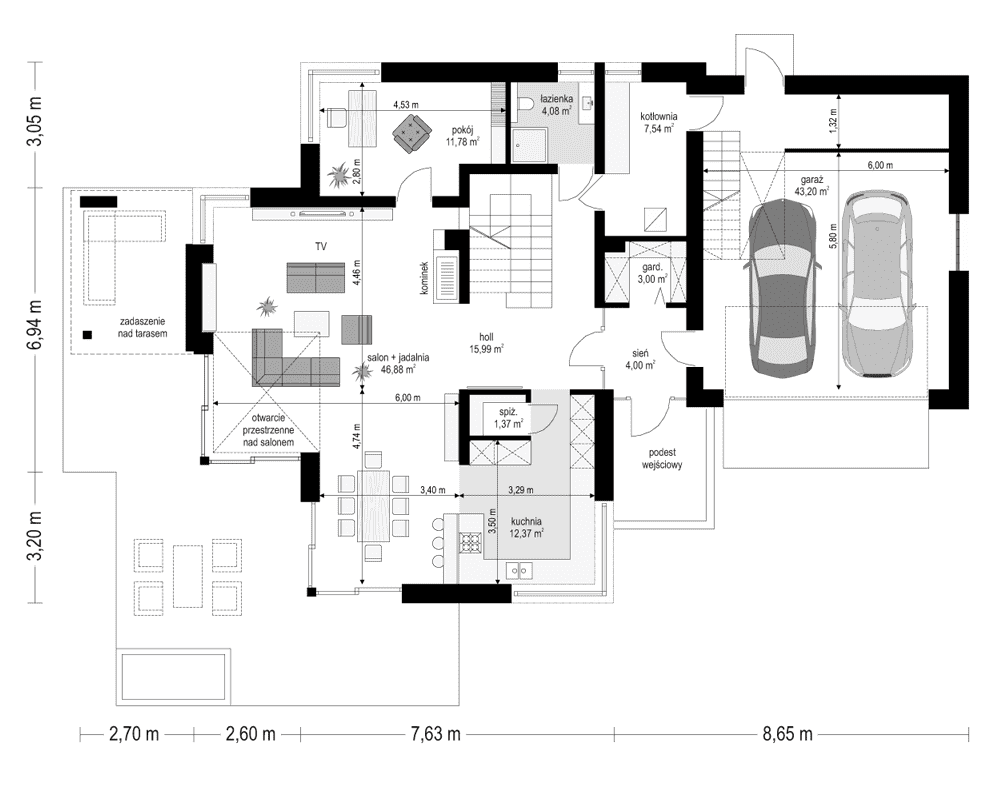

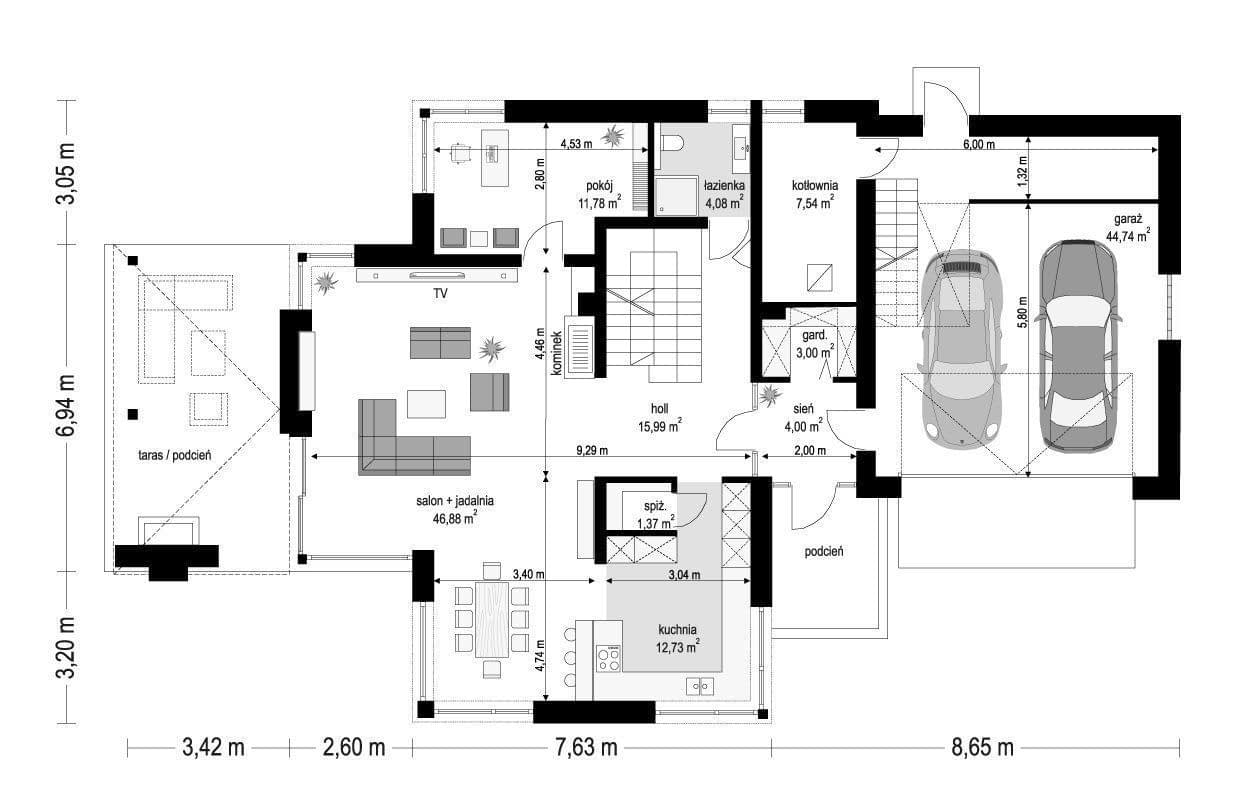

Parter

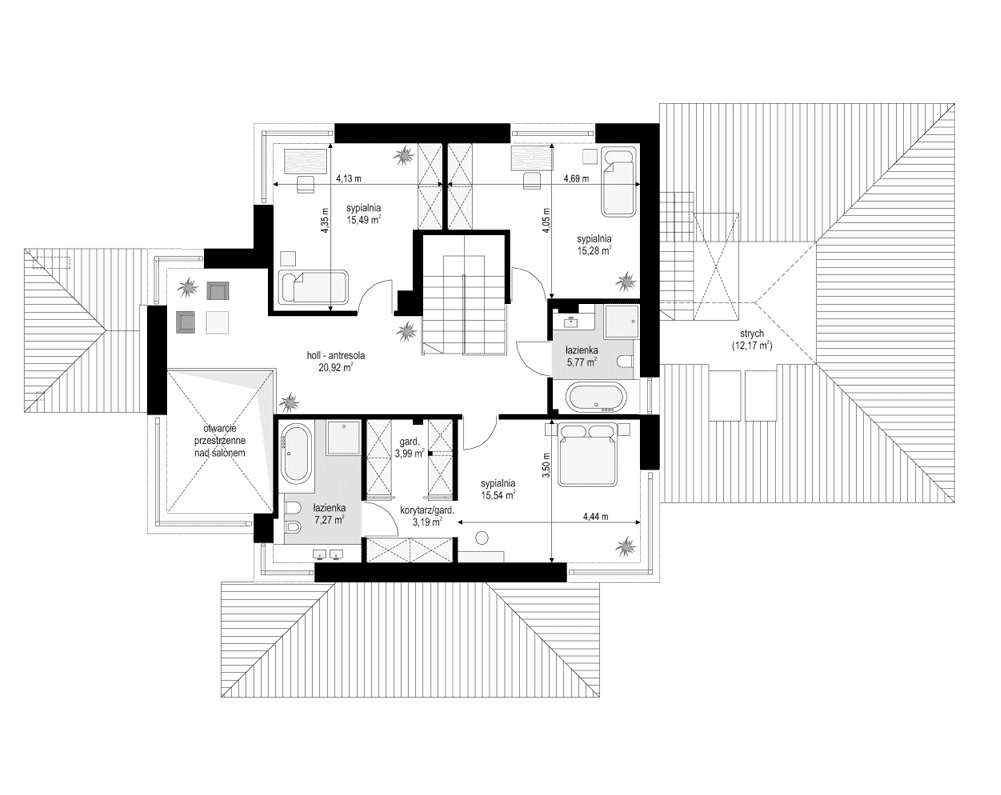

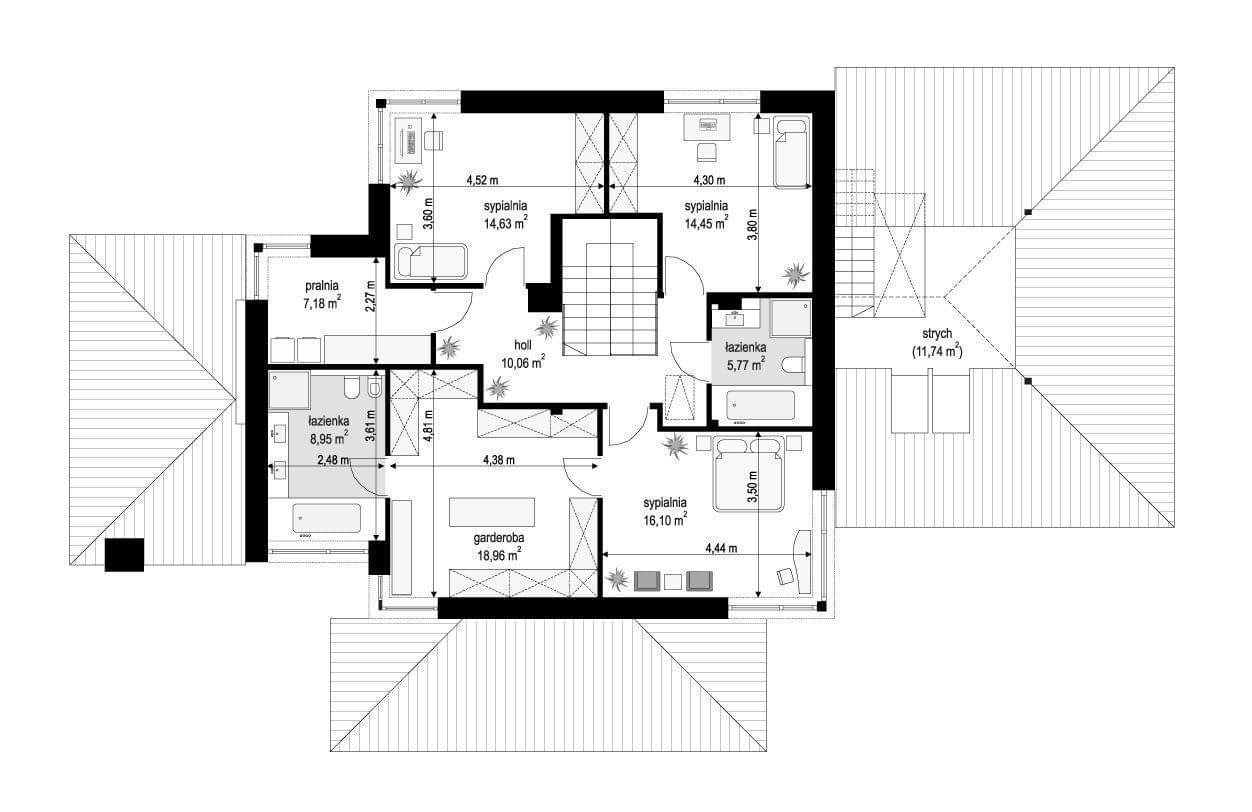

Piętro

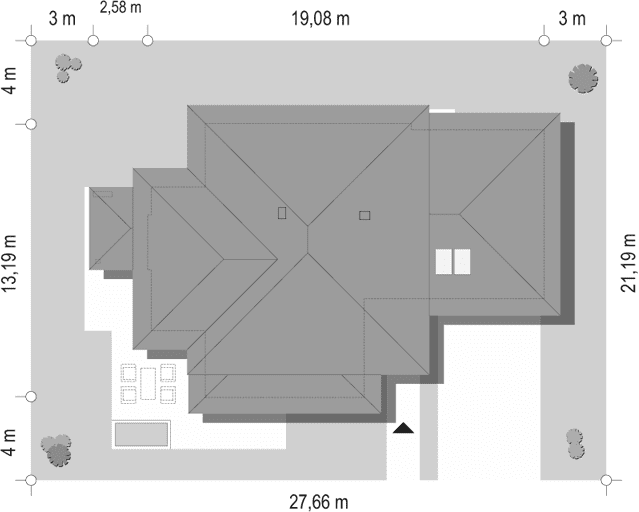

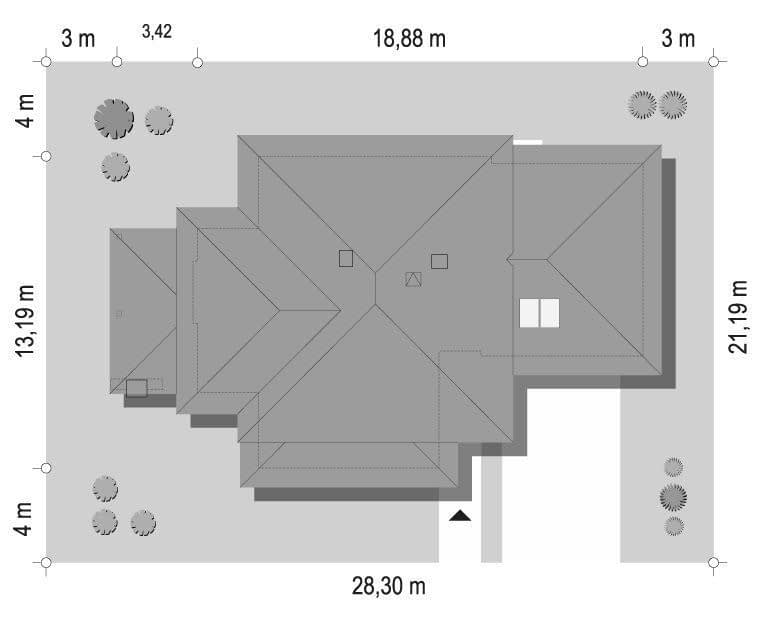

Sytuacja na działce
Dane techniczne
- Powierzchnia użytkowa196.32 m²
- Powierzchnia netto203.86 m²
- Powierzchnia zabudowy190.32 m²
- KominekTak
- Liczba łazienek3
- Liczba pokoi6
- Powierzchnia dachu345.36 m²
- Kubatura1053.76 m³
- Długość domu13 m
- Szerokość domu22 m
- Wysokość domu9.27 m
- Energia pierwotna67 kWh/m²/rok
- Energia końcowa59.9 kWh/m²/rok
- Minimalne wymiary działki21.19 x 28.3m
- GarażDwustanowiskowy
- Rodzaj dachuWielospadowy
- Kąt nach. dachu30°
Instalacja grzewcza
- EUco22 kwH/m²/rok
Koszty budowy
- Stan surowy361437 zł
- Stan surowy zamknięty520073 zł
- Koszt wykończenia421748 zł
- Koszt instalacji126767 zł
Zawartość projektu
W komplecie nowej wersji dokumentacji projektowej znajdują się 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego
Projekt architektoniczno-budowlany zawierający:
-opis architektoniczny z elementami konstrukcji,
-część rysunkowa: rzut parteru, poddasza/piętra, rzut dachu w skali 1:100, przekroje skala 1:50,
elewacje skala 1:100.
Projekt techniczny zawierający:
-opis techniczny i konstrukcyjny (obliczenia statyczne - w zależności od projektu włączone w projekt lub stanowiące odrębną teczkę).
Część rysunkowa architektura i konstrukcja:
-rzuty fundamentów, parteru, poddasza, stropu, więźby, dachu / w skali 1:50,
-przekroje przez budynek / budynek skali 1:50,
-elewacje budynku / w skali 1:50 (*niektóre projekty posiadają rysunki w skali 1:100 lub 1:75),
-zestawienie stolarki budowlanej okiennej i drzwiowej,
-szczegóły konstrukcji i ewentualne szczegóły budowlane,
Część instalacyjna:
-część opisowa do projektów instalacji elektrycznych, wodno-kanalizacyjnych, grzewczych, gazowych (jeśli występują).
Część rysunkowa do projektów instalacji:
-schematy instalacji elektrycznych, schemat rozdzielni, plan instalacji odgromowej,
-schematy instalacji wodno-kanalizacyjnej i ciepłej wody,
-schematy instalacji grzewczych,
-schemat instalacji gazowej (jeśli występują).
Do projektu dołączane jest zestawienie materiałowe, z wykazem elementów drewnianych oraz stali budowlanej.
Do projektu dołączone są kopie uprawnień wszystkich projektantów, oraz aktualne zaświadczenia o przynależności do izb zawodowych.
Projekt zawiera oświadczenie projektantów o poprawności projektu w świetle Prawa Budowlanego, a także zawiera informację dotyczącą bezpieczeństwa i ochrony zdrowia ( BIOZ).
Do projektu dołączona jest także zgoda na zmiany adaptacyjne. Zgoda dołączana jest do każdego projektu bezpłatnie. Na Państwa życzenie zakres zgody na zmiany możemy dowolnie rozszerzyć.
Pracownia zezwala na następujące zmiany i odstępstwa od projektu architektoniczno-budowlanego w trakcie jego przystosowywania do lokalizacji:
- Zmianę obrysu zewnętrznego ścian zewnętrznych.
- Zmianę obrysu wewnętrznego ścian zewnętrznych.
- Zmianę układu ścian wewnętrznych działowych.
- Zmianę funkcji, ilości i usytuowania poszczególnych pomieszczeń na dowolnej kondygnacji w projekcie.
- Zmianę ukształtowania, ilości i kąta nachylenia połaci dachowych.
- Zmianę ilości, umiejscowienia i wielkości otworów okiennych i drzwiowych.
- Zmianę rodzaju materiału i technologii wykonania ścian zewnętrznych oraz wewnętrznych oraz ścian fundamentowych.
- Zmianę rodzaju i technologii wykonania stropów nad dowolną kondygnacją.
- Zmianę umiejscowienia, kształtu i materiału wykonania schodów w budynku.
- Zmianę wielkości, kształtu i materiałów, bądź likwidacja: tarasów, podestów i balkonów.
- Likwidację lub dodanie dowolnej ilości:
- lukarn,
- wykuszy,
- podcieni,
- balkonów,
- loggii,
- kolumn,
- pilastrów,
- ganków,
- werand.
- Zmianę materiałów wykończeniowych, instalacyjnych, izolacyjnych.
- Zmianę rodzaju pokrycia dachowego.
- Doprojektowanie bądź likwidacja podpiwniczenia - częściowego lub całkowitego.
