Domena 103 1-A

2 440 zł

Projekt domu Domena 103 1-A

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
2 440 zł
Zadaj pytanie
  • Typ projektuWolnostojący
  • StylTradycyjny
  • Powierzchnia użytkowa135.7 m²
  • KondygnacjeParterowy
  • GarażJednostanowiskowy
  • DachDwuspadowy
  • Kąt nach. dachu35°
  • Odbicie lustrzaneTak
  • Czas realizacji30 dni
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Reklama

Opis

Opis projektu

DOMENA 103-1A  jest wersją DOMENY 103 A-T powstałą na działkę z wjazdem od południa.

Przedsionek z miejscem na szafę otwiera się na strefę dzienną, składającą się z przestronnego salonu połączonego z jadalnią oraz, łatwą do wydzielenia, kuchnią ze spiżarnią. Z funkcjonalnego holu mamy dostęp do dwóch łazienek oraz czterech pokoi. Jednostanowiskowy garaż dostępny jest z holu, a z garażu kotłownia z wyjściem na ogród.

Monolityczne schody prowadzą na antresolę, która stanowi atrakcyjny element wnętrza, a funkcjonalnie może być przeznaczona na bibliotekę, miejsce do pracy czy zaciszny kąt wypoczynkowy.

Duży strych nieużytkowy bez przeszkód można zaadaptować na cele użytkowe, na przykład jako dodatkowe pokoje.

Dom jest podobny do projektu: DOMENA 103, DOMENA 103 A-T, DOMENA 106, DOMENA 107 A, DOMENY 107, TIMOR PS, BETINA PS.

Wizualizacja jest propozycją tego jak dany projekt domu oraz jego otoczenie można zaaranżować. Sposób prowadzenia tarasu, kształt murków i elementy małej architektury typu pergole, donice itp. nie są objęte zakresem projektu. W związku z powyższym na projekcie budowlanym elementy te mogą nie być uwzględnione w projekcie ( patrz pergole ) lub zmieniony może być ich kształt i sposób prowadzenia ( wielkości tarasów, profil murków )





Konstrukcja

Propozycje rozwiązań materiałowych:

Fundamentybezpośrednie, na ławach fundamentowych
Ściany zewnętrznebloczki silikatowe 24 cm
+ styropian TERMO ORGANIKA typ Fasada 20 cm
Ściany wewnętrznebloczki silikatowe 24 cm i 18 cm (ściany działowe 12 cm i 8 cm), działowe z płyty G-K na ruszcie (poddasze)
StropTeriva (wersja z drewnianym stropem DOMENA 103)
Elewacjetynk - System Platinum firmy TERMO ORGANIKA,
okładzina z płytek elastycznych
Pokrycie dachudachówka ceramiczna lub blachodachówka
Konstrukcja dachutradycyjna drewniana
Schody wewnętrznedrewniane
Ogrzewanie

kocioł gazowy kondensacyjny lub kocioł na paliwo stałe,
dodatkowe źródło ciepła - kominek z płaszczem wodnym

Rzuty

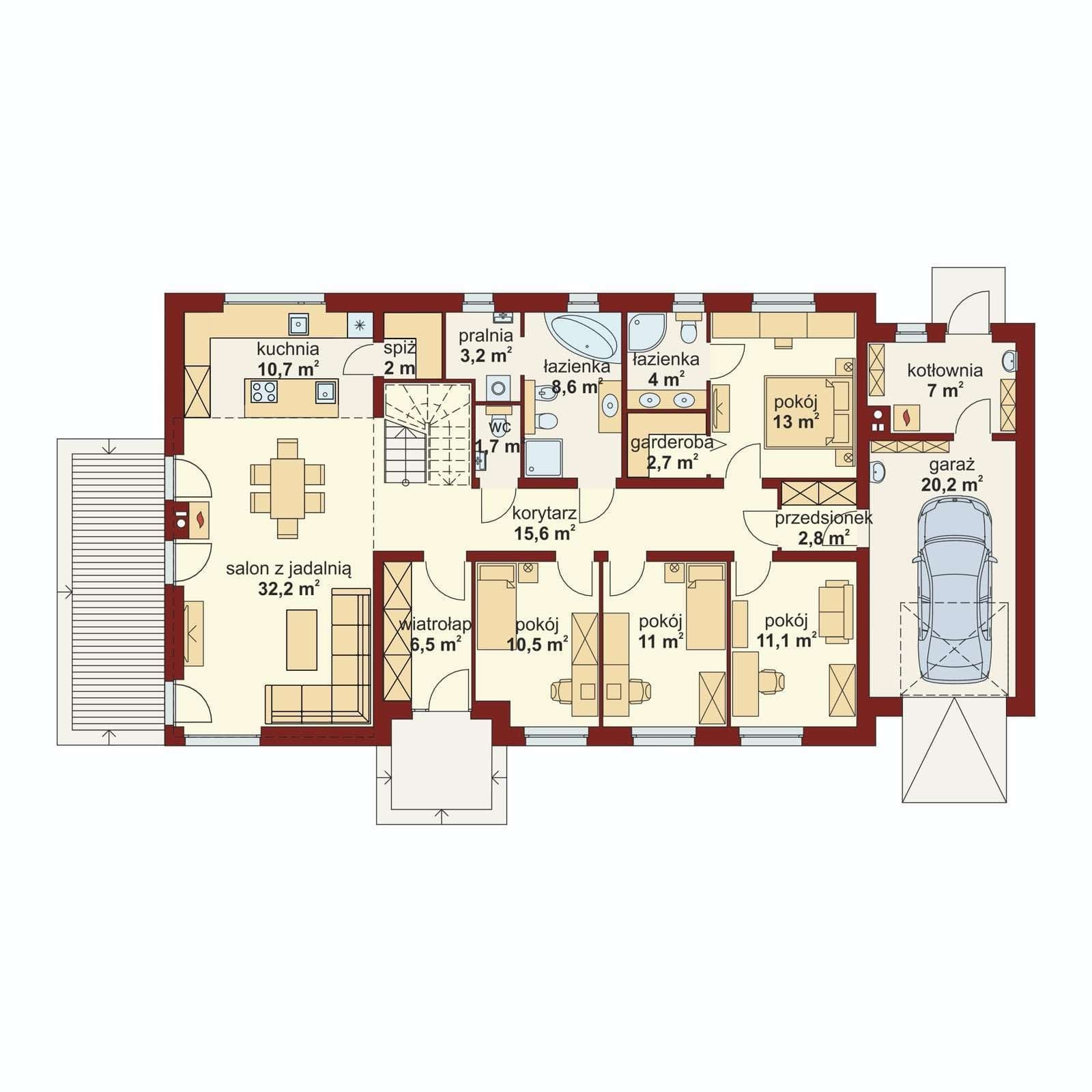

Rzut parteru

  • Pow. użytkowa:135.7 m²
  • Kotłowia:7 m²
  • Garaż:20.2 m²
  • 1. Wiatrołap:6.5 m²
  • 2. Korytarz:15.6 m²
  • 3. Kuchnia:10.7 m²
  • 4. Spiżarnia:2 m²
  • 5. Salon z jadalnią:32.2 m²
  • 6. Pokój:10.5 m²
  • 7. Pokój:11.1 m²
  • 8. Pokój.:11 m²
  • 9. Pralnia:3.2 m²
  • 10.Łazienka:8.6 m²
  • 11. Pokój:13 m²
  • 12. Garderoba:2.7 m²
  • 13. Łazienka:4 m²
  • 14. Przedsionek:2.8 m²
  • 15. WC:1.3 m²
  • 16. Kotłownia:6.9 m²
  • 17. Garaż:20.2 m²
Rzut projektu Domena 103 1-A - Rzut parteru

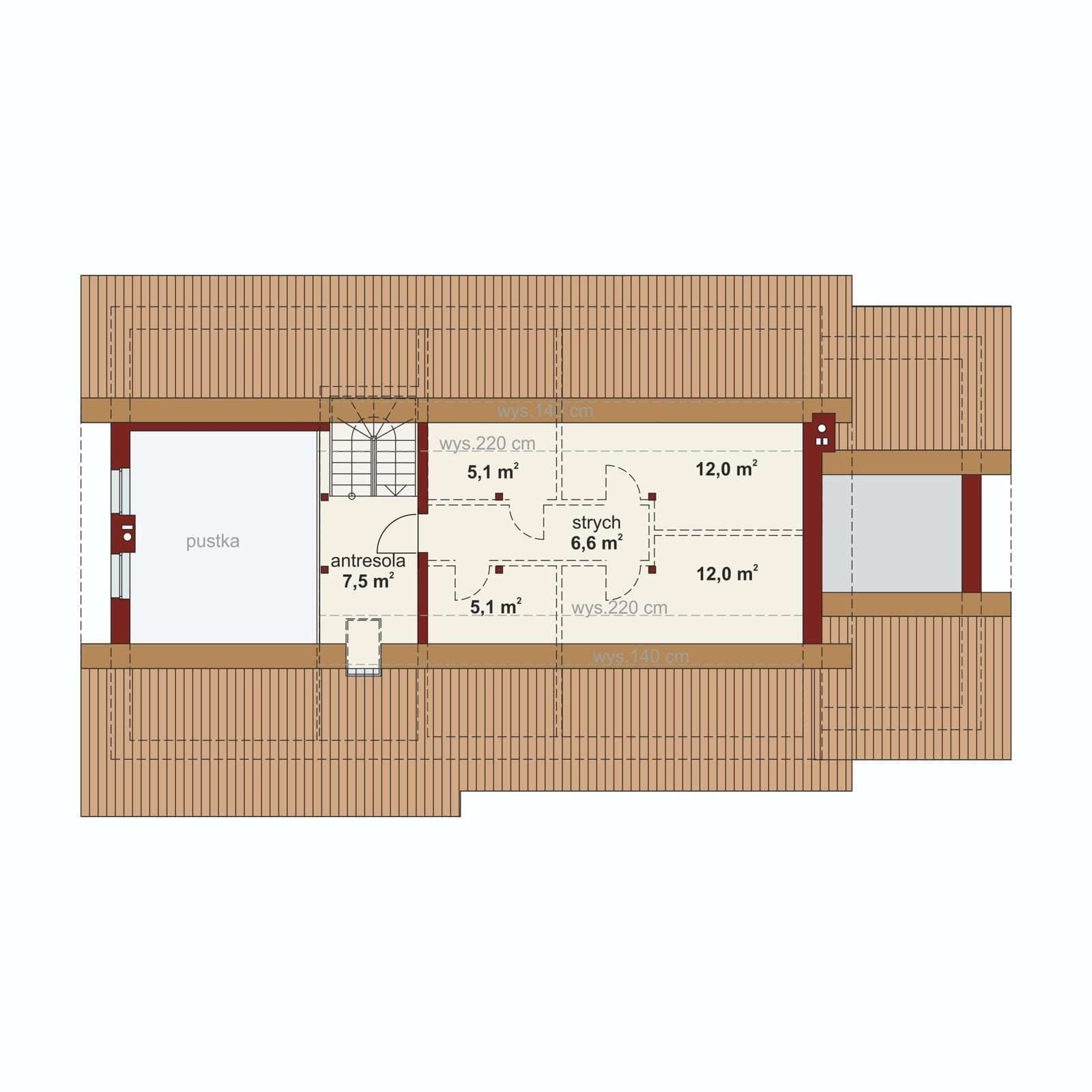

Rzut strychu

  • Pow. użytkowa:50.8 m²
  • Antresola:7.5 m²
  • Strych:43.382 m²
Rzut projektu Domena 103 1-A - Rzut strychu

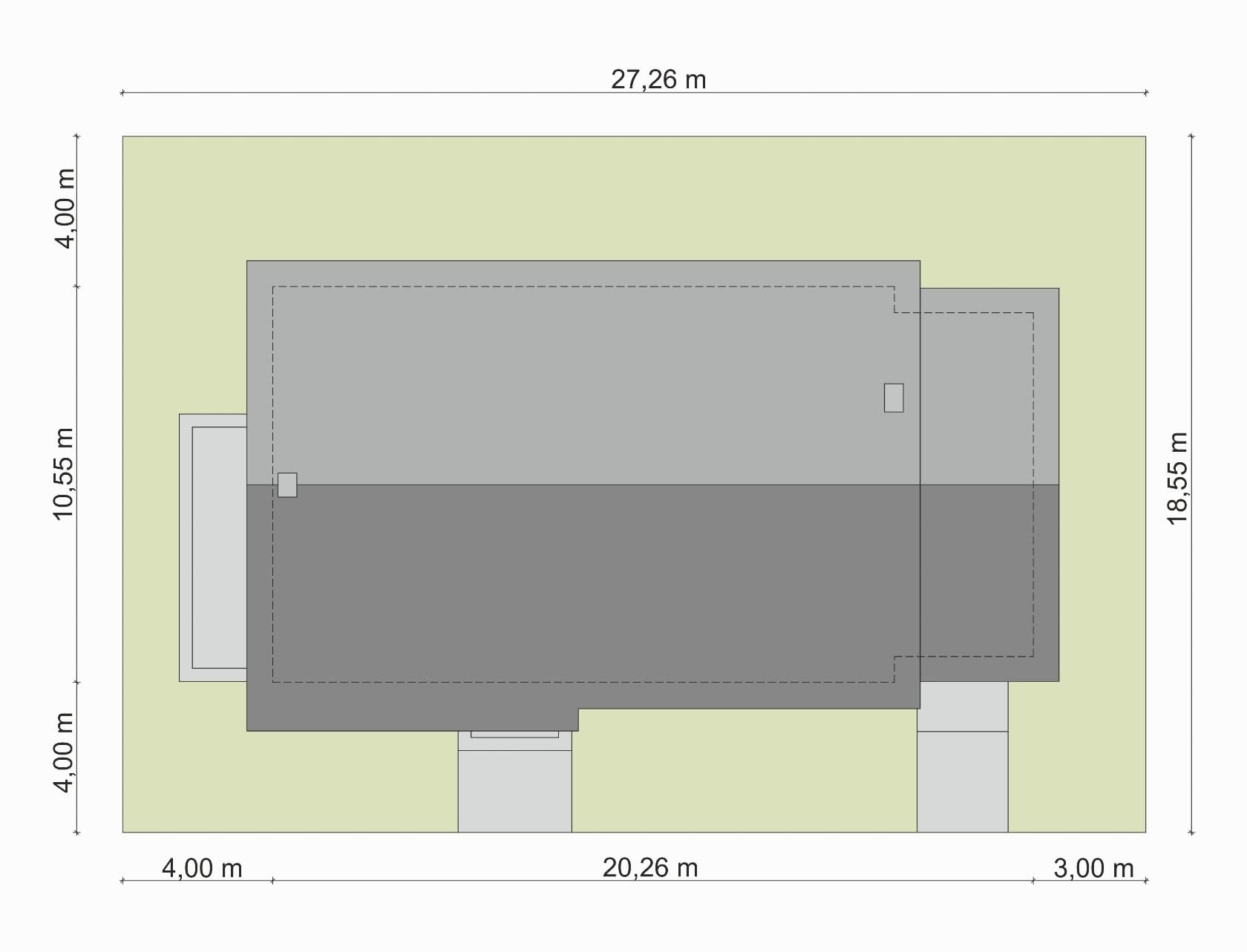

Plan sytuacyjny

Rzut projektu Domena 103 1-A - Plan sytuacyjny

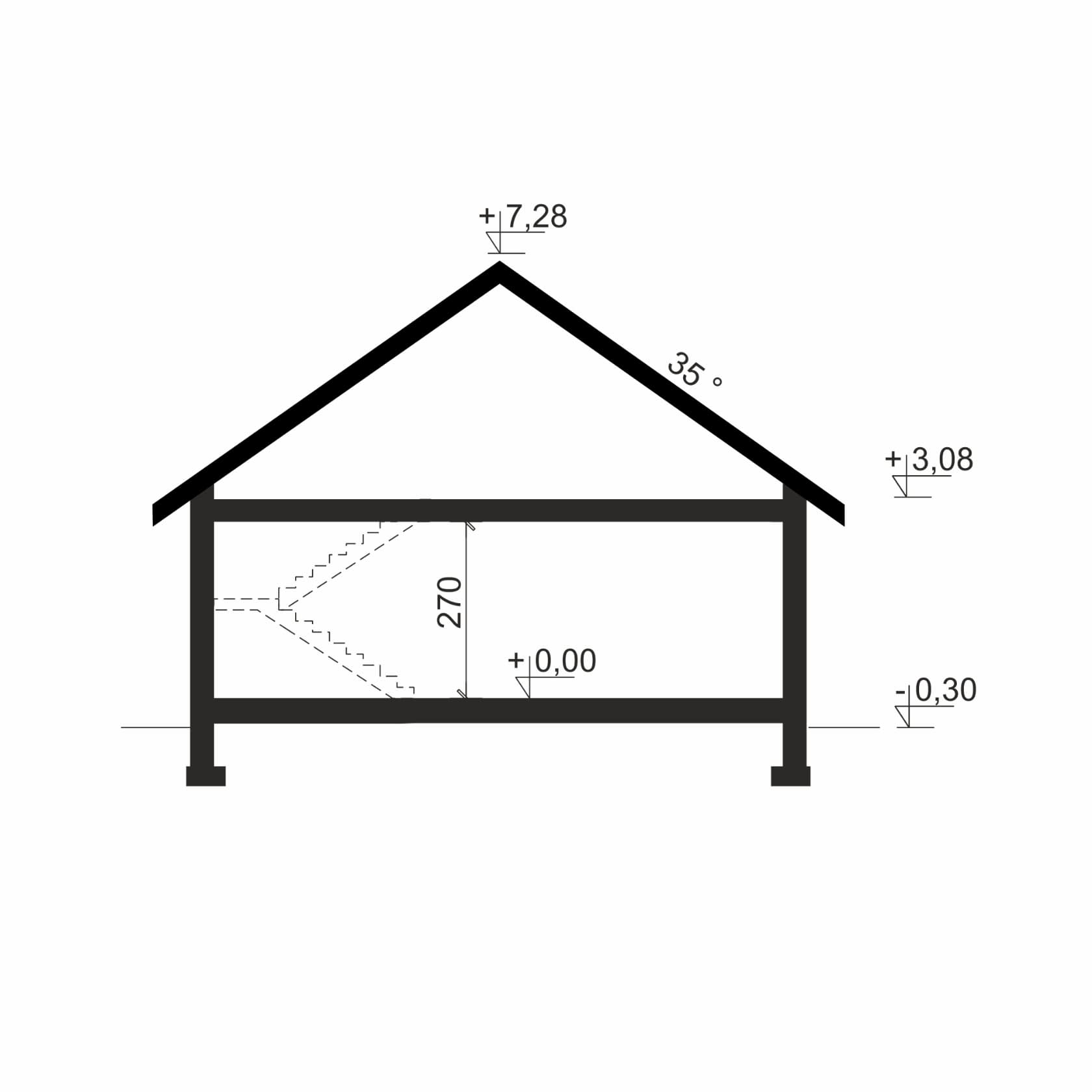

Przekrój

Rzut projektu Domena 103 1-A - Przekrój

Dane techniczne

  • Powierzchnia użytkowa135.7 m²
  • Powierzchnia zabudowy208.3 m²
  • KominekTak
  • Liczba pokoi5
  • Powierzchnia dachu320.68 m²
  • KalenicaRównoległa
  • Kubatura566.68 m³
  • Długość domu10.55 m
  • Szerokość domu20.26 m
  • Wysokość domu7.58 m
  • Minimalne wymiary działki18.55 x 27.26m
  • GarażJednostanowiskowy
  • Rodzaj dachuDwuspadowy
  • Kąt nach. dachu35°

Instalacja grzewcza

  • Instalacja grzewcza

    kocioł gazowy kondensacyjny lub kocioł na paliwo stałe,
    dodatkowe źródło ciepła - kominek z płaszczem wodnym

Zawartość projektu

Dokonując zakupu w naszej Pracowni otrzymujecie Państwo 4 komplety dokumentacji architektoniczno – budowlanej zgodnej z normami budowlanymi , wykonanej przez doświadczonych inżynierów o uprawnieniach których zaświadczają dołączone do projektu dokumenty. Poszczególne egzemplarze są drukowane na wysokiej klasy sprzęcie i zapakowane w elegancką teczkę firmową. Poszczególne elementy dokumentacji to kolejno części:

architektoniczna– składają się na nią:

  • opis techniczny - zawiera rozwiązania funkcjonalne projektu, wielkości powierzchni ( całkowitej, zabudowy, użytkowej ), kubatury, wysokość kalenicy itp., proponowane rozwiązania materiałowe i wykończeniowe,

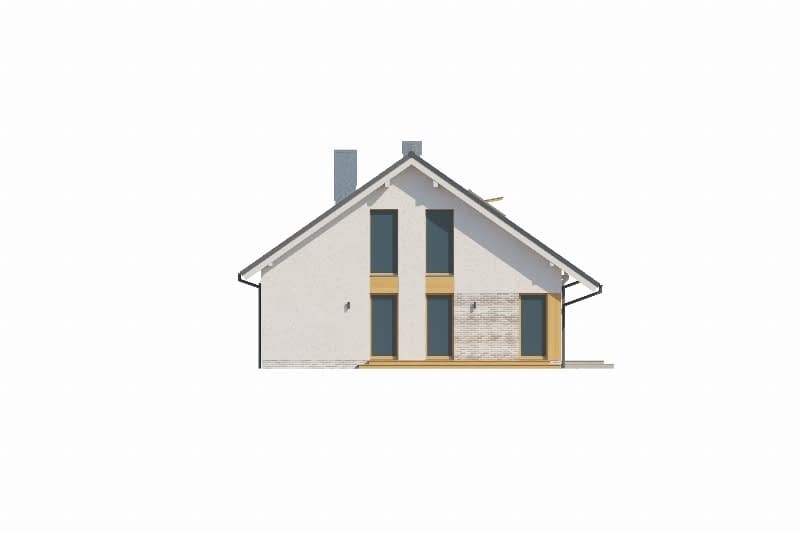

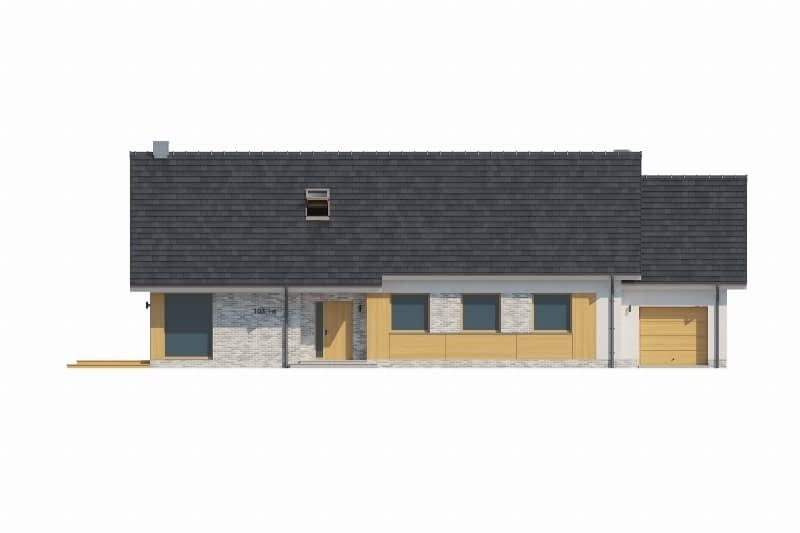

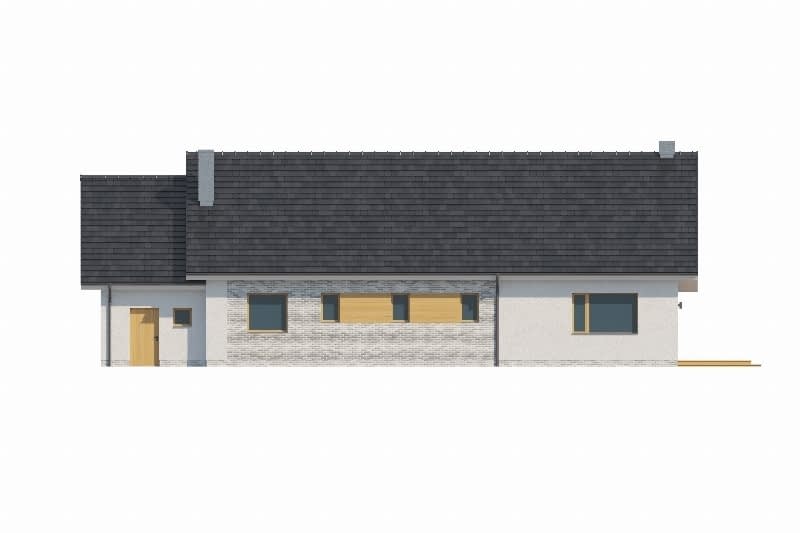

  • widoki elewacji obrazujące wygląd domu z każdej strony w skali 1:00
  • rzuty poziome kondygnacji ( rozmieszcze
  • rzut dachu w skali 1:100,
  • przekroje pionowe ze szczególnym uwzględnieniem miejsc charakterystycznych budynku wykonane w skali 1:50,
  • zestawienie stolarki drzwiowej i okiennej z ilościami i wymiarami.

konstrukcyjna – zawiera rysunki techniczne w rozpiętości skal od 1:20 do 1:100

  • opis techniczny rozwiązań konstrukcyjnych wraz z proponowanymi materiałami
  • rzuty fundamentów, stropów i więźby dachowej
  • rozwiązania detali konstrukcyjnych
  • obliczenia statyczne
  • zestawienia stali i drewna

instalacyjna – to szereg projektów branżowych, których rysunki wykonano w skali 1:100 prezentujących miedzy innymi rozmieszczenie elementów instalacji:

  • elektrycznej ,
  • wodno-kanalizacyjnej
  • gazowej,
  • centralnego ogrzewania.

projektowana charakterystyka energetyczna – wyliczana zgodnie z najnowszą metodologią obowiązującą od 3 października 2014 roku. Charakterystyka musi ona być adaptowana do lokalnych uwarunkowań przez osobę uprawnioną.

  • bilans mocy ,
  • właściwości cieplne przegród,
  • sprawności instalacji grzewczej,
  • wentylacja,
  • izolacja cieplna przewodów,

charakterystyka ekologiczna – zgodna z najnowszymi normami

  • zapotrzebowanie w wodę i odprowadzenie ścieków,
  • emisja zanieczyszczeń gazowych,
  • rodzaj i ilość wytwarzanych odpadów,
  • wentylacja,
  • izolacja cieplna przewodów,

analiza porównawcza systemów alternatywnych – zgodna z najnowszymi normami

Projektant adaptujący projekt gotowy może bez zgody autora wprowadzić następujące zmiany:

  • Wynikające z dostosowania budynku do warunków gruntowych.
  • Wymiarów fundamentów.
  • Wprowadzenie częściowego lub całkowitego podpiwniczenia budynku przy zachowaniu poziomu posadzki parteru na wysokości nie przekraczającej 50cm ponad poziom terenu.
  • Wymiarów przekrojów lub rozstawu elementów więźby dachowej wynikające z dostosowania budynku do strefy śniegowej lub wiatrowej.
  • Użycia innych materiałów na elementy konstrukcyjne budynku (ściany, stropy) pod warunkiem zachowania wymagań konstrukcji i ochrony cieplnej budynku oraz jego elewacji.
  • Warstw ścian zewnętrznych przy zachowaniu dopuszczalnego współczynnika przenikalności cieplnej
  • Zmiana kąta nachylenia dachu, a także zmiana kształtu dachu i jego konstrukcji
  • Zmiany sposobu ogrzewania domu i prowadzenia instalacji CO, zmiany instalacji wodno-kanalizacyjnej, gazowej, oraz elektrycznej (przy zachowaniu obowiązujących norm)
  • Materiałów wykończeniowych: posadzek, tynków, dachówki, izolacji cieplnej i przeciwwilgociowej – przy zachowaniu niezbędnych parametrów wytrzymałości ( szczególnie dla zmiany pokrycia dachowego) oraz parametrów przenikania ciepła
  • Rozwiązań funkcjonalnych wewnątrz budynku, oraz przesunięcia lub likwidacji ścian działowych
  • Zmiana lokalizacji, ilości i kształtu okien oraz drzwi.
  • Lustrzanego odbicia.
  • Zmiany szerokości biegów schodowych, liczby stopni i wymiarów schodów wewnętrznych.
  • Pokrycia dachowego z uwzględnieniem zaprojektowanych spadków i ciężaru pokrycia.
  • Technologia budowy ścian, murów, nadproży. Zmiany z zachowaniem wytrzymałości i izolacyjności przegród.
  • Zmiana kształtu, wielkości i usytuowania elementów takich jak tarasy, murki i donice przedstawione w projekcie oraz zmianyszerokości biegów schodowych, liczby stopni i wymiarów schodów zewnętrznych.
  • Zmiana wysokości ścianki kolankowej.
  • Zmiana usytuowania i ilości kominów.
  • Dobudowanie garażu lub wiaty garażowej.
  • Dobudowanie bądź usunięcie lukarny.
  • Dobudowanie lub usunięcie balkonu.
  • Dobudowanie lub usunięcie wykusza.
  • Zabudowanie podcienia.
  • Poszerzenie bądź zwężenie bryły budynku.
