Domena 301 B

3 810 zł

Projekt domu Domena 301 B

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
4 110 zł3 810 zł
Oszczędź: 300,00zł
Cena przed promocją: 4 110 zł

Promocja ważna do

18-04-2024

Zadaj pytanie
  • Typ projektuWolnostojący
  • StylNowoczesny
  • Powierzchnia użytkowa149.1 m²
  • KondygnacjeParterowy
  • GarażDwustanowiskowy
  • DachCzterospadowy
  • Kąt nach. dachu22°
  • Odbicie lustrzaneTak
  • Czas realizacji1-5 dni
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

Opis projektu

Projekt zgodny z wymaganiami WT2021.

Bryła DOMENY 301 B została stworzona z myślą o 4-5-osobowej rodzinie. Przez przedsionek z miejscem na szafę przechodzimy do holu, który prowadzi do strefy dziennej oraz części gospodarczej. Strefa dzienna składają się z przestronnego salonu połączonego z jadalnią oraz kuchnią ze spiżarnią. Z holu mamy też dostęp na poddasze, do łazienki i dodatkowego pokoju. Część gospodarcza składa się z dwustanowiskowego garażu, poprzez który dostępne jest obszerne pomieszczenie gospodarcze (kotłownia) z wyjściem do ogrodu.
Na poddaszu znajdują się trzy sypialnie (każda z własną garderobą), bogato wyposażona, duża łazienka, pralnia  oraz dostępny z wysokiego półpiętra strych.


Konstrukcję dachu zamiast tradycyjnej więźby stanowią wiązary dachowe.  Są to prefabrykowane elementy drewniane o wysokiej jakości, których zastosowanie pozwala na usunięcie niektórych ścian konstrukcyjnych, co prócz zwiększenie możliwości aranżacji wnętrz pomniejsza koszt budowy domu.

Projekt jest podobny do DOMENY 311 B, DOMENY 310 B, Klary 2 PS, Demeter 2 PS, Farosa 2 , Telmuna 2  i Polikleta 2.



Konstrukcja

Propozycje rozwiązań materiałowych:

Fundamentybezpośrednie, na ławach i stopach fundamentowych
Ściany zewnętrznebloczki z bet. komórkowego - 24 cm
+ styropian TERMO ORGANIKA typ Fasada 18/20 cm
Ściany wewnętrznebloczki z bet. komórkowego - 24 cm (działowe - 12 cm)
+ działowe z płyty G-K na ruszcie (piętro)
Stropżelbetowy monolityczny (ocieplenie ISOVER Super Mata)
Elewacjetynk - System Platinum firmy TERMO ORGANIKA, deska elewacyjna, płytki kamienne
Pokrycie dachudachówka cementowa
Konstrukcja dachuprefabrykowane wiązary
Schody wewnętrznemonolityczne, płytowe dwubiegowe
Ogrzewaniekocioł gazowy kondensacyjny lub kocioł na paliwo stałe,
dodatkowe źródło ciepła - kominek z płaszczem wodnym

Projekt jest zgodny z wymaganiami WT2021, a konstrukcja była obliczana zgodnie z eurokodami.

Rzuty

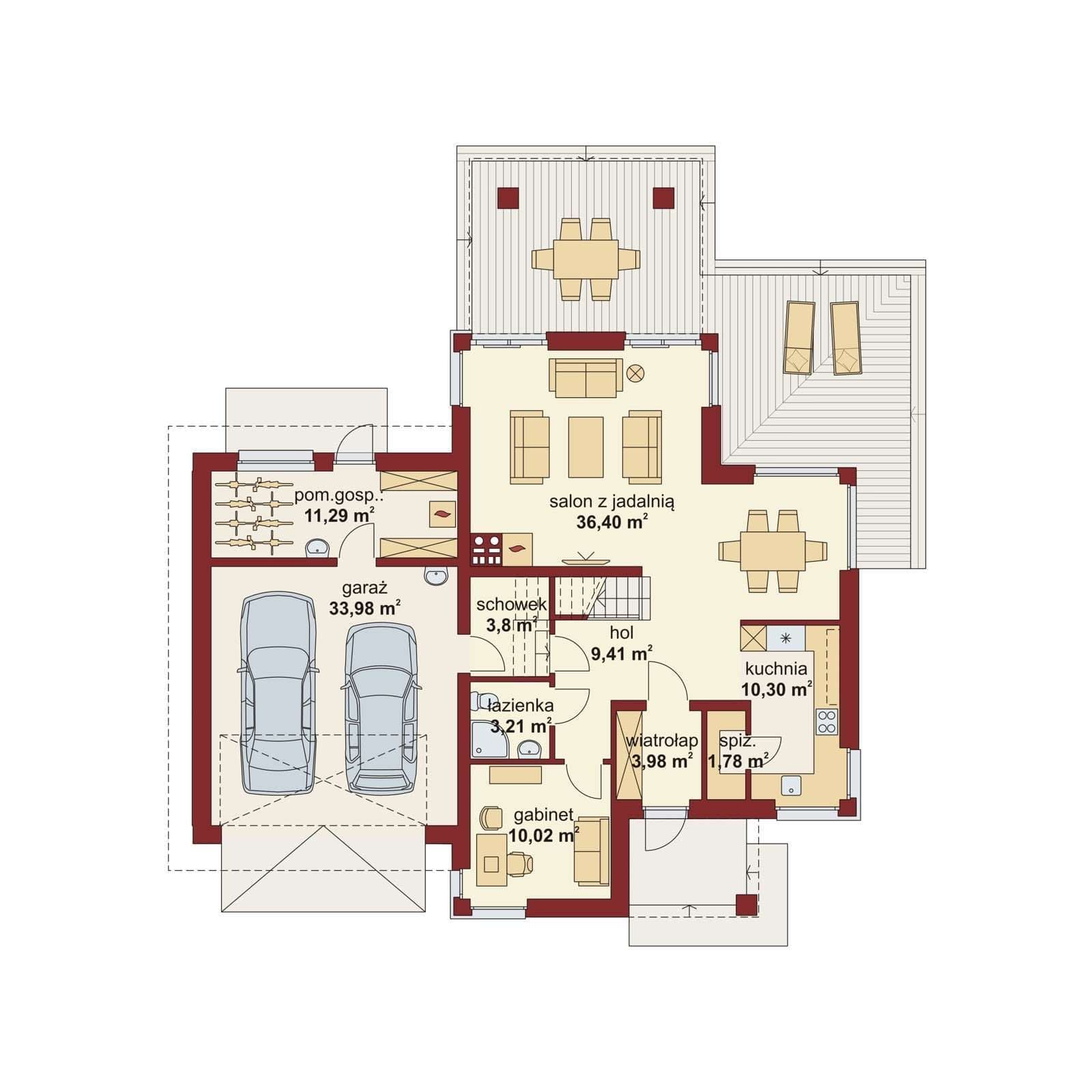

Rzut parteru

  • Pow. użytkowa:78,09 m²
  • Garaż:33,77 m²
  • Pom. gosp.:11,31 m²
  • 1. Wiatrołap:3,98 m²
  • 2.Hall:9,10 m²
  • 3. Kuchnia:10,23 m²
  • 4. Spiżarnia:1,78 m²
  • 5. Salon z jadalnią:36,37 m²
  • 6. Pokój / Gabinet:10,01 m²
  • 7. Łazienka:3,20 m²
  • 8. Schowek:3,42 m²
  • 9. Pom. gosp.:11,31 m²
  • 10. Garaż:33,77 m²
Rzut projektu Domena 301 B - Rzut parteru

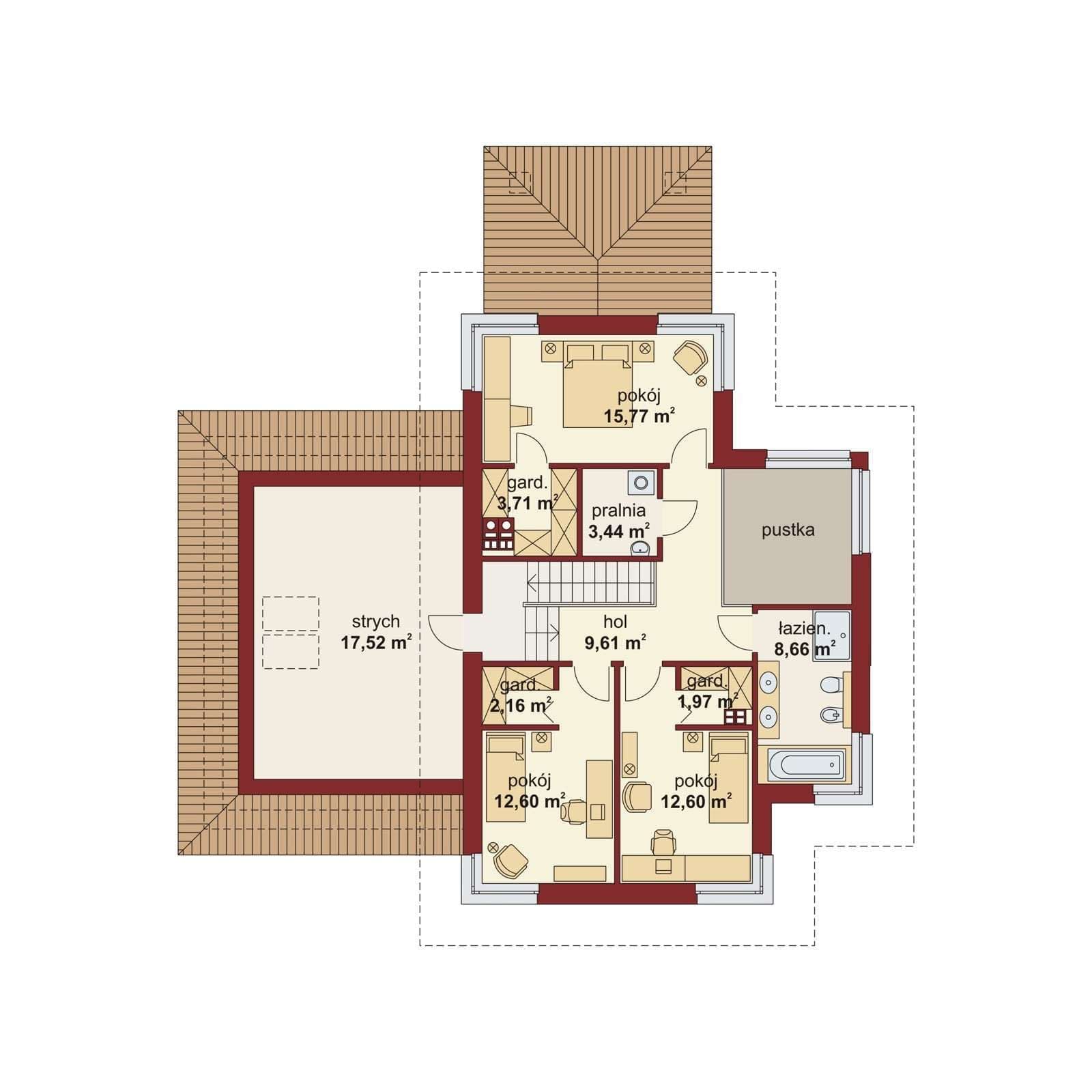

Rzut poddasza

  • Pow. użytkowa:70,99 m²
  • Strych:17,52 m²
  • 1. Hall:9,61 m²
  • 2. Pokój:12,71 m²
  • 3. Garderoba:2,21 m²
  • 4. Pokój:12,71 m²
  • 5. Garderoba:1,96 m²
  • 6. Łazienka:8,66 m²
  • 7. Pokój:15,82 m²
  • 8. Garderoba:3,80 m²
  • 9. Pralnia:3,51 m²
  • 10. Strych:17,52 m²
Rzut projektu Domena 301 B - Rzut poddasza

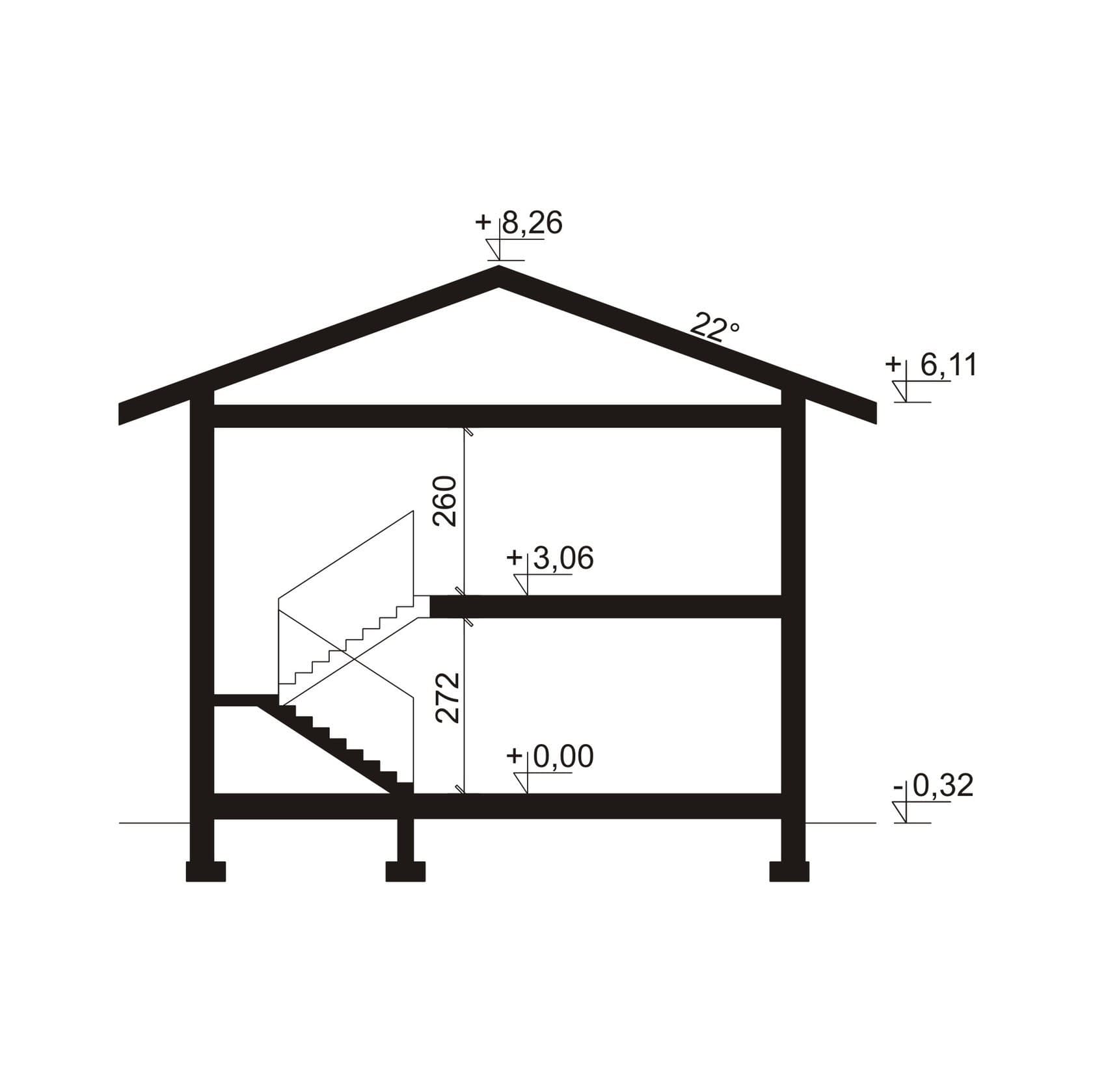

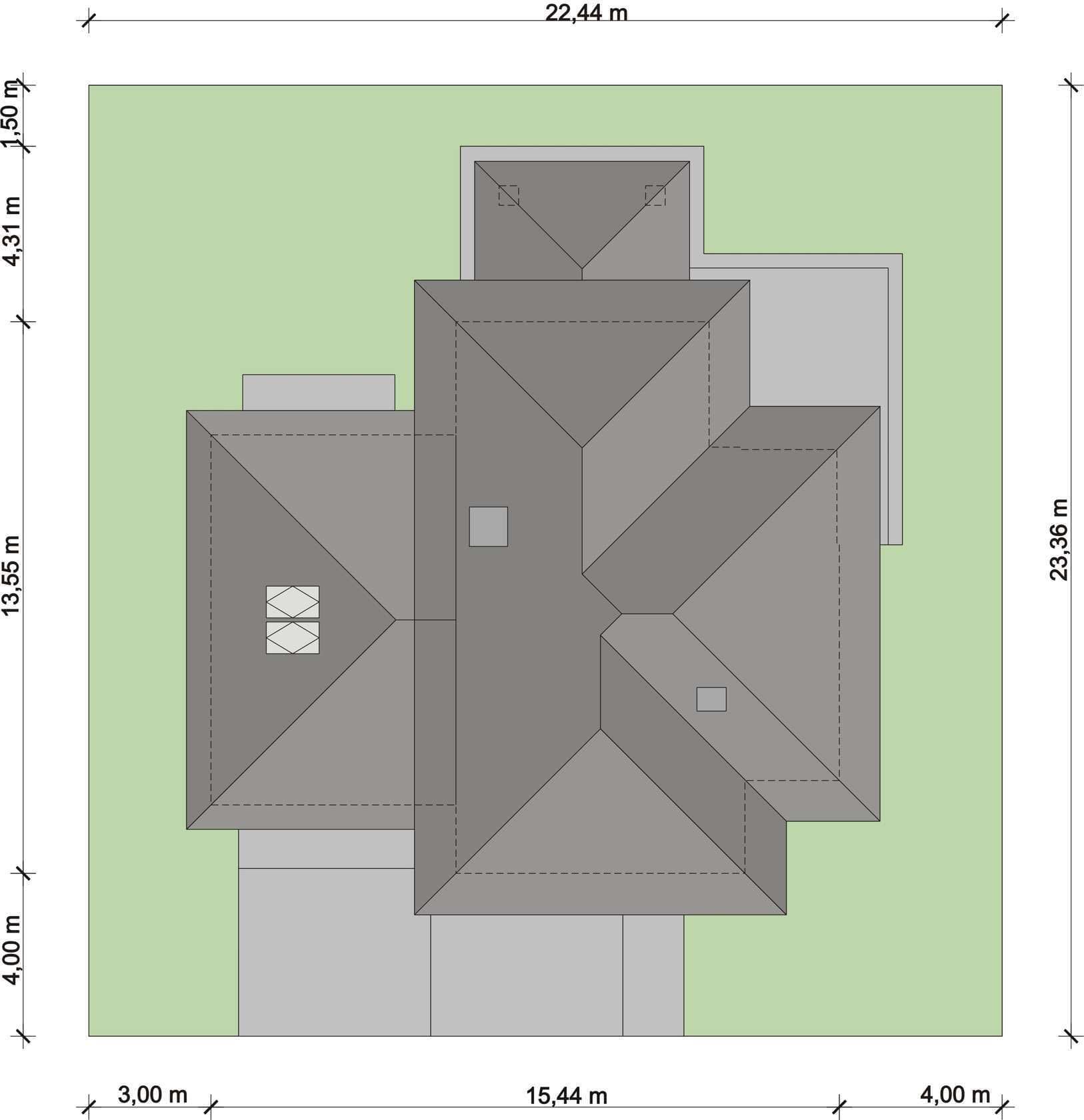

Plan i przekrój (wersja podstawowa)

Rzut projektu Domena 301 B - Plan i przekrój (wersja podstawowa)

Plan i przekrój (wersja podstawowa)

Rzut projektu Domena 301 B - Plan i przekrój (wersja podstawowa)

Dane techniczne

  • Powierzchnia użytkowa149.1 m²
  • Powierzchnia dachu271 m²
  • Długość domu16.89 m
  • Szerokość domu15.44 m
  • Wysokość domu8.525 m
  • GarażDwustanowiskowy
  • Rodzaj dachuCzterospadowy
  • Kąt nach. dachu22°

Instalacja grzewcza

  • Instalacja grzewczakocioł gazowy kondensacyjny lub kocioł na paliwo stałe, dodatkowe źródło ciepła - kominek z płaszczem wodnym

Zawartość projektu

Dokonując zakupu w naszej Pracowni otrzymujecie Państwo 3 komplety dokumentacji architektoniczno – budowlanej zgodnej z normami budowlanymi, wykonanej przez doświadczonych inżynierów o uprawnieniach których zaświadczają dołączone do projektu dokumenty. Poszczególne egzemplarze są drukowane na wysokiej klasy sprzęcie i zapakowane w elegancką teczkę firmową.

Poszczególne  elementy dokumentacji to kolejno części:

ARCHITEKTONICZNA– składają się na nią:

  • opis techniczny – zawiera rozwiązania funkcjonalne projektu, wielkości powierzchni (całkowitej, zabudowy, użytkowej), kubatury, wysokość kalenicy itp., proponowane rozwiązania materiałowe i wykończeniowe,

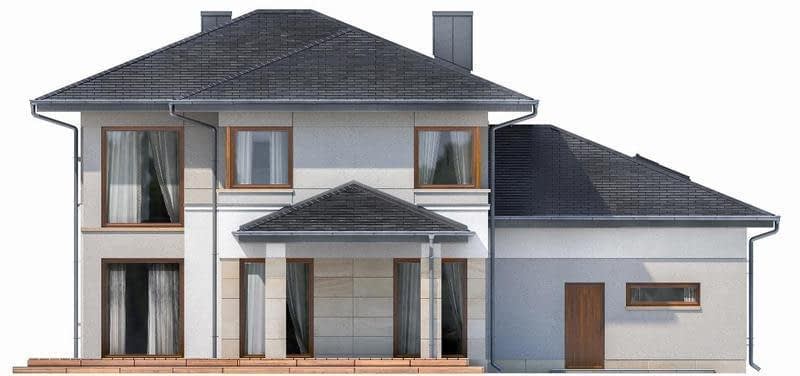

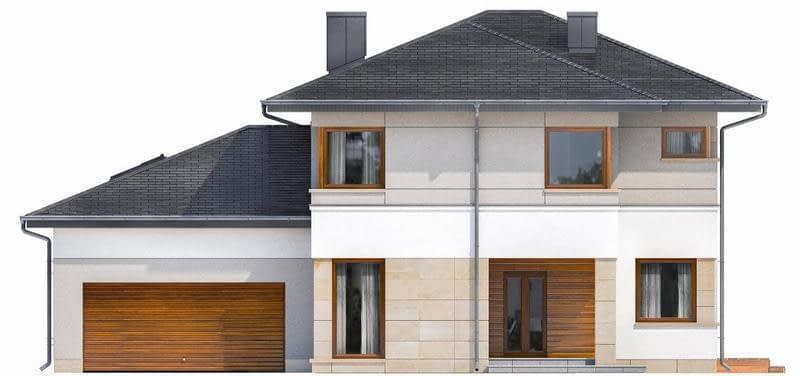

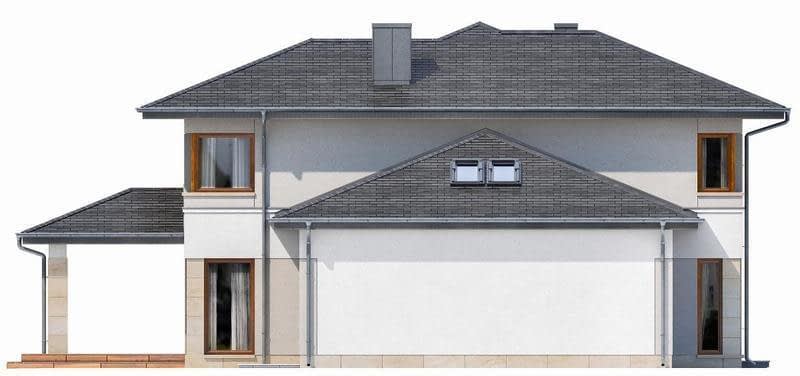

  • widoki elewacji obrazujące wygląd domu z każdej strony w skali 1:100,
  • rzuty poziome kondygnacji (rozmieszczenie i zwymiarowane wielkości pomieszczeń, umiejscowienie kominów, wentylacji, urządzeń sanitarnych i kuchennych) w skali 1:100,
  • rzut dachu w skali 1:100,
  • przekroje pionowe ze szczególnym uwzględnieniem miejsc charakterystycznych budynku wykonane w skali 1:50,
  • zestawienie stolarki drzwiowej i okiennej z ilościami i wymiarami,
  • charakterystyka energetyczna wraz z analizą porównawczą systemów ogrzewania.

TECHNICZNA – składają się na nią części:

konstrukcyjna – zawiera rysunki techniczne w rozpiętości skal od 1:20 do 1:100

  • opis techniczny rozwiązań konstrukcyjnych wraz z proponowanymi  materiałami,
  • rzuty fundamentów, stropów i więźby dachowej,
  • rozwiązania detali konstrukcyjnych,
  • obliczenia statyczne,
  • zestawienia stali i drewna,

instalacyjna – to szereg projektów branżowych, których rysunki wykonano w skali 1:100 prezentujących miedzy innymi rozmieszczenie elementów instalacji:

  • elektrycznej ,
  • wodno-kanalizacyjnej,
  • gazowej,
  • centralnego ogrzewania,
  • rekuperacji, solarnej - jeżeli występują w projekcie.

analiza porównawcza systemów alternatywnych – zgodna z najnowszymi normami

DODATKI – najczęściej są to:

  • obliczenia statyczne,
  • zestawienia stali i drewna.

Projektant adaptujący projekt gotowy może bez zgody autora wprowadzić następujące zmiany:

  • Wynikające z dostosowania budynku do warunków gruntowych.
  • Wymiarów fundamentów.
  • Wprowadzenie częściowego lub całkowitego podpiwniczenia budynku przy zachowaniu poziomu posadzki parteru na wysokości nie przekraczającej 50cm ponad poziom terenu.
  • Wymiarów przekrojów lub rozstawu elementów więźby dachowej wynikające z dostosowania budynku do strefy śniegowej lub wiatrowej.
  • Użycia innych materiałów na elementy konstrukcyjne budynku (ściany, stropy) pod warunkiem zachowania wymagań konstrukcji i ochrony cieplnej budynku oraz jego elewacji.
  • Warstw ścian zewnętrznych przy zachowaniu dopuszczalnego współczynnika przenikalności cieplnej
  • Zmiana kąta nachylenia dachu, a także zmiana kształtu dachu i jego konstrukcji
  • Zmiany sposobu ogrzewania domu i prowadzenia instalacji CO, zmiany instalacji wodno-kanalizacyjnej, gazowej, oraz elektrycznej (przy zachowaniu obowiązujących norm)
  • Materiałów wykończeniowych: posadzek, tynków, dachówki, izolacji cieplnej i przeciwwilgociowej – przy zachowaniu niezbędnych parametrów wytrzymałości ( szczególnie dla zmiany pokrycia dachowego) oraz parametrów przenikania ciepła
  • Rozwiązań funkcjonalnych wewnątrz budynku, oraz przesunięcia lub likwidacji ścian działowych
  • Zmiana lokalizacji, ilości i kształtu okien oraz drzwi.
  • Lustrzanego odbicia.
  • Zmiany szerokości biegów schodowych, liczby stopni i wymiarów schodów wewnętrznych.
  • Pokrycia dachowego z uwzględnieniem zaprojektowanych spadków i ciężaru pokrycia.
  • Technologia budowy ścian, murów, nadproży. Zmiany z zachowaniem wytrzymałości i izolacyjności przegród.
  • Zmiana kształtu, wielkości i usytuowania elementów takich jak tarasy, murki i donice przedstawione w projekcie oraz zmiany szerokości biegów schodowych, liczby stopni i wymiarów schodów zewnętrznych.
  • Zmiana wysokości ścianki kolankowej.
  • Zmiana usytuowania i ilości kominów.
  • Dobudowanie garażu lub wiaty garażowej.
  • Dobudowanie bądź usunięcie lukarny.
  • Dobudowanie lub usunięcie balkonu.
  • Dobudowanie lub usunięcie wykusza.
  • Zabudowanie podcienia.
  • Poszerzenie bądź zwężenie bryły budynku.

W przypadku gdy zmiany dokonywane w niniejszym projekcie wykraczają po za te, które zostały powyżej wyszczególnione należy uzyskać zgodę od autora projektu.

Wszelkie instalacje dodatkowe do projektów, funkcjonujące jako „dodatki”, będą sprzedawane w wersji elektronicznej. Pliku wysyłany bezpośrednio do Klienta.
Plik będzie opatrzony hasłem, służącym do jego otworzenia, którego częścią składową będzie imię i nazwisko inwestora. Tego typu dodatki nie podlegają zwrotowi ani wymianom.
