Projekt domu DON BENITO
- Typ projektuWolnostojący
- Powierzchnia użytkowa157.91 m²
- KondygnacjeParterowy, z poddaszem, z piwnicą
- GarażBez garażu
- DachWielospadowy
- Kąt nach. dachu40°
- Odbicie lustrzaneTak
- Czas realizacjido 10 dni roboczych Zobacz więcej >
Opis
Konstrukcja
- powierzchnia zabudowy - 136,15m2
- kubatura - 994,00m3
- ściany zewnętrzne murowane grubości 30 cm + 10 cm styropian
- ściany wewnętrzne (nośne) gr. 25 cm i działowe gr. 12 cm
- wszystkie ściany wykonane z pustaków ceramicznych "POROTHERM"
- strop gęstożebrowy "POROTHERM" o gr. 23 cm
- konstrukcja więźby dachowej drewniana w układzie krokwiowo-kleszczowym
- pokrycie dachówka ceramiczna
- projekt posiada kominek
- instalacja grzewcza: kocioł gazowy w kotłowni w piwnicy
Rzuty

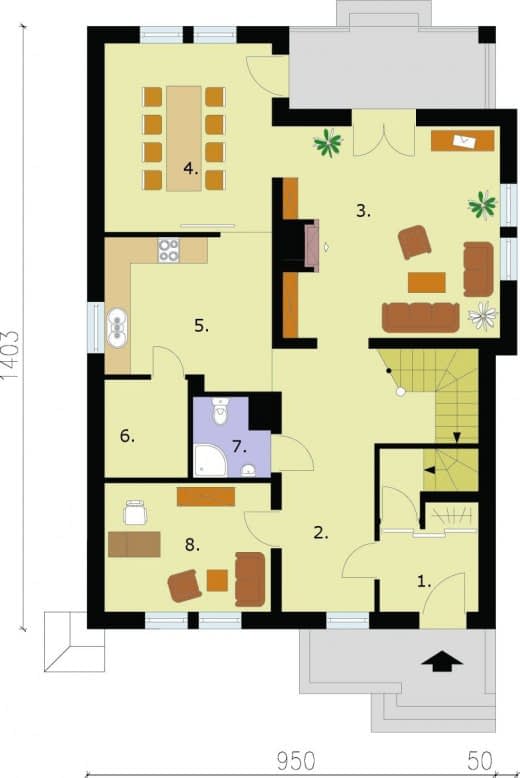

Parter
- 5. Kuchnia13
- 6. Spiżarka4.43
- 7. Łazienka3
- 1. Wiatrołap5.82
- 2. Hall15
- 3. Pokój dzienny24.92
- 4. Jadalnia17.12
- 8. Pokój dzienny11.61

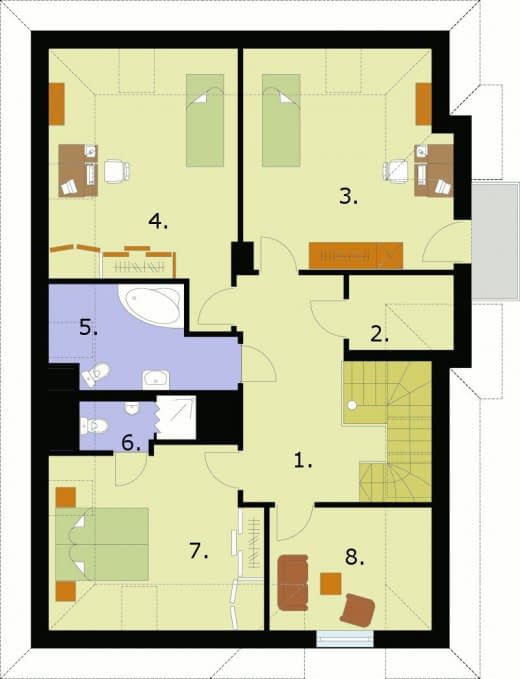

Poddasze
- 8. Pokój rekreacyjny4.77
- 1. Komunikacja13.5
- 2. Pom. gospodarcze1.62
- 3. Pokój13.67
- 4. Pokój12.51
- 5. Łazienka5.66
- 6. Łazienka sypialni2.26
- 7. Sypialnia9.02

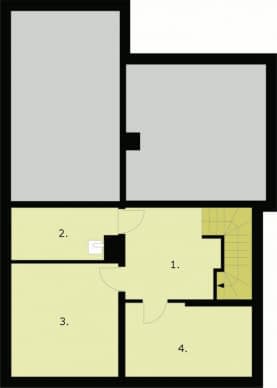

Piwnica
- 1. Komunikacja13.2
- 2. Kotłownia6.79
- 3. Pom. gospodarcze15.37
- 4. Pom. gospodarcze11.4
Dane techniczne
- Powierzchnia użytkowa157.91 m²
- Powierzchnia zabudowy136.15 m²
- Liczba pokoi20
- Powierzchnia dachu275 m²
- Kubatura994 m³
- Wysokość domu8.57 m
- Piwnicatak
- PoddaszeUżytkowe
- Minimalne wymiary działki18 x 22.05m
- GarażBez garażu
- Rodzaj dachuWielospadowy
- Kąt nach. dachu40°
Zawartość projektu
Projekty są dostępne w wersji książkowej, drukowanej w tak zwanym w nowym trybie 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego. Na życzenie przesyłamy rzuty i przekroje wersji podstawowych dokumentacji w formacie PDF
Każdy projekt architektoniczno-budowlany domu składa się z następujących części:
- strona tytułowa,
- oświadczenie
- część opisowa projektu architektoniczno-budowlanego,
- projektowana charakterystyka energetyczna z analizą,
- część rysunkowej projektu architektoniczno-budowlanego,
- zaświadczenia i uprawnienia.
Każdy projekt techniczny domu składa się z:
- strony tytułowej,
- oświadczenia,
- części opisowej projektu technicznego,
- części rysunkowej projektu technicznego,
- części konstrukcyjnej,
- zaświadczenia i uprawnień,
- zestawień drewna i stali,
-instalacji elektrycznej i odgromowej,
-instalacji sanitarnych, gazowych i centralnego ogrzewania.
Do projektu na życzenie dołączamy obliczenia statyczno-wytrzymałościowe.
Inwestor otrzymuje 3 opieczętowane sztuki projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego tworzące komplet, każdy z plombą zabezpieczającą i oryginalnym hologramem biura.
Pierwszy egzemplarz tomu I zawiera zgodę in blanco na wszystkie zmiany wprowadzane do projektu po zakupie przez lokalnego wybranego na własną rękę przez Inwestora architekta adaptującego/kierownika budowy. Do teczki projektów dołączamy także zaświadczenia i aktualne wpisy do Izb autorów projektu oraz wpisy aktualne na czas sporządzenia projektu.
Dodatki
Bezpłatne dodatki
GratisZestaw umów
GratisZmiany w projekcie
GratisTablica budowy
GratisDziennik budowy
Płatne dodatki
Kosztorys
370 zł
Dodatkowy egzemplarz projektu
450 zł
Projekt wentylacji mechanicznej z rekuperatorem
450 zł
Projekt fotowoltaiki dla domu
750 zł
Projekt instalacji z ogrzewaniem podłogowym
400 zł
