dublowo

6 299 zł

Projekt domu dublowo

Autor projektu:DOM-PROJEKT
Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
6 299 zł
Zadaj pytanie
  • Typ projektuBliźniak
  • Powierzchnia użytkowa148.84 m²
  • KondygnacjeParterowy, z poddaszem
  • GarażBez garażu
  • DachDwuspadowy
  • Kąt nach. dachu38°
  • Odbicie lustrzaneTak
  • Czas realizacjimax. czas realizacji 10 dni
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

Opis projektu

Dom z dwoma mieszkaniami. W każdym lokalu: na parterze salon z aneksem kuchennym, kominkiem, wyjściem na taras i schodami na poddasze. Pokój, wc, wiatrołap. Na poddaszu dwa pokoje, korytarz i łazienka. Dodatkowo na parterze pomieszczenie gospodarcze dostępne z zewnątrz budynku.

Rzuty

Parter

  • 1.1 - wiatrołap6.56 m²
  • 1.2 - salon z aneksem kuchennym23.09 m²
  • 1.3 - wc2.54 m²
  • 1.4 - pokój7.05 m²
  • 1.5 - pom.gosp.7.39 m²
  • 1.6 - wiatrołap6.56 m²
  • 1.7 - salon z aneksem kuchennym23.11 m²
  • 1.8 - wc2.54 m²
  • 1.9 - pokój7.05 m²

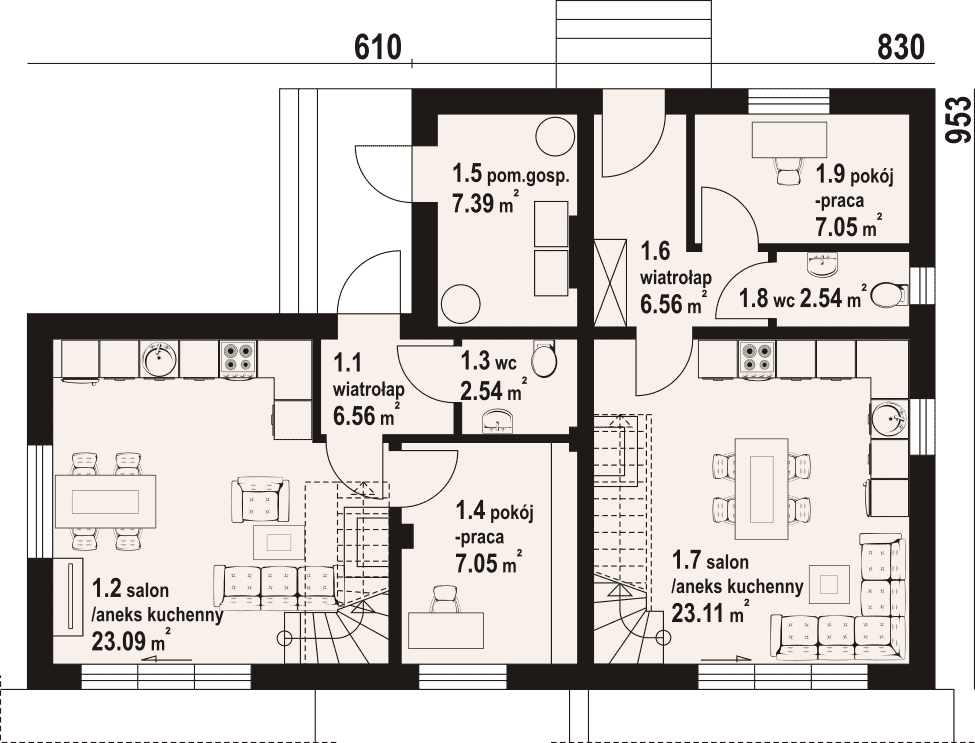

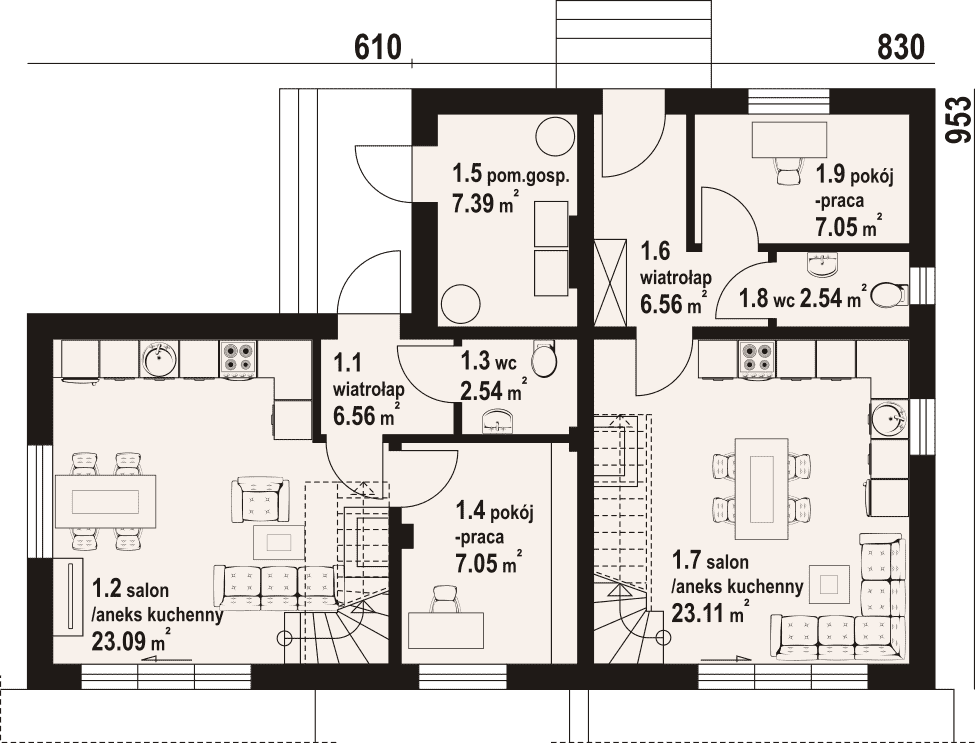

Rzut projektu dublowo - Parter

Poddasze

  • 2.1 - korytarz6.53 m²
  • 2.2 - pokój16.74 m²
  • 2.3 - pokój8.59 m²
  • 2.4 - łazienka5.86 m²
  • 2.5 - komunikacja3.67 m²
  • 2.6 - pokój12.64 m²
  • 2.7 - pokój10.4 m²
  • 2.8 - łazienka6.29 m²

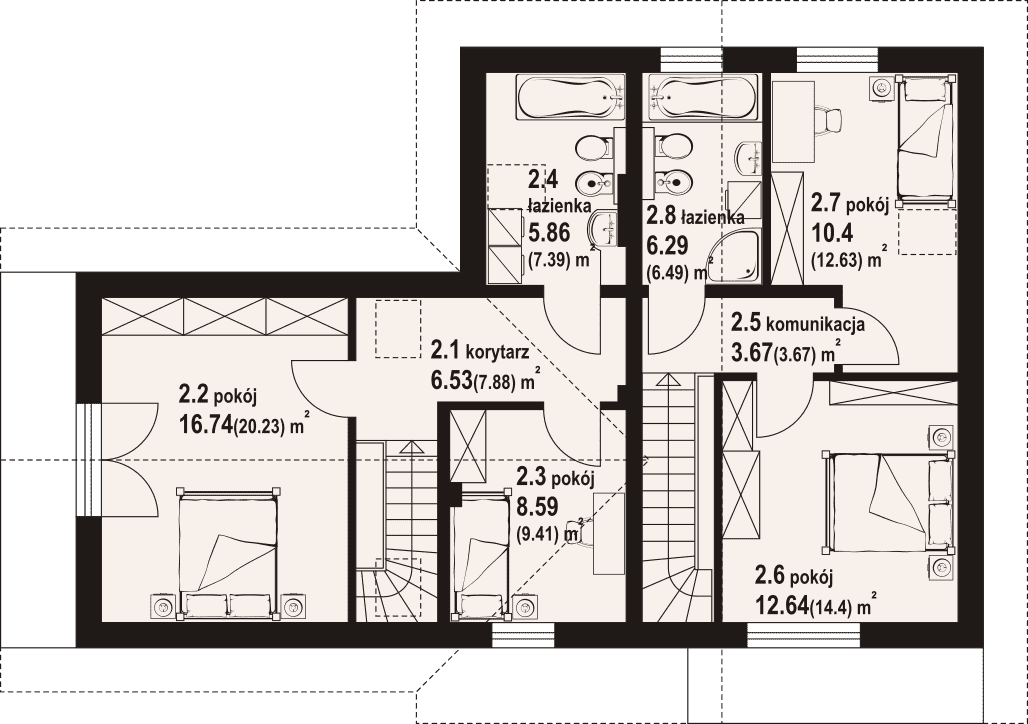

Rzut projektu dublowo - Poddasze

Sytuacja

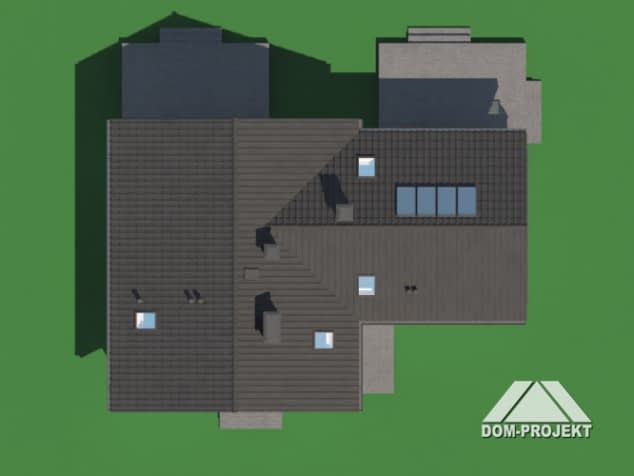

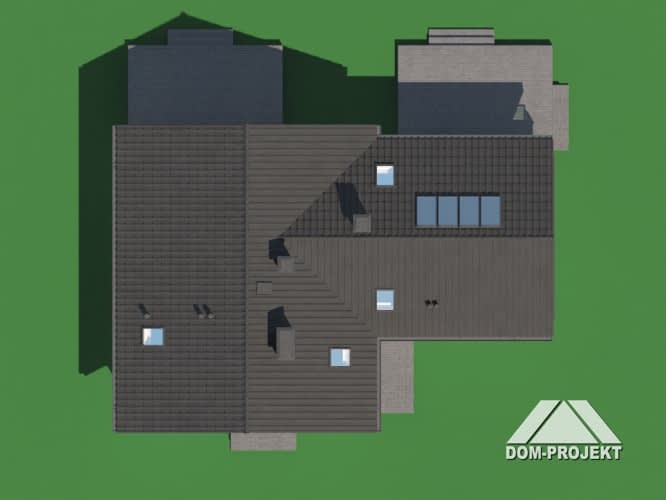

Rzut projektu dublowo - Sytuacja

Dane techniczne

  • Powierzchnia użytkowa148.84 m²
  • Powierzchnia netto172.88 m²
  • Powierzchnia zabudowy115.46 m²
  • KominekTak
  • Liczba łazienek2
  • Liczba pokoi8
  • Powierzchnia dachu203 m²
  • Kubatura640 m³
  • Wysokość domu8.38 m
  • Energia pierwotna69.87 kWh/m²/rok
  • Minimalne wymiary działki17.77 x 22.6m
  • GarażBez garażu
  • Rodzaj dachuDwuspadowy
  • Kąt nach. dachu38°

Instalacja grzewcza

  • Instalacja grzewczakomplet instalacji, kocioł na paliwo stałe lub kocioł gazowy, instalacja solarna

Zawartość projektu

Zamówiony u nas projekt gotowy otrzymacie Państwo w komplecie składającym się z trzech egzemplarzy projektu architektoniczno-budowlanego wykonanego zgodnie z przepisami Prawa budowlanego (Prawo budowlane - tekst jednolity, Dz. U. 2020 poz. 1333).

Część opisowa projektu architektoniczno-budowlanego składa się z:

  • opisu architektonicznego zawierającego m.in. opis przyjętych rozwiązań, zestawienia powierzchni (użytkowej, zabudowy, netto), kubatury oraz powierzchni poszczególnych pomieszczeń.

Część rysunkowa projektu architektoniczno-budowlanego składa się między innymi z:

  • rzutów kondygnacji użytkowych (parteru i jeśli występują: poddasza, piętra, piwnic),

  • rzutu dachu,

  • przekroi poprzecznych i ewentualnie podłużnych,

  • elewacji,

  • zestawienia stolarki okiennej i drzwiowej.

Ponadto projekt gotowy obejmuje trzy egzemplarze opracowań branżowych stanowiące części projektu technicznego, a mianowicie:

  • projekt konstrukcji,

  • projekt instalacji wodno-kanalizacyjnej,

  • projekt instalacji centralnego ogrzewania,

  • projekt instalacji gazowej (jeżeli występuje),

  • projekt instalacji elektrycznej i odgromowej.

Część opisowa projektu technicznego składa się z:

  • opisu konstrukcyjnego zawierającego m.in. opis materiałów, z których wykonane są elementy konstrukcyjne, obliczenia statyczne wraz z przyjętymi obciążeniami, zestawienia drewna konstrukcyjnego i zestawienie stali,
  • opisu instalacji centralnego ogrzewania, wod-kan, gazowej (jeżeli występuje), elektrycznej i odgromowej precyzującego przyjęte w tych branżach rozwiązania, sposób wykonania instalacji i zapotrzebowania na poszczególne media.

Część rysunkowa projektu technicznego składa się między innymi z:

  • rzutu fundamentów,
  • rzutów konstrukcyjnych poszczególnych kondygnacji,
  • rysunków niezbędnych elementów konstrukcyjnych, zbrojenia płyt oraz innych elementów żelbetowych,
  • rzutu więźby dachowej,
  • rzutów instalacji centralnego ogrzewania oraz schematu technologicznego kotłowni (jeżeli występują),
  • rzutów instalacji wod-kan,
  • rzutów oraz rozwinięcia instalacji gazowej (jeżeli występuje),
  • rzutów instalacji elektrycznej,
  • schematu tablicy TM,
  • rzutu instalacji odgromowej.

Do dokumentacji dołączone są projektowana charakterystyka energetyczna, kopie uprawnień oraz przynależności do izb zawodowych projektantów oraz standardowa zgoda na zmiany w projekcie. Komplet dokumentacji znajduje się w praktycznej i estetycznej teczce.
