- Typ projektuLetniskowy
- StylGórski
- Powierzchnia użytkowa91.8 m²
- KondygnacjeParterowy
- GarażBez garażu
- DachCzterospadowy
- Kąt nach. dachu30°
- Odbicie lustrzaneNie
- Czas realizacjimax. czas realizacji 10 dni Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu
Wariant projektu poszerzony, ze zmienionym kątem nachylenia na 30 stopni, dodatkowa spiżarnia przy kuchni.

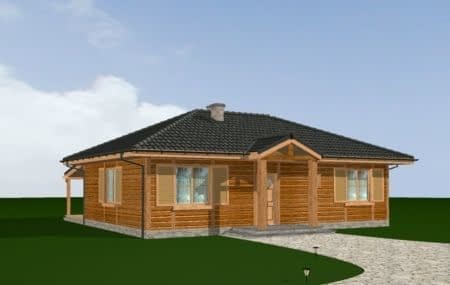

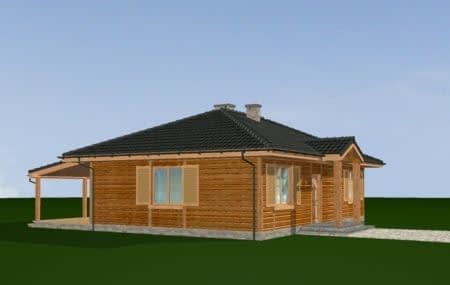

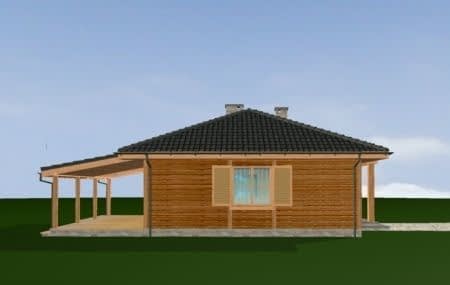

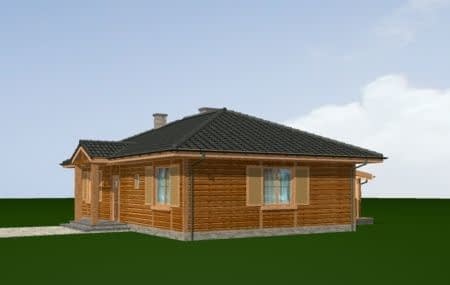

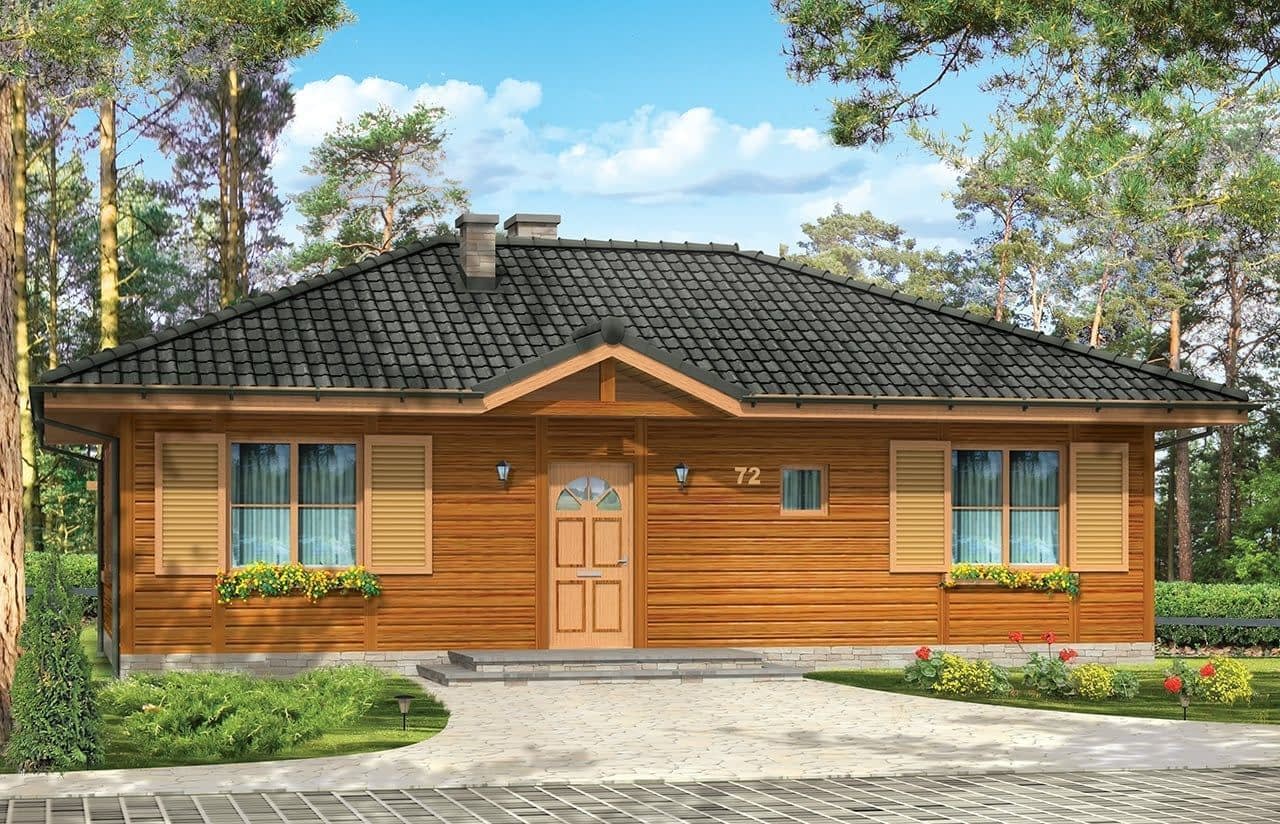

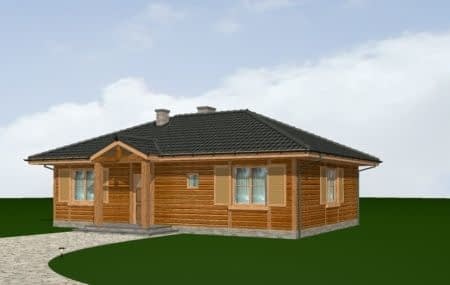

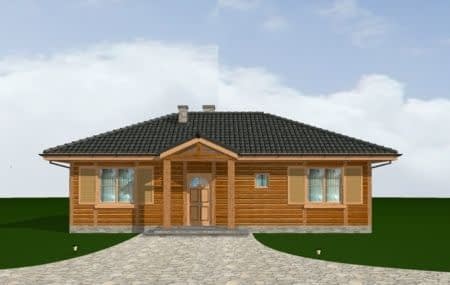

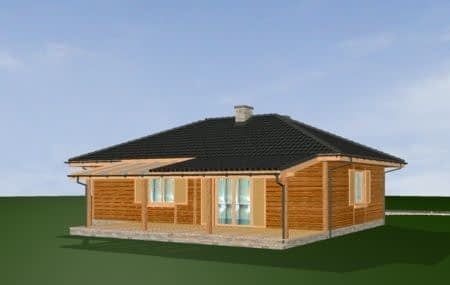

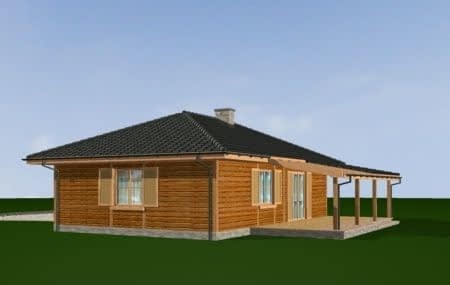

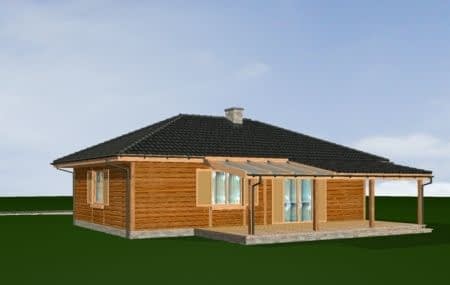

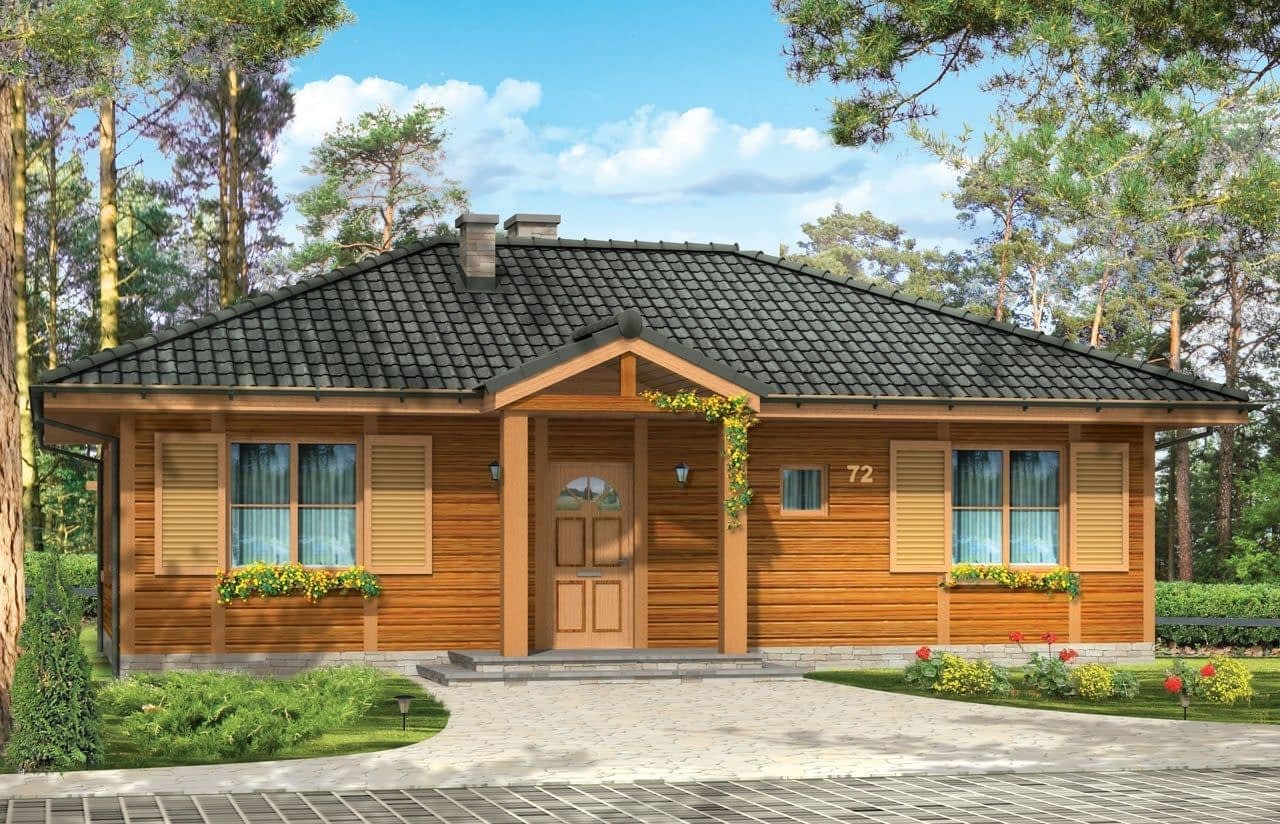

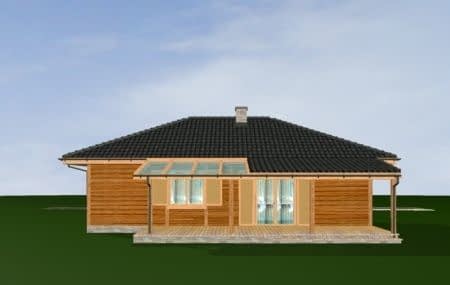

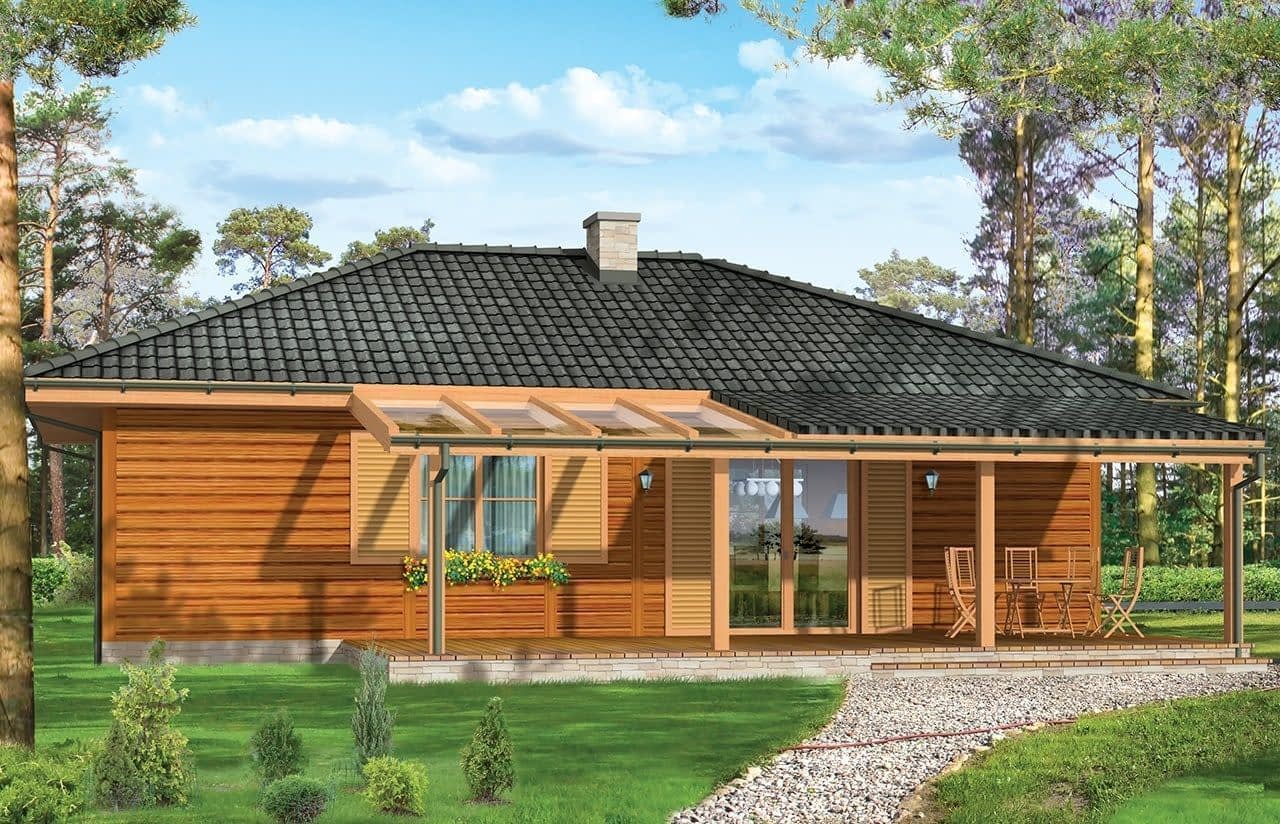

Projekt domu Dudek to dom parterowy z bali litych, mogącego służyć jako całoroczne mieszkanie dla rodziny 4-5 osobowej, jak i jako dom letniskowy. Konstrukcja sumikowo-łątkowa z litych bali została od wewnątrz ocieplona wełną mineralną, więc budynek spełnia wszelkie normy cieplne. Sam dom, oprócz salonu z kominkiem i trzech sypialni z łazienką ma duży zadaszony taras, który może być częściowo przeszklony. W pomieszczeniu gospodarczym przewidziano kocioł c.o. Projekt domu Dudek dostępny jest także w wersji odbicia lustrzanego. Zapraszamy!
Konstrukcja
- Fundamentybetonowe ławy, ściany z bloczków
- Ściany zewnętrzneściany z bali litych, ocieplonych od wewnątrz, konstrukcja sumikowo-łątkowa
- Stropwiązary kratownicowe drewniane

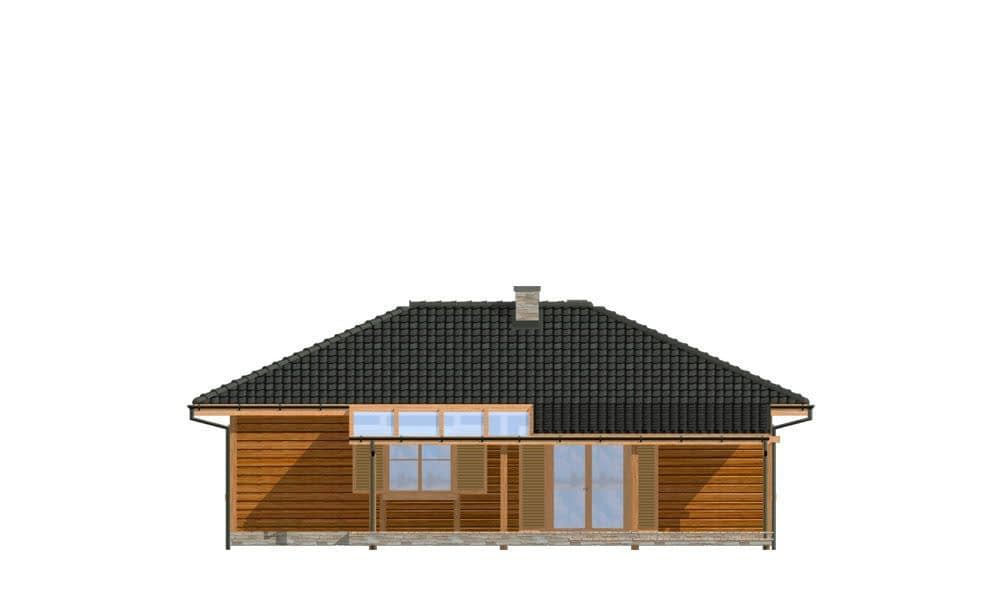

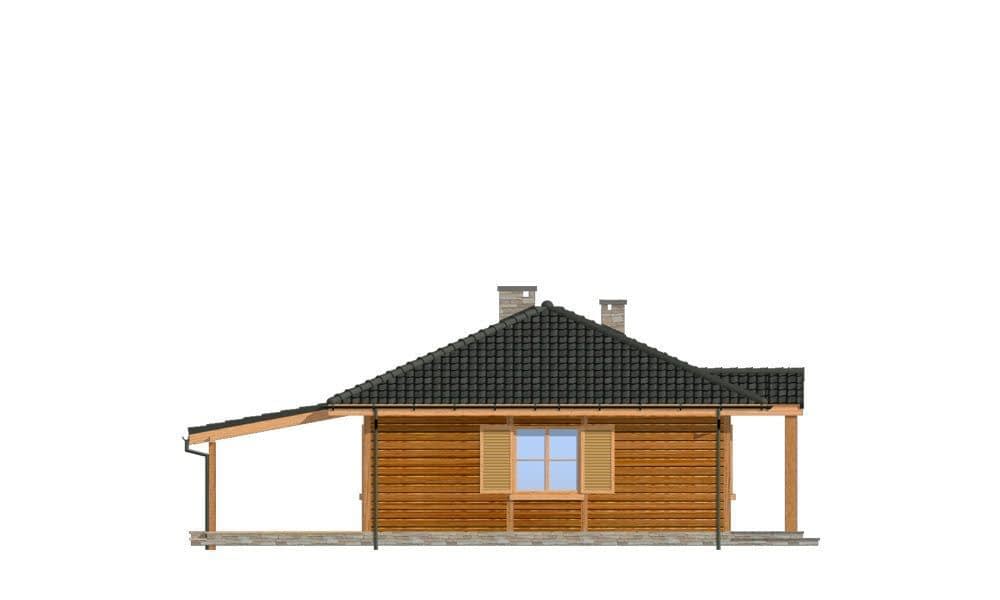

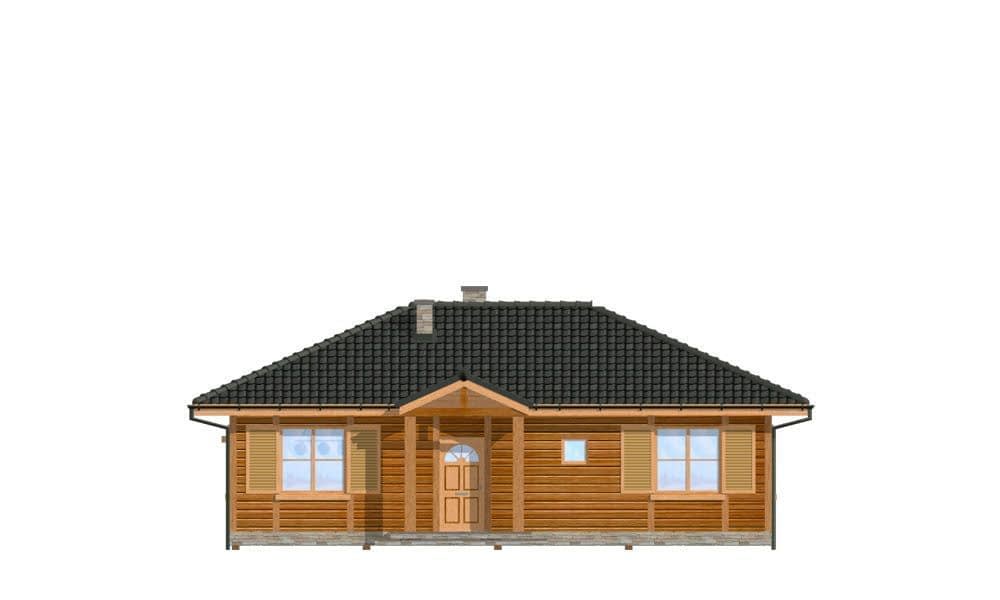

- Elewacjebale lite
- Pokrycie dachudachówka
Rzuty
sytuacja
Dane techniczne
- Powierzchnia użytkowa91.8 m²
- Powierzchnia netto95.5 m²
- Powierzchnia zabudowy108.64 m²
- KominekTak
- Liczba łazienek2
- Liczba pokoi4
- Powierzchnia dachu180 m²
- Kubatura258 m³
- Długość domu8.23 m
- Szerokość domu12.12 m
- Wysokość domu6.34 m
- Minimalne wymiary działki19.02 x 21.2m
- GarażBez garażu
- Rodzaj dachuCzterospadowy
- Kąt nach. dachu30°
Koszty budowy
- Stan surowy96589 zł
- Stan surowy zamknięty156426 zł
- Koszt wykończenia133585 zł
- Koszt instalacji50724 zł
Zawartość projektu
W komplecie nowej wersji dokumentacji projektowej znajdują się 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego
Projekt architektoniczno-budowlany zawierający:
-opis architektoniczny z elementami konstrukcji,
-część rysunkowa: rzut parteru, poddasza/piętra, rzut dachu w skali 1:100, przekroje skala 1:50,
elewacje skala 1:100.
Projekt techniczny zawierający:
-opis techniczny i konstrukcyjny (obliczenia statyczne - w zależności od projektu włączone w projekt lub stanowiące odrębną teczkę).
Część rysunkowa architektura i konstrukcja:
-rzuty fundamentów, parteru, poddasza, stropu, więźby, dachu / w skali 1:50,
-przekroje przez budynek / budynek skali 1:50,
-elewacje budynku / w skali 1:50 (*niektóre projekty posiadają rysunki w skali 1:100 lub 1:75),
-zestawienie stolarki budowlanej okiennej i drzwiowej,
-szczegóły konstrukcji i ewentualne szczegóły budowlane,
Część instalacyjna:
-część opisowa do projektów instalacji elektrycznych, wodno-kanalizacyjnych, grzewczych, gazowych (jeśli występują).
Część rysunkowa do projektów instalacji:
-schematy instalacji elektrycznych, schemat rozdzielni, plan instalacji odgromowej,
-schematy instalacji wodno-kanalizacyjnej i ciepłej wody,
-schematy instalacji grzewczych,
-schemat instalacji gazowej (jeśli występują).
Do projektu dołączane jest zestawienie materiałowe, z wykazem elementów drewnianych oraz stali budowlanej.
Do projektu dołączone są kopie uprawnień wszystkich projektantów, oraz aktualne zaświadczenia o przynależności do izb zawodowych.
Projekt zawiera oświadczenie projektantów o poprawności projektu w świetle Prawa Budowlanego, a także zawiera informację dotyczącą bezpieczeństwa i ochrony zdrowia ( BIOZ).
Do projektu dołączona jest także zgoda na zmiany adaptacyjne. Zgoda dołączana jest do każdego projektu bezpłatnie. Na Państwa życzenie zakres zgody na zmiany możemy dowolnie rozszerzyć.
Pracownia zezwala na następujące zmiany i odstępstwa od projektu architektoniczno-budowlanego w trakcie jego przystosowywania do lokalizacji:
- Zmianę obrysu zewnętrznego ścian zewnętrznych.
- Zmianę obrysu wewnętrznego ścian zewnętrznych.
- Zmianę układu ścian wewnętrznych działowych.
- Zmianę funkcji, ilości i usytuowania poszczególnych pomieszczeń na dowolnej kondygnacji w projekcie.
- Zmianę ukształtowania, ilości i kąta nachylenia połaci dachowych.
- Zmianę ilości, umiejscowienia i wielkości otworów okiennych i drzwiowych.
- Zmianę rodzaju materiału i technologii wykonania ścian zewnętrznych oraz wewnętrznych oraz ścian fundamentowych.
- Zmianę rodzaju i technologii wykonania stropów nad dowolną kondygnacją.
- Zmianę umiejscowienia, kształtu i materiału wykonania schodów w budynku.
- Zmianę wielkości, kształtu i materiałów, bądź likwidacja: tarasów, podestów i balkonów.
- Likwidację lub dodanie dowolnej ilości:
- lukarn,
- wykuszy,
- podcieni,
- balkonów,
- loggii,
- kolumn,
- pilastrów,
- ganków,
- werand.
- Zmianę materiałów wykończeniowych, instalacyjnych, izolacyjnych.
- Zmianę rodzaju pokrycia dachowego.
- Doprojektowanie bądź likwidacja podpiwniczenia - częściowego lub całkowitego.
