- Typ projektuWolnostojący
- Powierzchnia użytkowa80.1 m²
- Kondygnacje
- GarażJednostanowiskowy
- DachWielospadowy
- Kąt nach. dachu25°
- Odbicie lustrzaneTak
- Czas realizacjimax. czas realizacji 10 dni Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu

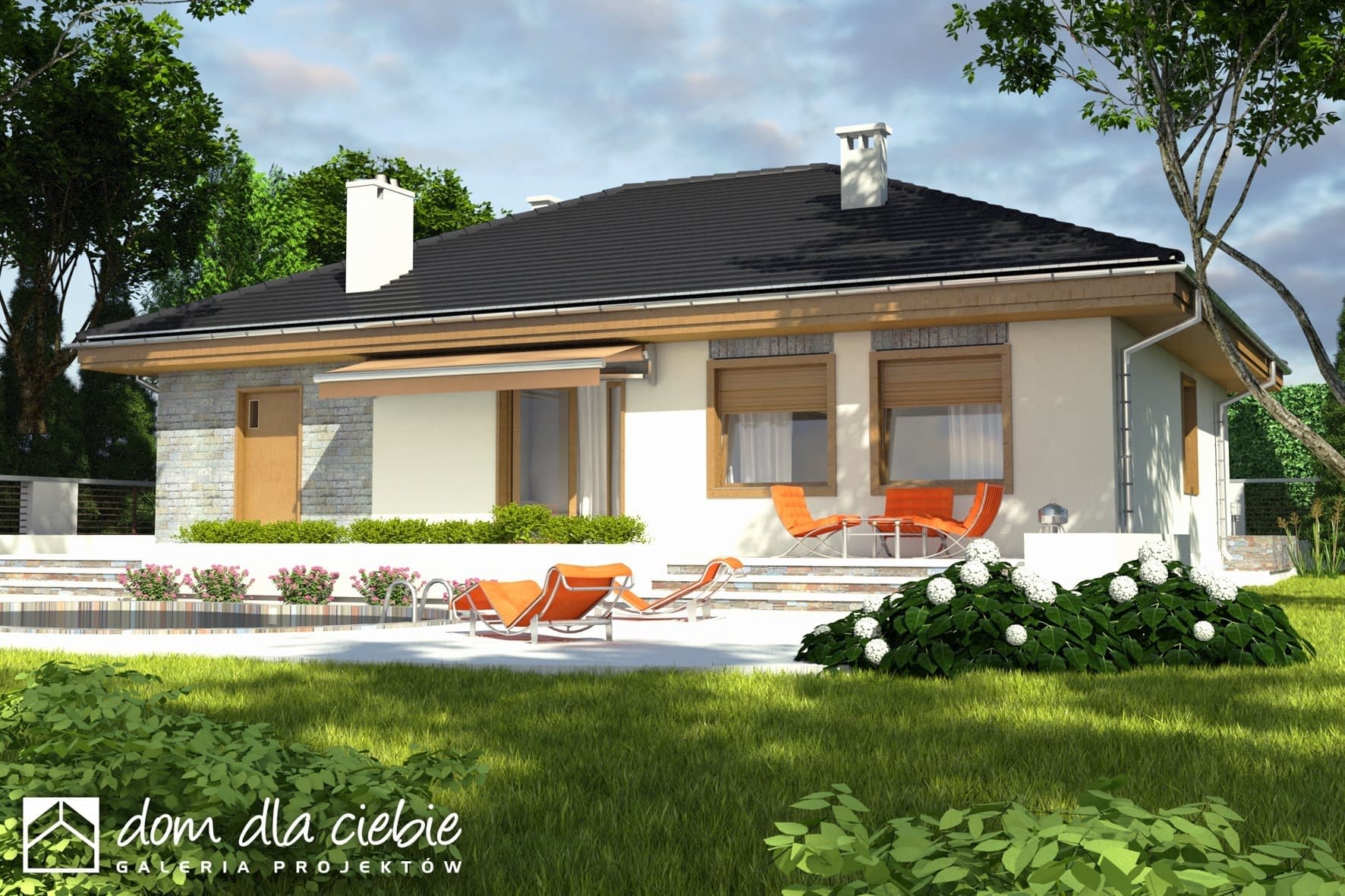

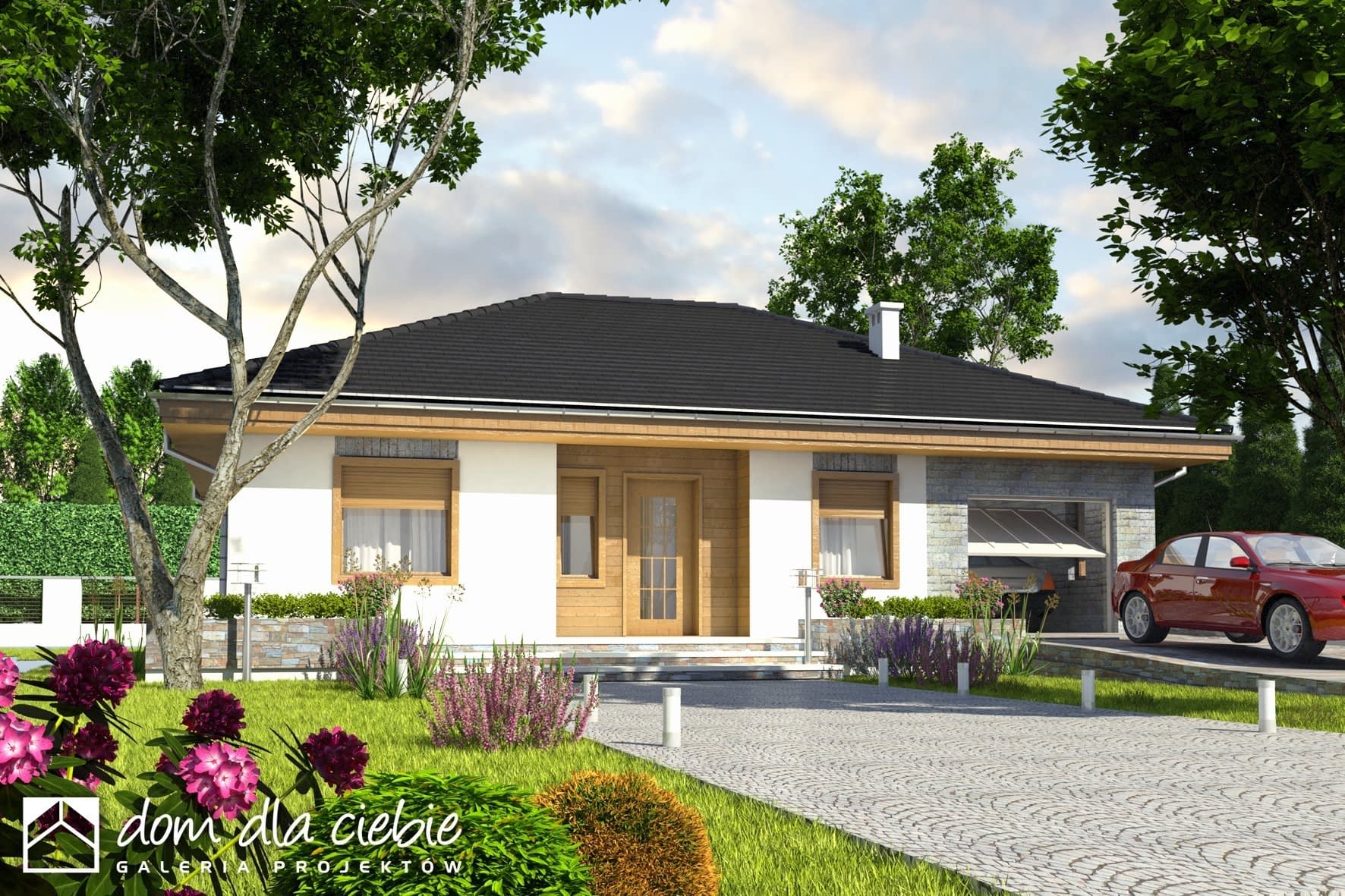

Dzierzba to zgrabny i ekonomiczny dom o prostej konstrukcji. W swoim programie funkcjonalnym spełnia wymagania wygodnej siedziby przy małej powierzchni zabudowy. Jest przeznaczony dla 3-4 osobowej rodziny. Funkcja Dzierzby rysuje się wyraźnym podziałem na strefę dzienną i nocną. W dziennej strefie zaprojektowano foremny salon z kominkiem i wyjściem na taras. Kuchnia posiada spiżarnię, która spełnia również zadanie połączenia części mieszkalnej z garażem i pomieszczeniem technicznym. Część nocną stanowią trzy zgrabne sypianie oraz duża łazienka. Prosta bryła jest z pewnością dużym atutem tego projektu.
Konstrukcja
fundamenty: betonowe
ściany zewnętrzne: porotherm+styropian termo organika
ściany wewnętrzne: porotherm
rodzaj stropu: teriva
elewacje: tynk strukturalny
pokrycie dachu: dachówka ceramiczna

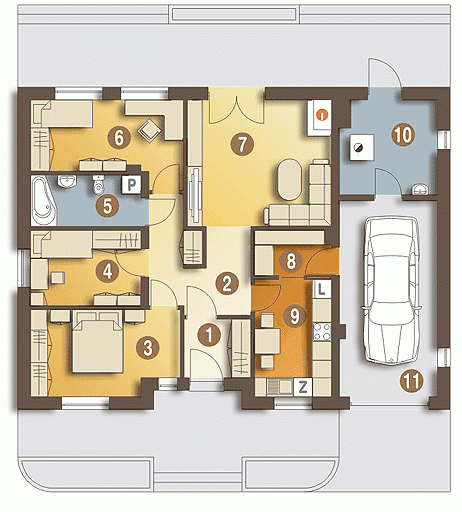

Rzuty
Parter
- m²
- 1. Wiatrołap3.8
- 2. Hol9.3
- 3. Pokój12.1
- 4. Pokój8.2
- 5. Łazienka5.6
- 6. Pokój11.2
- 7. Salon17.9
- 8. Spiżarnia3.3
- 9. Kuchnia8.8
- 10. Pom. tech+CO*8.6
- 11. Garaż*18.7
Przekrój
- m
- Wysokość parteru2.5

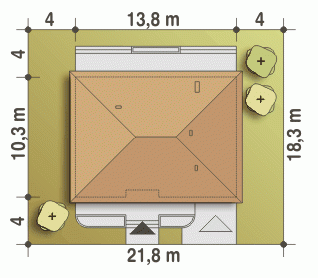

Usytuowanie na działce
Elewacja
Elewacja
Elewacja
Elewacja
Dane techniczne
- Powierzchnia użytkowa80.1 m²
- Powierzchnia zabudowy137.9 m²
- KominekTak
- Liczba łazienek1
- Liczba pokoi4
- Powierzchnia dachu186.5 m²
- Kubatura268 m³
- Długość domu10.3 m
- Szerokość domu13.8 m
- Wysokość domu6.1 m
- Minimalne wymiary działki18.3 x 21.8m
- GarażJednostanowiskowy
- Rodzaj dachuWielospadowy
- Kąt nach. dachu25°
Instalacja grzewcza
- Instalacja grzewczaGaz
Zawartość projektu
Zgodnie ze znowelizowaną Ustawą Prawo Budowlane art.34 ust.3, na projekt budowlany składają się trzy części:
- projekt zagospodarowania działki lub terenu
- projekt architektoniczno-budowlany
- projekt techniczny
Nasze projekty oferujemy w 3 egzemplarzach, zawierających projekt architektoniczno-budowlany i projekt techniczny. Projekt zagospodarowania działki lub terenu nie wchodzi w skład projektu oferowanego do sprzedaży. Projekt ten należy zlecić we własnym zakresie lokalnemu projektantowi, który opracuje go na podstawie danych zawartych w projekcie architektoniczno-budowlanym i technicznym, po dostosowaniu projektu do warunków lokalnych i wymagań inwestora.
UWAGA: wszystkie egzemplarze projektu zabezpieczone są hologramami, w części rysunkowej posiadają nadruki zabezpieczające w kolorze zielonym.
Wyrażamy zgodę na wszelkie zmiany zgodne z obowiązującymi przepisami pod warunkiem wprowadzenia ich przez uprawnioną osobę.
Wszystkie zmiany wymienione powyżej powinny być naniesione na oryginał projektu katalogowego trwałą techniką graficzną w kolorze czerwonym lub dołączone jako aneks i podpisane przez osobę uprawnioną dokonująca adaptacji.
**ważne informacje
Cena za dodatkowy egzemplarz projektu jest zależna od nazwy projektu!
