4 200 zł
Zadaj pytanie- Typ projektuWolnostojący
- StylNowoczesny
- Powierzchnia użytkowa103.28 m²
- KondygnacjeParterowy
- GarażBez garażu
- DachDwuspadowy
- Odbicie lustrzaneTak
- Czas realizacji17 dni roboczych Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu

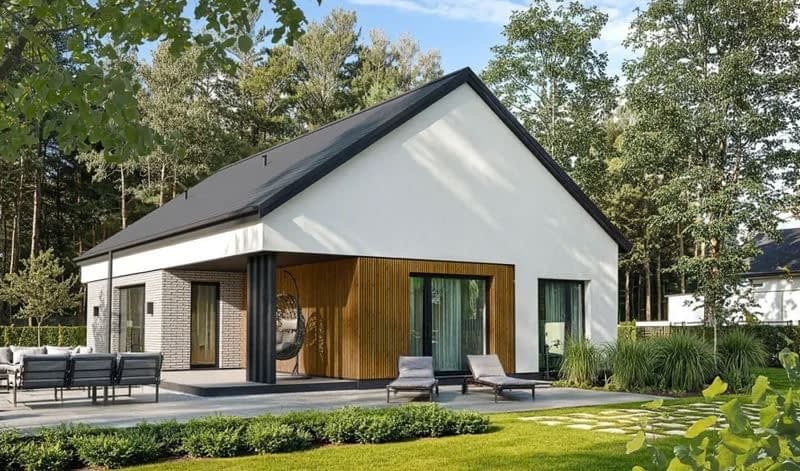

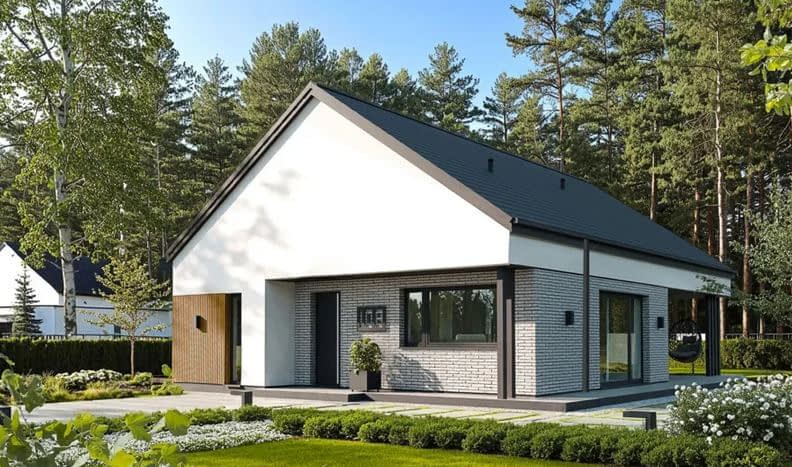

Projekt domu EG-108 wariant I to powiększona wersja popularnego modelu EG-108, stworzona z myślą o rodzinach, które cenią przestrzeń, funkcjonalność i nowoczesny design.
Sercem domu jest przestronny salon z wyjściem na taras, harmonijnie połączony z jadalnią i otwartą kuchnią z wyspą. Duże przeszklenia w salonie i jadalni wpuszczają mnóstwo naturalnego światła, tworząc ciepłą i zapraszającą atmosferę — idealną do relaksu i wspólnego spędzania czasu. Wygodny narożnik, duży rodzinny stół oraz kuchnia z szerokim oknem od frontu domu zapewniają komfort codziennego użytkowania i sprzyjają spotkaniom w gronie najbliższych.
Strefa nocna, położona w sąsiedztwie salonu, to trzy wygodne sypialnie oraz dwie funkcjonalne łazienki umieszczone naprzeciw siebie. W każdej sypialni przewidziano pojemne szafy, które pozwolą utrzymać porządek i harmonię we wnętrzach.
Dodatkowym atutem jest pomieszczenie techniczne, dostępne zarówno z wiatrołapu, jak i bezpośrednio z zewnątrz, co ułatwia codzienne prace i organizację domu.
Konstrukcja
| Fundamenty | ławy fundamentowe żelbetowe monolityczne |
| Ściany fundamentowe | bloczki betonowe |
| Ściany konstrukcyjne | bloczek silikatowy |
| Ściany działowe | bloczek silikatowy |
| Stropy | żelbetowe |
| Dach | dwuspadowy pokryty dachówką ceramiczną |
Rzuty

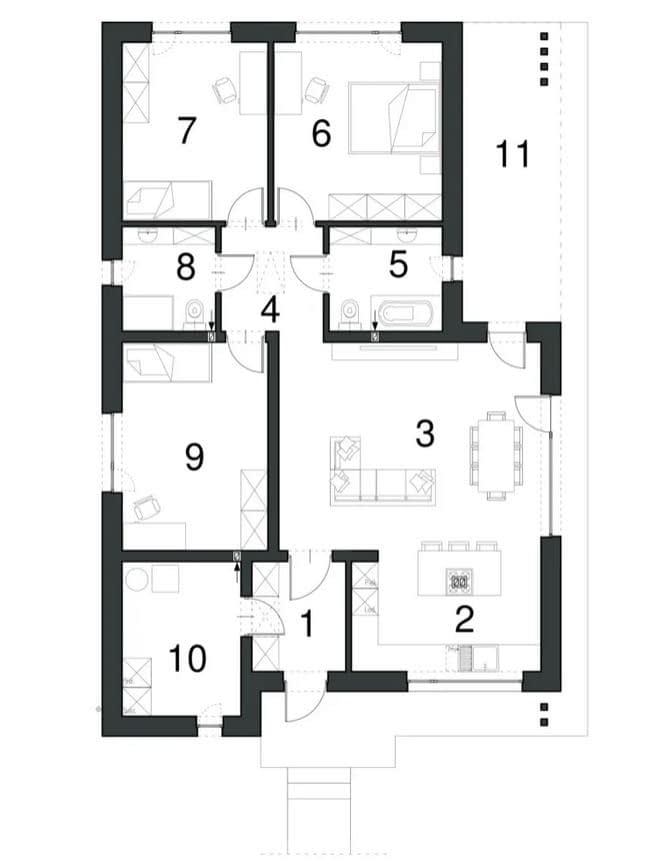

Rzut parteru
- 1. Wiatrołap5.16
- 2. Kuchnia11.30
- 3. Salon + jadalnia27.30
- 4. Korytarz5.36
- 5. Łazienka5.94
- 6. Pokój15.12
- 7. Pokój13.03
- 8. Łazienka4.88
- 9. Pokój15.19
- 10. Pomieszczenie techniczne9.20
- 11. Taras18.60

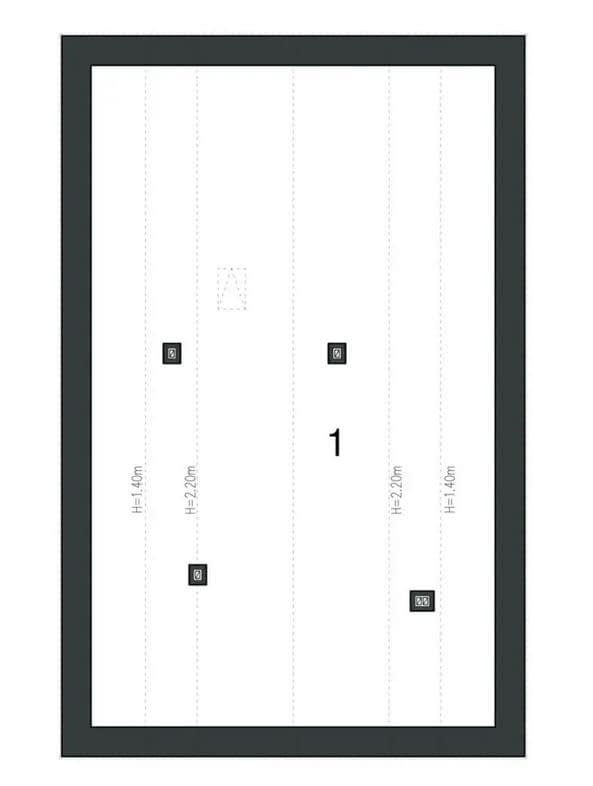

Rzut poddasza
- 1. Powierzchnia użytkowa poddasza78.84

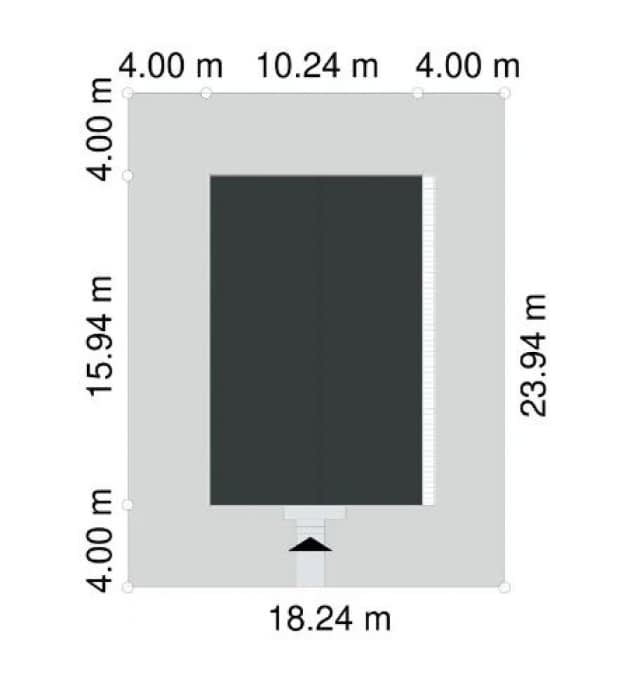

Usytuowanie na działce
Dane techniczne
- Powierzchnia użytkowa103.28 m²
- Powierzchnia zabudowy163.22 m²
- Liczba łazienek2
- Liczba pokoi3
- Kubatura314.94 m³
- Długość domu15.94 m
- Szerokość domu10.24 m
- Wysokość domu7.44 m
- PoddaszeNie
- Minimalne wymiary działki23.94 x 18.24m
- GarażBez garażu
- Rodzaj dachuDwuspadowy
Instalacja grzewcza
- Instalacja opcjonalna
Zawartość projektu
Gotowy projekt domu, który Ci dostarczamy, składa się z kilku działów, są to:
Projekt architektoniczno-budowlany (3 egzemplarze) w wersji papierowej
- Opis architektoniczny z elementami konstrukcji.

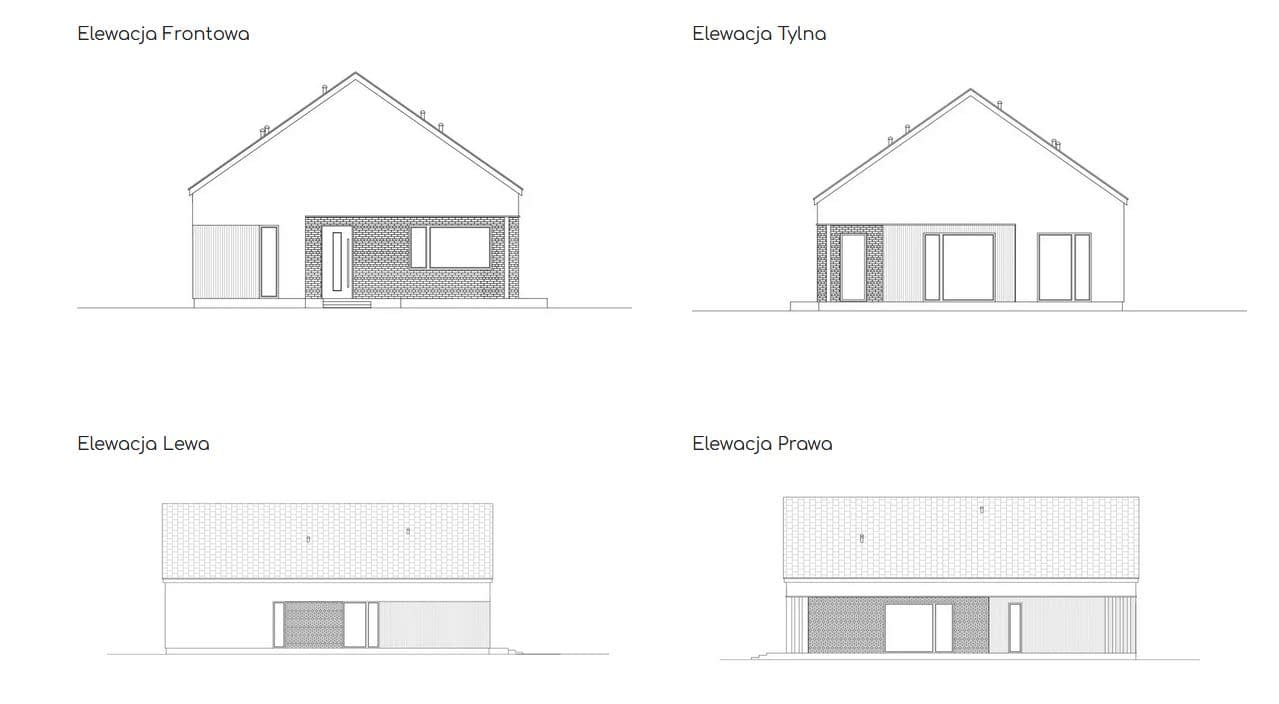

- Część rysunkowa (rzuty parteru, poddasza, piętra i dachu, przekroje i elewacje budynku).
Projekt techniczny (3 egzemplarze) w wersji papierowej
- Opisy branżowe (konstrukcja, branża sanitarna i elektryczna).
- Część rysunkowa – konstrukcja (rzuty fundamentów, stropu, więźby, dachu oraz przekroje, szczegóły konstrukcji i ewentualne szczegóły budowlane).
- Część rysunkowa do projektów instalacji (schematy: instalacji elektrycznych, instalacji wodno-kanalizacyjnej i ciepłej wody, instalacji grzewczych, ew. instalacji gazowej).
Materiały dodatkowe dodawane do projektu w wersji papierowej
- Bezpłatna zgoda na zmiany, która jest potrzebna dla architekta adaptującego aby mógł dokonać modyfikacji w projekcie.
- Charakterystyka energetyczna (dla projektów domów).
- Kopie uprawnień architektów i branżystów.
Płatne Dodatki do projektów sprzedawane w formie elektronicznej na płycie (z wyjątkiem dodatkowego egzemplarza projektu) i bez prawa zwrotu.
Wykaz dokumentów zawartych w projekcie sauny
Projekt techniczny
- Opisy techniczny wszystkich części składowych sauny
- Część rysunkowa – konstrukcja (rzut sauny, rzut fundamentów, rzut podłogi, rzut dachu, przekroje, elewacje zewnętrzne, elewacja pomieszczenia sauny, szkielety – elewacji południowej, wschodniej, północnej, zachodniej, detale konstrukcyjne, zestawienie stolarki okienno-drzwiowej, zestawienie materiałów)
- Część rysunkowa do projektów instalacji (schematy: instalacji elektrycznej i wodno-kanalizacyjnej)
Projekty saun sprzedawane w formie elektronicznej (w formacie PDF) na płycie (z wyjątkiem dodatkowego egzemplarza projektu) i bez prawa zwrotu.
Aby dopasować projekt do swoich potrzeb, otrzymasz bezpłatne pozwolenie na zmiany. Standardowo obejmuje ono m.in. przesunięcie drzwi, okien, zmianę funkcji pomieszczeń czy rodzaju ogrzewania. Jeśli taka zgoda to za mało, skontaktuj się z nami.
Dodatki
Bezpłatne dodatki
GratisZestaw umów
GratisZmiany w projekcie
GratisTablica budowy
GratisDziennik budowy
Płatne dodatki
Pakiet ogrzewanie podłogowe
620 zł
Pakiet powietrznej / gruntowej pompy ciepła
590 zł
Projekt wentylacji mechanicznej
860 zł
Dodatkowy egzemplarz
590 zł
Wersja elektroniczna projektu
590 zł
Kosztorys
620 zł
