Zadaj pytanie- Typ projektuWolnostojący
- StylNowoczesny
- Powierzchnia użytkowa98.46 m²
- KondygnacjeParterowy
- GarażBez garażu
- DachDwuspadowy
- Odbicie lustrzaneTak
- Czas realizacji20 dni roboczych Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu
Projekt domu EG-110 wariant I to nieco pomniejszony (do 100 m2) projekt EG-110 , w którym komfortowo zamieszka 4-osobowa rodzina.
Wejście do domu prowadzi przez kameralny, ale funkcjonalny wiatrołap, w którym przewidziano pojemne szafy na odzież i obuwie całej rodziny. Bezpośrednio przy wiatrołapie znajduje się pomieszczenie techniczne z wygodnym wejściem od strony komunikacji.
Salon płynnie łączy się z jadalnią oraz nowoczesną kuchnią z wyspą, tworząc otwartą, reprezentacyjną, a jednocześnie przytulną przestrzeń. Bezpośrednie wyjście z salonu na taras pozwala swobodnie przenieść życie domowe na zewnątrz. Na szczególną uwagę zasługuje funkcjonalna kuchnia z wyspą i osobną spiżarką.
Trzy komfortowe sypialnie pozwalają stworzyć indywidualne wnętrza dopasowane do potrzeb mieszkańców, a dwie łazienki zwiększają funkcjonalność domu i zapewniają większą swobodę podczas porannego przygotowywania się do dnia.
Konstrukcja
| Fundamenty | ławy fundamentowe żelbetowe monolityczne |
| Ściany fundamentowe | bloczki betonowe |
| Ściany konstrukcyjne | gazobeton |
| Ściany działowe | gazobeton |
| Stropy | żelbetowe monolityczne |
| Dach | dwuspadowy pokryty dachówką ceramiczną |
Rzuty

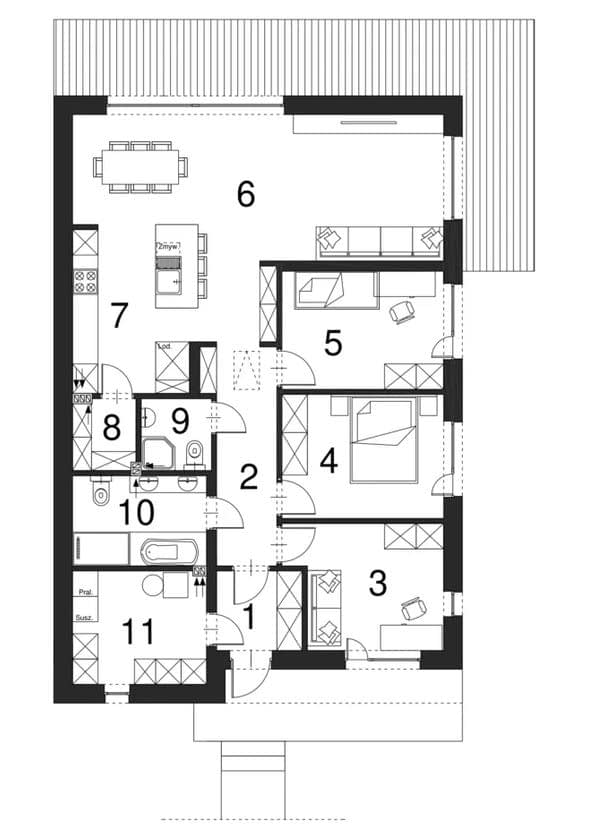

Rzut parteru
- 1. Wiatrołap3.79
- 2. Korytarz7.78
- 3. Pokój10.26
- 4. Pokój11.19
- 5. Pokój10.65
- 6. Salon+Jadalnia31.26
- 7. Kuchnia11.49
- 8. Spiżarnia2.49
- 9. Łazienka2.82
- 10. Łazienka6.73
- 11. Pom. techniczne8.46
- 12. Taras27.45

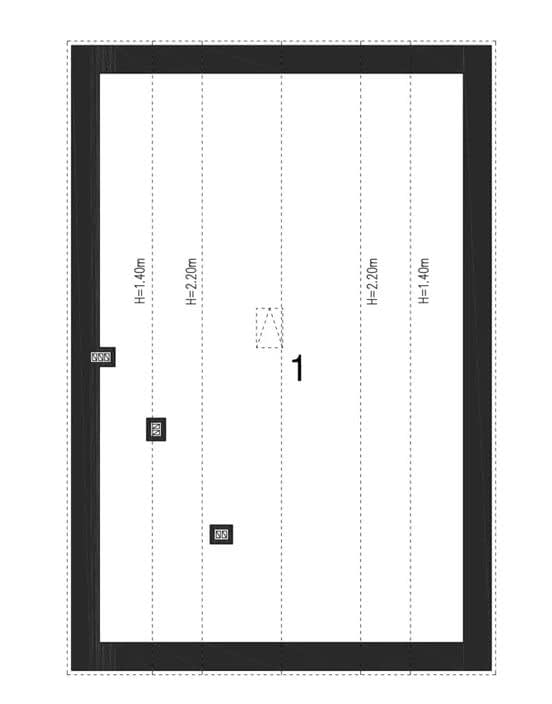

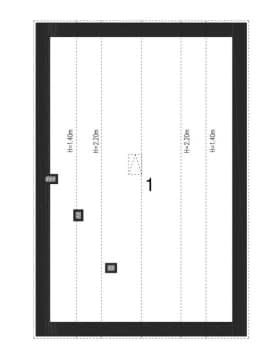

Rzut poddasza
- 1. Powierzchnia użytkowa poddasza64.48

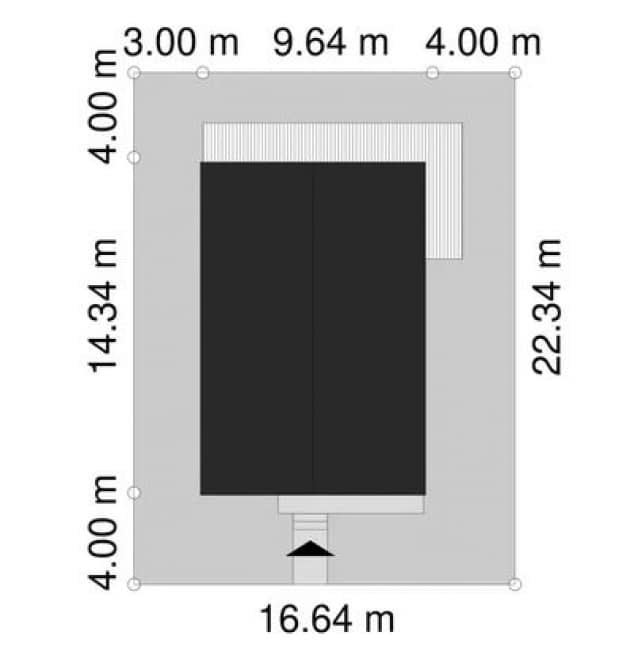

Usytuowanie na działce
Dane techniczne
- Powierzchnia użytkowa98.46 m²
- Powierzchnia zabudowy133.75 m²
- KominekNie
- Liczba łazienek2
- Liczba pokoi3
- Kubatura299.38 m³
- Długość domu14.34 m
- Szerokość domu9.64 m
- Wysokość domu7.32 m
- Minimalne wymiary działki22.34 x 16.64m
- GarażBez garażu
- Rodzaj dachuDwuspadowy
Instalacja grzewcza
- Instalacja opcjonalna
Zawartość projektu
Gotowy projekt domu, który Ci dostarczamy, składa się z kilku działów, są to:
Projekt architektoniczno-budowlany (3 egzemplarze) w wersji papierowej
- Opis architektoniczny z elementami konstrukcji.

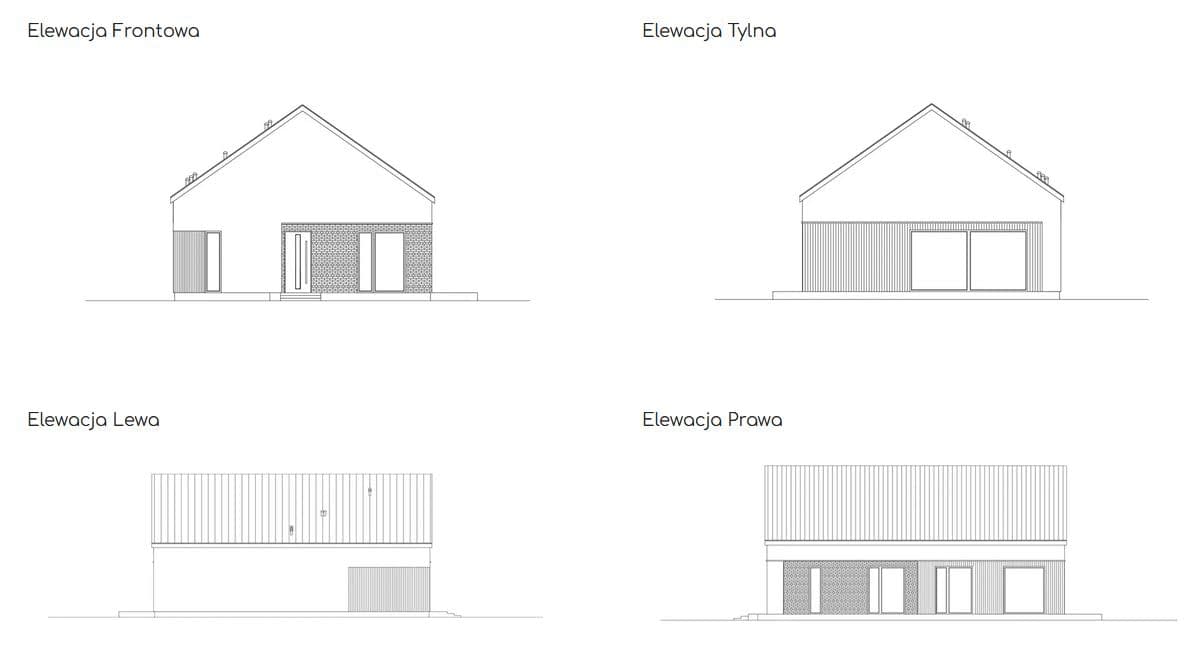

- Część rysunkowa (rzuty parteru, poddasza, piętra i dachu, przekroje i elewacje budynku).
Projekt techniczny (3 egzemplarze) w wersji papierowej
- Opisy branżowe (konstrukcja, branża sanitarna i elektryczna).
- Część rysunkowa – konstrukcja (rzuty fundamentów, stropu, więźby, dachu oraz przekroje, szczegóły konstrukcji i ewentualne szczegóły budowlane).
- Część rysunkowa do projektów instalacji (schematy: instalacji elektrycznych, instalacji wodno-kanalizacyjnej i ciepłej wody, instalacji grzewczych, ew. instalacji gazowej).
Materiały dodatkowe dodawane do projektu w wersji papierowej
- Bezpłatna zgoda na zmiany, która jest potrzebna dla architekta adaptującego aby mógł dokonać modyfikacji w projekcie.
- Charakterystyka energetyczna (dla projektów domów).
- Kopie uprawnień architektów i branżystów.
Płatne Dodatki do projektów sprzedawane w formie elektronicznej na płycie (z wyjątkiem dodatkowego egzemplarza projektu) i bez prawa zwrotu.
Wykaz dokumentów zawartych w projekcie sauny
Projekt techniczny
- Opisy techniczny wszystkich części składowych sauny
- Część rysunkowa – konstrukcja (rzut sauny, rzut fundamentów, rzut podłogi, rzut dachu, przekroje, elewacje zewnętrzne, elewacja pomieszczenia sauny, szkielety – elewacji południowej, wschodniej, północnej, zachodniej, detale konstrukcyjne, zestawienie stolarki okienno-drzwiowej, zestawienie materiałów)
- Część rysunkowa do projektów instalacji (schematy: instalacji elektrycznej i wodno-kanalizacyjnej)
Projekty saun sprzedawane w formie elektronicznej (w formacie PDF) na płycie (z wyjątkiem dodatkowego egzemplarza projektu) i bez prawa zwrotu.
Aby dopasować projekt do swoich potrzeb, otrzymasz bezpłatne pozwolenie na zmiany. Standardowo obejmuje ono m.in. przesunięcie drzwi, okien, zmianę funkcji pomieszczeń czy rodzaju ogrzewania. Jeśli taka zgoda to za mało, skontaktuj się z nami.
