Płatne Dodatki do projektów sauny sprzedawane są w formie elektronicznej na płycie czyli kosztorys inwestorski (z wyjątkiem dodatkowego egzemplarza projektu) i bez prawa zwrotu.
4 100 zł
Zadaj pytanie- Typ projektuWolnostojący
- StylNowoczesny
- Powierzchnia użytkowa98.46 m²
- KondygnacjeParterowy
- GarażBez garażu
- DachDwuspadowy
- Odbicie lustrzaneTak
- Czas realizacji20 dni roboczych Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu
Projekt domu EG-111 wariant I to nieco pomniejszony (do 100 m2) projekt EG-111, w którym komfortowo zamieszka 4-osobowa rodzina, która marzy o własnym, nowoczesnym i wygodnym domu, bez konieczności rezygnowania z funkcjonalności na rzecz niewielkiej powierzchni.
Do wnętrza prowadzi praktyczny wiatrołap. W sąsiedztwie zaplanowano również pomieszczenie techniczne z wejściem od strony wiatrołapu, co pozwala zachować przejrzysty i wygodny układ strefy wejściowej.
Otwarta strefa dzienna, łącząca salon, jadalnię i kuchnię. Szczególnym atutem projektu jest osobna spiżarka przy kuchni.
Prywatną część domu tworzą trzy sypialnie oraz dwie łazienki, które zwiększają wygodę codziennego funkcjonowania i pozwalają sprawniej organizować poranki.
Konstrukcja
| Fundamenty | ławy fundamentowe żelbetowe monolityczne |
| Ściany fundamentowe | bloczki betonowe |
| Ściany konstrukcyjne | gazobeton |
| Ściany działowe | gazobeton |
| Stropy | żelbetowe monolityczne |
| Dach | dwuspadowy pokryty dachówką ceramiczną |
Rzuty

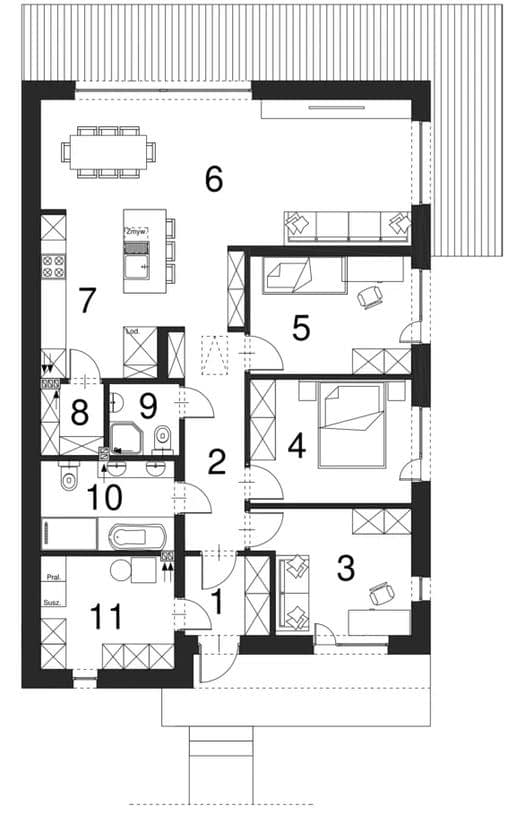

Rzut parteru
- 1. Wiatrołap3.79
- 2. Korytarz7.78
- 3. Pokój10.26
- 4. Pokój11.19
- 5. Pokój10.65
- 6. Salon+Jadalnia31.26
- 7. Kuchnia11.49
- 8. Spiżarnia2.49
- 9. Łazienka2.82
- 10. Łazienka6.73
- 11. Pom. techniczne8.46
- 12. Taras27.45

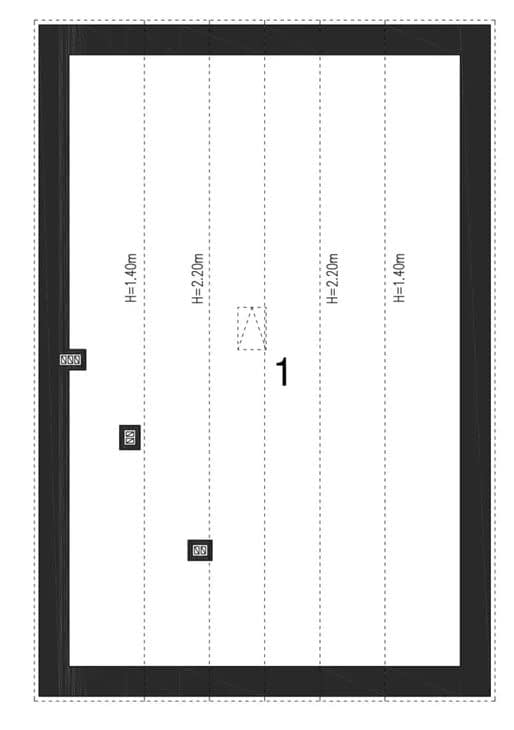

Rzut poddasza
- 1. Powierzchnia użytkowa poddasza48.98

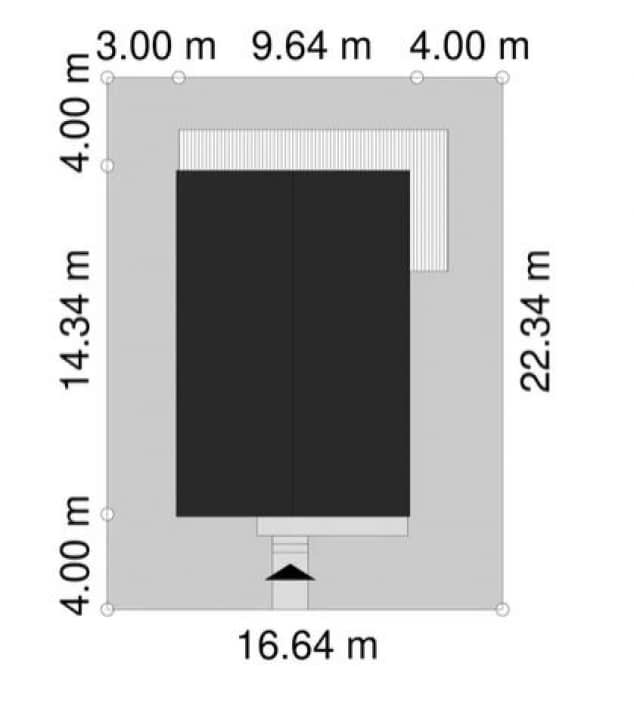

Usytuowanie na działce
Dane techniczne
- Powierzchnia użytkowa98.46 m²
- Powierzchnia zabudowy133.75 m²
- Liczba łazienek3
- Liczba pokoi3
- Kubatura299.38 m³
- Długość domu14.34 m
- Szerokość domu9.64 m
- Wysokość domu6.71 m
- Minimalne wymiary działki22.34 x 16.64m
- GarażBez garażu
- Rodzaj dachuDwuspadowy
Instalacja grzewcza
- Instalacja opcjonalna
Zawartość projektu
Gotowy projekt domu, który Ci dostarczamy, składa się z kilku działów, są to:
Projekt architektoniczno-budowlany (3 egzemplarze) w wersji papierowej
- Opis architektoniczny z elementami konstrukcji.
- Część rysunkowa (rzuty parteru, poddasza, piętra i dachu, przekroje i elewacje budynku).
Projekt techniczny (3 egzemplarze) w wersji papierowej
- Opisy branżowe (konstrukcja, branża sanitarna i elektryczna).
- Część rysunkowa – konstrukcja (rzuty fundamentów, stropu, więźby, dachu oraz przekroje, szczegóły konstrukcji i ewentualne szczegóły budowlane).
- Część rysunkowa do projektów instalacji (schematy: instalacji elektrycznych, instalacji wodno-kanalizacyjnej i ciepłej wody, instalacji grzewczych, ew. instalacji gazowej).
Materiały dodatkowe dodawane do projektu w wersji papierowej
- Bezpłatna zgoda na zmiany, która jest potrzebna dla architekta adaptującego aby mógł dokonać modyfikacji w projekcie.
- Charakterystyka energetyczna (dla projektów domów).
- Kopie uprawnień architektów i branżystów.
Płatne Dodatki do projektów sprzedawane w formie elektronicznej na płycie (z wyjątkiem dodatkowego egzemplarza projektu) i bez prawa zwrotu.
Wykaz dokumentów zawartych w projekcie sauny
Projekt techniczny
- Opisy techniczny wszystkich części składowych sauny
- Część rysunkowa – konstrukcja (rzut sauny, rzut fundamentów, rzut podłogi, rzut dachu, przekroje, elewacje zewnętrzne, elewacja pomieszczenia sauny, szkielety – elewacji południowej, wschodniej, północnej, zachodniej, detale konstrukcyjne, zestawienie stolarki okienno-drzwiowej, zestawienie materiałów)
- Część rysunkowa do projektów instalacji (schematy: instalacji elektrycznej i wodno-kanalizacyjnej)
Projekty saun sprzedawane w formie elektronicznej (w formacie PDF) na płycie (z wyjątkiem dodatkowego egzemplarza projektu) i bez prawa zwrotu.
Aby dopasować projekt do swoich potrzeb, otrzymasz bezpłatne pozwolenie na zmiany. Standardowo obejmuje ono m.in. przesunięcie drzwi, okien, zmianę funkcji pomieszczeń czy rodzaju ogrzewania. Jeśli taka zgoda to za mało, skontaktuj się z nami.
Dodatki
Bezpłatne dodatki
GratisZestaw umów
GratisZmiany w projekcie
GratisTablica budowy
GratisDziennik budowy
Płatne dodatki
Pakiet ogrzewanie podłogowe
620 zł
Pakiet powietrznej / gruntowej pompy ciepła
590 zł
Projekt wentylacji mechanicznej
860 zł
Dodatkowy egzemplarz
590 zł
Wersja elektroniczna projektu
590 zł
Kosztorys
620 zł
