EG-81

4 049 zł

Projekt domu EG-81

Autor projektu:EG-domy
Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
4 549 zł4 049 zł
Oszczędź: 500,00zł
Najniższa cena z 30 dni: 3 889,00 zł

Promocja ważna do

10-04-2024

Zadaj pytanie
  • Typ projektuWolnostojący
  • StylNowoczesny
  • Powierzchnia użytkowa147.81 m²
  • KondygnacjePiętrowy
  • GarażDwustanowiskowy
  • DachPłaski
  • Odbicie lustrzaneTak
  • Czas realizacji7 dni
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

Opis projektu

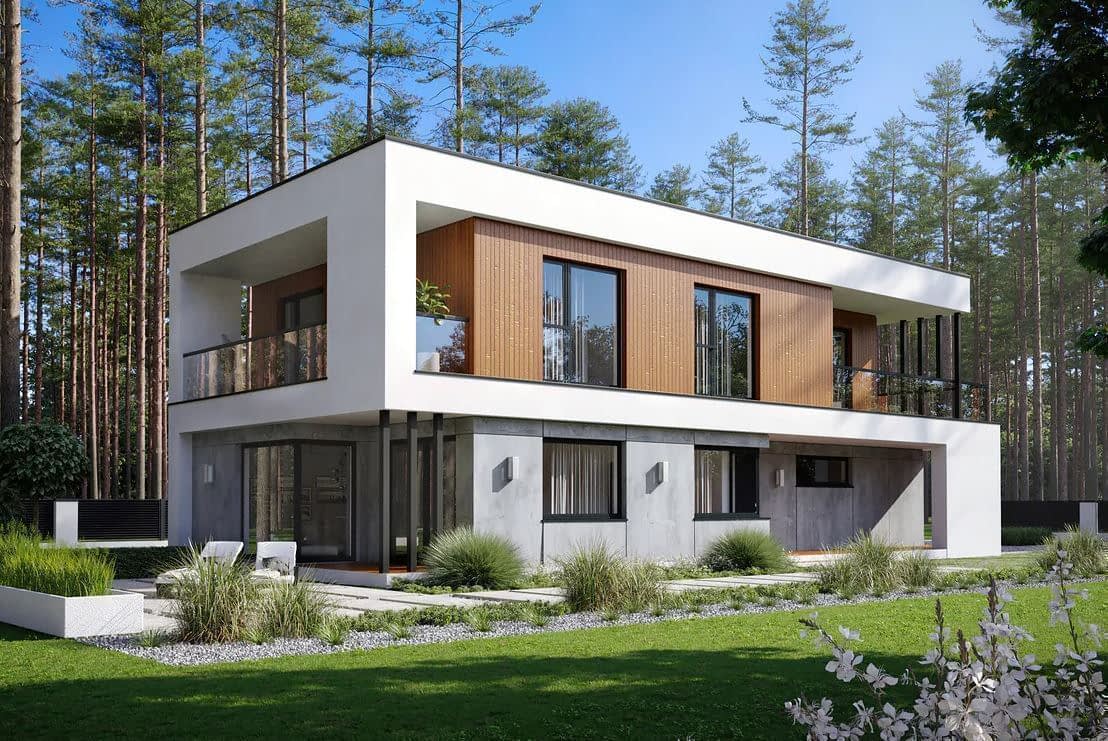

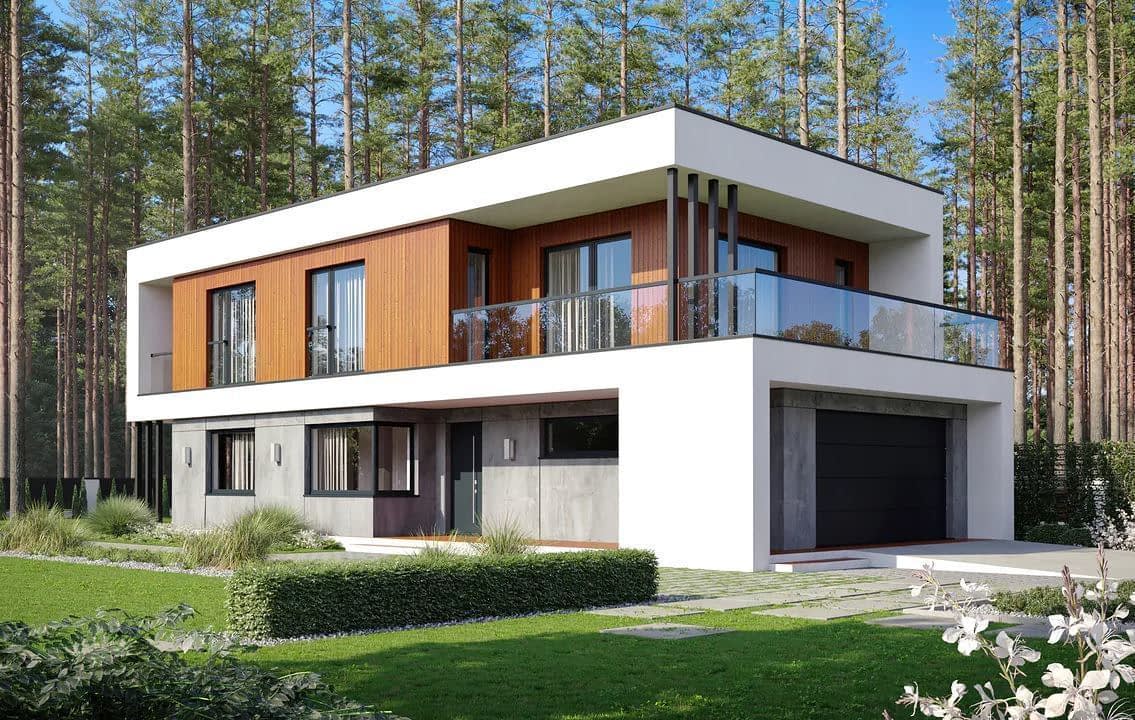

Projekt domu piętrowego EG-81 o nowoczesnej stylistyce z obszernym garażem i płaskim dachem, który pomieści dużą rodzinę.

Wejście do domu prowadzi przez wiatrołap z dwiema pojemnymi szafami, z którego można przejść do pomieszczenia technicznego. W części dziennej znajduje się wygodny salon z miejscem na kanapę i widokiem na ogród. Salon jest otwarty na przeszkloną z dwóch stron jadalnię z wyjściem na zadaszony taras. Z jadalnią sąsiaduje otwarta widna kuchnia niewidoczna z salonu. Obok salonu znajduje się łazienka z prysznicem oraz klatka schodowa prowadząca na piętro.

W strefie technicznej znajduje się dwustanowiskowy garaż oraz pomieszczenie techniczne/kotłownia.

Na piętrze zaprojektowano 4 wygodne sypialnie, każda z wyjściem na najbliższy zadaszony taras/balkon, wspólną łazienkę z wanną i dwiema umywalkami oraz pralnię. Dodatkowo sypialnia gospodarzy posiada prywatną, wygodną garderobę.

Duże okna zapewniają doświetlenie wszystkich pomieszczeń i jednocześnie nadają budynkowi nowoczesnego wyglądu. Elewacja budynku to charakterystyczne biały ramy, szarość betonu i okładzina z desek drewnianych.


Konstrukcja

Fundament: Ławy fundamentowe żelbetowe monolityczne.
Ściany fundamentowe: Bloczki betonowe.
Ściany konstrukcyjne: Bloczki silikatowe.
Ściany działowe: Gazobeton.
Stropy: Żelbetowe monolityczne

Rzuty

Rzut parteru

  • 1.Wiatrołap6.50
  • 2.Korytarz5.20
  • 3.Kuchnia9.91
  • 4. Salon z jadalnią32.80
  • 5.Łazienka4.44
  • 6.Schody3.16
  • 7.Pom. gospodarcze7.68
  • 8.Garaż dwustanowiskowy34.28
Rzut projektu EG-81 - Rzut parteru

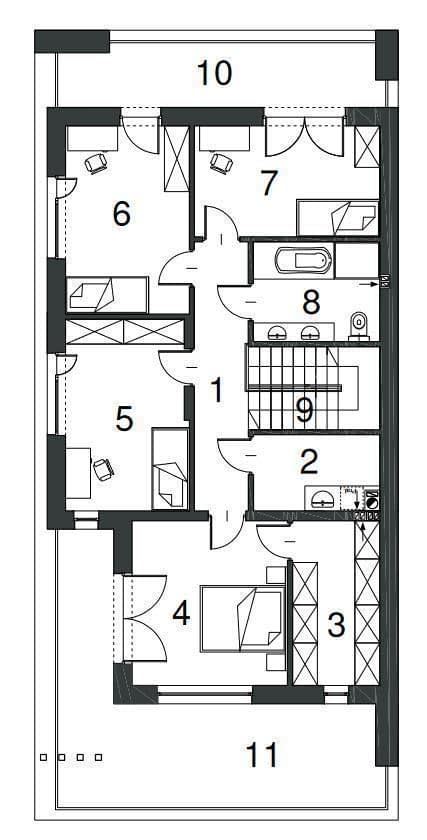

Rzut piętra

  • 1.Korytarz8.41
  • 2.Pom. gospodarcze5.38
  • 3.Garderoba8.31
  • 4.Pokój14.41
  • 5.Pokój13.45
  • 6.Pokój13.49
  • 7.Pokój11.90
  • 8.Łazienka7.29
  • 9.Schody3.16
  • 10.Taras30.45
  • 11.Taras14.05
Rzut projektu EG-81 - Rzut piętra

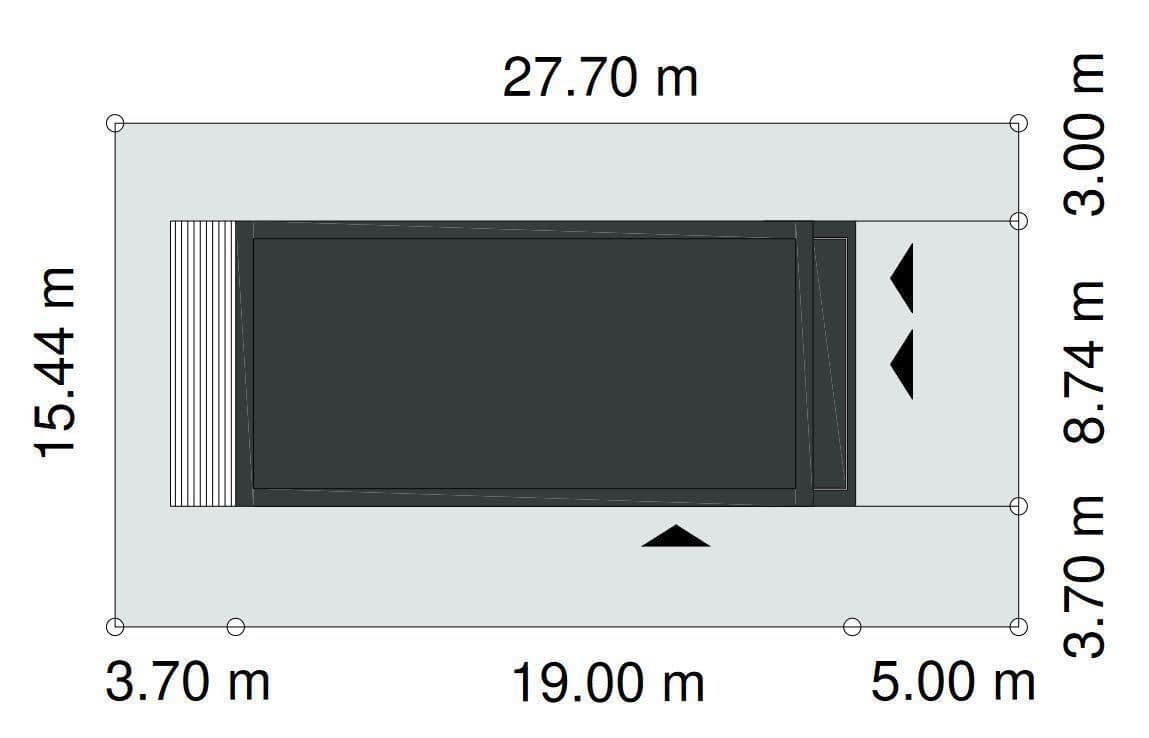

Usytuowanie na działce

Rzut projektu EG-81 - Usytuowanie na działce

Dane techniczne

  • Powierzchnia użytkowa147.81 m²
  • Powierzchnia zabudowy132.67 m²
  • Liczba łazienek2
  • Liczba pokoi4
  • Kubatura533.3 m³
  • Długość domu19 m
  • Szerokość domu8.74 m
  • Wysokość domu7.35 m
  • Minimalne wymiary działki27.7 x 15.44m
  • GarażDwustanowiskowy
  • Rodzaj dachuPłaski

Instalacja grzewcza

  • Instalacja opcjonalna

Zawartość projektu

Gotowy projekt domu, który Ci dostarczamy, składa się z kilku działów, są to:

Projekt architektoniczno-budowlany (3 egzemplarze) w wersji papierowej

  • Opis architektoniczny z elementami konstrukcji.

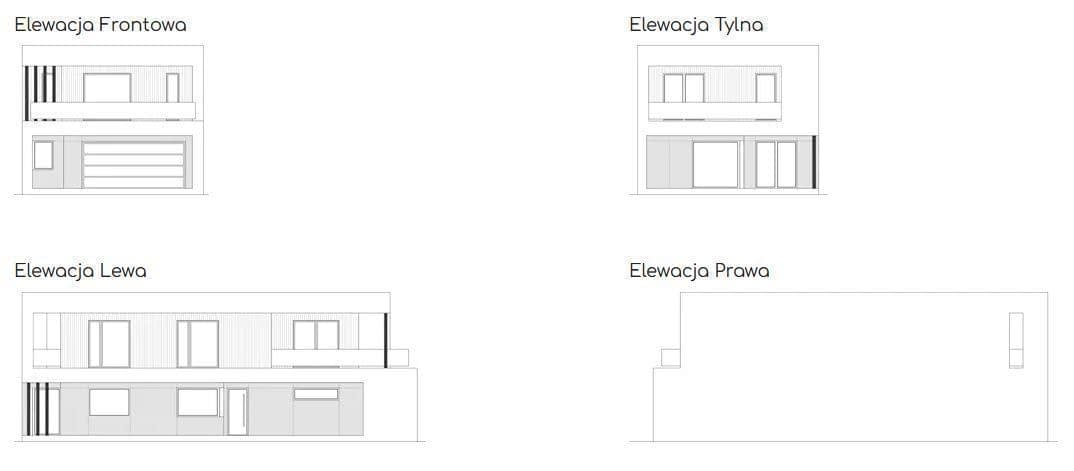

  • Część rysunkowa (rzuty parteru, poddasza, piętra i dachu, przekroje i elewacje budynku).

Projekt techniczny (3 egzemplarze) w wersji papierowej

  • Opisy branżowe (konstrukcja, branża sanitarna i elektryczna).
  • Część rysunkowa – konstrukcja (rzuty fundamentów, stropu, więźby, dachu oraz przekroje, szczegóły konstrukcji i ewentualne szczegóły budowlane).
  • Część rysunkowa do projektów instalacji (schematy: instalacji elektrycznych, instalacji wodno-kanalizacyjnej i ciepłej wody, instalacji grzewczych, ew. instalacji gazowej).

Materiały dodatkowe dodawane do projektu w wersji papierowej

  • Bezpłatna zgoda na zmiany, która jest potrzebna dla architekta adaptującego aby mógł dokonać modyfikacji w projekcie.
  • Charakterystyka energetyczna (dla projektów domów).
  • Kopie uprawnień architektów i branżystów.

Wykaz dokumentów zawartych w projekcie sauny

Projekt techniczny

  • Opisy techniczny wszystkich części składowych sauny
  • Część rysunkowa – konstrukcja (rzut sauny, rzut fundamentów, rzut podłogi, rzut dachu, przekroje, elewacje zewnętrzne, elewacja pomieszczenia sauny, szkielety – elewacji południowej, wschodniej, północnej, zachodniej, detale konstrukcyjne, zestawienie stolarki okienno-drzwiowej, zestawienie materiałów)
  • Część rysunkowa do projektów instalacji (schematy: instalacji elektrycznej i wodno-kanalizacyjnej)

Projekty saun sprzedawane w formie elektronicznej (w formacie PDF) na płycie (z wyjątkiem dodatkowego egzemplarza projektu) i bez prawa zwrotu.

Płatne Dodatki do projektów sauny sprzedawane są w formie elektronicznej na płycie czyli kosztorys inwestorski (z wyjątkiem dodatkowego egzemplarza projektu) i bez prawa zwrotu.



Standardowy zakres zmian

Aby dopasować projekt do swoich potrzeb, otrzymasz bezpłatne pozwolenie na zmiany. Standardowo obejmuje ono m.in. przesunięcie drzwi, okien, zmianę funkcji pomieszczeń czy rodzaju ogrzewania. Jeśli taka zgoda to za mało, skontaktuj się z nami.

Dodatki

Bezpłatne dodatki

Gratis

Zestaw umów

Gratis

Zmiany w projekcie

Gratis

Tablica budowy

Gratis

Dziennik budowy

Płatne dodatki

Pakiet ogrzewanie podłogowe

620 zł

Pakiet powietrznej / gruntowej pompy ciepła

480 zł

Projekt wentylacji mechanicznej

860 zł

Dodatkowy egzemplarz

480 zł

Wersja elektroniczna projektu

400 zł

Kosztorys

620 zł

Pakiet na paliwo stałe

480 zł
