Opis projektu
EG-82 to nowoczesny dom z poddaszem użytkowym przeznaczony dla 4-5 osobowej rodziny.

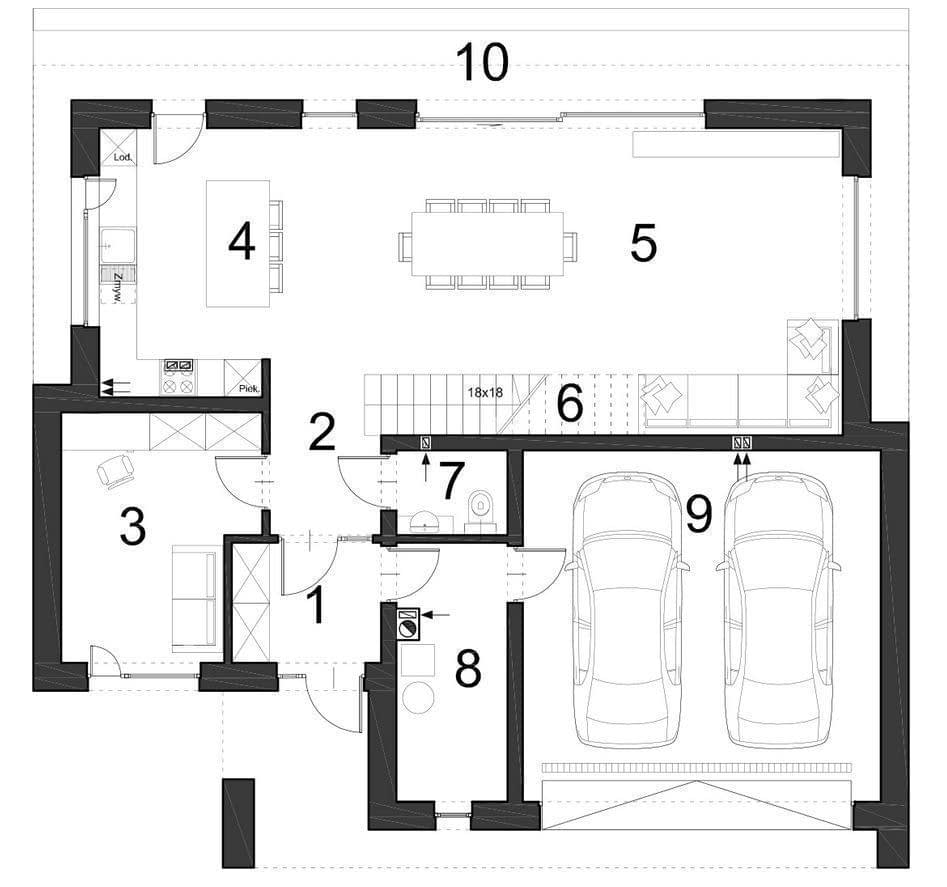

Projekt przewiduje wejście ze świetlikiem do domu, które znajduje się pod zadaszeniem. Za drzwiami wejściowymi, w wiatrołapie, można zdjąć okrycie wierzchnie i schować je do pojemnej szafy. Stąd można wejść do pomieszczeń mieszkalnych albo przez przechodnie pomieszczenie techniczne przejść do garażu. W korytarzu, za wiatrołapem, po jednej stronie znajduje się pokój, który może pełnić funkcję gabinetu, a z drugiej – łazienka. Idąc dalej trafimy do widnego salonu z jadalnią i otwartej kuchni z wyspą. Ta przestrzeń została dobrze doświetlona, dzięki dużym przeszkleniom. Na tylnej ścianie jadalni znajdują się schody prowadzące na poddasze.

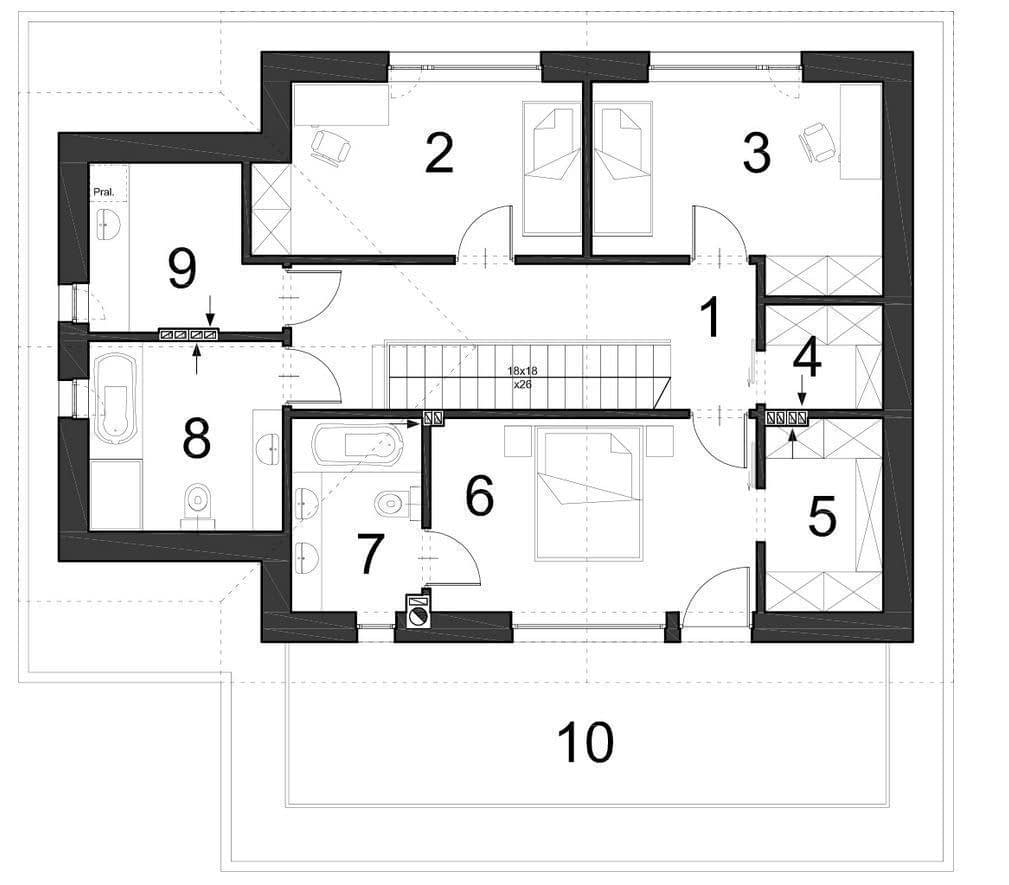

Na poddaszu zaprojektowano 3 sypialnie. Sypialnia gospodarzy posiada własną garderobę, łazienkę oraz wyjście na taras. Pozostałe dwa pokoje mają wspólną łazienka z miejscem na wannę i prysznic oraz garderobę z wejściem z korytarza. Dodatkowo na piętrze przewidziano pralnię.

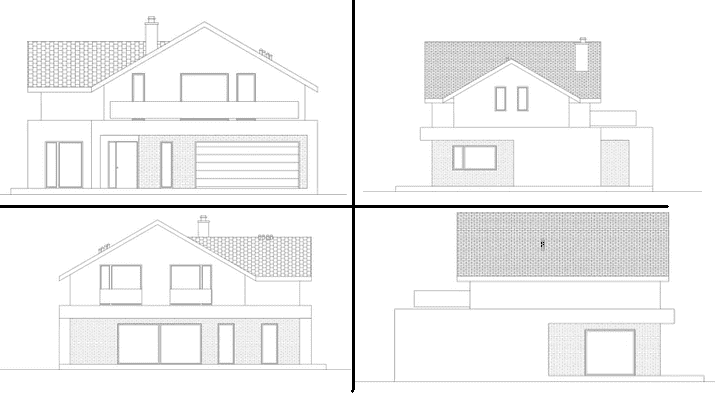

Bryła budynku to umiejętne połączenie wielospadowego dachu, z powierzchniami płaskimi tworzącymi charakterystyczną ramę. Elewacja budynku została wykończona białym tynkiem oraz płytkami klinkierowym na parterze.
Konstrukcja
Fundament: Ławy fundamentowe żelbetowe monolityczne.
Ściany fundamentowe: Bloczki betonowe.
Ściany konstrukcyjne: Bloczki silikatowe.
Ściany działowe: Gazobeton.
Stropy: Żelbetowe monolityczne
Gotowy projekt domu, który Ci dostarczamy, składa się z kilku działów, są to:
Projekt architektoniczno-budowlany (3 egzemplarze) w wersji papierowej
- Opis architektoniczny z elementami konstrukcji.
- Część rysunkowa (rzuty parteru, poddasza, piętra i dachu, przekroje i elewacje budynku).
Projekt techniczny (3 egzemplarze) w wersji papierowej
- Opisy branżowe (konstrukcja, branża sanitarna i elektryczna).
- Część rysunkowa – konstrukcja (rzuty fundamentów, stropu, więźby, dachu oraz przekroje, szczegóły konstrukcji i ewentualne szczegóły budowlane).
- Część rysunkowa do projektów instalacji (schematy: instalacji elektrycznych, instalacji wodno-kanalizacyjnej i ciepłej wody, instalacji grzewczych, ew. instalacji gazowej).
Materiały dodatkowe dodawane do projektu w wersji papierowej
- Bezpłatna zgoda na zmiany, która jest potrzebna dla architekta adaptującego aby mógł dokonać modyfikacji w projekcie.
- Charakterystyka energetyczna (dla projektów domów).
- Kopie uprawnień architektów i branżystów.
Płatne Dodatki do projektów sprzedawane w formie elektronicznej na płycie (z wyjątkiem dodatkowego egzemplarza projektu) i bez prawa zwrotu.
Wykaz dokumentów zawartych w projekcie sauny
Projekt techniczny
- Opisy techniczny wszystkich części składowych sauny
- Część rysunkowa – konstrukcja (rzut sauny, rzut fundamentów, rzut podłogi, rzut dachu, przekroje, elewacje zewnętrzne, elewacja pomieszczenia sauny, szkielety – elewacji południowej, wschodniej, północnej, zachodniej, detale konstrukcyjne, zestawienie stolarki okienno-drzwiowej, zestawienie materiałów)
- Część rysunkowa do projektów instalacji (schematy: instalacji elektrycznej i wodno-kanalizacyjnej)
Projekty saun sprzedawane w formie elektronicznej (w formacie PDF) na płycie (z wyjątkiem dodatkowego egzemplarza projektu) i bez prawa zwrotu.
Płatne Dodatki do projektów sauny sprzedawane są w formie elektronicznej na płycie czyli kosztorys inwestorski (z wyjątkiem dodatkowego egzemplarza projektu) i bez prawa zwrotu.
Standardowy zakres zmian
Aby dopasować projekt do swoich potrzeb, otrzymasz bezpłatne pozwolenie na zmiany. Standardowo obejmuje ono m.in. przesunięcie drzwi, okien, zmianę funkcji pomieszczeń czy rodzaju ogrzewania. Jeśli taka zgoda to za mało, skontaktuj się z nami.
