EG-87 wariant I

5 199 zł

Projekt domu EG-87 wariant I

Autor projektu:EG-domy
Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
5 199 zł
Zadaj pytanie
  • Typ projektuWolnostojący
  • StylNowoczesny
  • Powierzchnia użytkowa126.19 m²
  • KondygnacjeParterowy
  • GarażDwustanowiskowy
  • DachCzterospadowy
  • Odbicie lustrzaneTak
  • Czas realizacji21 dni
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

Opis projektu

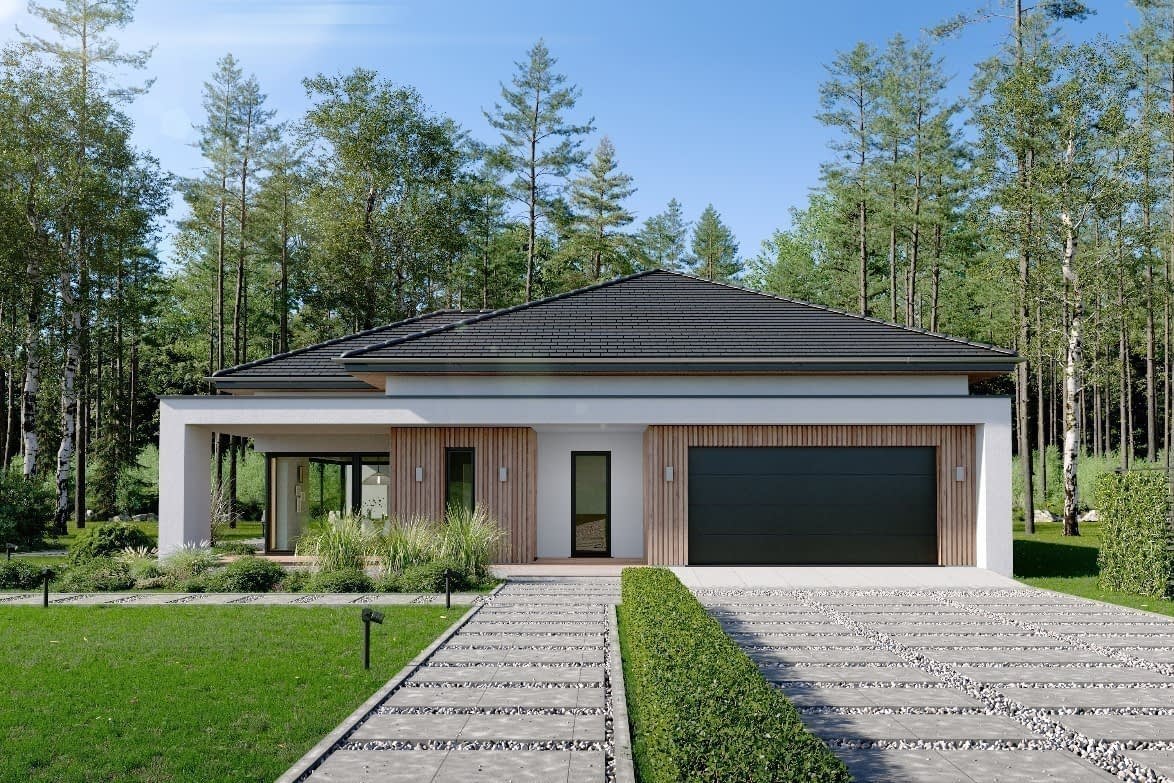

EG-87 WARIANT I to projekt nowoczesnego, parterowego domu z możliwością adaptacji poddasza, który będzie idealny dla 4. osobowej rodziny.

Ten projekt ma kilka ciekawych rozwiązań, np. wejście do domu znajduje się nie na wprost, a z boku wysuniętego wiatrołapu; salon z jadalnia jest po obu stronach otoczony tarasami, co pozwoli lepiej zaaranżować przestrzeń do wypoczynku. Stefa dzienna jest otwarta i dobrze doświetlona, dzięki dużym przeszkleniom w salonie i jadalni. Okno kuchenne jest skierowane na wejście i w pierwszej chwili jest mylone z drzwiami wejściowymi.

Strefa nocna jest naturalnie oddzielona od części dziennej. Sypialnie są rozmieszczone wzdłuż korytarza z widokiem na ogród i wszystkie posiadają wyjście na zewnątrz. Jedna z sypialni posiada prywatną garderobę. Po drugiej stronie korytarza są rozmieszczone dwie łazienki, pomieszczenie techniczne z przejściem do garażu, pomieszczenie gospodarcze i przewidziano miejsce na schody.

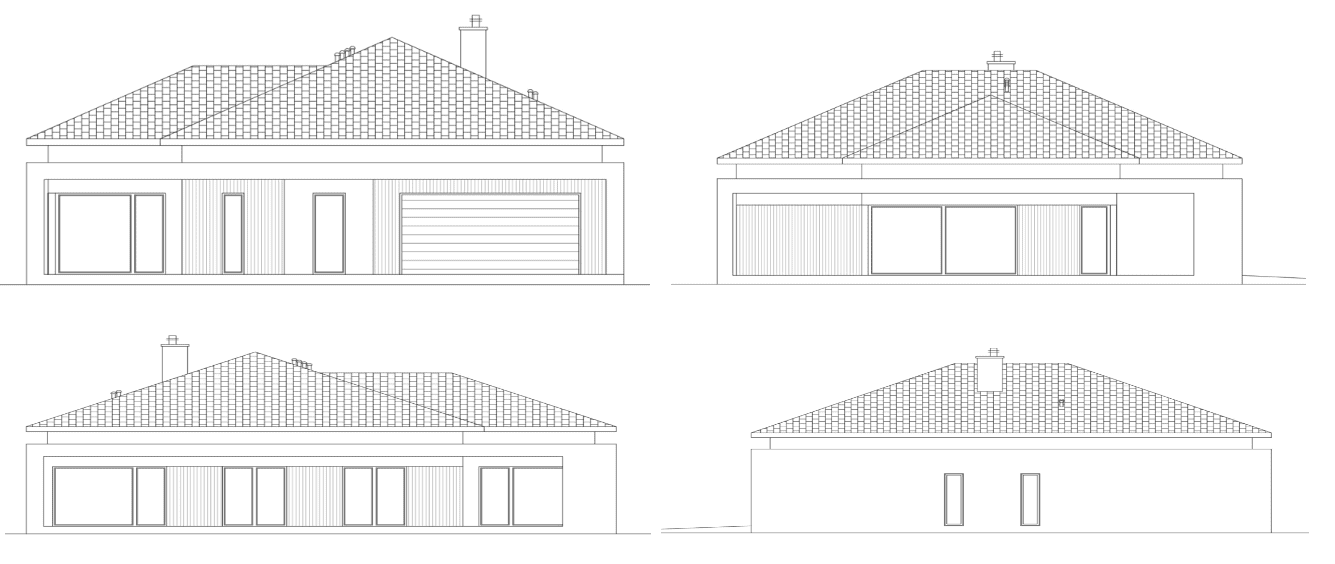

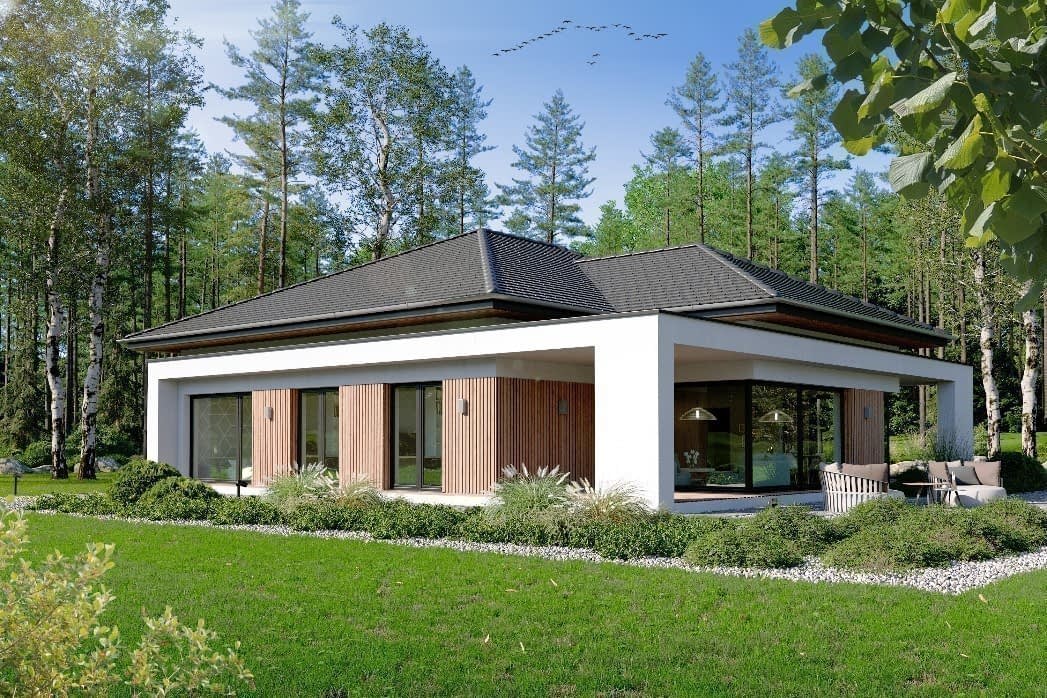

Bryła domu jest oparta na kwadracie z wcięciami na rogach, które tworzą tarasy. Całość jest otoczona białą ramą, która nadaje pewnej lekkości całej bryle i tworzy zadaszenie dla tarasów. Elewacja ścian jest w kolorze białym i ciemnoszarym przełamana wstawkami z drewna.


Konstrukcja

Fundamentyławy fundamentowe żelbetowe monolityczne
Ściany fundamentowebloczki betonowe
Ściany konstrukcyjnepustaki silikatowe o grubości 24 cm
Ściany działowepustaki gazobetonowe o grubości 12 cm
Stropyżelbetowe monolityczne
Dachpokryty dachówką ceramiczną

Rzuty

Rzut parteru

  • 1.Wiatrołap5.14
  • 2.Kuchnia11.20
  • 3.Salon+jadalnia39.95
  • 4.Korytarz8.44
  • 5.Schody2.56
  • 6. Pom. gospodarcze1.66
  • 7.Łazienka3.66
  • 8.Pom. techniczne4.84
  • 9.Łazienka7.60
  • 10.Garderoba3.47
  • 11.Pokój14.55
  • 12.Pokój14.16
  • 13.Pokój14.20
  • 14.Garaż37.32

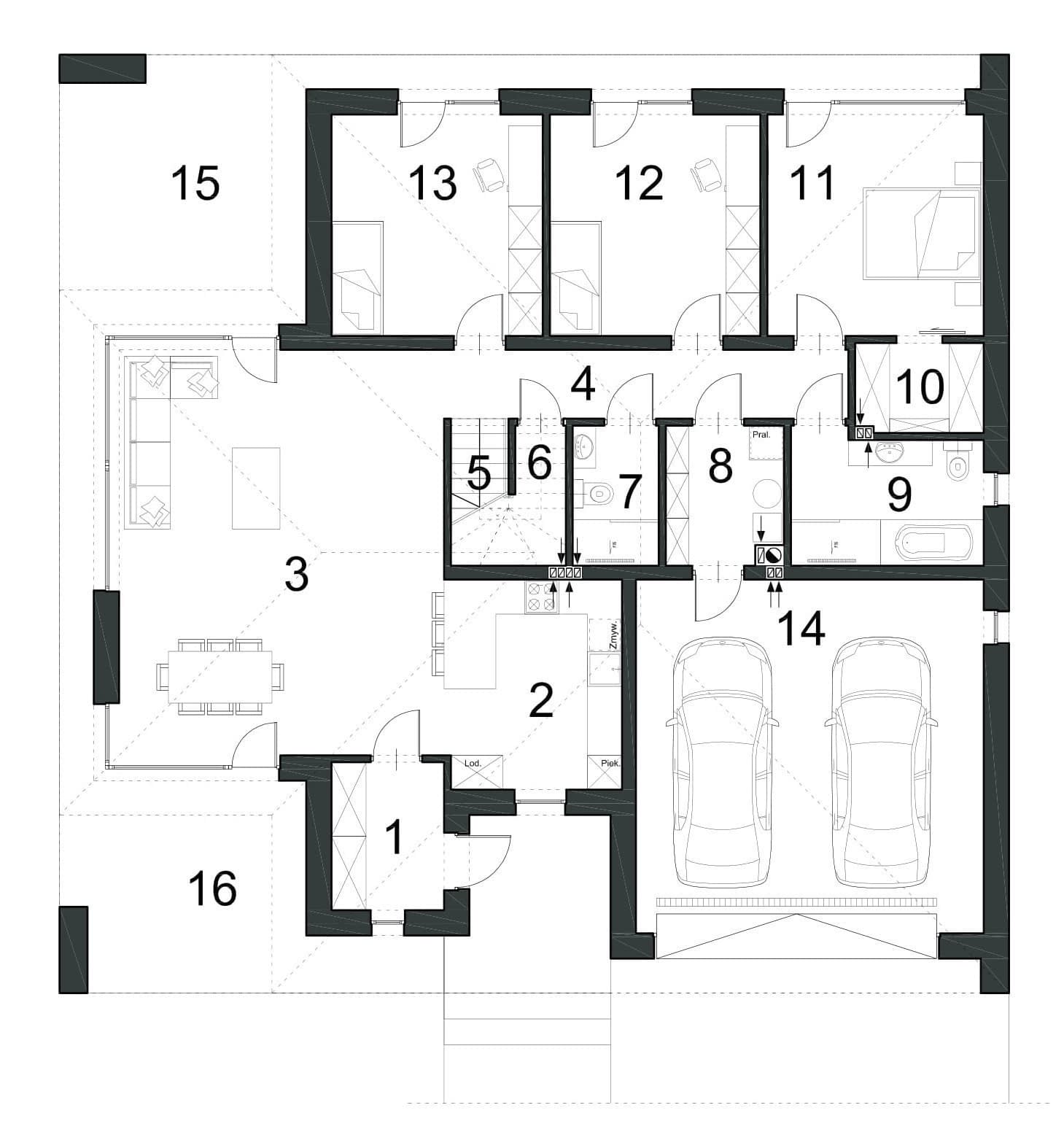

Rzut projektu EG-87 wariant I - Rzut parteru

Rzut poddasza

  • Poddasze nieużytkowe86.00

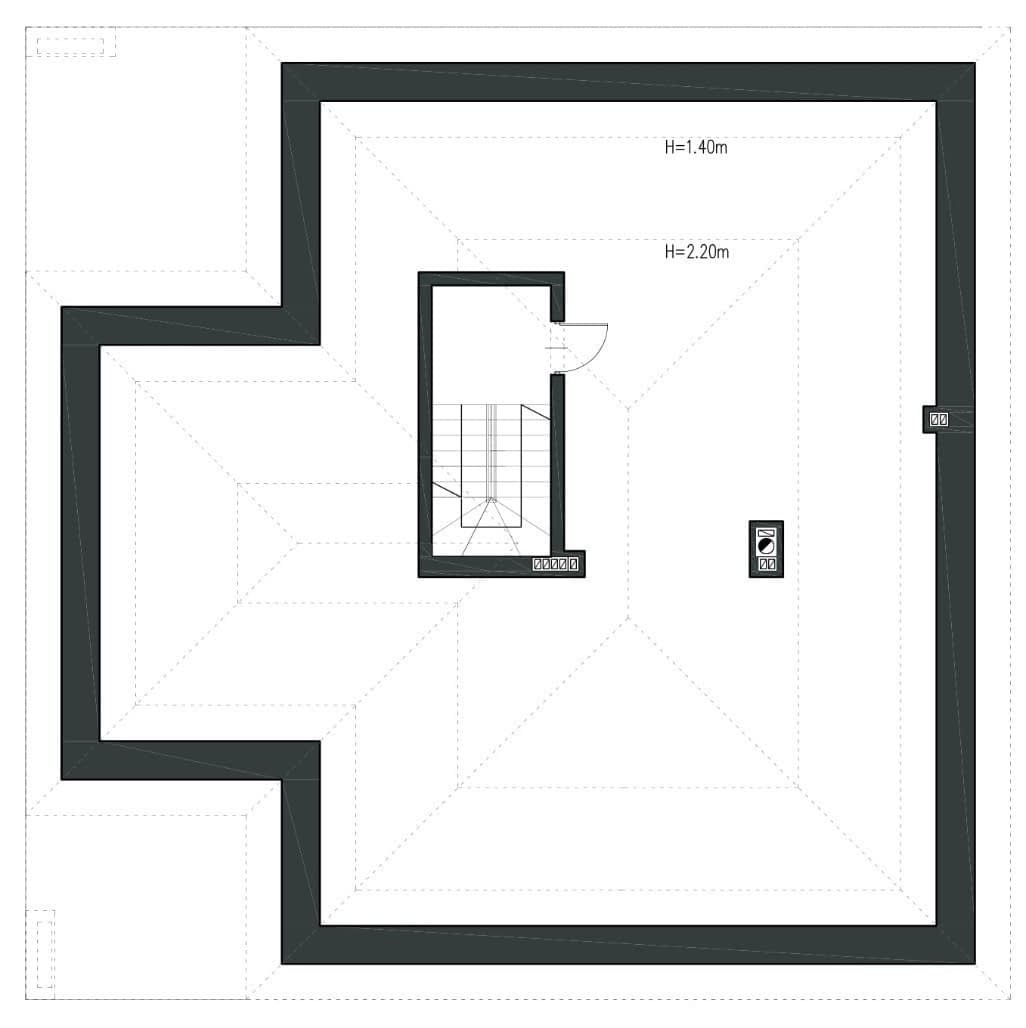

Rzut projektu EG-87 wariant I - Rzut poddasza

Usytuowanie na działce

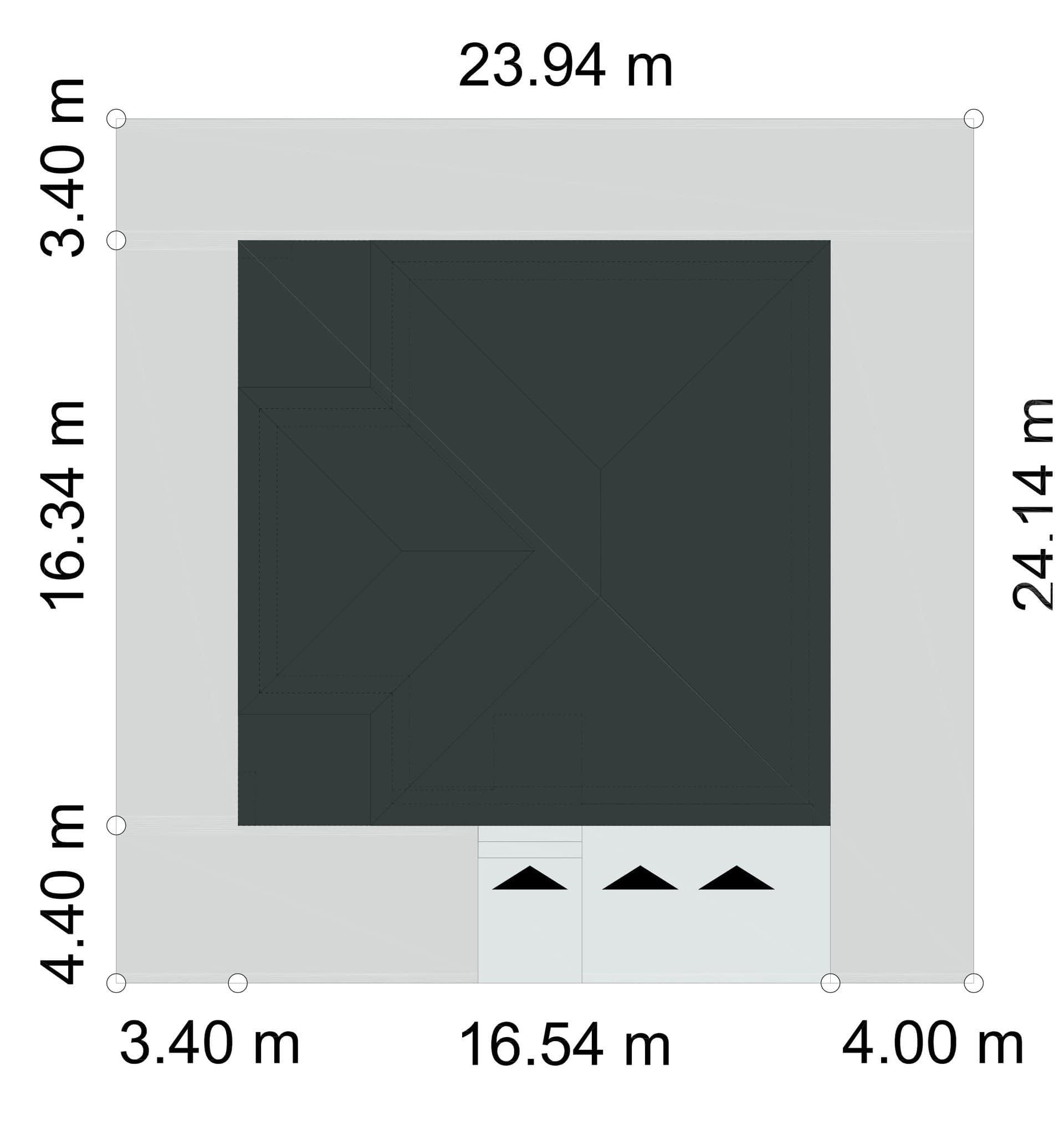

Rzut projektu EG-87 wariant I - Usytuowanie na działce

Dane techniczne

  • Powierzchnia użytkowa126.19 m²
  • Powierzchnia zabudowy216.73 m²
  • Kubatura487.08 m³
  • Długość domu16.34 m
  • Szerokość domu16.54 m
  • Wysokość domu7.3 m
  • Minimalne wymiary działki24.14 x 23.94m
  • GarażDwustanowiskowy
  • Rodzaj dachuCzterospadowy

Instalacja grzewcza

  • Instalacja opcjonalna

Zawartość projektu

Gotowy projekt domu, który Ci dostarczamy, składa się z kilku działów, są to:

Projekt architektoniczno-budowlany (3 egzemplarze) w wersji papierowej

  • Opis architektoniczny z elementami konstrukcji.
  • Część rysunkowa (rzuty parteru, poddasza, piętra i dachu, przekroje i elewacje budynku).

Projekt techniczny (3 egzemplarze) w wersji papierowej

  • Opisy branżowe (konstrukcja, branża sanitarna i elektryczna).
  • Część rysunkowa – konstrukcja (rzuty fundamentów, stropu, więźby, dachu oraz przekroje, szczegóły konstrukcji i ewentualne szczegóły budowlane).
  • Część rysunkowa do projektów instalacji (schematy: instalacji elektrycznych, instalacji wodno-kanalizacyjnej i ciepłej wody, instalacji grzewczych, ew. instalacji gazowej).

Materiały dodatkowe dodawane do projektu w wersji papierowej

  • Bezpłatna zgoda na zmiany, która jest potrzebna dla architekta adaptującego aby mógł dokonać modyfikacji w projekcie.
  • Charakterystyka energetyczna (dla projektów domów).
  • Kopie uprawnień architektów i branżystów.

Płatne Dodatki do projektów sprzedawane w formie elektronicznej na płycie (z wyjątkiem dodatkowego egzemplarza projektu) i bez prawa zwrotu.

Wykaz dokumentów zawartych w projekcie sauny

Projekt techniczny

  • Opisy techniczny wszystkich części składowych sauny
  • Część rysunkowa – konstrukcja (rzut sauny, rzut fundamentów, rzut podłogi, rzut dachu, przekroje, elewacje zewnętrzne, elewacja pomieszczenia sauny, szkielety – elewacji południowej, wschodniej, północnej, zachodniej, detale konstrukcyjne, zestawienie stolarki okienno-drzwiowej, zestawienie materiałów)
  • Część rysunkowa do projektów instalacji (schematy: instalacji elektrycznej i wodno-kanalizacyjnej)

Projekty saun sprzedawane w formie elektronicznej (w formacie PDF) na płycie (z wyjątkiem dodatkowego egzemplarza projektu) i bez prawa zwrotu.

Płatne Dodatki do projektów sauny sprzedawane są w formie elektronicznej na płycie czyli kosztorys inwestorski (z wyjątkiem dodatkowego egzemplarza projektu) i bez prawa zwrotu.



Standardowy zakres zmian

Aby dopasować projekt do swoich potrzeb, otrzymasz bezpłatne pozwolenie na zmiany. Standardowo obejmuje ono m.in. przesunięcie drzwi, okien, zmianę funkcji pomieszczeń czy rodzaju ogrzewania. Jeśli taka zgoda to za mało, skontaktuj się z nami.

Dodatki

Bezpłatne dodatki

Gratis

Zestaw umów

Gratis

Zmiany w projekcie

Gratis

Tablica budowy

Gratis

Dziennik budowy

Płatne dodatki

Pakiet ogrzewanie podłogowe

620 zł

Pakiet powietrznej / gruntowej pompy ciepła

590 zł

Projekt wentylacji mechanicznej

860 zł

Dodatkowy egzemplarz

590 zł

Wersja elektroniczna projektu

590 zł

Kosztorys

620 zł
