Fundamenty | ławy fundamentowe żelbetowe monolityczne |
Ściany fundamentowe | bloczki betonowe |
Ściany konstrukcyjne | pustaki silikatowe |
Ściany działowe | pustaki gazobetonowe |
Stropy | żelbetowe monolityczne |
Dach | stropodach |
Projekt domu EG-88 wariant I (sześć segmentów)
Promocja ważna do
22-05-2024
- Typ projektuWolnostojący
- StylNowoczesny
- Powierzchnia użytkowa586.74 m²
- KondygnacjeParterowy, Piętrowy
- GarażJednostanowiskowy
- DachPłaski
- Odbicie lustrzaneTak
- Czas realizacji5 dni Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu

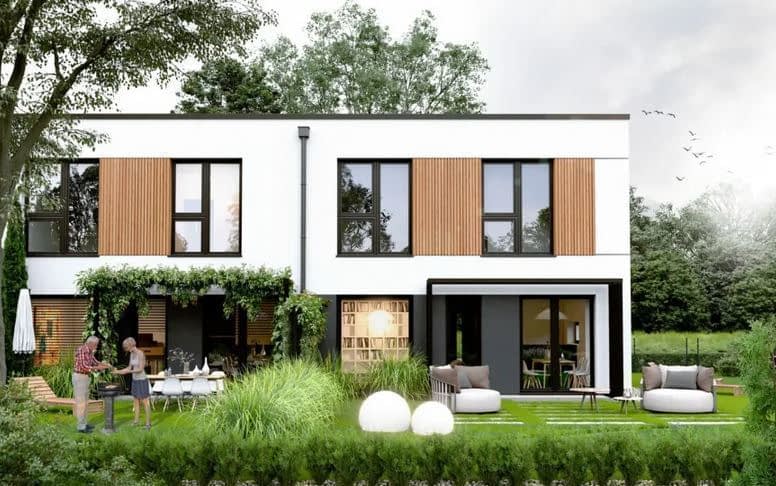

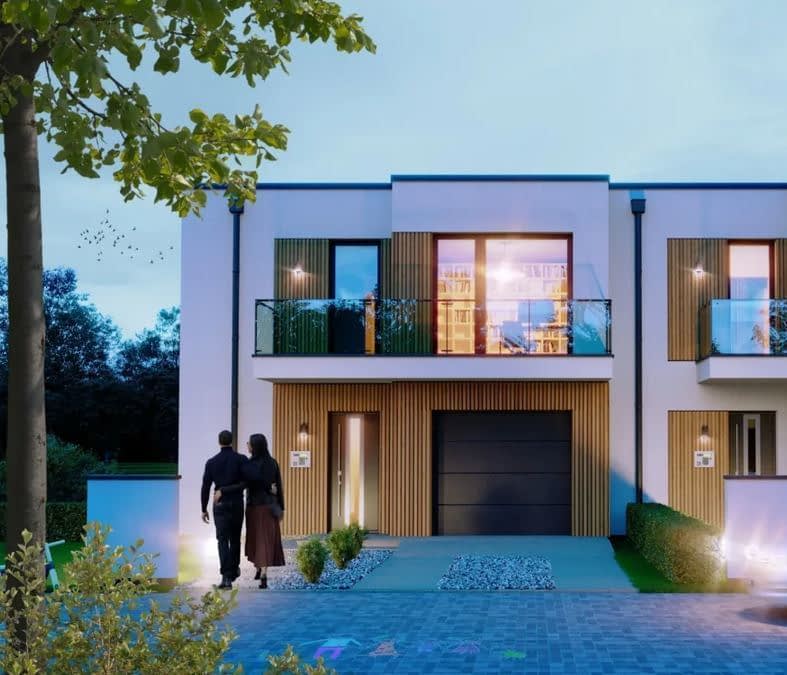

Projekt nowoczesnego domu szeregowego EG-88 wariant 1 to projekt sześciu bliźniaczych piętrowych mieszkań, każde o powierzchni użytkowej do 100 m².
Mimo, że mieszkania są kompaktowe, to w każdym z nich wyodrębniono trzy strefy. Na parterze mieszczą się strefy dzienna i techniczna, a na piętrze – nocna.
Część dzienna to otwarta przestrzeń złożona z salonu, jadalni oraz kuchni. Przestrzeń została dobrze rozplanowana, aby pomieścić wygodny narożnik, duży stół i zabudowę kuchenną ze sprzętami AGD. Kuchnia częściowo jest oddzielona od jadalni za pomocą dolnej zabudowy. Jadalnia ma wyjście do ogrodu, a w narożnych mieszkaniach jest przeszklona z dwóch stron. Na parterze jeszcze jest toaleta oraz klatka schodowa prowadząca na górę, które mieszczą się za wiatrołapem. A w samym wiatrołapie jest miejsce na dwie szafy, dostęp do schowka pod schodami oraz przejście do garażu.
Na piętrze zaprojektowano 3 wygodne sypialnie, wspólną łazienkę z wanną i dwiema umywalkami oraz pomieszczenie gospodarcze/pralnię. Dodatkowo sypialnia gospodarzy i pralnia posiadają wyjście na balkon, który znajduje się od frontu i tworzy zadaszenie nad wejściem do domu.
Konstrukcja
Technologie
Rzuty
Rzut parteru
- 1. Wiatrołap5.90
- 2. Schowek1.06
- 1. WC1.29
- 4. Schody2.26
- 5. Korytarz2.62
- 6. Kuchnia6.16
- 7. Salon + jadalnia26.15
- 8. Garaż16.08

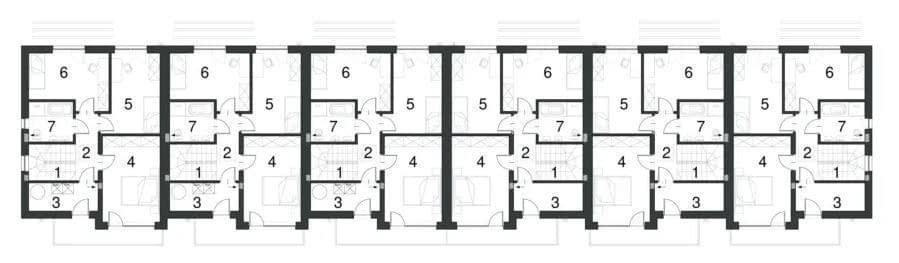

Rzut piętra
- 1. Schody2.57
- 2. Korytarz4.55
- 3. Pom. gospodarcze5.90
- 4. Pokój14.91
- 5. Pokój12.50
- 6. Pokój12.44
- 7. Łazienka5.38
Usytuowanie na działce
Dane techniczne
- Powierzchnia użytkowa586.74 m²
- Powierzchnia zabudowy454.3 m²
- Liczba pokoi3
- Kubatura1986.14 m³
- Długość domu10.04 m
- Szerokość domu46.64 m
- Wysokość domu7 m
- Minimalne wymiary działki19.04 x 56.64m
- GarażJednostanowiskowy
- Rodzaj dachuPłaski
Instalacja grzewcza
- Instalacja opcjonalna
Zawartość projektu
Gotowy projekt domu, który Ci dostarczamy, składa się z kilku działów, są to:
Projekt architektoniczno-budowlany (3 egzemplarze) w wersji papierowej
- Opis architektoniczny z elementami konstrukcji.

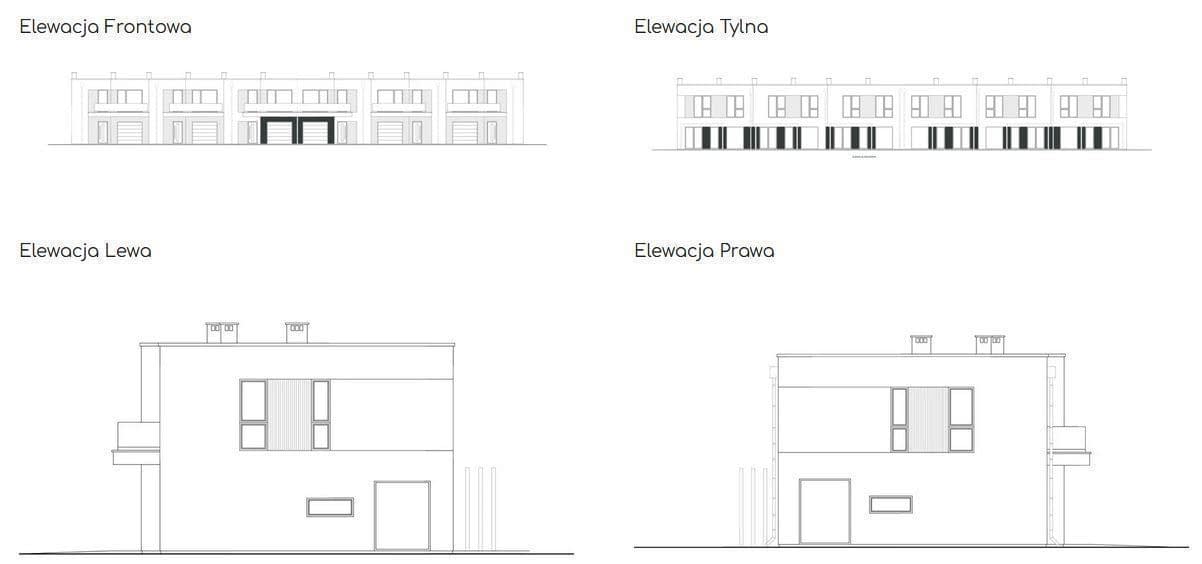

- Część rysunkowa (rzuty parteru, poddasza, piętra i dachu, przekroje i elewacje budynku).
Projekt techniczny (3 egzemplarze) w wersji papierowej
- Opisy branżowe (konstrukcja, branża sanitarna i elektryczna).
- Część rysunkowa – konstrukcja (rzuty fundamentów, stropu, więźby, dachu oraz przekroje, szczegóły konstrukcji i ewentualne szczegóły budowlane).
- Część rysunkowa do projektów instalacji (schematy: instalacji elektrycznych, instalacji wodno-kanalizacyjnej i ciepłej wody, instalacji grzewczych, ew. instalacji gazowej).
Materiały dodatkowe dodawane do projektu w wersji papierowej
- Bezpłatna zgoda na zmiany, która jest potrzebna dla architekta adaptującego aby mógł dokonać modyfikacji w projekcie.
- Charakterystyka energetyczna (dla projektów domów).
- Kopie uprawnień architektów i branżystów.
Płatne Dodatki do projektów sprzedawane w formie elektronicznej na płycie (z wyjątkiem dodatkowego egzemplarza projektu) i bez prawa zwrotu.
Wykaz dokumentów zawartych w projekcie sauny
Projekt techniczny
- Opisy techniczny wszystkich części składowych sauny
- Część rysunkowa – konstrukcja (rzut sauny, rzut fundamentów, rzut podłogi, rzut dachu, przekroje, elewacje zewnętrzne, elewacja pomieszczenia sauny, szkielety – elewacji południowej, wschodniej, północnej, zachodniej, detale konstrukcyjne, zestawienie stolarki okienno-drzwiowej, zestawienie materiałów)
- Część rysunkowa do projektów instalacji (schematy: instalacji elektrycznej i wodno-kanalizacyjnej)
Projekty saun sprzedawane w formie elektronicznej (w formacie PDF) na płycie (z wyjątkiem dodatkowego egzemplarza projektu) i bez prawa zwrotu.
Płatne Dodatki do projektów sauny sprzedawane są w formie elektronicznej na płycie czyli kosztorys inwestorski (z wyjątkiem dodatkowego egzemplarza projektu) i bez prawa zwrotu.
Standardowy zakres zmian
Aby dopasować projekt do swoich potrzeb, otrzymasz bezpłatne pozwolenie na zmiany. Standardowo obejmuje ono m.in. przesunięcie drzwi, okien, zmianę funkcji pomieszczeń czy rodzaju ogrzewania. Jeśli taka zgoda to za mało, skontaktuj się z nami.
