EG-94 segment SKRAJNY

4 100 zł

Projekt domu EG-94 segment SKRAJNY

Autor projektu:EG-domy
Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
4 100 zł
Zadaj pytanie
  • Typ projektuWolnostojący
  • StylTradycyjny
  • Powierzchnia użytkowa100.86 m²
  • KondygnacjePiętrowy
  • GarażJednostanowiskowy
  • DachPłaski
  • Odbicie lustrzaneTak
  • Czas realizacjimax. czas realizacji 15 dni
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

Opis projektu

Projekt nowoczesnego domu do zabudowy szeregowej EG-94 segment SKRAJNY to projekt wygodnego domu o powierzchni niewiele ponad 100 m², idealnego  dla 4. osobowej rodziny.

Dom został podzielony na strefy: na parterze mieszczą się strefy dzienna i techniczna, a na piętrze – nocna.

Część dzienna to otwarta przestrzeń złożona z salonu, jadalni oraz kuchni, która została dobrze rozplanowana, aby pomieścić wygodny narożnik, duży stół i zabudowę kuchenną ze sprzętami AGD. Kuchnia częściowo jest oddzielona od jadalni za pomocą dolnej zabudowy. Jadalnia ma wyjście do ogrodu i jest przeszklona z dwóch stron. Na parterze jeszcze jest toaleta oraz klatka schodowa prowadząca na górę, które mieszczą się tuż za wiatrołapem. A w samym wiatrołapie jest miejsce na dwie szafy, dostęp do schowka pod schodami oraz przejście do garażu.

Na piętrze zaprojektowano 3 wygodne sypialnie, wspólną łazienkę z wanną i dwiema umywalkami oraz pomieszczenie gospodarcze/pralnię. Dodatkowo sypialnia gospodarzy i pralnia posiadają wyjście na balkon, który znajduje się od frontu i tworzy zadaszenie nad wejściem do domu.

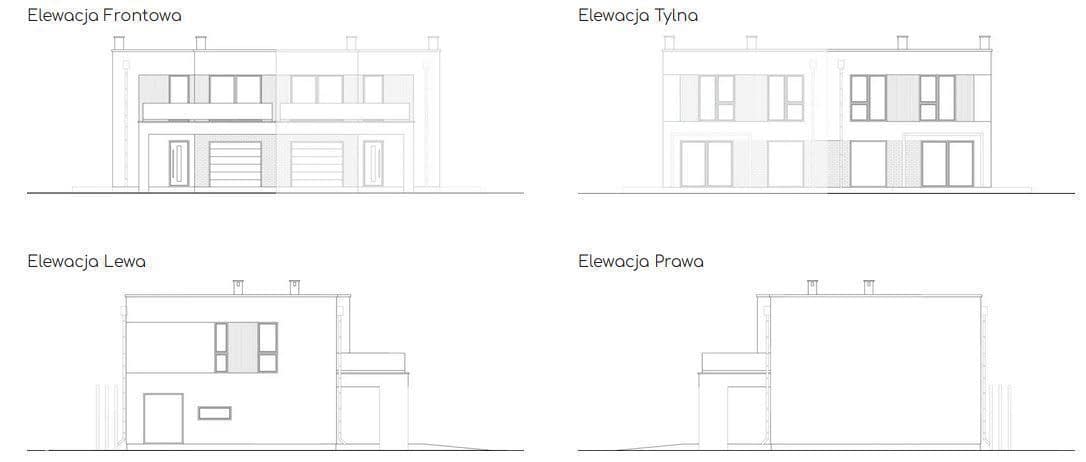

Duże okna zapewniają doświetlenie wszystkich pomieszczeń i jednocześnie nadają budynkowi nowoczesnego wyglądu. Elewacja budynku to połączenie bieli i szarości płytek klinkierowych na parterze, a na piętrze biel została przełamana okładziną z desek.


Konstrukcja

Fundamentyławy fundamentowe żelbetowe monolityczne
Ściany fundamentowebloczki betonowe
Ściany konstrukcyjnepustaki silikatowe o grubości 24 cm
Ściany działowepustaki gazobetonowe o grubości 12 cm
Stropyżelbetowe monolityczne
Dachstropodach

Rzuty

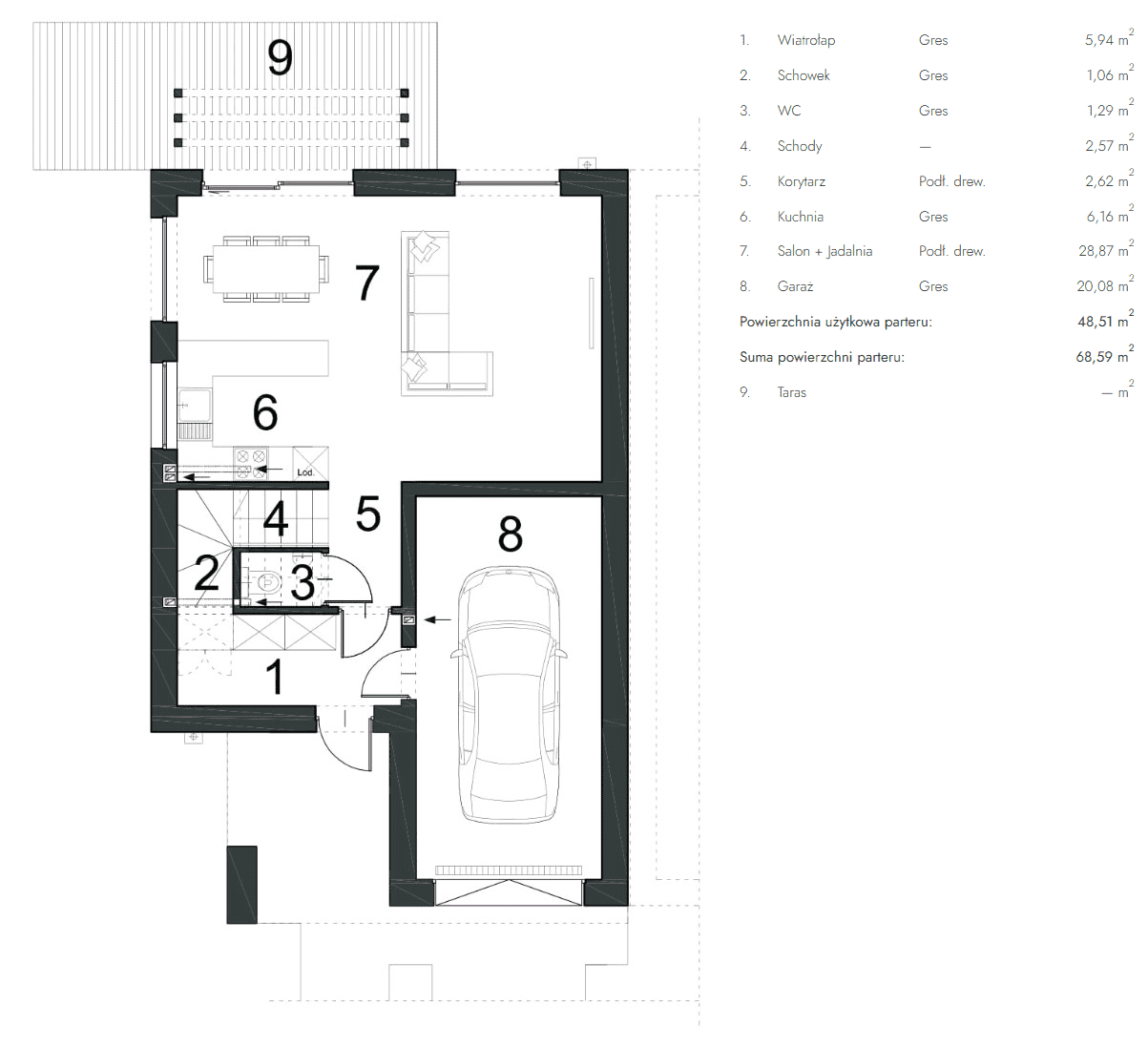

Rzut parteru

Rzut projektu EG-94 segment SKRAJNY - Rzut parteru

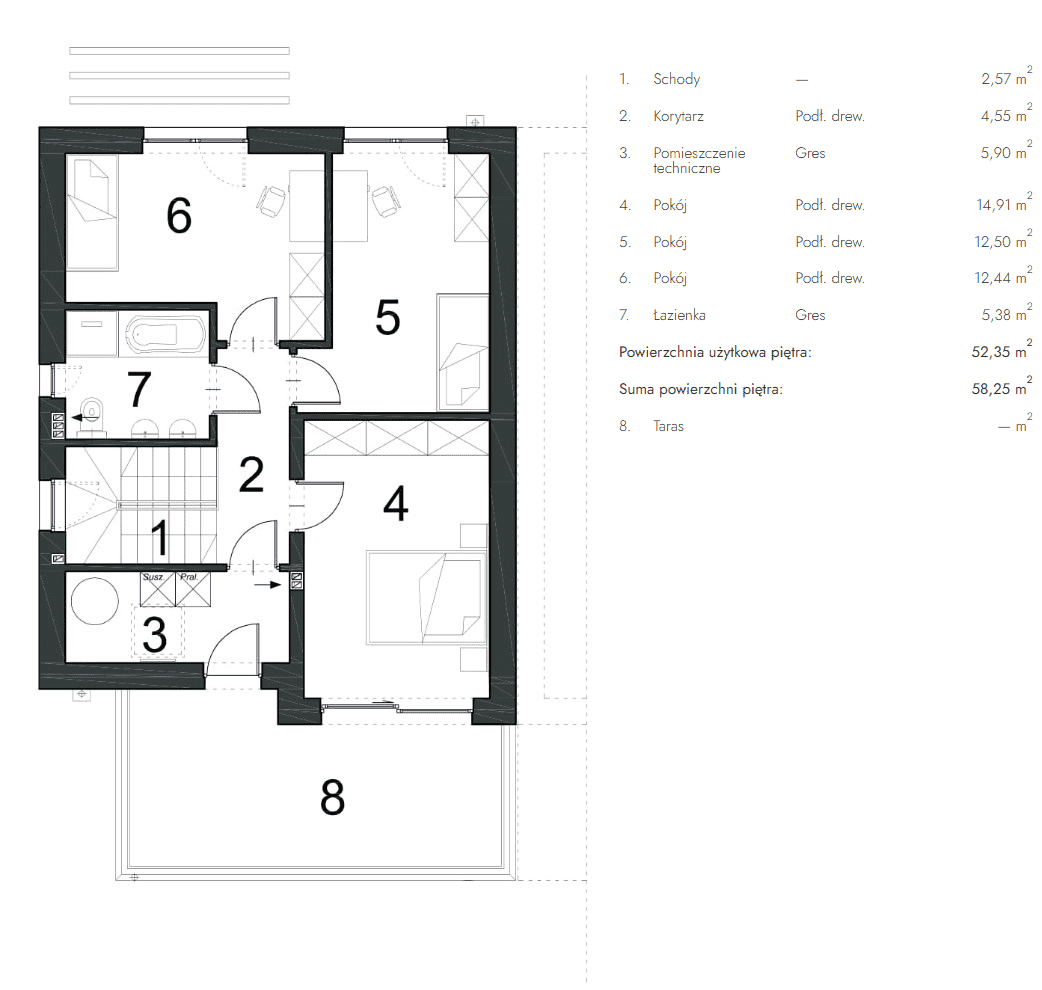

Rzut piętra

Rzut projektu EG-94 segment SKRAJNY - Rzut piętra

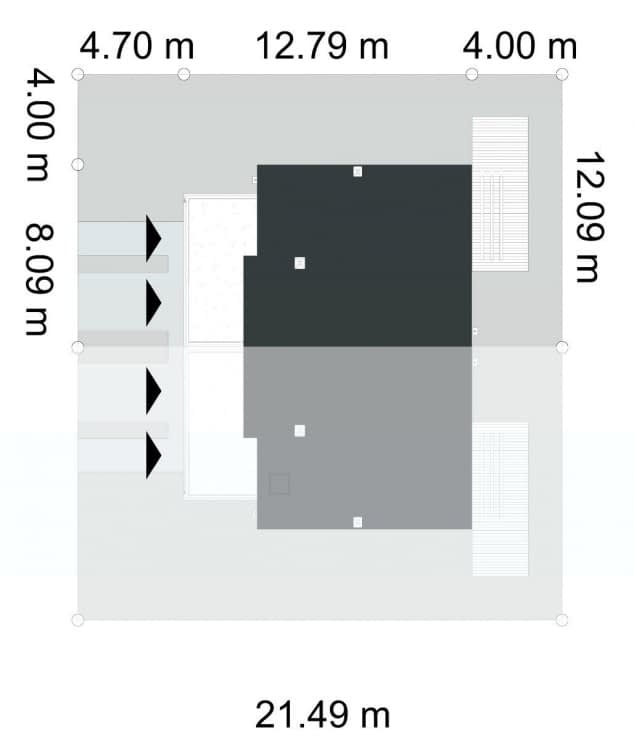

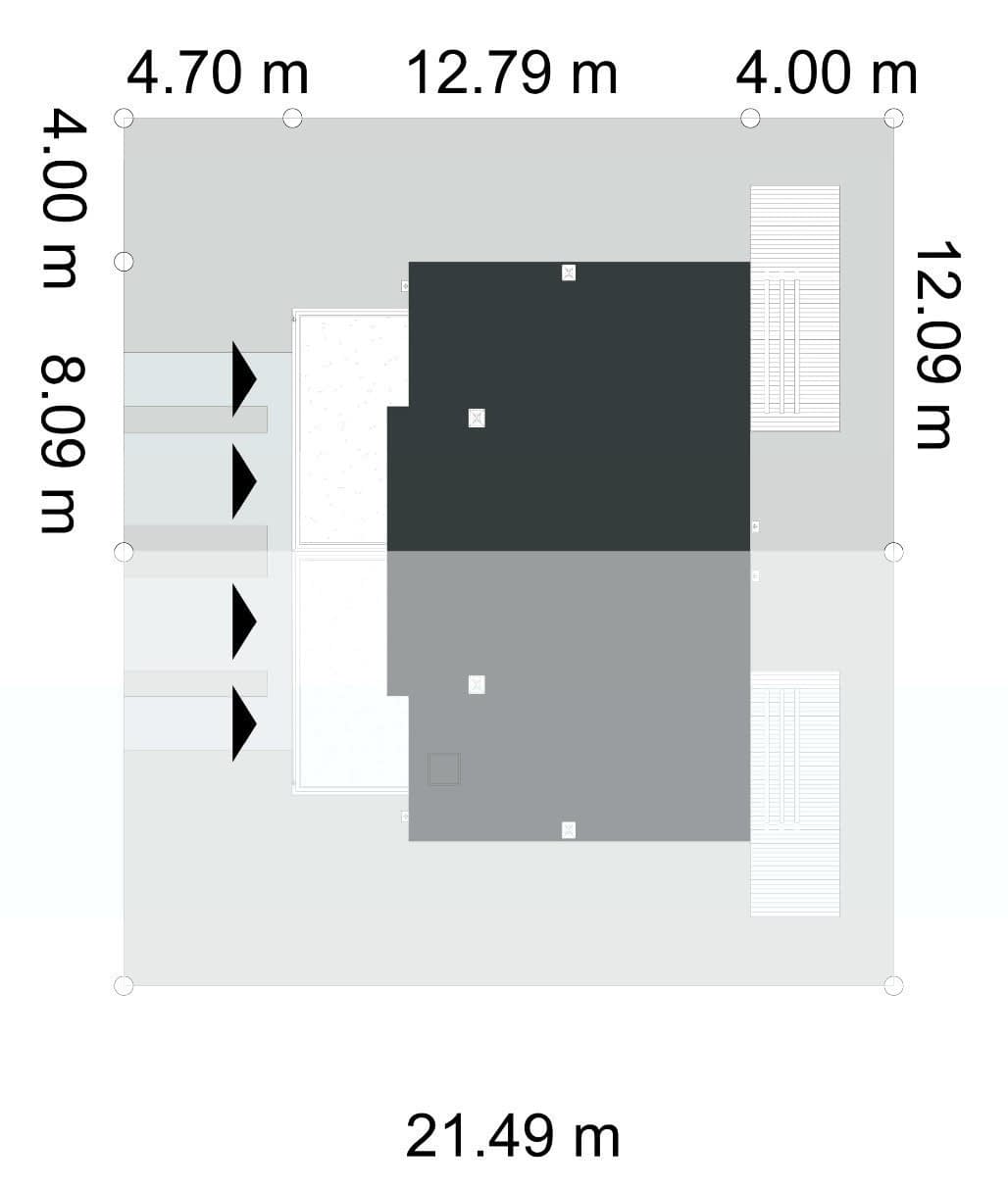

Usytuowanie na działce

Rzut projektu EG-94 segment SKRAJNY - Usytuowanie na działce

Dane techniczne

  • Powierzchnia użytkowa100.86 m²
  • Powierzchnia zabudowy89.72 m²
  • Liczba łazienek2
  • Liczba pokoi4
  • Kubatura350.15 m³
  • Wysokość domu7.09 m
  • PoddaszeUżytkowe
  • Minimalne wymiary działki21.49 x 12.09m
  • GarażJednostanowiskowy
  • Rodzaj dachuPłaski

Instalacja grzewcza

  • Instalacja opcjonalna

Zawartość projektu

Gotowy projekt domu, który Ci dostarczamy, składa się z kilku działów, są to:

Projekt architektoniczno-budowlany (3 egzemplarze) w wersji papierowej

  • Opis architektoniczny z elementami konstrukcji.
  • Część rysunkowa (rzuty parteru, poddasza, piętra i dachu, przekroje i elewacje budynku).

Projekt techniczny (3 egzemplarze) w wersji papierowej

  • Opisy branżowe (konstrukcja, branża sanitarna i elektryczna).
  • Część rysunkowa – konstrukcja (rzuty fundamentów, stropu, więźby, dachu oraz przekroje, szczegóły konstrukcji i ewentualne szczegóły budowlane).
  • Część rysunkowa do projektów instalacji (schematy: instalacji elektrycznych, instalacji wodno-kanalizacyjnej i ciepłej wody, instalacji grzewczych, ew. instalacji gazowej).

Materiały dodatkowe dodawane do projektu w wersji papierowej

  • Bezpłatna zgoda na zmiany, która jest potrzebna dla architekta adaptującego aby mógł dokonać modyfikacji w projekcie.
  • Charakterystyka energetyczna (dla projektów domów).
  • Kopie uprawnień architektów i branżystów.

Płatne Dodatki do projektów sprzedawane w formie elektronicznej na płycie (z wyjątkiem dodatkowego egzemplarza projektu) i bez prawa zwrotu.

Wykaz dokumentów zawartych w projekcie sauny

Projekt techniczny

  • Opisy techniczny wszystkich części składowych sauny
  • Część rysunkowa – konstrukcja (rzut sauny, rzut fundamentów, rzut podłogi, rzut dachu, przekroje, elewacje zewnętrzne, elewacja pomieszczenia sauny, szkielety – elewacji południowej, wschodniej, północnej, zachodniej, detale konstrukcyjne, zestawienie stolarki okienno-drzwiowej, zestawienie materiałów)
  • Część rysunkowa do projektów instalacji (schematy: instalacji elektrycznej i wodno-kanalizacyjnej)

Projekty saun sprzedawane w formie elektronicznej (w formacie PDF) na płycie (z wyjątkiem dodatkowego egzemplarza projektu) i bez prawa zwrotu.

Płatne Dodatki do projektów sauny sprzedawane są w formie elektronicznej na płycie czyli kosztorys inwestorski (z wyjątkiem dodatkowego egzemplarza projektu) i bez prawa zwrotu.



Standardowy zakres zmian

Aby dopasować projekt do swoich potrzeb, otrzymasz bezpłatne pozwolenie na zmiany. Standardowo obejmuje ono m.in. przesunięcie drzwi, okien, zmianę funkcji pomieszczeń czy rodzaju ogrzewania. Jeśli taka zgoda to za mało, skontaktuj się z nami.

Dodatki

Bezpłatne dodatki

Gratis

Zestaw umów

Gratis

Zmiany w projekcie

Gratis

Tablica budowy

Gratis

Dziennik budowy

Płatne dodatki

Pakiet ogrzewanie podłogowe

620 zł

Pakiet powietrznej / gruntowej pompy ciepła

590 zł

Projekt wentylacji mechanicznej

860 zł

Dodatkowy egzemplarz

590 zł

Wersja elektroniczna projektu

590 zł

Kosztorys

620 zł
