Projekt domu Egida

Name: Egida
Brand: Dobre Domy
SKU: egida
Price: 5390.00 PLN
Availability: InStock

Autor projektu:Dobre Domy

Lustrzane odbicie

Dodaj do schowka

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.

5 390 zł

Zadaj pytanie

Typ projektuWolnostojący
Powierzchnia użytkowa132.6 m²
KondygnacjeParterowy
GarażJednostanowiskowy
DachDwuspadowy
Kąt nach. dachu30°
Odbicie lustrzaneTak
Czas realizacjido 10 dni roboczych

Zobacz więcej >

Zadzwoń do konsultanta

502 503 202

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Opis projektu

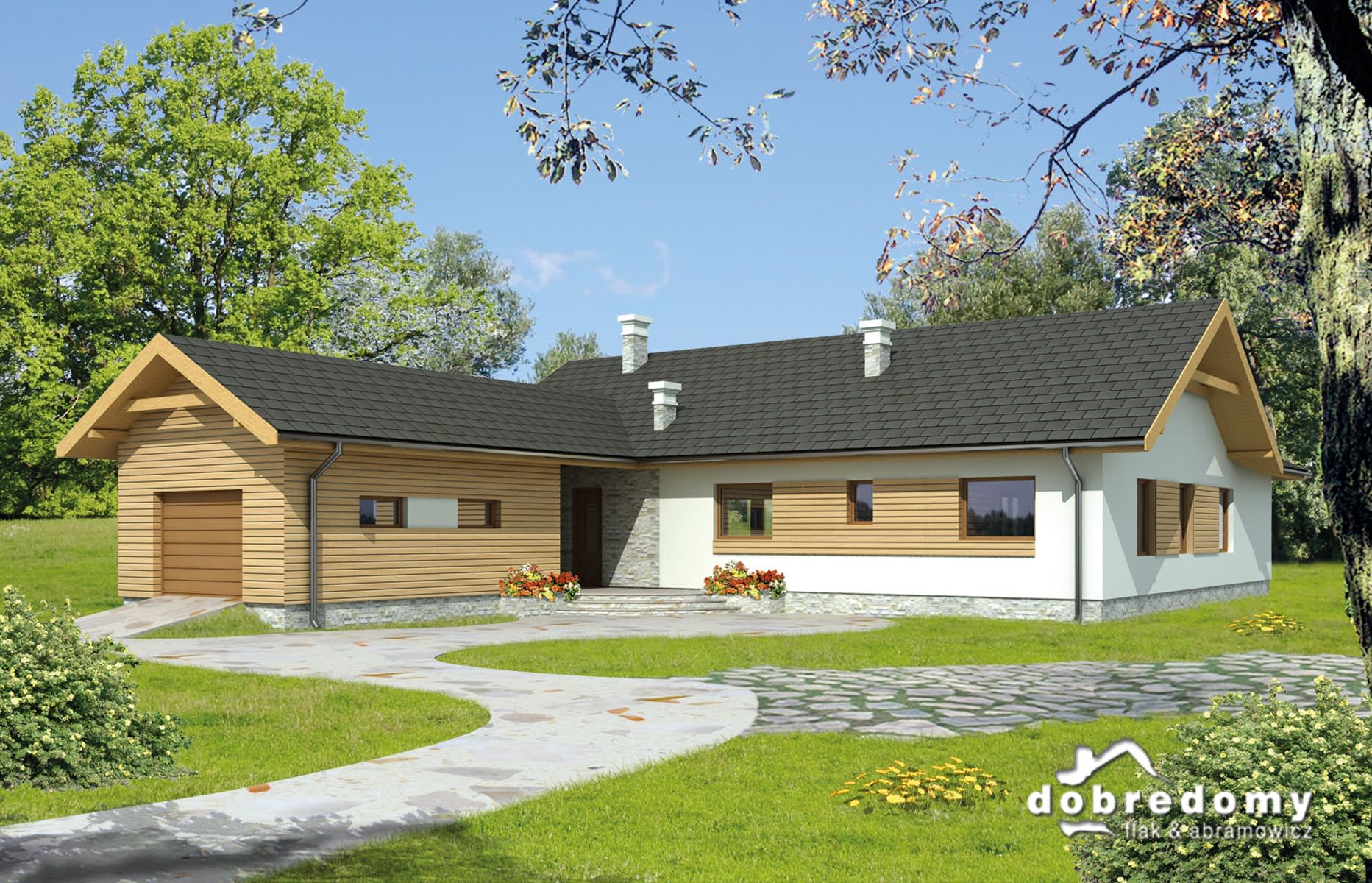

Dom parterowy dla 4-osobowej rodziny. Obszerny podcień wejściowy łączy garaż z wiatrołapem. Parter podzielony jest na dwie strefy: dzienną i nocną. W części dziennej zlokalizowano pokój dzienny, jadalnię, kuchnię ze spiżarnią oraz łazienkę. Wszystkie pomieszczenia dostępne są z obszernego hallu, a zaproponowany układ daje możliwość zamknięcia kuchni. Część nocną stanowią trzy sypialnie, duża łazienka oraz pomieszczenie gospodarcze. Taras dopełnia bryłę budynku i dostępny jest zarówno ze strefy dziennej, jak i nocnej. Projekt dostępny w wersji bez garażu – Egida III.

Konstrukcja

Ściany zewnętrzne warstwowe z bloczków wapienno-piaskowych posadowione na betonowych fundamentach. Ściany wewnętrzne z bloczków wapienno-piaskowych. Strop drewniany.

Instalacje

Wentylacja grawitacyjna. Ogrzewanie gazowe z grzejnikami. Opcjonalnie można dokupić projekt wentylacji mechanicznej oraz projekt ogrzewania podłogowego za pomocą pompy ciepła.

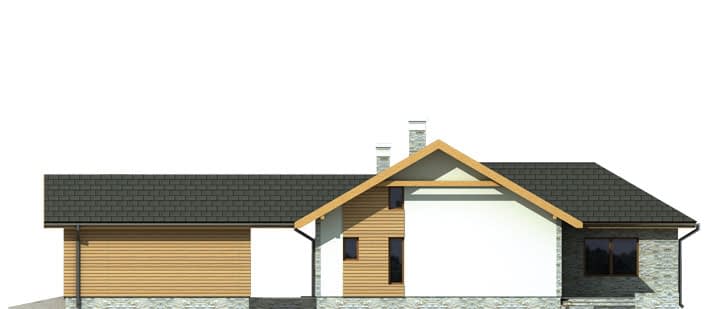

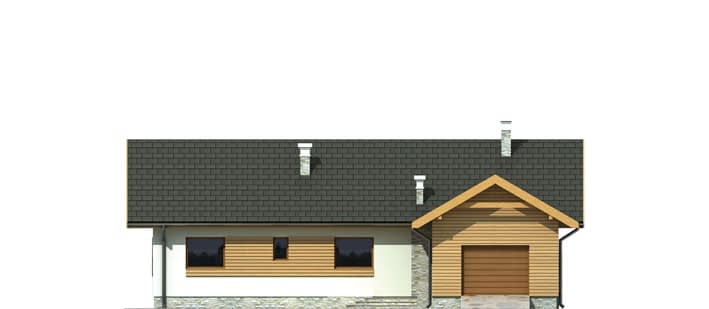

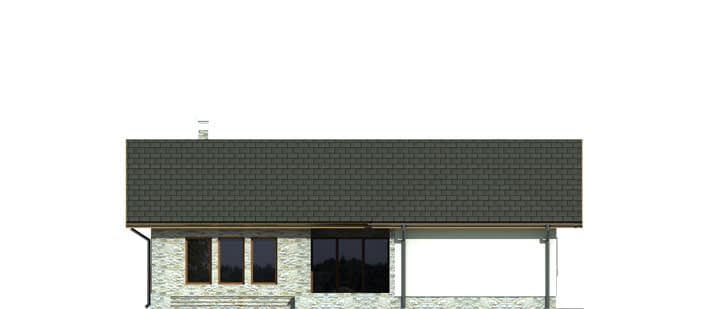

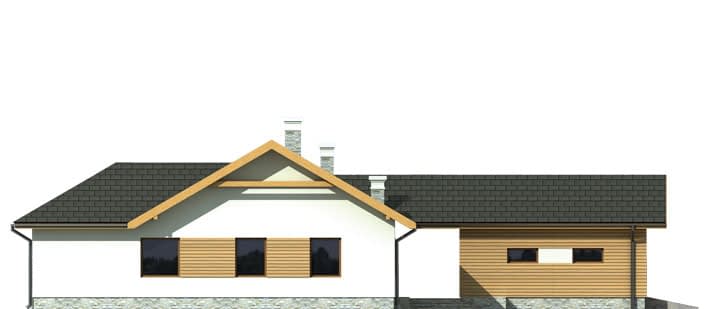

Elewacje pokryte tynkiem strukturalnym w systemie ociepleń Termo Organika, okładziną kamienną i drewnem. Pokrycie dachu - dachówka ceramiczna lub cementowa.

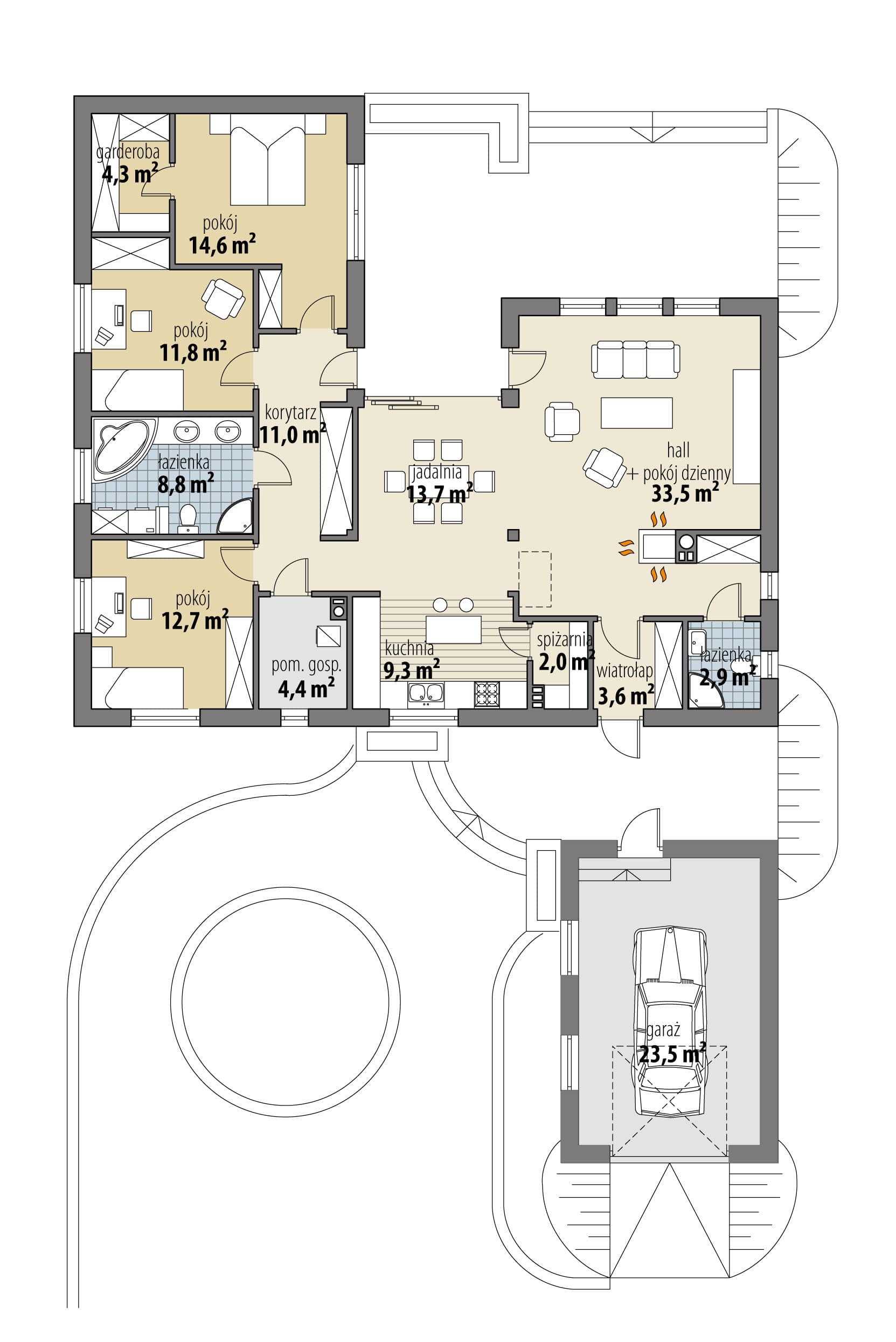

Rzuty

Parter

1/1 wiatrołap3.6
1/2 hall + pok. dzienny33.5
1/3 wc2.9
1/4 kuchnia9.3
1/5 jadalnia13.7
1/6 spiżarnia2
1/7 pom. gosp.4.4
1/8 korytarz11
1/9 pokój12.7
1/10 łazienka8.8
1/11 pokój11.8
1/12 pokój14.6
1/13 garderoba4.3
1/14 garaż23.5

Dane techniczne

Powierzchnia użytkowa132.6 m²
Powierzchnia zabudowy216.9 m²
Liczba łazienek2
Liczba pokoi3
Powierzchnia dachu330 m²
Kubatura374.7 m³
Wysokość domu6.5 m
Minimalne wymiary działki30.28 x 23.36m
GarażJednostanowiskowy
Rodzaj dachuDwuspadowy
Kąt nach. dachu30°

Zawartość projektu

Komplet dokumentacji projektowej stanowi:

1. Trzy (3) egzemplarze projektu architektoniczno-budowlanego

architektura – opis,
architektura - rysunki.

2. Dwa (2) egzemplarze projektu technicznego:

architektura - rysunki,
konstrukcja - opis,
konstrukcja - rysunki,
instalacje sanitarne,
instalacje sanitarne opis,
instalacje elektryczne,
instalacje elektryczne opis.

3. MATERIAŁY POMOCNICZE w 1 egzemplarzu.

rysunki wykonawcze elementów żelbetowych,
zestawienie stali zbrojeniowej,
zestawienie elementów konstrukcyjnych więźby dachowej
tabela elementów z kosztorysu stanu surowego zamkniętego (obejmującą robociznę, materiały i sprzęt)- dostępne dla projektów, które posiadają kosztorys

Każda dokumentacja projektowa przygotowywana jest na indywidualne zlecenie zamawiającego oraz jest zabezpieczona specjalną plombą z hologramem, której zerwanie lub usunięcie jest jednoznaczne z wykorzystaniem projektu.

Uprawnienia - wszystkie projekty domów mają stosowne uprawnienia i zaświadczenia potwierdzające przynależność do izb wszystkich projektantów, będących autorami prezentowanych na tej stronie koncepcji domów.

Zmiany w projekcie domu, które nie naruszają jego konstrukcji , możecie Państwo wprowadzać we współpracy z projektantem adaptującym projekt gotowy, bez konieczności konsultowania tego z autorem dokumentacji.

Poniżej prezentujemy zakres zmian, które nie wymagają zgody ze strony naszej Pracowni:

Zmiany wymiarów fundamentów wynikające z dostosowania budynku do lokalnych warunków gruntowych.
Wprowadzenie całkowitego lub częściowego podpiwniczenia budynku pod warunkiem nie wynoszenia poziomu parteru w stosunku do poziomu terenu.
Zaprojektowanie użycia innych materiałów na konstrukcję budynku (ściany stropy) przy zachowaniu wymaganych przepisami i normami parametrów oraz pod warunkiem zachowania walorów użytkowych budynku.
Rodzaj stropów – przy zachowaniu układu konstrukcji i wymaganych przepisami oraz normami parametrów.
Materiały ścian zewnętrznych i wykończeniowych (tynki, posadzki, dachówki, izolacja cieplna i przeciwwilgociowa) pod warunkiem utrzymania wymaganych parametrów (tj. np. wytrzymałość, ciepłochłonność).
Program użytkowy wewnątrz budynku; np. przesunięcie lub likwidacja ścian działowych i zmiana lokalizacji, ilości i kształtu okien oraz drzwi, przy zachowaniu wymaganych przepisami i normami parametrów.
Kąt nachylenia dachu do 10 proc. lub 5 stopni, pod warunkiem dostosowania konstrukcyjnego i zachowania formy architektonicznej.
Zmiana przekrojów elementów konstrukcji dachowej wynikająca z dostosowania do materiałów pokrycia lub z dostosowania budynku do innych stref śniegowych i wiatrowych niż podano w projekcie.
Kolorystyka elewacji, detali dekoracyjnych, kształtu podjazdów i tarasów.
Instalacja: wodna, kanalizacyjna, gazowa, elektryczna i centralnego ogrzewania - pod warunkiem zachowania obowiązujących norm i przepisów prawa budowlanego.
Realizacja projektu wg. lustrzanego odbicia.
