Projekt domu Eliasz PS

Zgodność z WT 2021 i Eurokodami

Opis projektu

Projekt zgodny z wymaganiami WT2021.

Eliasz PS jest zaprojektowany z myślą o 3 osobowej rodzinie. Ma klasyczną prostą formę, co korzystnie wpływa na oszczędność związaną z ogrzewaniem domu oraz samą jego budową.

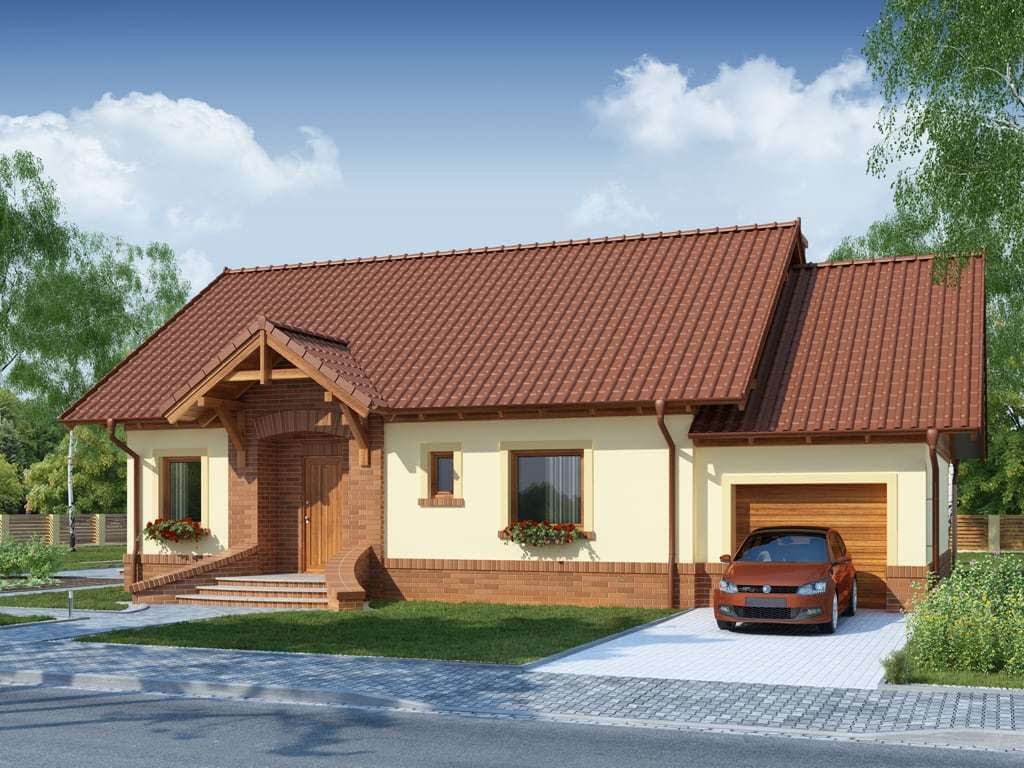

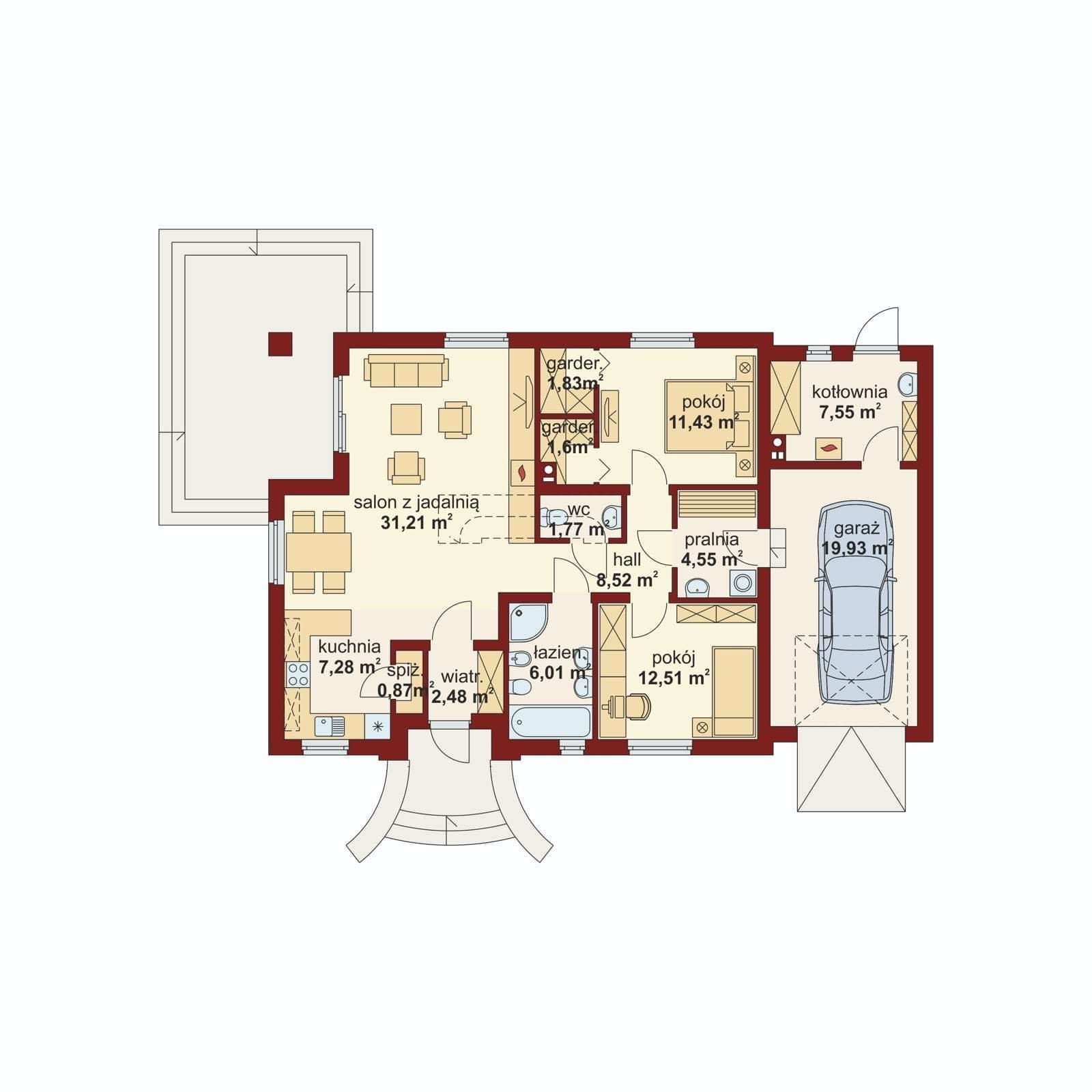

Budynek posiada wyraźny podział na strefy: dzienną, nocną i gospodarczą.  Zaraz po przekroczeniu wiatrołapu ukazuje się pierwsza z nich – połączony z jadalnią salon z szerokim widokiem na zadaszony taras. Jadalnia płynnie przechodzi w kuchnię, którą po dostawieniu ścianki działowej możemy zamknąć. Znajduje się tutaj także dostępna od strony kuchni spiżarnia. Część nocną stanowią dwie sypialnie, duża łazienka oraz toaleta, natomiast część gospodarczą - pralnia przez którą można dojść do garażu oraz kotłownia.

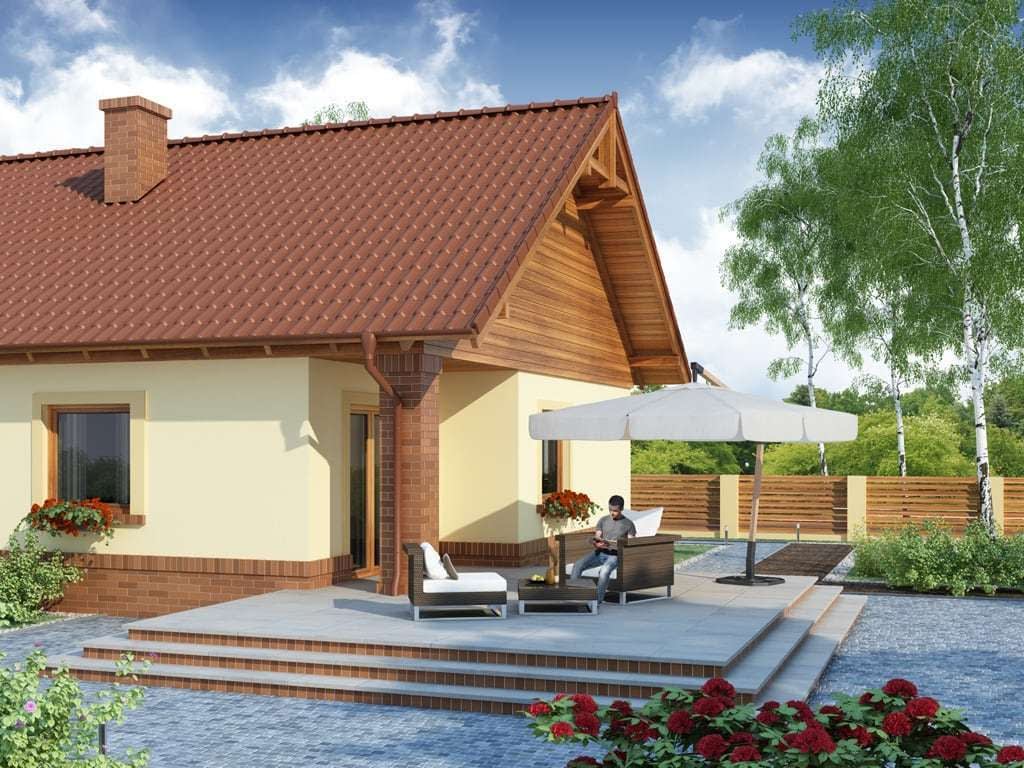

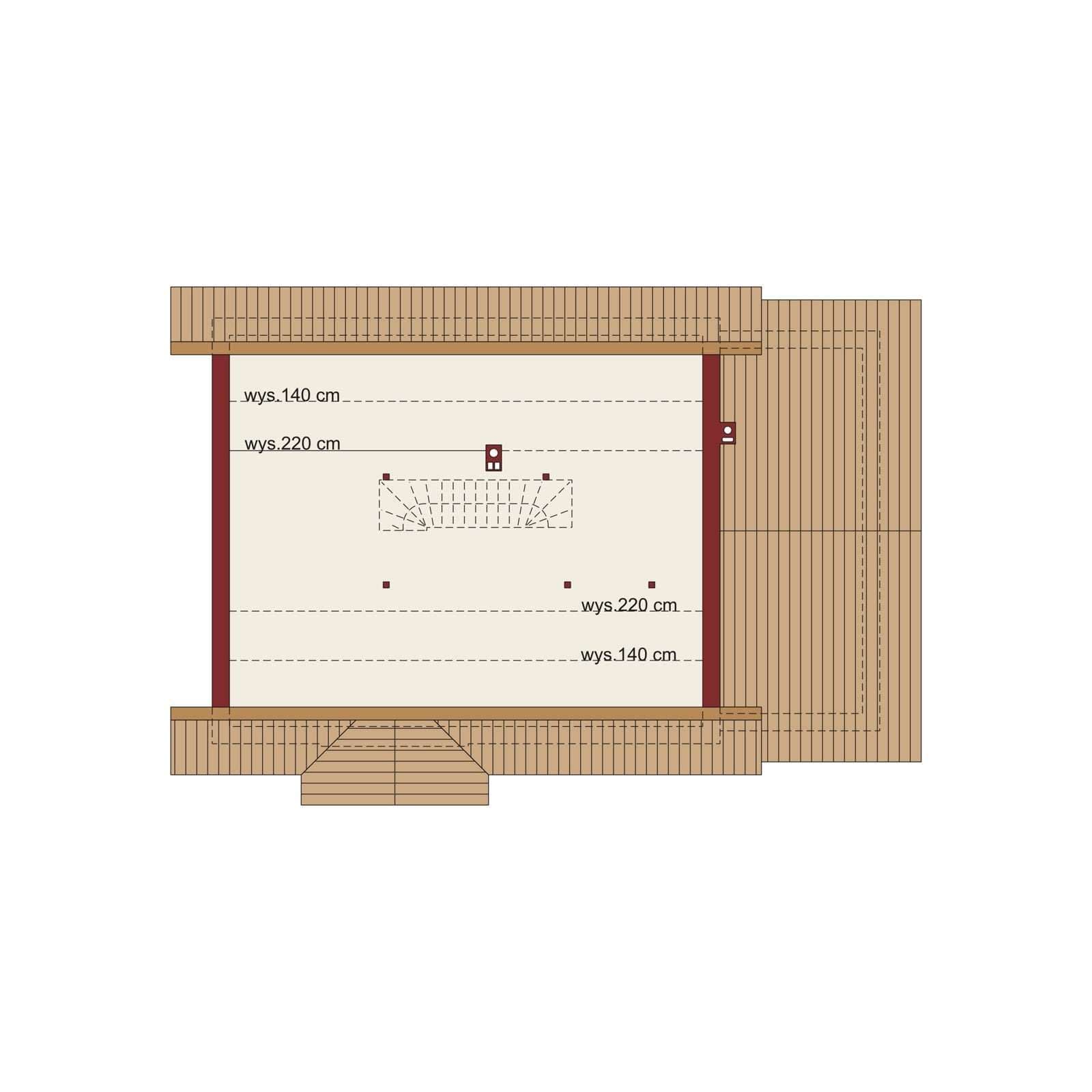

 Istnieje możliwość przekształcenia poddasza na użytkowe, lokalizując schody w miejscu obecnej toalety. Po usytuowaniu schodów w miejscu toalety, na poddaszu powstaje przestrzeń na dodatkową sypialnię czy pokój hobby.

Projekt w standardzie posiada dodatkowo projekt ogrzewania kominkiem z płaszczem wodnym, rekuperację oraz instalację solarną.

Projektami podobnymi są  ELIASZ 3, ELIAN, GORGIASZ.

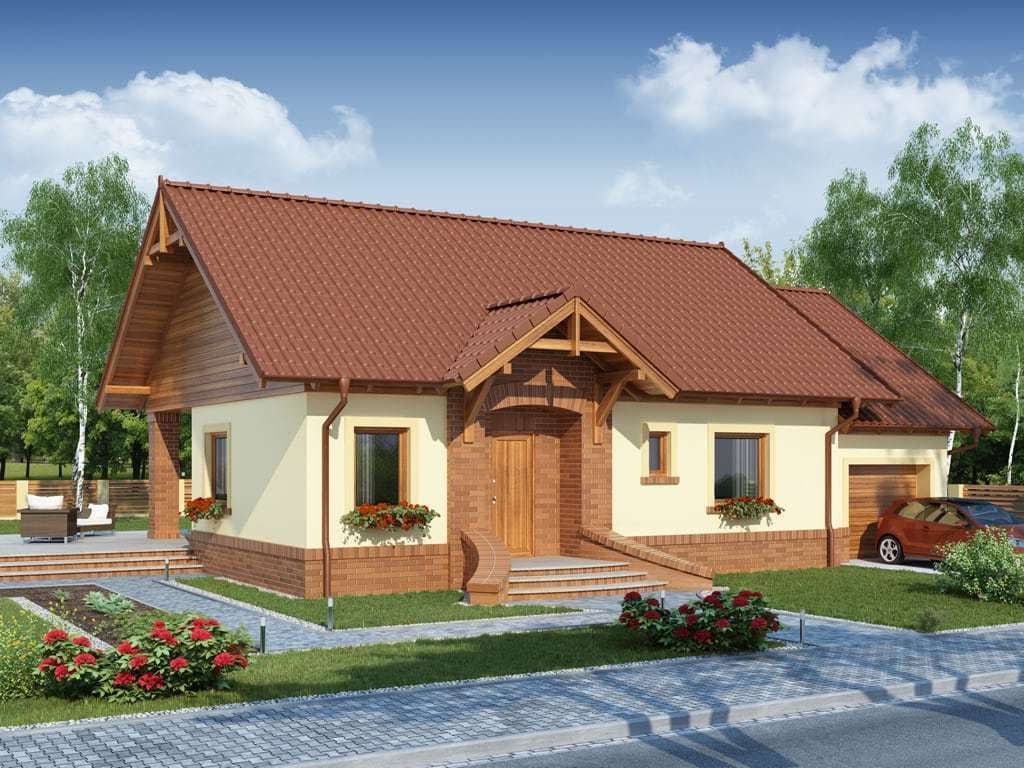

Wizualizacja jest propozycją tego jak dany projekt domu oraz jego otoczenie można zaaranżować. Sposób prowadzenia tarasu, kształt murków i elementy małej architektury typu pergole, donice itp. nie są objęte zakresem projektu. W związku z powyższym na projekcie budowlanym elementy te mogą nie być uwzględnione w projekcie ( patrz pergole ) lub zmieniony może być ich kształt i sposób prowadzenia ( wielkości tarasów, profil murków )

Konstrukcja

Propozycje rozwiązań materiałowych:

Projekt jest zgodny z wymaganiami WT2021, a konstrukcja była obliczana zgodnie z eurokodami.

Dokonując zakupu w naszej Pracowni otrzymujecie Państwo 3 komplety dokumentacji architektoniczno – budowlanej zgodnej z normami budowlanymi, wykonanej przez doświadczonych inżynierów o uprawnieniach których zaświadczają dołączone do projektu dokumenty. Poszczególne egzemplarze są drukowane na wysokiej klasy sprzęcie i zapakowane w elegancką teczkę firmową.

Poszczególne  elementy dokumentacji to kolejno części:

ARCHITEKTONICZNA– składają się na nią:

• opis techniczny – zawiera rozwiązania funkcjonalne projektu, wielkości powierzchni (całkowitej, zabudowy, użytkowej), kubatury, wysokość kalenicy itp., proponowane rozwiązania materiałowe i wykończeniowe,

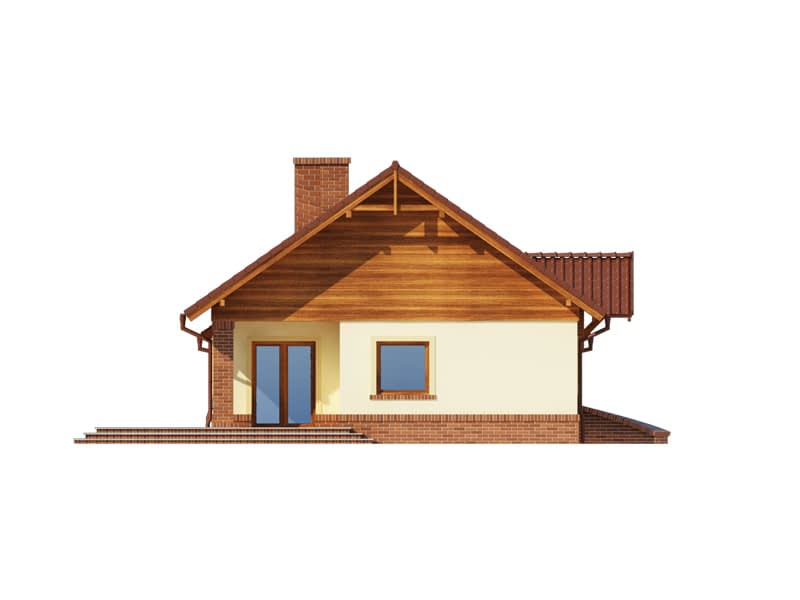

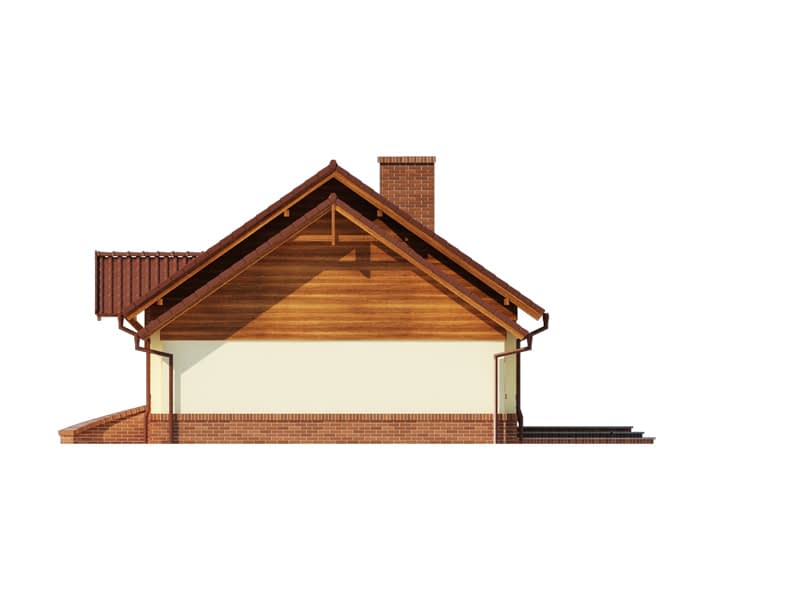

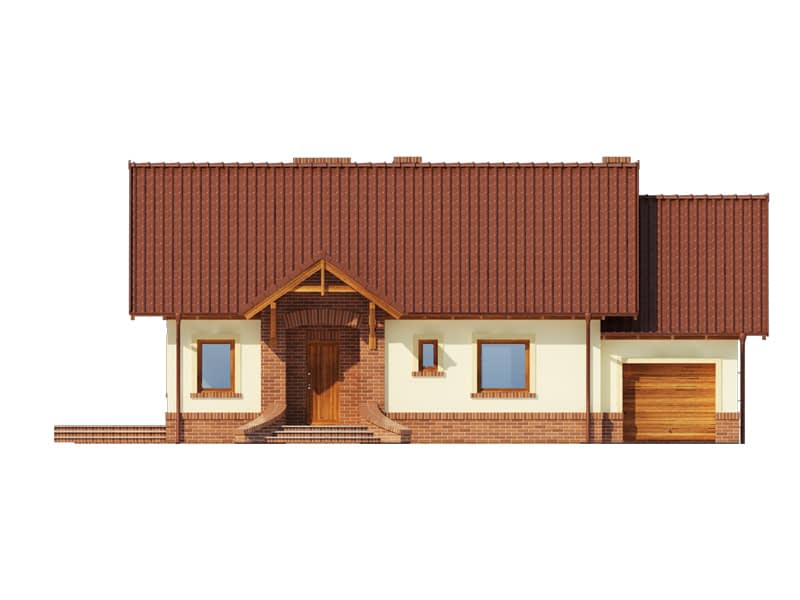

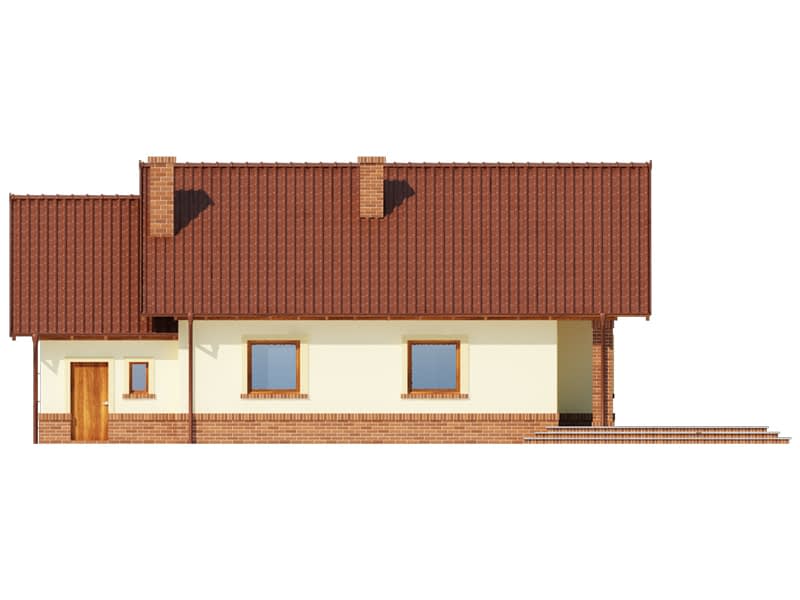

• widoki elewacji obrazujące wygląd domu z każdej strony w skali 1:100,
• rzuty poziome kondygnacji (rozmieszczenie i zwymiarowane wielkości pomieszczeń, umiejscowienie kominów, wentylacji, urządzeń sanitarnych i kuchennych) w skali 1:100,

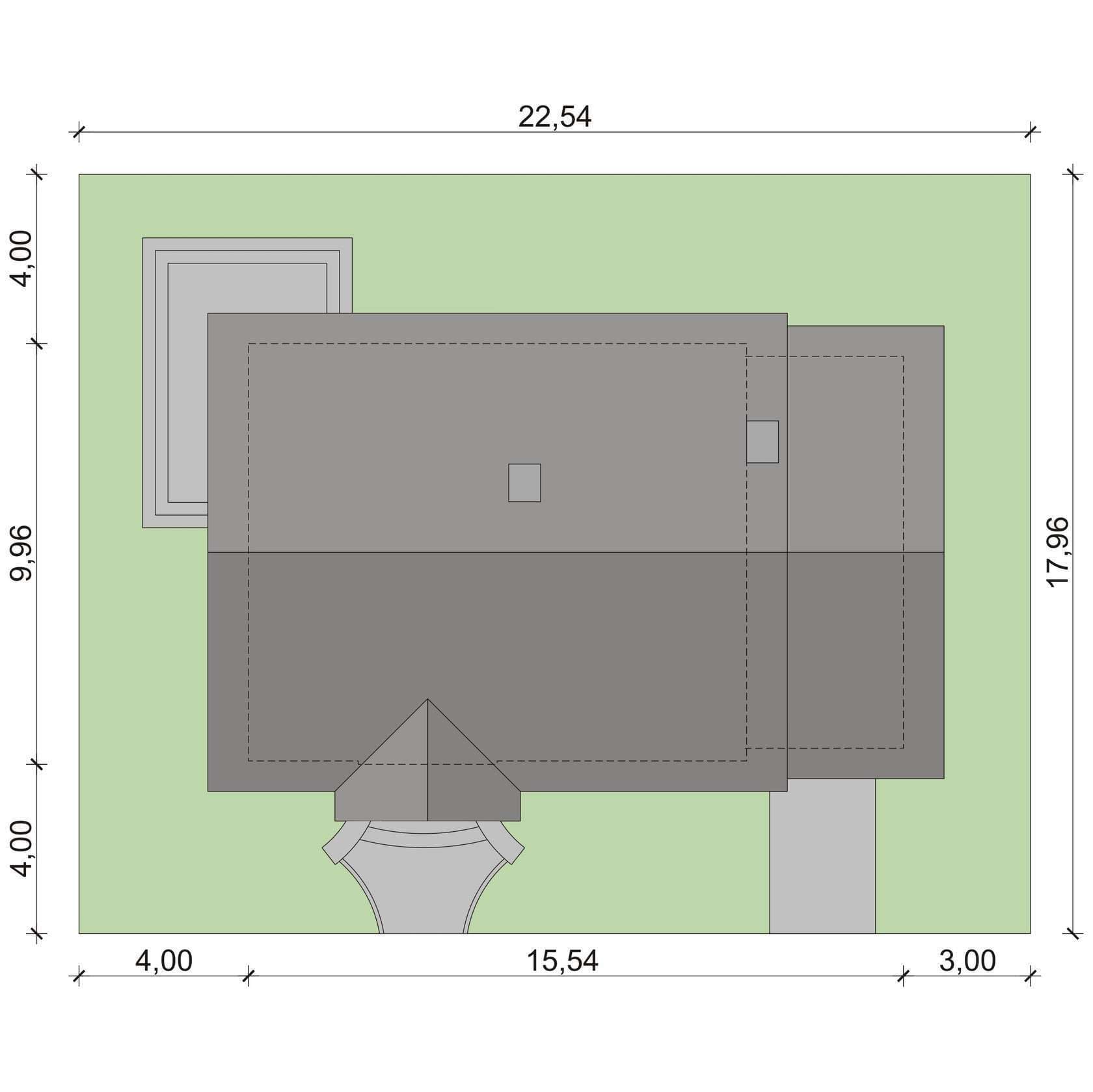

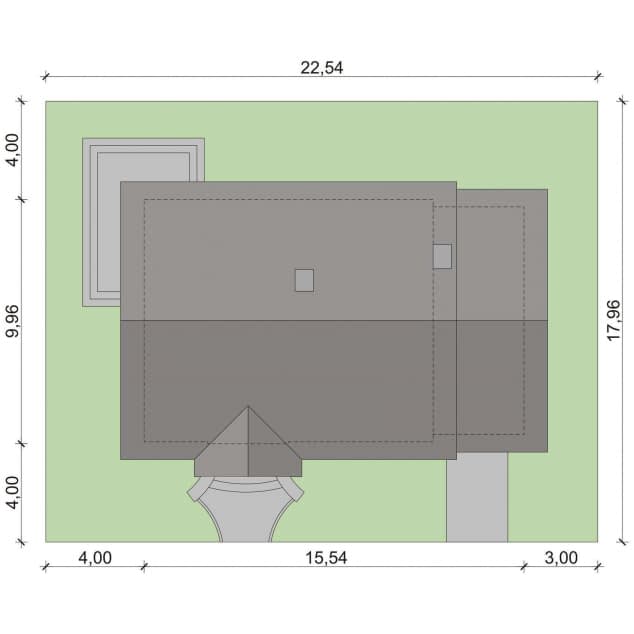

• rzut dachu w skali 1:100,

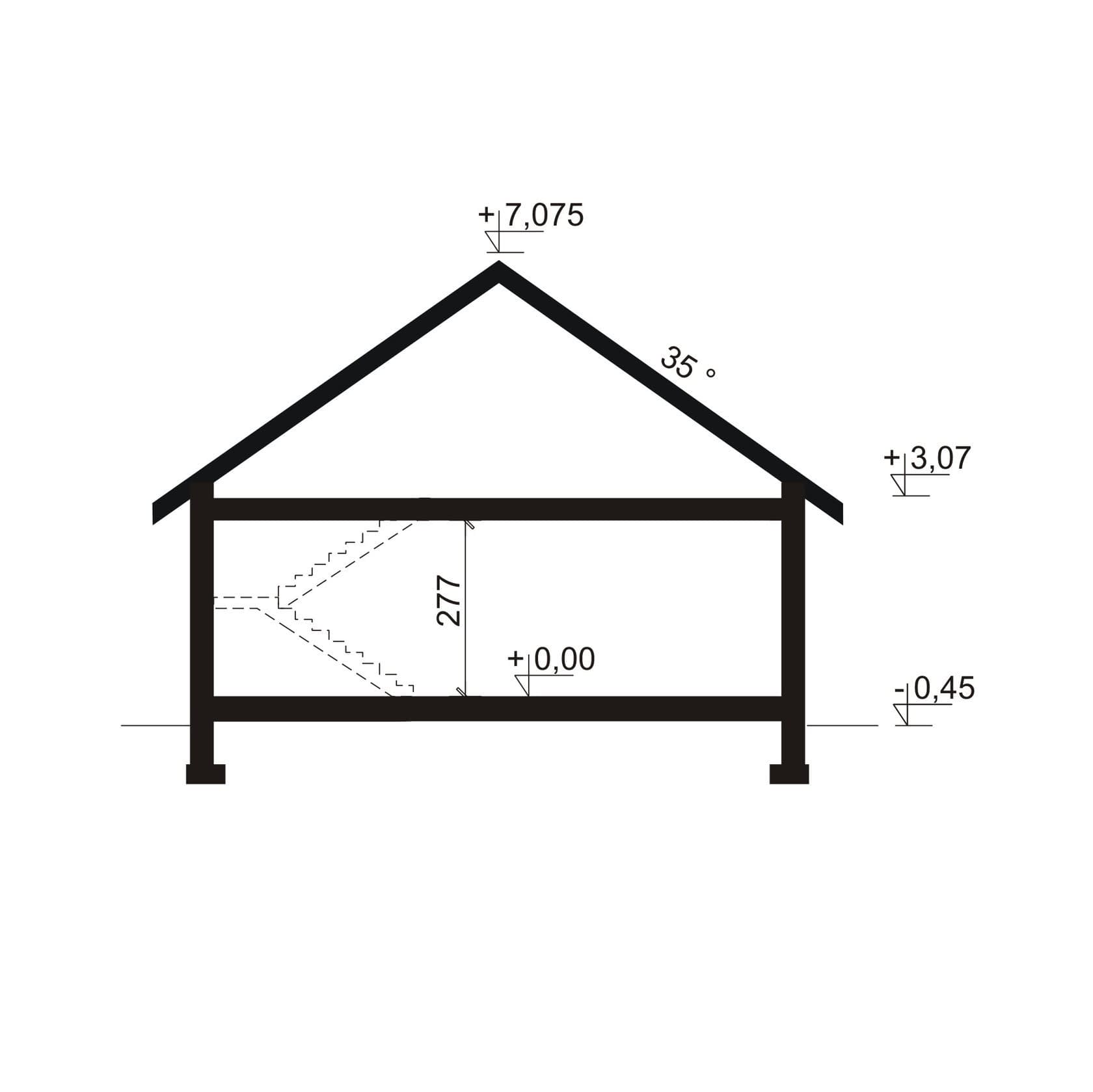

• przekroje pionowe ze szczególnym uwzględnieniem miejsc charakterystycznych budynku wykonane w skali 1:50,
• zestawienie stolarki drzwiowej i okiennej z ilościami i wymiarami,
• charakterystyka energetyczna wraz z analizą porównawczą systemów ogrzewania.

TECHNICZNA – składają się na nią części:

konstrukcyjna – zawiera rysunki techniczne w rozpiętości skal od 1:20 do 1:100

• opis techniczny rozwiązań konstrukcyjnych wraz z proponowanymi  materiałami,
• rzuty fundamentów, stropów i więźby dachowej,
• rozwiązania detali konstrukcyjnych,
• obliczenia statyczne,
• zestawienia stali i drewna,

instalacyjna – to szereg projektów branżowych, których rysunki wykonano w skali 1:100 prezentujących miedzy innymi rozmieszczenie elementów instalacji:

• elektrycznej ,
• wodno-kanalizacyjnej,
• gazowej,
• centralnego ogrzewania,
• rekuperacji, solarnej - jeżeli występują w projekcie.

analiza porównawcza systemów alternatywnych – zgodna z najnowszymi normami

DODATKI – najczęściej są to:

• obliczenia statyczne,
• zestawienia stali i drewna.

Projektant adaptujący projekt gotowy może bez zgody autora wprowadzić następujące zmiany:

• Wynikające z dostosowania budynku do warunków gruntowych.
• Wymiarów fundamentów.
• Wprowadzenie częściowego lub całkowitego podpiwniczenia budynku przy zachowaniu poziomu posadzki parteru na wysokości nie przekraczającej 50cm ponad poziom terenu.
• Wymiarów przekrojów lub rozstawu elementów więźby dachowej wynikające z dostosowania budynku do strefy śniegowej lub wiatrowej.
• Użycia innych materiałów na elementy konstrukcyjne budynku (ściany, stropy) pod warunkiem zachowania wymagań konstrukcji i ochrony cieplnej budynku oraz jego elewacji.
• Warstw ścian zewnętrznych przy zachowaniu dopuszczalnego współczynnika przenikalności cieplnej
• Zmiana kąta nachylenia dachu, a także zmiana kształtu dachu i jego konstrukcji
• Zmiany sposobu ogrzewania domu i prowadzenia instalacji CO, zmiany instalacji wodno-kanalizacyjnej, gazowej, oraz elektrycznej (przy zachowaniu obowiązujących norm)
• Materiałów wykończeniowych: posadzek, tynków, dachówki, izolacji cieplnej i przeciwwilgociowej – przy zachowaniu niezbędnych parametrów wytrzymałości ( szczególnie dla zmiany pokrycia dachowego) oraz parametrów przenikania ciepła
• Rozwiązań funkcjonalnych wewnątrz budynku, oraz przesunięcia lub likwidacji ścian działowych
• Zmiana lokalizacji, ilości i kształtu okien oraz drzwi.
• Lustrzanego odbicia.
• Zmiany szerokości biegów schodowych, liczby stopni i wymiarów schodów wewnętrznych.
• Pokrycia dachowego z uwzględnieniem zaprojektowanych spadków i ciężaru pokrycia.
• Technologia budowy ścian, murów, nadproży. Zmiany z zachowaniem wytrzymałości i izolacyjności przegród.
• Zmiana kształtu, wielkości i usytuowania elementów takich jak tarasy, murki i donice przedstawione w projekcie oraz zmiany szerokości biegów schodowych, liczby stopni i wymiarów schodów zewnętrznych.
• Zmiana wysokości ścianki kolankowej.
• Zmiana usytuowania i ilości kominów.
• Dobudowanie garażu lub wiaty garażowej.
• Dobudowanie bądź usunięcie lukarny.
• Dobudowanie lub usunięcie balkonu.
• Dobudowanie lub usunięcie wykusza.
• Zabudowanie podcienia.
• Poszerzenie bądź zwężenie bryły budynku.

W przypadku gdy zmiany dokonywane w niniejszym projekcie wykraczają po za te, które zostały powyżej wyszczególnione należy uzyskać zgodę od autora projektu.

Wszelkie instalacje dodatkowe do projektów, funkcjonujące jako „dodatki”, będą sprzedawane w wersji elektronicznej. Pliku wysyłany bezpośrednio do Klienta.
Plik będzie opatrzony hasłem, służącym do jego otworzenia, którego częścią składową będzie imię i nazwisko inwestora. Tego typu dodatki nie podlegają zwrotowi ani wymianom.
