Elka 2 (Y-SL)

2 900 zł

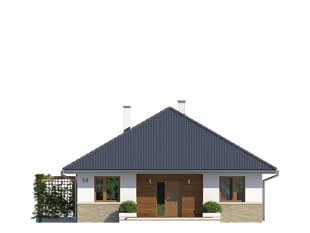

Projekt domu Elka 2 (Y-SL)

Autor projektu:MTM STYL Sp. z o.o. Sp.k
Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
2 900 zł
Zadaj pytanie
  • Typ projektuWolnostojący
  • StylNowoczesny
  • Powierzchnia użytkowa85.95 m²
  • KondygnacjeParterowy
  • GarażBez garażu
  • DachWielospadowy
  • Kąt nach. dachu30°
  • Odbicie lustrzaneTak
  • Czas realizacjido 10 dni roboczych
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Reklama

Opis

Opis projektu

Niewielki, jednorodzinny dom parterowy, odpowiadający potrzebom 3 - 4-osobowej rodziny. Optymalny układ pomieszczeń został podzielony na dwie strefy: dzienną - kuchnia i salon z jadalnią oraz nocną: dwie sypialnie i łazienka.

Konstrukcja

Ściany: 2-warstwowe - YTONG 36,5 cm + styropian Termo Organika, Stropy: System Stropowy TECHNOBETON, Dach: dachówka, kąt nachylenia 30°

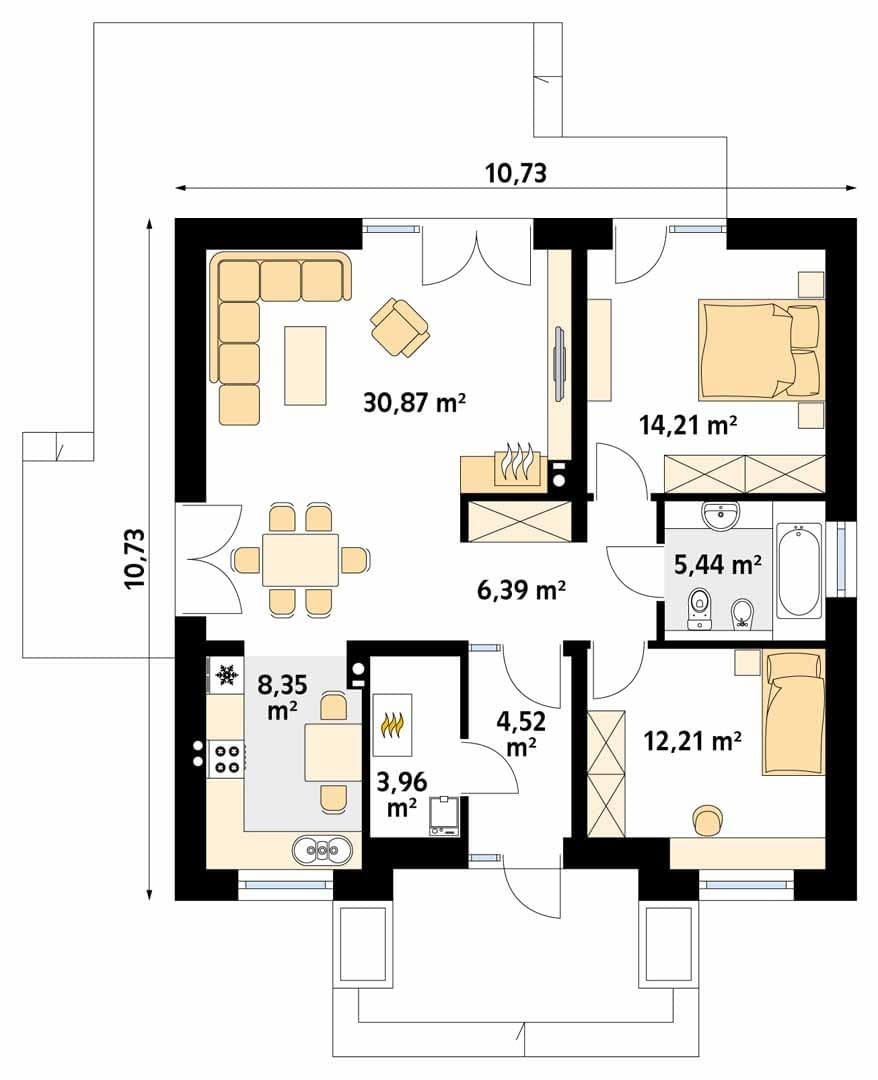

Rzuty

parter

  • wiatrołap4.52
  • korytarz/komunikacja6.39
  • kuchnia8.35
  • salon/jadalnia30.87
  • sypialnia14.21
  • łazienka5.44
  • sypialnia12.21
  • kotłownia3.96
Rzut projektu Elka 2 (Y-SL) - parter

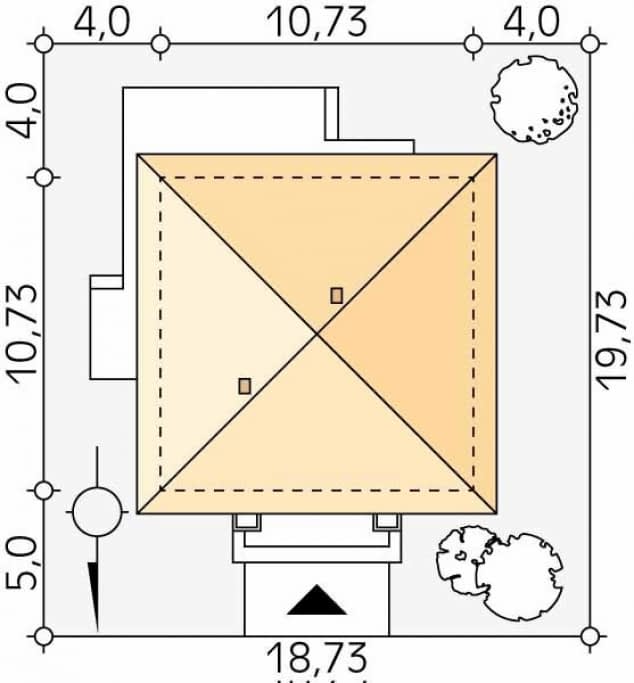

Usytuowanie na działce

Rzut projektu Elka 2 (Y-SL) - Usytuowanie na działce

Dane techniczne

  • Powierzchnia użytkowa85.95 m²
  • Powierzchnia zabudowy113.2 m²
  • Liczba pokoi4
  • Powierzchnia dachu175.55 m²
  • Kubatura527.59 m³
  • Długość domu10.73 m
  • Szerokość domu10.73 m
  • Wysokość domu6.74 m
  • Minimalne wymiary działki19.73 x 18.73m
  • GarażBez garażu
  • Rodzaj dachuWielospadowy
  • Kąt nach. dachu30°

Instalacja grzewcza

  • EUco49.94 kwH/m²/rok

Zawartość projektu

PROJEKT ARCHITEKTONICZNO-BUDOWLANY ( 4 egzemplarze) zawiera:

  • Projekt architektoniczny – rysunki w skali 1:50 lub 1:100
  • Projekt konstrukcyjny – rysunki w skali 1:50 i 1:25
  • Projekt wewnętrznych instalacji: wodno-kanalizacyjnych, centralnego ogrzewania oraz gazu
  • Projekt wewnętrznych instalacji elektrycznych

Autor projektu wyraża zgodę na zmiany, które dopuszczają następujący zakres adaptacji:

  • dostosowanie fundamentów do warunków geotechnicznych w miejscu posadowienia budynku
  • realizacja budynku w lustrzanym odbiciu
  • zmiana technologii wykonania domu: materiałów ściennych, izolacyjnych, wykończeniowych przy spełnieniu wymaganych normą własności ścian
  • zmiany wymiarów rzutu poziomego budynku w granicach 5%
  • zmiana rodzajów stropów przy zachowaniu układu konstrukcyjnego oraz wymaganej wytrzymałości
  • zmiana pokrycia dachowego na ciężkie po dostosowaniu konstrukcji budynku do zwiększonego ciężaru pokrycia dachowego, zmiana kąta nachylenia dachu w granicach 5%
  • podpiwniczenie budynku lub rezygnacja z podpiwniczenia
  • zmiana lokalizacji ścian działowych i wewnętrznych otworów drzwiowych ( przy zachowaniu nośności elementów konstrukcyjnych budynku)
  • zmiana wykonania wewnętrznych instalacji sanitarnych i elektrycznych zgodnie z uzyskanymi warunkami zapewnienia dostaw mediów do budynku mieszkalnego
  • zmiana ilości, wielkości i usytuowania otworów okiennych i drzwiowych

Powyższe zamiany muszą być dokonane z zachowaniem obowiązujących norm i przepisów prawa budowlanego przez osoby posiadające odpowiednie uprawnienia. Wszelkie pozostałe zmiany w projektach wymagają odrębnej zgody autorów.

Dodatkowo do zakupionego projektu dołączone są

  • Uprawnienia projektantów,
  • Standardową zgodę na zmiany,
  • Projektowaną charakterystykę energetyczną,
  • Analizę porównawczą systemów ogrzewania,
  • Rzut w skali 1:500 do projektu zagospodarowania działki,
  • Informację BIOZ (Bezpieczeństwo i Ochrona Zdrowia w czasie budowy),
