- Typ projektuWolnostojący
- StylTradycyjny
- Powierzchnia użytkowa99.67 m²
- KondygnacjeParterowy
- GarażBez garażu
- DachDwuspadowy
- Kąt nach. dachu35°
- Odbicie lustrzaneTak
- Czas realizacji30 dni Zobacz więcej >
Opis
Opis projektu
ENZO 1 to nowoczesny dom parterowy, zaprojektowany z myślą o 4-osobowej rodzinie.
Strefa dzienna składa się z przestronnego salonu połączonego z jadalnią i oddzieloną kuchnią (którą można z łatwością zupełnie zamknąć lub połączyć z częścią główną) uzupełnioną o spiżarnię. Strefa nocna obejmuje trzy sypialne (główną z własną garderobą), dużą łazienkę, praktyczną dodatkową toaletę oraz podręczne pomieszczenie gospodarcze pełniące funkcję pralni z miejscem na piec gazowy.
Nieużytkowy strych bez przeszkód można zaadaptować na cele użytkowe. W tym celu w miejscu mniejszej łazienki umieszczamy schody.
Dom jest podobny do projektu: Enzo PS, Synezjusz PS, Synezjusz 3, Enzo 3
Projekt w standardzie posiada dodatkowo projekt ogrzewania kominkiem z płaszczem wodnym.
Wizualizacja jest propozycją tego jak dany projekt domu oraz jego otoczenie można zaaranżować. Sposób prowadzenia tarasu, kształt murków i elementy małej architektury typu pergole, donice itp. nie są objęte zakresem projektu. W związku z powyższym na projekcie budowlanym elementy te mogą nie być uwzględnione w projekcie ( patrz pergole ) lub zmieniony może być ich kształt i sposób prowadzenia ( wielkości tarasów, profil murków )
Konstrukcja
Propozycje rozwiązań materiałowych:
Fundamenty | bezpośrednie, na ławach fundamentowych |
Ściany zewnętrzne | cegła silikatowa - 24 cm + styropian TERMO ORGANIKA typ Fasada 20 cm |
Ściany wewnętrzne | cegła silikatowa - 24 cm (działowe – cegła silikatowa - 12/8 cm) |
Strop | żelbetowy monolityczny gr. 24 cm |
Elewacje | tynk - System Platinum firmy TERMO ORGANIKA, okładzina klinkierowa oraz okładzina z płyt elastycznych |
Pokrycie dachu | blachodachówka lub dachówka cementowa |
Konstrukcja dachu | tradycyjna drewniana |
Schody wewnętrzne | wyłaz na poddasze (opcjonalnie schody drewniane) |
Ogrzewanie | kocioł gazowy kondensacyjny, |
Rzuty

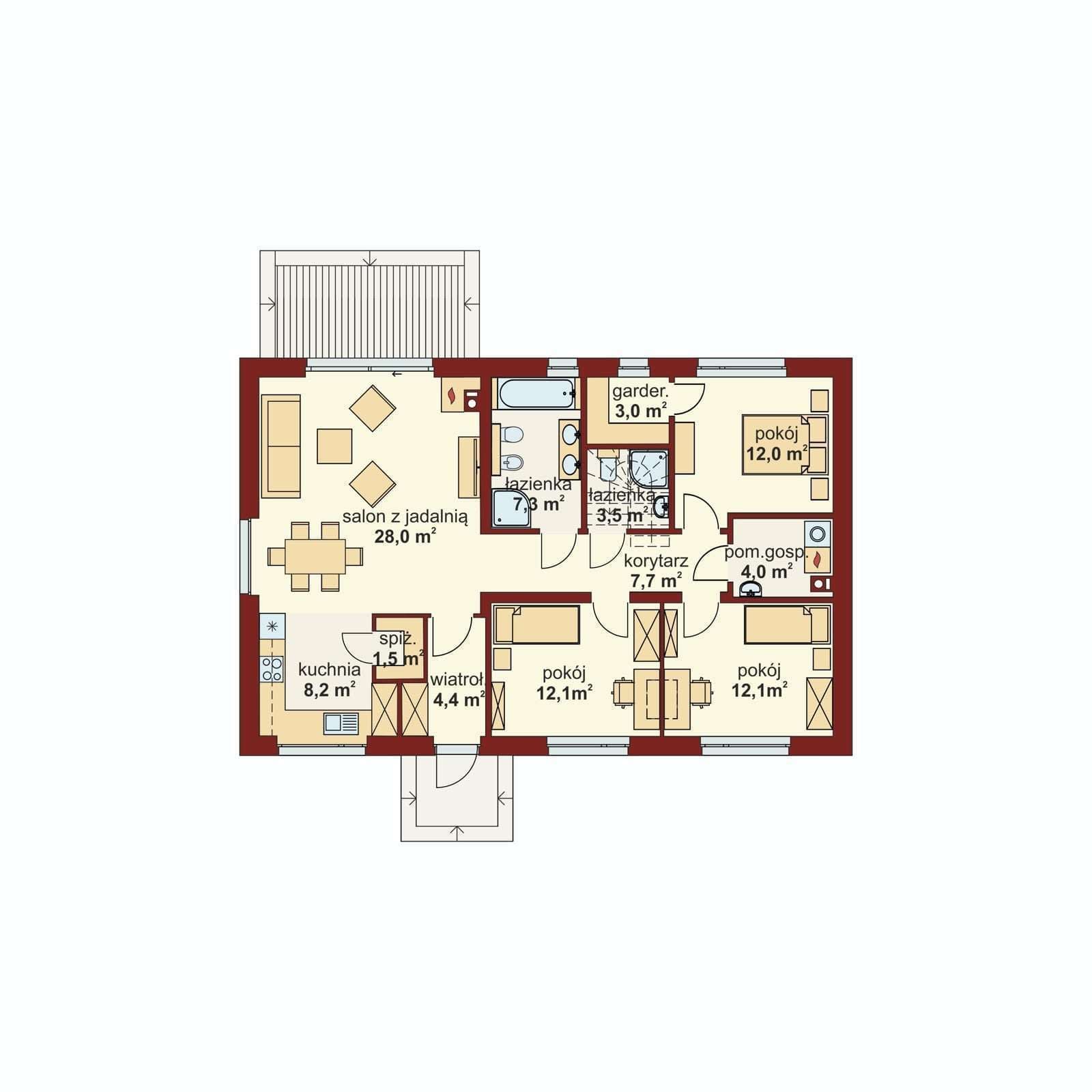

Rzut parteru
- Pow. użytkowa:99.7 m²
- 1. Wiatrołap:4.4 m²
- 2. Korytarz:7.7 m²
- 3. Kuchnia:8.2 m²
- 4. Spiżarnia:1.5 m²
- 5. Salon z jadalnią:28 m²
- 6. Pokój:12.1 m²
- 7. Pokój:12.1 m²
- 8. Pokój:12 m²
- 9. Garderoba:3 m²
- 10. Łazienka:3.5 m²
- 11. Łazienka:7.3 m²
- 12.Pom.gosp./pralnia:4 m²
Rzut strychu

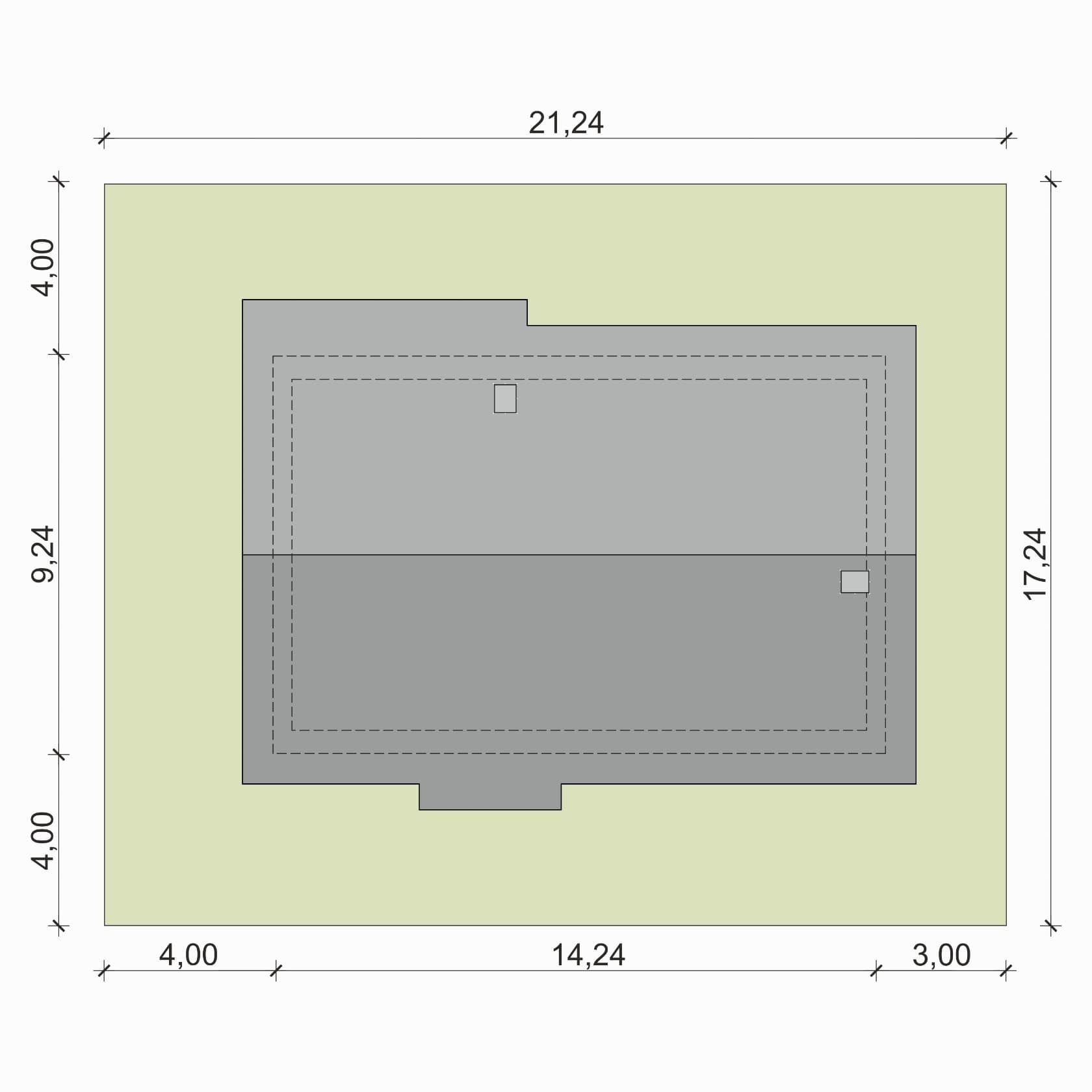

Plan sytuacyjny
Dane techniczne
- Powierzchnia użytkowa99.67 m²
- Powierzchnia zabudowy131.81 m²
- KominekTak
- Liczba pokoi4
- Powierzchnia dachu210.38 m²
- KalenicaRównoległa
- Kubatura290.61 m³
- Długość domu9.24 m
- Szerokość domu14.24 m
- Wysokość domu7.24 m
- Minimalne wymiary działki17.24 x 21.24m
- GarażBez garażu
- Rodzaj dachuDwuspadowy
- Kąt nach. dachu35°
Instalacja grzewcza
- Instalacja grzewcza
kocioł gazowy kondensacyjny,
dodatkowe źródło ciepła - kominek z płaszczem wodnym
Zawartość projektu
Dokonując zakupu w naszej Pracowni otrzymujecie Państwo 4 komplety dokumentacji architektoniczno – budowlanej zgodnej z normami budowlanymi , wykonanej przez doświadczonych inżynierów o uprawnieniach których zaświadczają dołączone do projektu dokumenty. Poszczególne egzemplarze są drukowane na wysokiej klasy sprzęcie i zapakowane w elegancką teczkę firmową. Poszczególne elementy dokumentacji to kolejno części:
architektoniczna– składają się na nią:
- opis techniczny - zawiera rozwiązania funkcjonalne projektu, wielkości powierzchni ( całkowitej, zabudowy, użytkowej ), kubatury, wysokość kalenicy itp., proponowane rozwiązania materiałowe i wykończeniowe,
- widoki elewacji obrazujące wygląd domu z każdej strony w skali 1:00
- rzuty poziome kondygnacji ( rozmieszcze
- rzut dachu w skali 1:100,
- przekroje pionowe ze szczególnym uwzględnieniem miejsc charakterystycznych budynku wykonane w skali 1:50,
- zestawienie stolarki drzwiowej i okiennej z ilościami i wymiarami.
konstrukcyjna – zawiera rysunki techniczne w rozpiętości skal od 1:20 do 1:100
- opis techniczny rozwiązań konstrukcyjnych wraz z proponowanymi materiałami
- rzuty fundamentów, stropów i więźby dachowej
- rozwiązania detali konstrukcyjnych
- obliczenia statyczne
- zestawienia stali i drewna
instalacyjna – to szereg projektów branżowych, których rysunki wykonano w skali 1:100 prezentujących miedzy innymi rozmieszczenie elementów instalacji:
- elektrycznej ,
- wodno-kanalizacyjnej
- gazowej,
- centralnego ogrzewania.
projektowana charakterystyka energetyczna – wyliczana zgodnie z najnowszą metodologią obowiązującą od 3 października 2014 roku. Charakterystyka musi ona być adaptowana do lokalnych uwarunkowań przez osobę uprawnioną.
- bilans mocy ,
- właściwości cieplne przegród,
- sprawności instalacji grzewczej,
- wentylacja,
- izolacja cieplna przewodów,
charakterystyka ekologiczna – zgodna z najnowszymi normami
- zapotrzebowanie w wodę i odprowadzenie ścieków,
- emisja zanieczyszczeń gazowych,
- rodzaj i ilość wytwarzanych odpadów,
- wentylacja,
- izolacja cieplna przewodów,
analiza porównawcza systemów alternatywnych – zgodna z najnowszymi normami
Projektant adaptujący projekt gotowy może bez zgody autora wprowadzić następujące zmiany:
- Wynikające z dostosowania budynku do warunków gruntowych.
- Wymiarów fundamentów.
- Wprowadzenie częściowego lub całkowitego podpiwniczenia budynku przy zachowaniu poziomu posadzki parteru na wysokości nie przekraczającej 50cm ponad poziom terenu.
- Wymiarów przekrojów lub rozstawu elementów więźby dachowej wynikające z dostosowania budynku do strefy śniegowej lub wiatrowej.
- Użycia innych materiałów na elementy konstrukcyjne budynku (ściany, stropy) pod warunkiem zachowania wymagań konstrukcji i ochrony cieplnej budynku oraz jego elewacji.
- Warstw ścian zewnętrznych przy zachowaniu dopuszczalnego współczynnika przenikalności cieplnej
- Zmiana kąta nachylenia dachu, a także zmiana kształtu dachu i jego konstrukcji
- Zmiany sposobu ogrzewania domu i prowadzenia instalacji CO, zmiany instalacji wodno-kanalizacyjnej, gazowej, oraz elektrycznej (przy zachowaniu obowiązujących norm)
- Materiałów wykończeniowych: posadzek, tynków, dachówki, izolacji cieplnej i przeciwwilgociowej – przy zachowaniu niezbędnych parametrów wytrzymałości ( szczególnie dla zmiany pokrycia dachowego) oraz parametrów przenikania ciepła
- Rozwiązań funkcjonalnych wewnątrz budynku, oraz przesunięcia lub likwidacji ścian działowych
- Zmiana lokalizacji, ilości i kształtu okien oraz drzwi.
- Lustrzanego odbicia.
- Zmiany szerokości biegów schodowych, liczby stopni i wymiarów schodów wewnętrznych.
- Pokrycia dachowego z uwzględnieniem zaprojektowanych spadków i ciężaru pokrycia.
- Technologia budowy ścian, murów, nadproży. Zmiany z zachowaniem wytrzymałości i izolacyjności przegród.
- Zmiana kształtu, wielkości i usytuowania elementów takich jak tarasy, murki i donice przedstawione w projekcie oraz zmianyszerokości biegów schodowych, liczby stopni i wymiarów schodów zewnętrznych.
- Zmiana wysokości ścianki kolankowej.
- Zmiana usytuowania i ilości kominów.
- Dobudowanie garażu lub wiaty garażowej.
- Dobudowanie bądź usunięcie lukarny.
- Dobudowanie lub usunięcie balkonu.
- Dobudowanie lub usunięcie wykusza.
- Zabudowanie podcienia.
- Poszerzenie bądź zwężenie bryły budynku.
