- Typ projektuWolnostojący
- StylNowoczesny
- Powierzchnia użytkowa88.96 m²
- KondygnacjeParterowy
- GarażBez garażu
- DachDwuspadowy
- Odbicie lustrzaneTak
- Czas realizacjido 10 dni roboczych Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu
Dom parterowy o prostej konstrukcji. Wejście budynku zlokalizowano w ścianie szczytowej od frontu. Kuchnia ma widok na strefę wejściową i jest zlokalizowana w bliskim sąsiedztwie tarasu zewnętrznego. Ponieważ ogrzewanie jest elektryczne dom nie musi mieć pom. gospodarczego na kocioł. Jeżeli jednak była by potrzeba zmiany sposobu ogrzewania na inny to pom. nr 7 może pełnić funkcję pom. gospodarczego w którym zlokalizuje się kocioł. Wszystkie ścianki wewnętrzne są ściankami działowymi, co pozwala na łatwe modyfikowanie wnętrza domu.
Konstrukcja
TECHNOLOGIA BUDOWY
- fundamenty – płyta żelbetowa na gruncie
- ściany zewnętrzne – pustaki ceramiczne gr. 25cm + styropian gr. 30cm
- ściany wewnętrzne konstrukcyjne – brak
- strop – drewniany
- konstrukcja dachu – drewniana
Rzuty

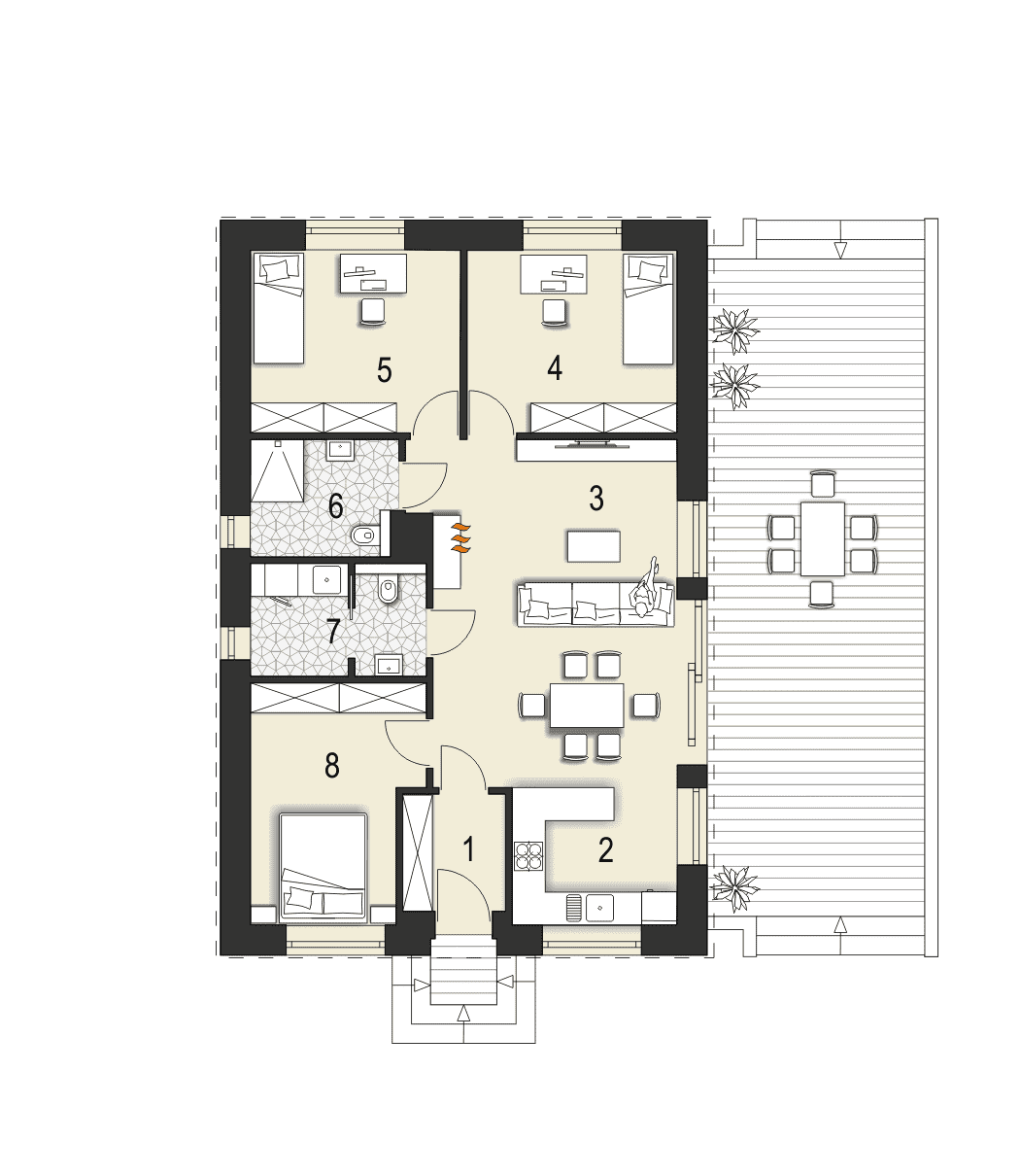

Rzut parteru
- 1.Wiatrołap3.90
- 2.Kuchnia7.39
- 3.Salon+jadalnia28.30
- 4. Pokój12.34
- 5.Pokój12.34
- 6.Łazienka5.47
- 7. Wc z pralnią6.17
- 8.Pokój12.48

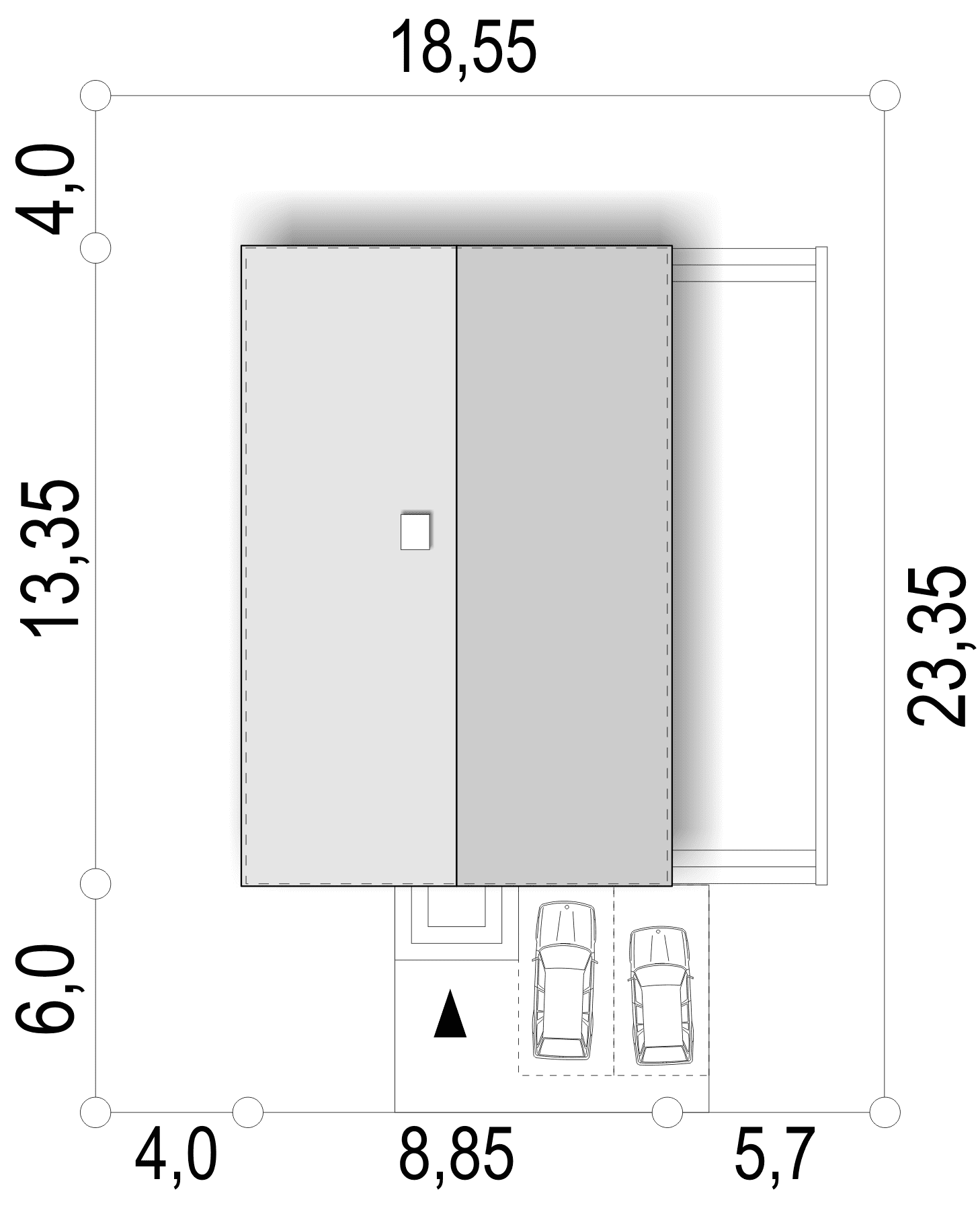

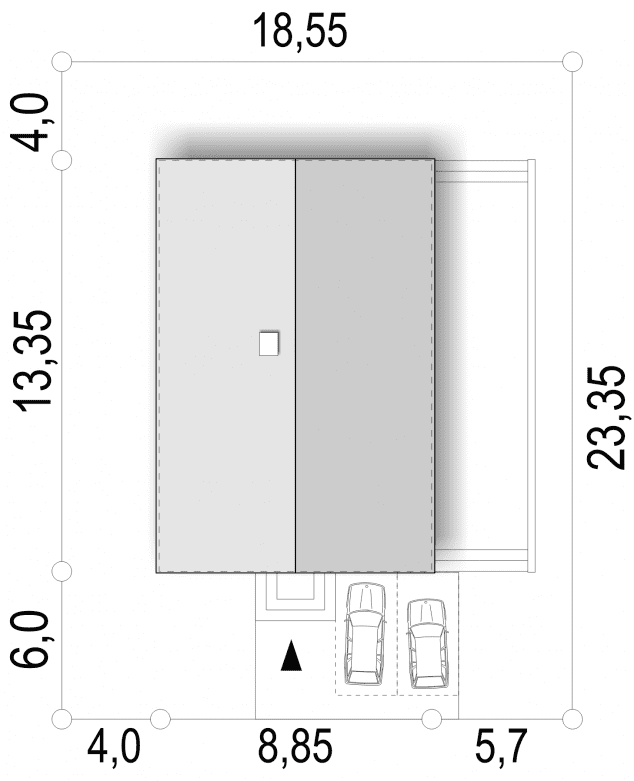

Usytuowanie na działce
Dane techniczne
- Powierzchnia użytkowa88.96 m²
- Powierzchnia zabudowy117.78 m²
- Liczba łazienek1
- Liczba pokoi3
- Powierzchnia dachu136 m²
- Kubatura244.64 m³
- Wysokość domu6.71 m
- Minimalne wymiary działki23.35 x 18.55m
- GarażBez garażu
- Rodzaj dachuDwuspadowy
Instalacja grzewcza
- Instalacja opcjonalna
Zawartość projektu
Ważne informacje: Zaktualizowane projekty będą się różniły nieznacznie wym.zewnętrznymi (będą szersze i dłuższe o ok. 20cm ze względu na pogrubienie izolacji na ścianach zew.) i systemem grzewczym (przeważnie będzie pompa ciepła i panele fotowoltaiczne).
Otrzymują Państwo KOMPLET składający się z:
1 egzemplarza dokumentacji technicznej, w skład której wchodzi:
- opis techniczny
- projekt architektury budynku
- projekt konstrukcji budynku
- projekty instalacji wewnętrznych
- Charakterystyka energetyczna budynku
3 egzemplarze dokumentacji architektoniczno-budowlanej, w skład której wchodzi:
- opis
- projekt architektury budynku
- Analiza optymalizacyjno-ekonomiczna
- Bioz
Architektura:

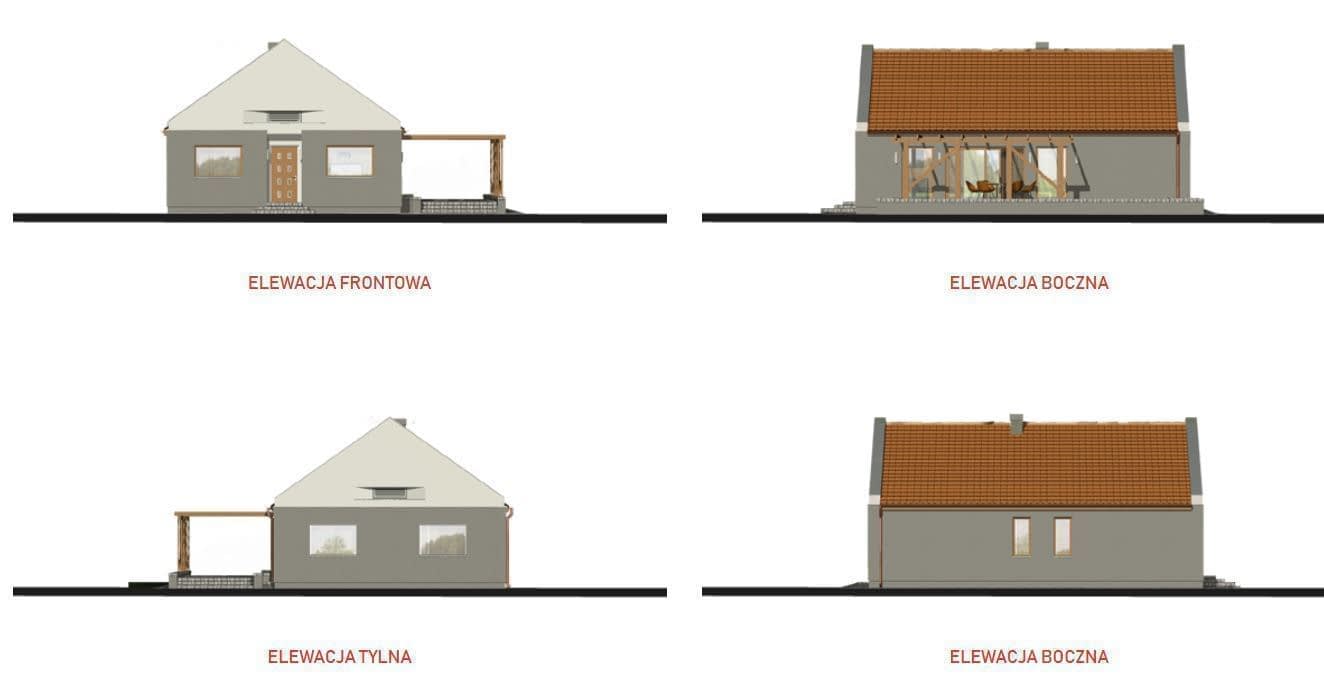

- Elewacje
- Rzuty kondygnacji
- Rzut dachu
- Przekroje
- Zestawienie stolarki okiennej i drzwiowej
Konstrukcja:
- Rzut fundamentów
- Rzut stropów i nadproży
- Rzut więźby dachowej
- Rysunki wykonawcze elementów żelbetowych
- Zestawienie stali zbrojeniowej do rozrysowanych elementów żelbetowych
Instalacje wewnętrzne:
- Instalacja gazowa (jeżeli budynek jest ogrzewany kotłem gazowym)
- Instalacja wody ciepłej, zimnej i kanalizacji
- Instalacja c.o.
- Instalacja elektryczna
- Instalacja wentylacyjna – mechaniczna (jeżeli jest przewidziana w projekcie)
Materiały pomocnicze:
- Zestawienie elementów konstrukcyjnych więźby dachowej
- Instalacja gazowa (jeżeli jest przewidziana wariantowo w projekcie)
- Instalacja wentylacyjna – mechaniczna (jeżeli jest przewidziana wariantowo w projekcie)
- Instalacja solarna (jeżeli jest przewidziana wariantowo w projekcie)
- Alternatywnie – rozbudowany wyciąg z obliczeń statyczno – wytrzymałościowych
Projektant dokonujący adaptacji projektu może bez zgody autora wprowadzić zmiany dotyczące:
- Zmiany wymiarów fundamentów wynikające z dostosowania budynku do lokalnych warunków gruntowych.
- Wprowadzenia całkowitego lub częściowego podpiwniczenia budynku pod warunkiem nie wynoszenia poziomu parteru w stosunku do poziomu terenu.
- Zaprojektować użycie innych materiałów na konstrukcję budynku (ściany stropy) przy zachowaniu wymaganych przepisami i normami parametrów i pod warunkiem zachowania walorów użytkowych budynku.
- Rodzaju stropów - przy zachowaniu układu konstrukcji i zachowaniu wymaganych przepisami i normami parametrów
- Materiałów ścian zewnętrznych i wykończeniowych (tynki, posadzki, dachówki, izolacji cieplnej i przeciwwilgociowej) pod warunkiem utrzymania wymaganych parametrów (tj. np. wytrzymałość, ciepłochłonność).
- Programu użytkowego wewnątrz budynku; np. przesunięcia lub likwidacji ścian działowych i zmiany lokalizacji, ilosci i kształtu okien oraz drzwi, przy zachowaniu wymaganych przepisami i normami parametrów.
- Zmiana przekrojów elementów konstrukcji dachowej wynikająca z dostosowania do materiałów pokrycia lub z dostosowania budynku do innych stref śniegowych i wiatrowych niż podano w projekcie
- Kolorystyki elewacji, detali dekoracyjnych, kształtu podjazdów i tarasów
- Instalacji: wodnej, kanalizacyjnej, gazowej, elektrycznej i centralnego ogrzewania - pod warunkiem zachowania obowiązujących norm i przepisów prawa budowlanego.
Powyższe zmiany powinny zostać naniesione na oryginał projektu trwałą techniką graficzną w kolorze czerwonym i dokonane z zachowaniem obowiązujących norm i przepisów prawa budowlanego przez osoby posiadające do tego odpowiednie uprawnienia. W uzasadnionych przypadkach należy sporządzić rysunki zamienne i dołączyć je jako aneks. Jakiekolwiek inne zmiany ponad wyszczególnione wyżej mogą być dokonane wyłącznie za zgodą autora projektu lub pracowni.
Powyższe zmiany są dokładane do każdego projektu.
Zmiany wykraczające poza zakres zmian należy wypisać przy zamówieniu projektu.
