ESTELLA dom letniskowy

2 499 zł

Projekt domu ESTELLA dom letniskowy

Autor projektu:PRO ARTE Arkadiusz Woch, Krzysztof Biodrowicz s.j.
Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
2 499 zł
Zadaj pytanie
  • Typ projektuLetniskowy
  • Powierzchnia użytkowa39.69 m²
  • Kondygnacje
  • GarażBez garażu
  • DachCzterospadowy
  • Kąt nach. dachu30°
  • Odbicie lustrzaneTak
  • Czas realizacjido 10 dni roboczych
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Opis projektu

Projekt dostępny również jako CAŁOROCZNY!!!

Zobacz czym różni się projekt domku letniskowego od domu całorocznego?


ESTELLA - dom letniskowy

 To niezwykły domek letniskowy, przeznaczony w szczególności dla osób pragnących spędzać wiele czasu na wolnym powietrzu, ceniących sobie niezwykłą funkcjonalność rozwiązań oraz nietuzinkowe pomysły. Do domku wchodzimy przez wiatrołap i komunikację. Do ściany zachodniej domu przylega łazienka, która będzie doskonale służyć podczas wypoczynku. Za łazienką umieszczono dosyć obszerną sypialnię, stanowiącą odrębną część domu. Bezpośrednie sąsiedztwo obu tych pomieszczeń, daje duży jego mieszkańcom komfort, szczególnie wieczorem czy nocą. Ponadto znajduje się tu także obszerny pokój dzienny, gdzie można wydzielić przylegający do ściany południowej domu aneks kuchenny. Powierzchnia tego pomieszczenia pozwoli nam także wydzielić miejsce na jadalnię położoną bezpośrednio przy wyjściu na werandę. Projekt Estella proponuje bardzo ciekawe rozwiązanie, gdy chodzi o możliwość spędzana czasu na wolnym powietrzu, ponieważ z przylegającej do domu werandy, przechodzimy na specjalny, zadaszony taras. Tutaj mogą odbywać się niekończące się spotkania w dobrym towarzystwie i przy suto zastawionym stole, ponieważ ten zadaszony taras został tak pomyślany, by znalazło się tutaj miejsce także na murowany grill, z którego dym będzie odprowadzany przez zamontowany nad nim komin. Gdy ustawimy tutaj meble ogrodowe współgrające z resztą otoczenia, z pewnością nie będzie chciało się nam stąd wychodzić, szczególnie w letnie dni. Ten domek będzie strzałem w dziesiątkę nie tylko dla amatorów grillowania. Oferuje bowiem ciekawe i funkcjonalne wnętrze, które kryje w sobie wiele ciekawych rozwiązań. Estella, w zależności od komfortu, jakiego wymagają przebywające w nim osoby, będzie wygodnym rozwiązaniem dla dwojga lub też dla rodziny z kilkorgiem dzieci, jeżeli ktoś zdecyduje się na spanie w pokoju dziennym. W zależności od lokalizacji domku i wersji projektu, na który się zdecydujemy, możemy decydować kiedy i z kim spędzimy w nim czas wolny, przeznaczony na relaks.


Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji wod.-kan, c. o. i elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.

Konstrukcja

Technologia tradycyjna , ściany zewnętrzne murowane grubości 30 cm, działowe gr. 12 cm. Wszystkie ściany wykonane z pustaków ceramicznych "POROTHERM". Konstrukcja więźby dachowej drewniana, pokrycie dachówka ceramiczna. Istnieje mozliwośc adaptacji obiektu na budynek całoroczny - docieplenie warstwą styropianu gr. 10 cm.

Rzuty

  • 1. Wiatrołap2.27
  • 2. Komunikacja3.03
  • 3. Łazienka4.3
  • 4. Sypialnia8.22
  • 5. Pokój dzienny z aneksem kuchennym18.87
  • 6. Weranda9.67
  • 7. Taras9.73

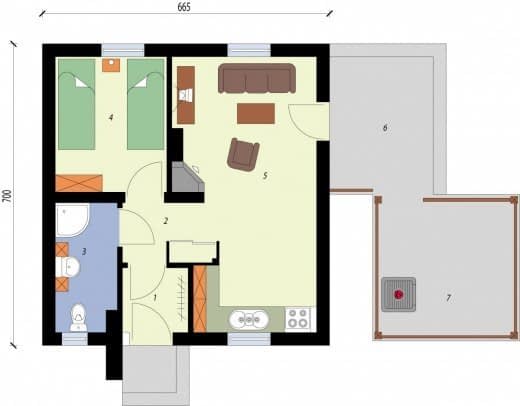

Rzut projektu ESTELLA  dom letniskowy -

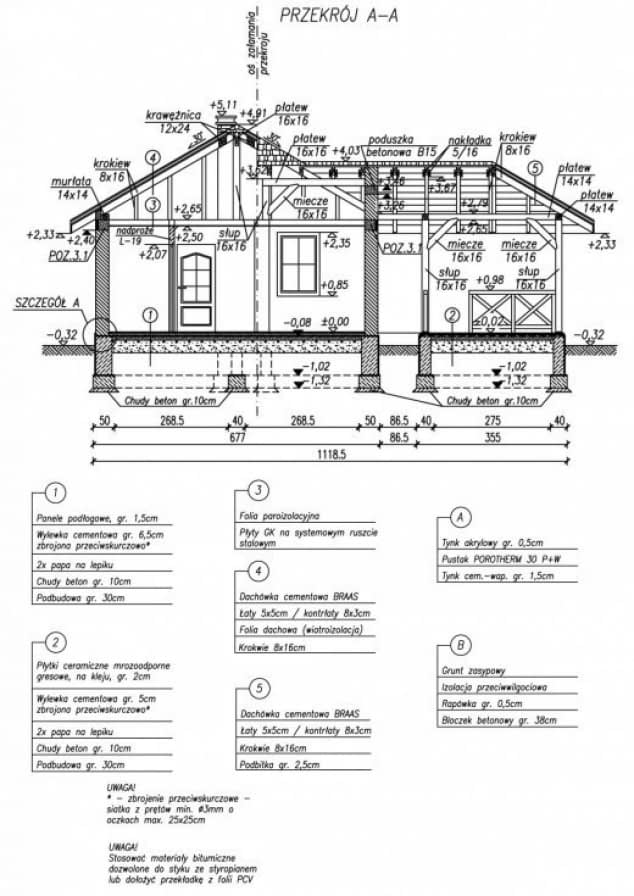

Przekrój A-A

Rzut projektu ESTELLA  dom letniskowy - Przekrój A-A

Dane techniczne

  • Powierzchnia użytkowa39.69 m²
  • Powierzchnia zabudowy46.98 m²
  • Liczba pokoi4
  • Powierzchnia dachu99 m²
  • Kubatura165 m³
  • Wysokość domu5.2 m
  • Minimalne wymiary działki15.1 x 16.75m
  • GarażBez garażu
  • Rodzaj dachuCzterospadowy
  • Kąt nach. dachu30°

Zawartość projektu

Projekty są dostępne w wersji książkowej, drukowanej w tak zwanym w nowym trybie 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego. Na życzenie przesyłamy rzuty i przekroje wersji podstawowych dokumentacji w formacie PDF

Każdy projekt architektoniczno-budowlany domu składa się z następujących części:
- strona tytułowa,
- oświadczenie
- część opisowa projektu architektoniczno-budowlanego,
- projektowana charakterystyka energetyczna z analizą,
- część rysunkowej projektu architektoniczno-budowlanego,
- zaświadczenia i uprawnienia.

Każdy projekt techniczny domu składa się z:
- strony tytułowej,
- oświadczenia,
- części opisowej projektu technicznego,
- części rysunkowej projektu technicznego,
- części konstrukcyjnej,
- zaświadczenia i uprawnień,
- zestawień drewna i stali,
-instalacji elektrycznej i odgromowej,
-instalacji sanitarnych, gazowych i centralnego ogrzewania.

Do projektu na życzenie dołączamy obliczenia statyczno-wytrzymałościowe.

Inwestor otrzymuje 3 opieczętowane sztuki projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego tworzące komplet, każdy z plombą zabezpieczającą i oryginalnym hologramem biura.

Pierwszy egzemplarz tomu I zawiera zgodę in blanco na wszystkie zmiany wprowadzane do projektu po zakupie przez lokalnego wybranego na własną rękę przez Inwestora architekta adaptującego/kierownika budowy. Do teczki projektów dołączamy także zaświadczenia i aktualne wpisy do Izb autorów projektu oraz wpisy aktualne na czas sporządzenia projektu.

Dodatki

Bezpłatne dodatki

Gratis

Zestaw umów

Gratis

Zmiany w projekcie

Gratis

Tablica budowy

Gratis

Dziennik budowy

Płatne dodatki

Kosztorys

370 zł

Dodatkowy egzemplarz projektu

450 zł

Projekt wentylacji mechanicznej z rekuperatorem

450 zł

Projekt fotowoltaiki dla domu

750 zł

Projekt instalacji z ogrzewaniem podłogowym

400 zł
