- Typ projektuWolnostojący
- StylTradycyjny
- Powierzchnia użytkowa150.79 m²
- KondygnacjeParterowy, z poddaszem
- GarażJednostanowiskowy
- DachWielospadowy
- Kąty nach. dachu38°, 45°
- Odbicie lustrzaneNie
- Czas realizacjimax. czas realizacji 10 dni Zobacz więcej >
Opis
Opis projektu

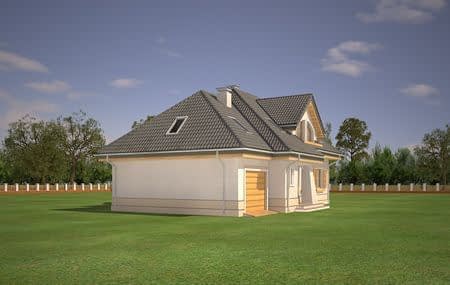

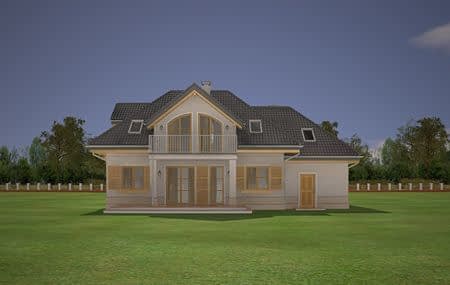

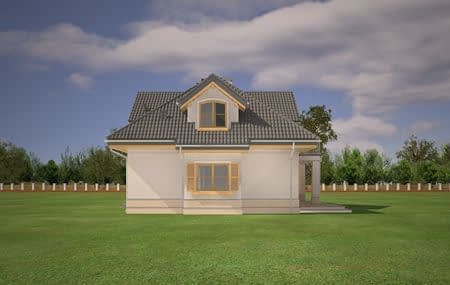

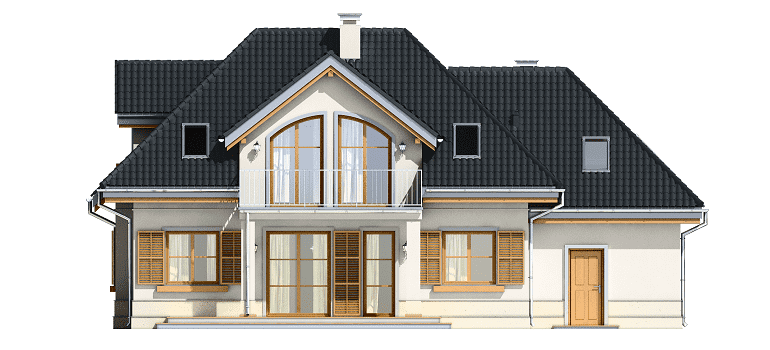

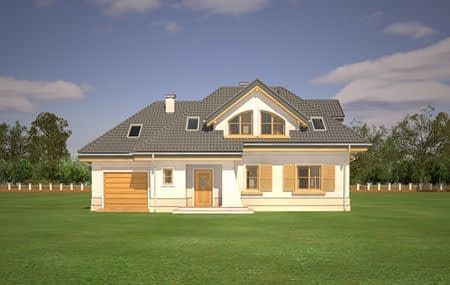

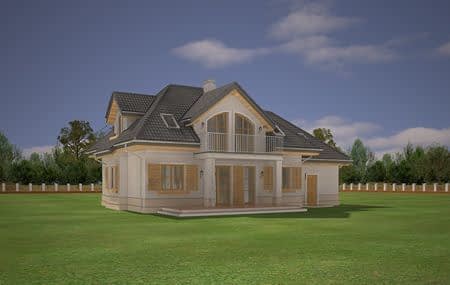

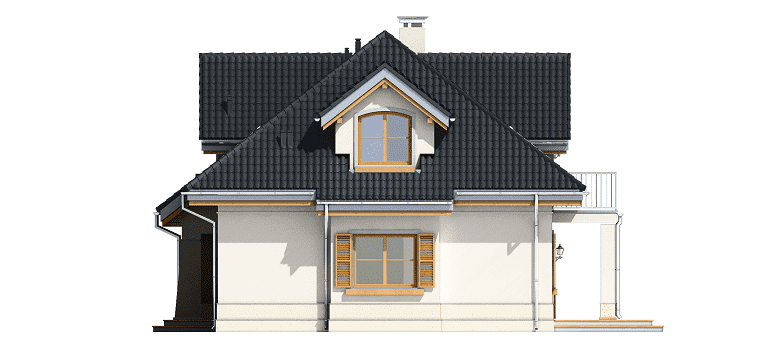

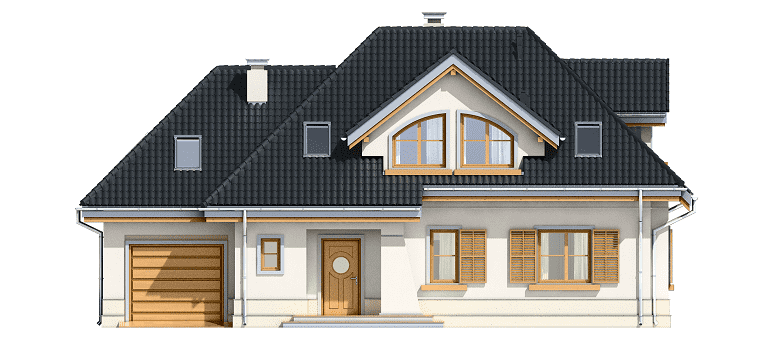

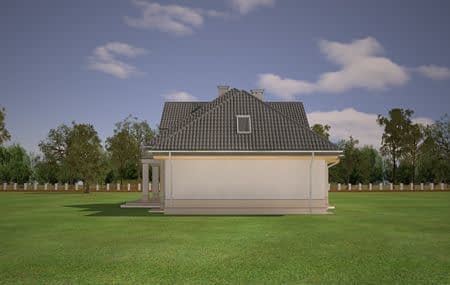

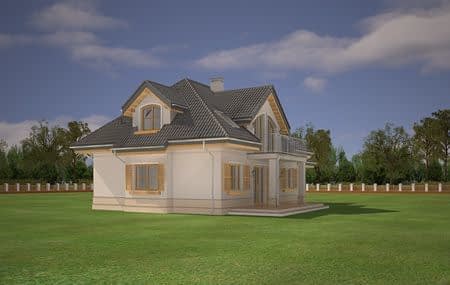

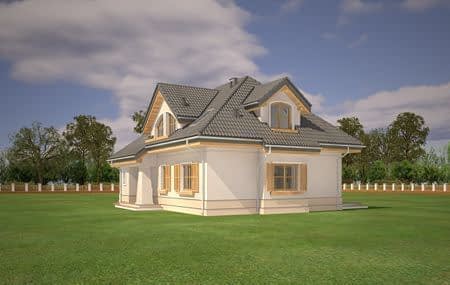

Projekt domu Gabryś to budynek dla cztero-sześcioosobowej rodziny. Parterowy, z poddaszem użytkowym, przykryty został czterospadowym dachem, z trzema ozdobnymi lukarnami - po jednej na każdej elewacji. Do części mieszkalnej dobudowany jest garaż ze strychem na poddaszu. Projekt domu Gabryś to bardzo dostojny i elegancki dom, podkreślający status i dobry gust właściciela. Architektura domu Gabryś to połączenie klasycznego stylu, odwołującego się do polskiego dworku, z jego nowoczesną interpretacją. Reprezentacyjne wejście podkreślone zadaszonym podcieniem i kolumną z przyporą, oraz rozłożystymi schodkami, w połączeniu z dużą lukarną na poddaszu z dwoma łukowymi oknami tworzą pełną uroku elewację frontową. Podobnie strona ogrodowa – z zadaszonym tarasem, balkonem na dwóch kolumnach i szeroką lukarną będzie bardzo atrakcyjnym tłem dla ogrodu. Wnętrze domu jest bardzo przestronne i funkcjonalne. Wygodny przedsionek i duży holl, połączony przestrzennie z salonem i z ładnie wyeksponowanymi schodami na poddasze tworzą atrakcyjne wejście do domu. Wygodna kuchnia połączona jest częściowo z salonem. W pokoju dziennym, prócz miejsca na meble wypoczynkowe, kominek i ścianę TV, znalazł się też aneks jadalny, z ładnym wykuszem z oknem. Na parterze mieszczą się też: dodatkowy pokój (gabinet lub sypialnia), duża kotłownia, oraz garaż z pomieszczeniem gospodarczym na sprzęty ogrodowe. Na poddaszu zaprojektowano od strony ogrodowej wydzielony apartament rodziców z własną łazienką, garderobą i tarasem z widokiem na ogród, oraz dodatkowo dwie ładne sypialnie dzieci z łazienką. Nad garażem znajduje się strych, który bardzo łatwo można zaadaptować na pomieszczenie użytkowe. Pracownia posiada również wersję odbicia lustrzanego projektu domu Gabryś.
Konstrukcja
- Fundamentybetonowe ławy i ściany fundamentowe z bloczków betonowych
- Ściany zewnętrzneściany murowane - pustaki porotherm 25 + styropian + tynk cienkowarstwowy
- StropTeriva
- Elewacjetynk cienkowarstwowy na styropianie
- Pokrycie dachudachówka ceramiczna
Rzuty
Dane techniczne
- Powierzchnia użytkowa150.79 m²
- Powierzchnia netto164.7 m²
- Powierzchnia zabudowy144.54 m²
- KominekTak
- Liczba łazienek3
- Liczba pokoi5
- Powierzchnia dachu241.6 m²
- Kubatura693 m³
- Długość domu10.32 m
- Szerokość domu15.77 m
- Wysokość domu8.31 m
- Poddaszeużytkowe

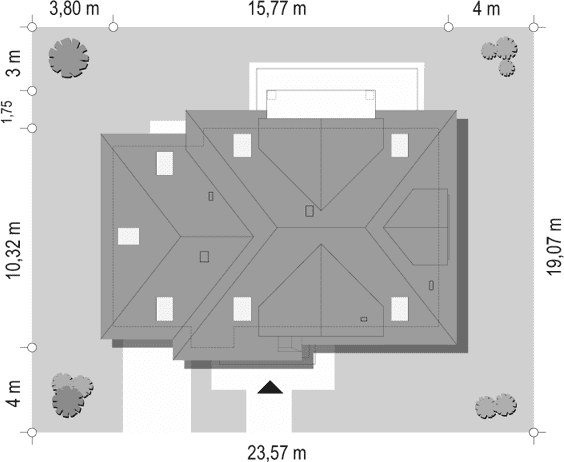

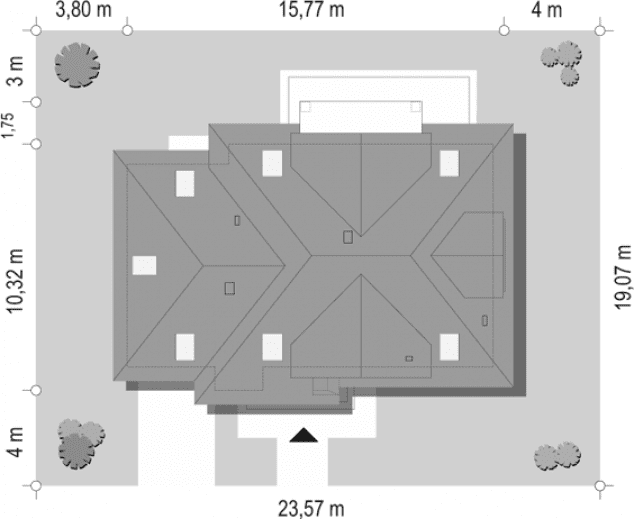

- Minimalne wymiary działki19.07 x 23.57m
- GarażJednostanowiskowy
- Rodzaj dachuWielospadowy
- Kąty nach. dachu38°, 45°
Koszty budowy
- Stan surowy176127 zł
- Stan surowy zamknięty254375 zł
- Koszt wykończenia255943 zł
- Koszt instalacji86820 zł
Zawartość projektu
W komplecie nowej wersji dokumentacji projektowej znajdują się 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego
Projekt architektoniczno-budowlany zawierający:
-opis architektoniczny z elementami konstrukcji,
-część rysunkowa: rzut parteru, poddasza/piętra, rzut dachu w skali 1:100, przekroje skala 1:50,
elewacje skala 1:100.
Projekt techniczny zawierający:
-opis techniczny i konstrukcyjny (obliczenia statyczne - w zależności od projektu włączone w projekt lub stanowiące odrębną teczkę).
Część rysunkowa architektura i konstrukcja:
-rzuty fundamentów, parteru, poddasza, stropu, więźby, dachu / w skali 1:50,
-przekroje przez budynek / budynek skali 1:50,
-elewacje budynku / w skali 1:50 (*niektóre projekty posiadają rysunki w skali 1:100 lub 1:75),
-zestawienie stolarki budowlanej okiennej i drzwiowej,
-szczegóły konstrukcji i ewentualne szczegóły budowlane,
Część instalacyjna:
-część opisowa do projektów instalacji elektrycznych, wodno-kanalizacyjnych, grzewczych, gazowych (jeśli występują).
Część rysunkowa do projektów instalacji:
-schematy instalacji elektrycznych, schemat rozdzielni, plan instalacji odgromowej,
-schematy instalacji wodno-kanalizacyjnej i ciepłej wody,
-schematy instalacji grzewczych,
-schemat instalacji gazowej (jeśli występują).
Do projektu dołączane jest zestawienie materiałowe, z wykazem elementów drewnianych oraz stali budowlanej.
Do projektu dołączone są kopie uprawnień wszystkich projektantów, oraz aktualne zaświadczenia o przynależności do izb zawodowych.
Projekt zawiera oświadczenie projektantów o poprawności projektu w świetle Prawa Budowlanego, a także zawiera informację dotyczącą bezpieczeństwa i ochrony zdrowia ( BIOZ).
Do projektu dołączona jest także zgoda na zmiany adaptacyjne. Zgoda dołączana jest do każdego projektu bezpłatnie. Na Państwa życzenie zakres zgody na zmiany możemy dowolnie rozszerzyć.
Pracownia zezwala na następujące zmiany i odstępstwa od projektu architektoniczno-budowlanego w trakcie jego przystosowywania do lokalizacji:
- Zmianę obrysu zewnętrznego ścian zewnętrznych.
- Zmianę obrysu wewnętrznego ścian zewnętrznych.
- Zmianę układu ścian wewnętrznych działowych.
- Zmianę funkcji, ilości i usytuowania poszczególnych pomieszczeń na dowolnej kondygnacji w projekcie.
- Zmianę ukształtowania, ilości i kąta nachylenia połaci dachowych.
- Zmianę ilości, umiejscowienia i wielkości otworów okiennych i drzwiowych.
- Zmianę rodzaju materiału i technologii wykonania ścian zewnętrznych oraz wewnętrznych oraz ścian fundamentowych.
- Zmianę rodzaju i technologii wykonania stropów nad dowolną kondygnacją.
- Zmianę umiejscowienia, kształtu i materiału wykonania schodów w budynku.
- Zmianę wielkości, kształtu i materiałów, bądź likwidacja: tarasów, podestów i balkonów.
- Likwidację lub dodanie dowolnej ilości:
- lukarn,
- wykuszy,
- podcieni,
- balkonów,
- loggii,
- kolumn,
- pilastrów,
- ganków,
- werand.
- Zmianę materiałów wykończeniowych, instalacyjnych, izolacyjnych.
- Zmianę rodzaju pokrycia dachowego.
- Doprojektowanie bądź likwidacja podpiwniczenia - częściowego lub całkowitego.
