Projekt domu Gagatek

Name: Gagatek
SKU: gagatek
Price: 6090.00 PLN
Availability: InStock

Dodaj do schowka

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.

6 090 zł

Zadaj pytanie

Typ projektuWolnostojący
StylTradycyjny
Powierzchnia użytkowa172.9 m²
KondygnacjeParterowy, z poddaszem
GarażJednostanowiskowy
DachDwuspadowy
Kąt nach. dachu40°
Odbicie lustrzaneNie
Czas realizacjimax. czas realizacji 10 dni

Zobacz więcej >

Zadzwoń do konsultanta

502 503 202

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

502 503 202

sklep@wbudowie.pl

Zapytaj o termin realizacji

Opis projektu

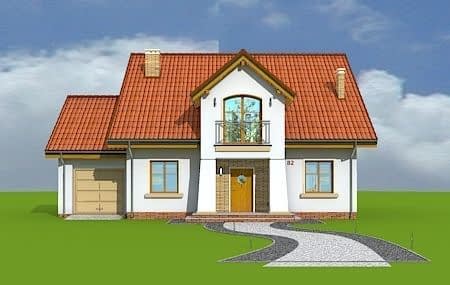

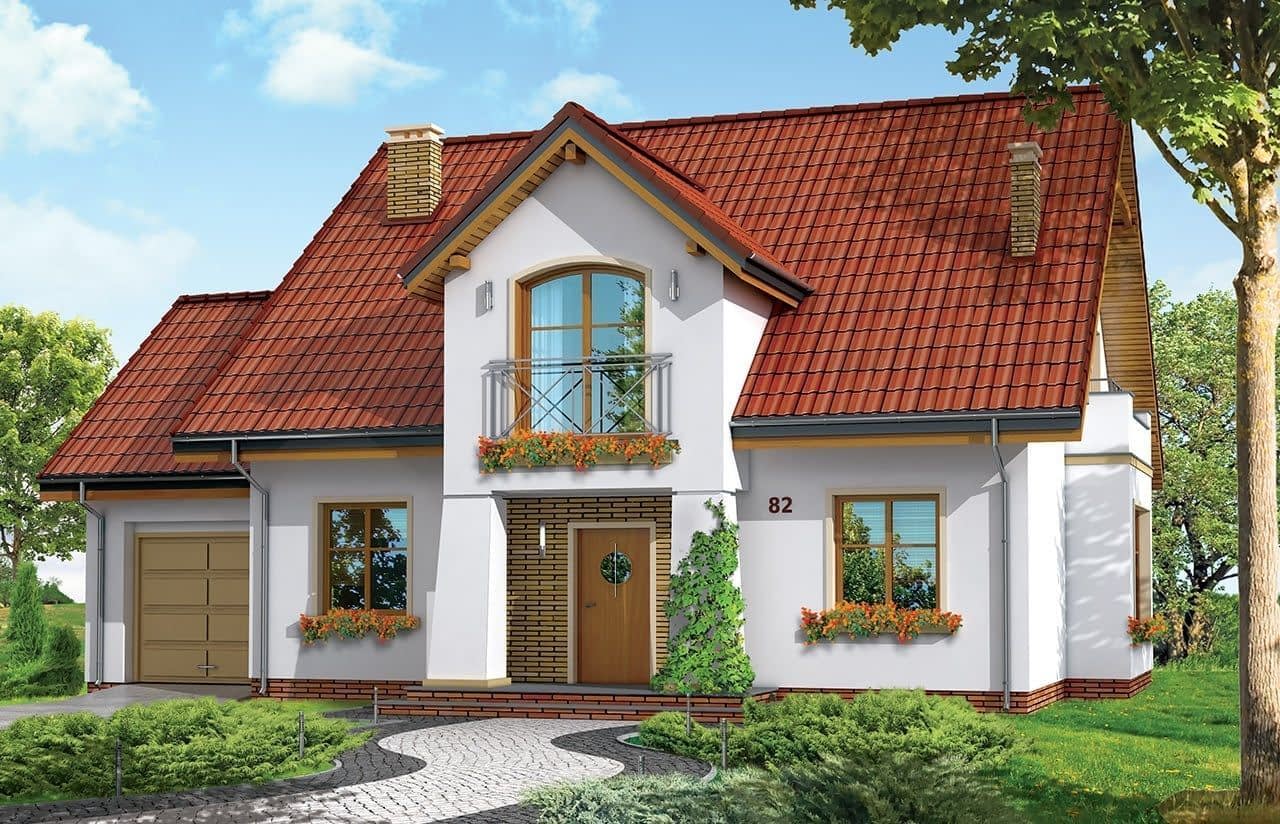

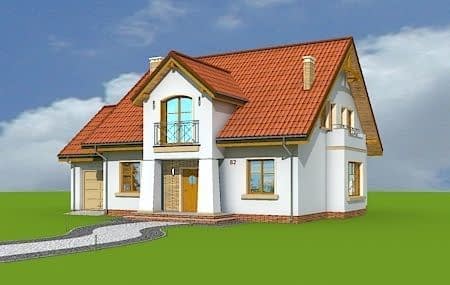

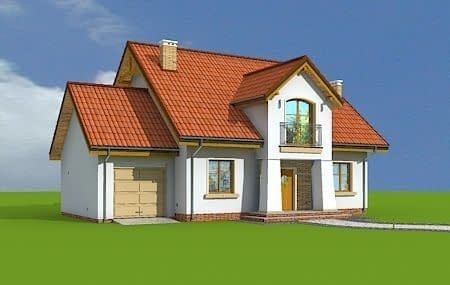

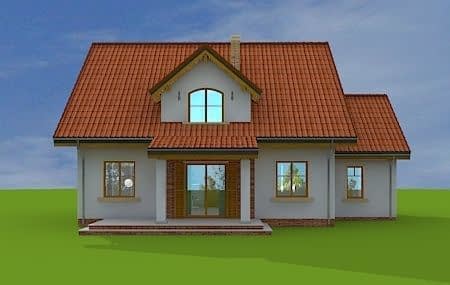

Projekt domu Gagatek to dom jednorodzinny dla rodziny cztero-sześcioosobowej. Parterowy budynek z poddaszem użytkowym, z dobudowanym garażem, przekryty dachami dwuspadowymi. Rzut parteru zbudowano na planie kwadratu z jasnym podziałem ścianami konstrukcyjnymi na dziewięć mniejszych części. Zasada taka daje bardzo czytelny, prosty i czysty układ konstrukcyjny budynku, co ułatwi realizację. W projekcie domu Gagatek także architektura zewnętrzna podporządkowana jest zasadzie symetrii - jedynym od niej odstępstwem jest dobudowany z boku garaż. Tradycyjny styl domu, z podcieniem wejściowym i kolumnami, z centralnie osadzonymi lukarnami, oraz z bocznym wykuszem jadalni, łączy się tutaj z zastosowanymi nowoczesnymi materiałami. Całość daje uniwersalny, ponadczasowy, a jednocześnie bezpretensjonalny wyraz. We wnętrzu domu, na parterze zaprojektowana została duża przestrzeń dzienna z salonem, jadalnią, holem i częściowo otwartą kuchnią. Na parterze przewidziano również miejsce na osobny pokój - gabinet lub sypialnię, oraz kotłownię i garaż. Na poddaszu zmieszczono aż cztery sypialnie, w tym jedną sypialnię rodziców z garderobą, oraz wygodną łazienkę. Pracownia posiada wersję projektu domu Gagatek w odbiciu lustrzanym.

Konstrukcja

Fundamentybetonowe ławy i ściany fundamentowe z bloczków betonowych
Ściany zewnętrzneściany murowane - pustaki porotherm 25 + styropian + tynk cienkowarstwowy
StropTeriva
Elewacjetynk cienkowarstwowy na styropianie
Pokrycie dachudachówka

Rzuty

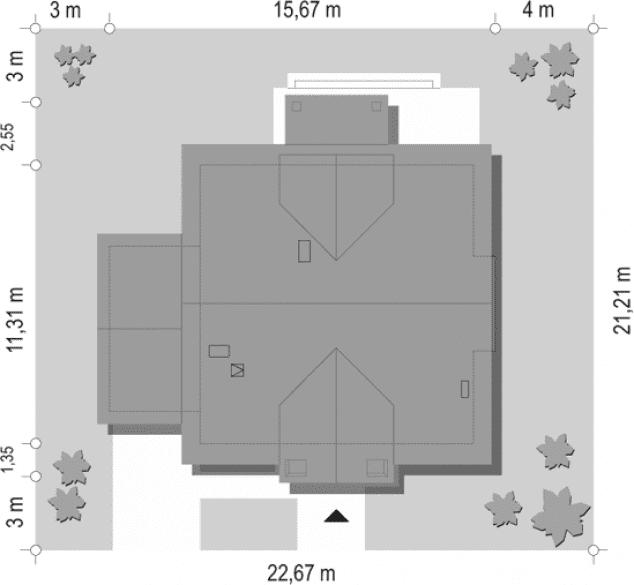

sytuacja

Dane techniczne

Powierzchnia użytkowa172.9 m²
Powierzchnia netto186.51 m²
Powierzchnia zabudowy153.75 m²
KominekTak
Liczba łazienek2
Liczba pokoi6
Powierzchnia dachu274.57 m²
Kubatura768 m³
Długość domu12.51 m
Szerokość domu15.67 m
Wysokość domu9.27 m
Poddaszeużytkowe
Minimalne wymiary działki21.21 x 22.67m
GarażJednostanowiskowy
Rodzaj dachuDwuspadowy
Kąt nach. dachu40°

Koszty budowy

Stan surowy233222 zł
Stan surowy zamknięty311316 zł
Koszt wykończenia321537 zł
Koszt instalacji90024 zł

Zawartość projektu

W komplecie nowej wersji dokumentacji projektowej znajdują się 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego

Projekt architektoniczno-budowlany zawierający:
-opis architektoniczny z elementami konstrukcji,
-część rysunkowa: rzut parteru, poddasza/piętra, rzut dachu w skali 1:100, przekroje skala 1:50,
elewacje skala 1:100.

Projekt techniczny zawierający:
-opis techniczny i konstrukcyjny (obliczenia statyczne - w zależności od projektu włączone w projekt lub stanowiące odrębną teczkę).

Część rysunkowa architektura i konstrukcja:
-rzuty fundamentów, parteru, poddasza, stropu, więźby, dachu / w skali 1:50,
-przekroje przez budynek / budynek skali 1:50,
-elewacje budynku / w skali 1:50 (*niektóre projekty posiadają rysunki w skali 1:100 lub 1:75),
-zestawienie stolarki budowlanej okiennej i drzwiowej,
-szczegóły konstrukcji i ewentualne szczegóły budowlane,

Część instalacyjna:
-część opisowa do projektów instalacji elektrycznych, wodno-kanalizacyjnych, grzewczych, gazowych (jeśli występują).

Część rysunkowa do projektów instalacji:
-schematy instalacji elektrycznych, schemat rozdzielni, plan instalacji odgromowej,
-schematy instalacji wodno-kanalizacyjnej i ciepłej wody,
-schematy instalacji grzewczych,
-schemat instalacji gazowej (jeśli występują).

Do projektu dołączane jest zestawienie materiałowe, z wykazem elementów drewnianych oraz stali budowlanej.
Do projektu dołączone są kopie uprawnień wszystkich projektantów, oraz aktualne zaświadczenia o przynależności do izb zawodowych.
Projekt zawiera oświadczenie projektantów o poprawności projektu w świetle Prawa Budowlanego, a także zawiera informację dotyczącą bezpieczeństwa i ochrony zdrowia ( BIOZ).
Do projektu dołączona jest także zgoda na zmiany adaptacyjne. Zgoda dołączana jest do każdego projektu bezpłatnie. Na Państwa życzenie zakres zgody na zmiany możemy dowolnie rozszerzyć.

Pracownia zezwala na następujące zmiany i odstępstwa od projektu architektoniczno-budowlanego w trakcie jego przystosowywania do lokalizacji:

Zmianę obrysu zewnętrznego ścian zewnętrznych.
Zmianę obrysu wewnętrznego ścian zewnętrznych.
Zmianę układu ścian wewnętrznych działowych.
Zmianę funkcji, ilości i usytuowania poszczególnych pomieszczeń na dowolnej kondygnacji w projekcie.
Zmianę ukształtowania, ilości i kąta nachylenia połaci dachowych.
Zmianę ilości, umiejscowienia i wielkości otworów okiennych i drzwiowych.
Zmianę rodzaju materiału i technologii wykonania ścian zewnętrznych oraz wewnętrznych oraz ścian fundamentowych.
Zmianę rodzaju i technologii wykonania stropów nad dowolną kondygnacją.
Zmianę umiejscowienia, kształtu i materiału wykonania schodów w budynku.
Zmianę wielkości, kształtu i materiałów, bądź likwidacja: tarasów, podestów i balkonów.
Likwidację lub dodanie dowolnej ilości:
