Promocja ważna do
25-04-2024
- Typ projektuWolnostojący
- StylDworkowy
- Powierzchnia użytkowa382.09 m²
- KondygnacjeParterowy, z poddaszem, z piwnicą
- GarażBez garażu
- DachCzterospadowy
- Kąt nach. dachu35°
- Odbicie lustrzaneTak
- Czas realizacjimax. czas realizacji 10 dni Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu
Duży, reprezentacyjny dom z poddaszem i podpiwniczeniem. 8 pokoi, 4 łazienki. Na parterze funkcje dzienne, na poddaszu sypialnie, w piwnicach funkcje gospodarcze. Salon, jadalnia i kuchnia mają łącznie 115,87 m2. Z salonu wyjścia na taras i do ogrodu. Z łazienki i sauny wyjście na taras. Trzy pokoje poddasza mają balkon.Rzuty

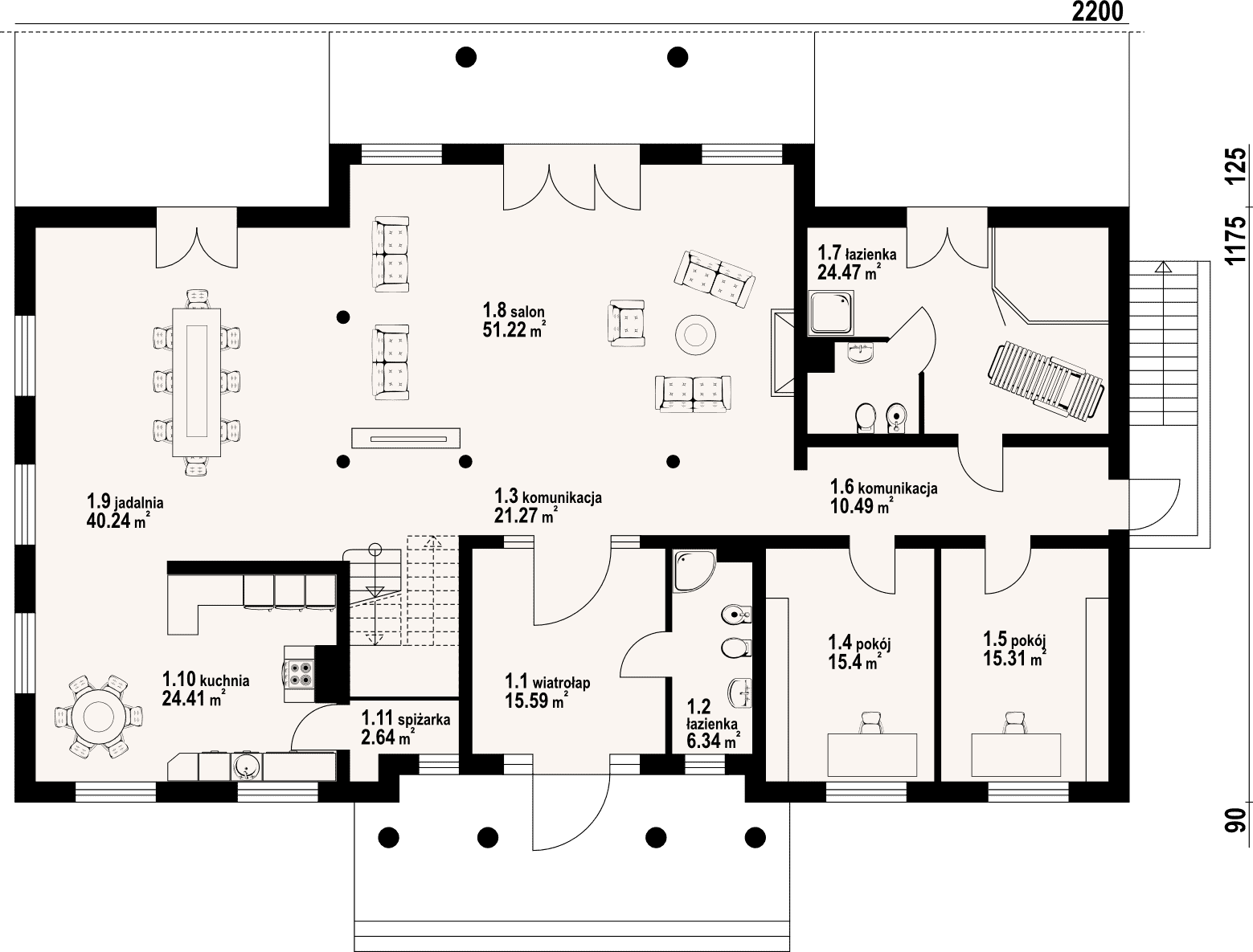

Parter
- 1.1 - wiatrołap15.59 m²
- 1.2 - łazienka6.34 m²
- 1.3 - komunikacja21.27 m²
- 1.4 - pokój15.4 m²
- 1.5 - pokój15.31 m²
- 1.6 - komunikacja10.49 m²
- 1.7 - łazienka24.47 m²
- 1.8 - salon51.22 m²
- 1.9 - jadalnia40.24 m²
- 1.1 - kuchnia24.41 m²
- 1.11 - spiżarka2.64 m²

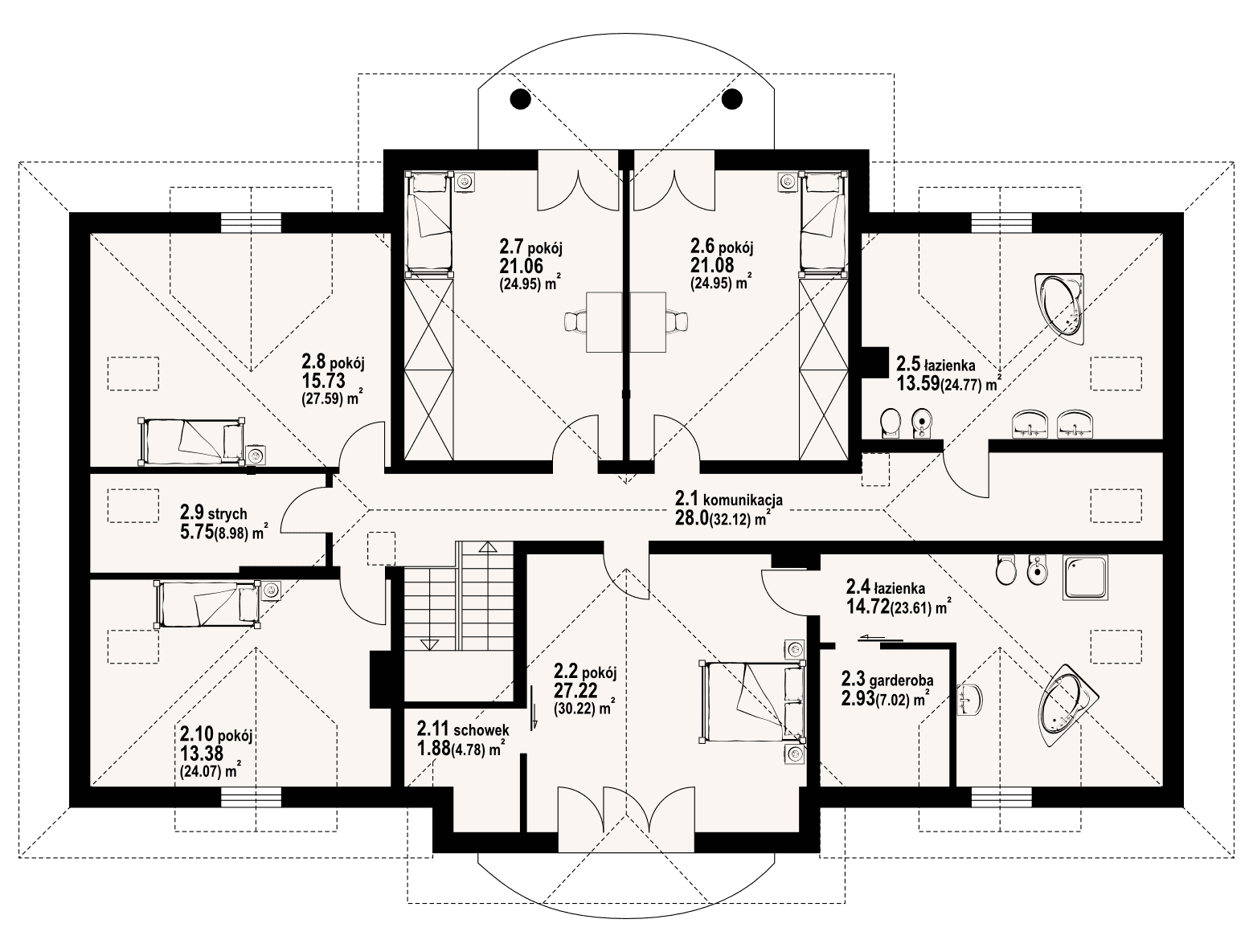

Poddasze
- 2.1 - komunikacja28 m²
- 2.2 - pokój27.22 m²
- 2.3 - garderoba2.93 m²
- 2.4 - łazienka14.72 m²
- 2.5 - łazienka13.59 m²
- 2.6 - pokój21.08 m²
- 2.7 - pokój21.06 m²
- 2.8 - pokój15.73 m²
- 2.9 - strych5.75 m²
- 2.1 - pokój13.38 m²
- 2.11 - schowek1.88 m²

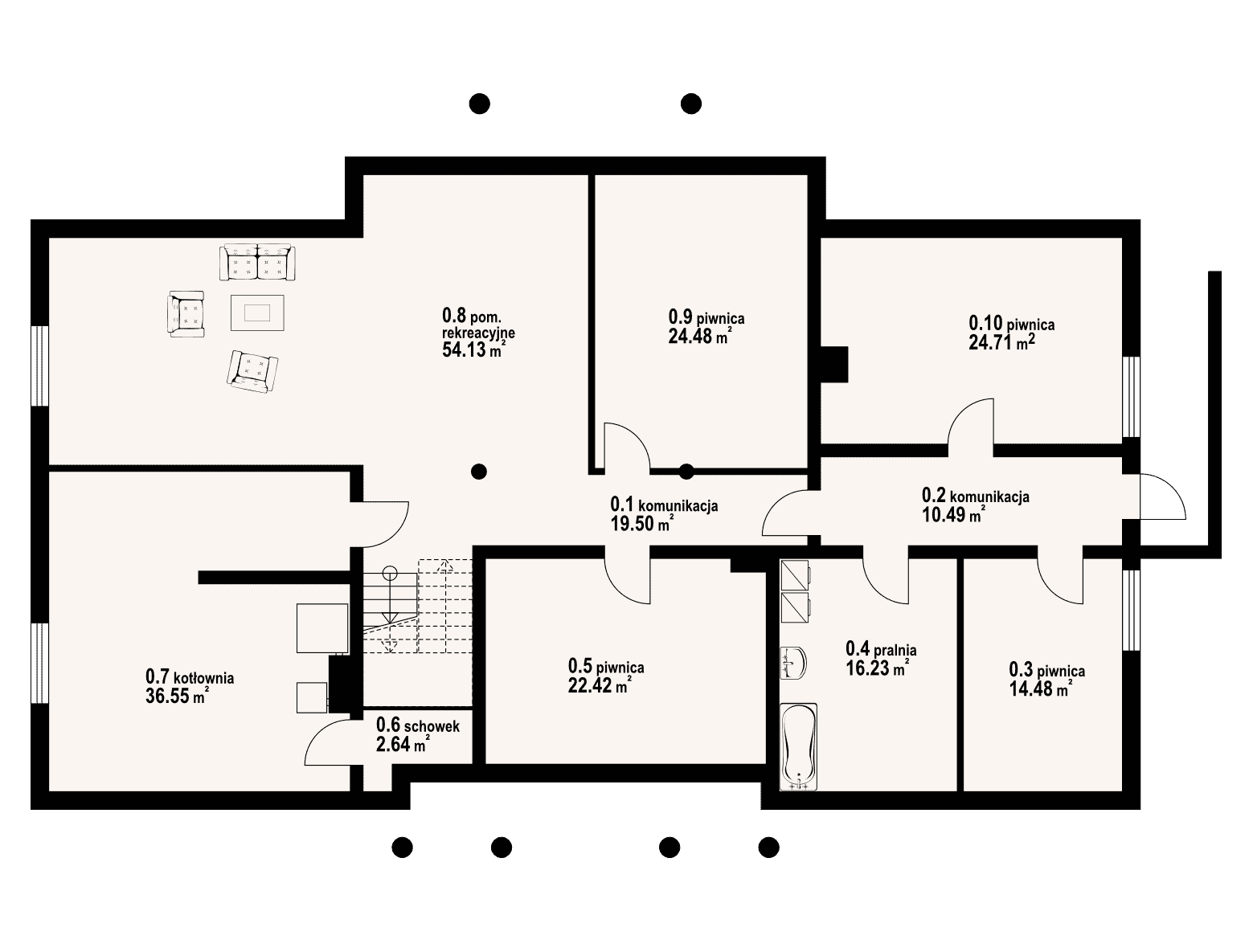

Piwnica
- 0.1 - komunikacja19.5 m²
- 0.2 - komunikacja10.49 m²
- 0.3 - piwnica14.48 m²
- 0.4 - pralnia16.23 m²
- 0.5 - piwnica22.42 m²
- 0.6 - schowek2.64 m²
- 0.7 - kotłownia36.55 m²
- 0.8 - pom. rekreacyjne54.13 m²
- 0.9 - piwnica24.48 m²
- 0.1 - piwnica24.71 m²

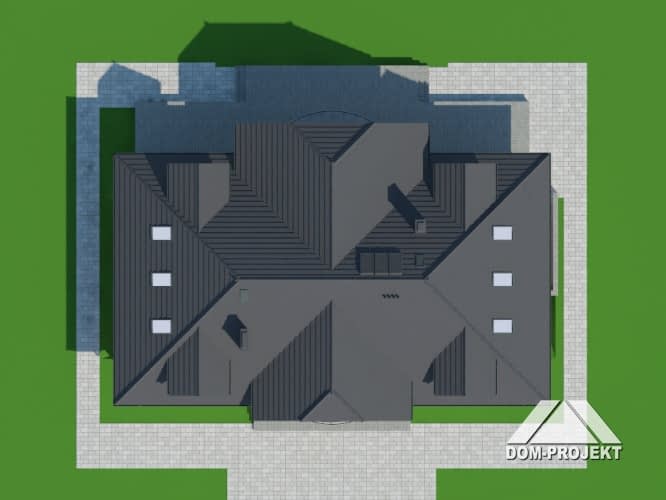

Sytuacja
Dane techniczne
- Powierzchnia użytkowa382.09 m²
- Powierzchnia netto686.05 m²
- Powierzchnia zabudowy277.34 m²
- KominekTak
- Liczba łazienek4
- Liczba pokoi8
- Powierzchnia dachu455.41 m²
- Kubatura1820.29 m³
- Wysokość domu8.73 m
- Minimalne wymiary działki30.55 x 23.5m
- GarażBez garażu
- Rodzaj dachuCzterospadowy
- Kąt nach. dachu35°
Instalacja grzewcza
- Instalacja grzewczakomplet instalacji, kocioł na paliwo stałe lub kocioł gazowy, instalacja solarna
Zawartość projektu
Zamówiony u nas projekt gotowy otrzymacie Państwo w komplecie składającym się z trzech egzemplarzy projektu architektoniczno-budowlanego wykonanego zgodnie z przepisami Prawa budowlanego (Prawo budowlane - tekst jednolity, Dz. U. 2020 poz. 1333).
Część opisowa projektu architektoniczno-budowlanego składa się z:
opisu architektonicznego zawierającego m.in. opis przyjętych rozwiązań, zestawienia powierzchni (użytkowej, zabudowy, netto), kubatury oraz powierzchni poszczególnych pomieszczeń.
Część rysunkowa projektu architektoniczno-budowlanego składa się między innymi z:
rzutów kondygnacji użytkowych (parteru i jeśli występują: poddasza, piętra, piwnic),
rzutu dachu,
przekroi poprzecznych i ewentualnie podłużnych,

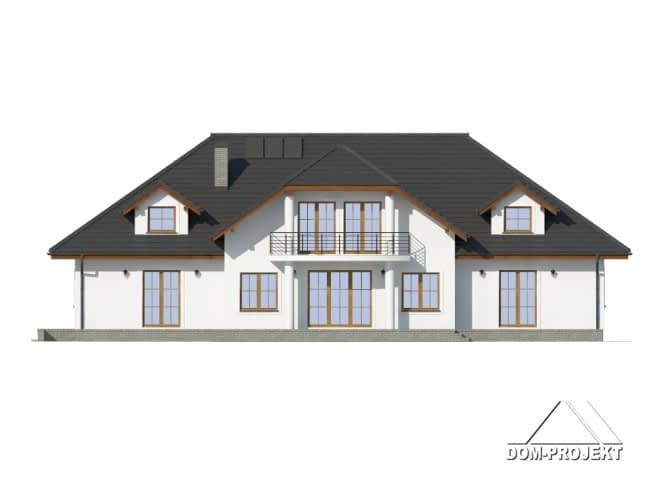

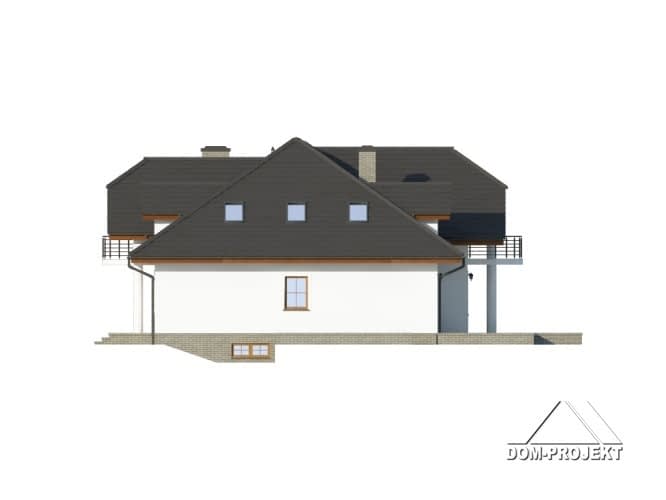

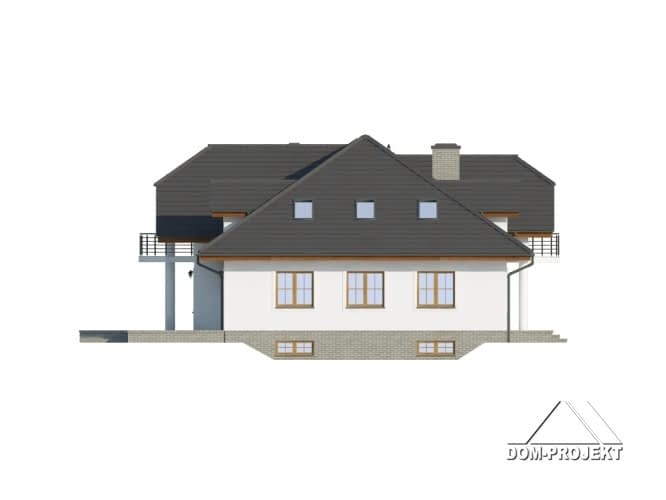

elewacji,
zestawienia stolarki okiennej i drzwiowej.
Ponadto projekt gotowy obejmuje trzy egzemplarze opracowań branżowych stanowiące części projektu technicznego, a mianowicie:
projekt konstrukcji,
projekt instalacji wodno-kanalizacyjnej,
projekt instalacji centralnego ogrzewania,
projekt instalacji gazowej (jeżeli występuje),
projekt instalacji elektrycznej i odgromowej.
Część opisowa projektu technicznego składa się z:
- opisu konstrukcyjnego zawierającego m.in. opis materiałów, z których wykonane są elementy konstrukcyjne, obliczenia statyczne wraz z przyjętymi obciążeniami, zestawienia drewna konstrukcyjnego i zestawienie stali,
- opisu instalacji centralnego ogrzewania, wod-kan, gazowej (jeżeli występuje), elektrycznej i odgromowej precyzującego przyjęte w tych branżach rozwiązania, sposób wykonania instalacji i zapotrzebowania na poszczególne media.
Część rysunkowa projektu technicznego składa się między innymi z:
- rzutu fundamentów,
- rzutów konstrukcyjnych poszczególnych kondygnacji,
- rysunków niezbędnych elementów konstrukcyjnych, zbrojenia płyt oraz innych elementów żelbetowych,
- rzutu więźby dachowej,
- rzutów instalacji centralnego ogrzewania oraz schematu technologicznego kotłowni (jeżeli występują),
- rzutów instalacji wod-kan,
- rzutów oraz rozwinięcia instalacji gazowej (jeżeli występuje),
- rzutów instalacji elektrycznej,
- schematu tablicy TM,
- rzutu instalacji odgromowej.
Do dokumentacji dołączone są projektowana charakterystyka energetyczna, kopie uprawnień oraz przynależności do izb zawodowych projektantów oraz standardowa zgoda na zmiany w projekcie. Komplet dokumentacji znajduje się w praktycznej i estetycznej teczce.
Inne warianty tego projektu
Dodatki
Bezpłatne dodatki
GratisZestaw umów
GratisZmiany w projekcie
GratisTablica budowy
GratisDziennik budowy
Płatne dodatki
Kosztorys budowlany
400 zł
Dodatkowy egzemplarz projektu
400 zł
