- Typ projektuWolnostojący
- Powierzchnia użytkowa90.26 m²
- KondygnacjeParterowy, z poddaszem
- GarażBez garażu
- DachDwuspadowy
- Kąt nach. dachu35°
- Odbicie lustrzaneTak
- Czas realizacjimax. czas realizacji 10 dni Zobacz więcej >
Opis
Opis projektu
Projekt nowoczesnego, ekonomicznego domu szkieletowego. Na parterze znajduje się dobrze doświetlony salon z otwartą kuchnią oraz wyjściem na taras. Dodatkowy pokój może być wykorzystany jako sypialnia lub domowe biuro. Program użytkowy parteru uzupełnia wc, kotłownia oraz wiatrołap. Na poddaszu przewidziano trzy pokoje oraz wspólną łazienkę. Zwarta bryła budynku oraz dach dwuspadowy sprzyjają szybkiej i taniej budowie oraz niskim kosztom eksploatacji. Jest to projekt domu idealny dla nowoczesnej, rozwijającej się rodziny.Rzuty

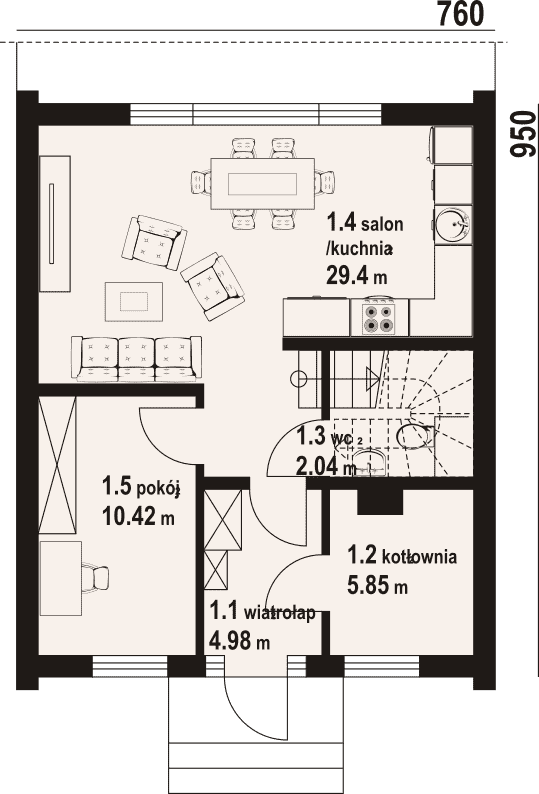

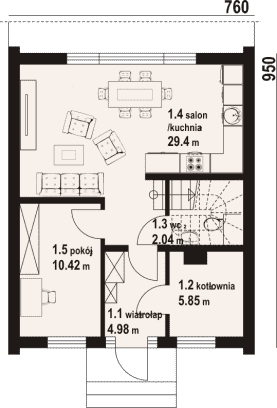

Parter
- 1.1 - wiatrołap4.98 m²
- 1.2 - kotłownia5.85 m²
- 1.3 - wc2.04 m²
- 1.4 - kuchnia, salon29.4 m²
- 1.5 - pokój10.42 m²

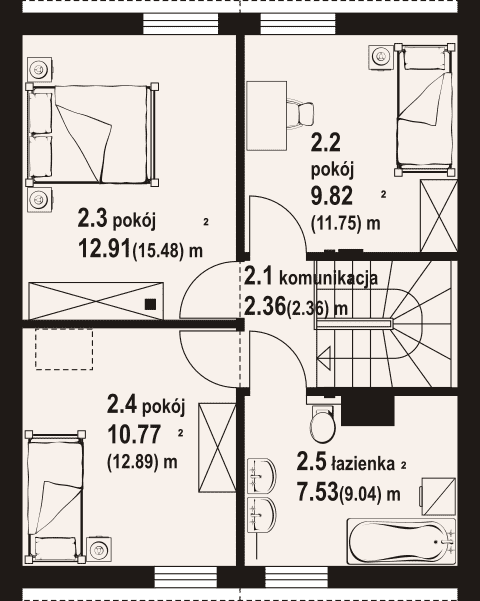

Poddasze
- 2.1 - komunikacja2.36 m²
- 2.2 - pokój9.82 m²
- 2.3 - pokój12.91 m²
- 2.4 - pokój10.77 m²
- 2.5 - łazienka7.53 m²

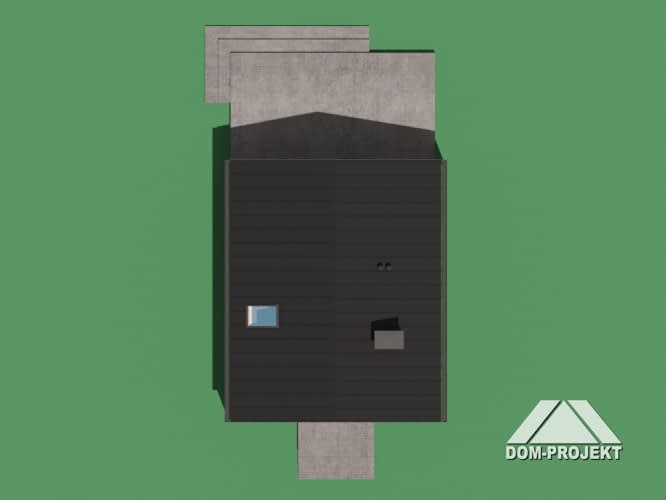

Sytuacja
Dane techniczne
- Powierzchnia użytkowa90.26 m²
- Powierzchnia netto100.9 m²
- Powierzchnia zabudowy69.42 m²
- KominekTak
- Liczba łazienek1
- Liczba pokoi5
- Powierzchnia dachu89 m²
- Kubatura384.05 m³
- Wysokość domu7.97 m
- Minimalne wymiary działki13.6 x 17.1m
- GarażBez garażu
- Rodzaj dachuDwuspadowy
- Kąt nach. dachu35°
Instalacja grzewcza
- Instalacja grzewczakomplet instalacji
Zawartość projektu
Zamówiony u nas projekt gotowy otrzymacie Państwo w komplecie składającym się z trzech egzemplarzy projektu architektoniczno-budowlanego wykonanego zgodnie z przepisami Prawa budowlanego (Prawo budowlane - tekst jednolity, Dz. U. 2020 poz. 1333).
Część opisowa projektu architektoniczno-budowlanego składa się z:
opisu architektonicznego zawierającego m.in. opis przyjętych rozwiązań, zestawienia powierzchni (użytkowej, zabudowy, netto), kubatury oraz powierzchni poszczególnych pomieszczeń.
Część rysunkowa projektu architektoniczno-budowlanego składa się między innymi z:
rzutów kondygnacji użytkowych (parteru i jeśli występują: poddasza, piętra, piwnic),
rzutu dachu,
przekroi poprzecznych i ewentualnie podłużnych,

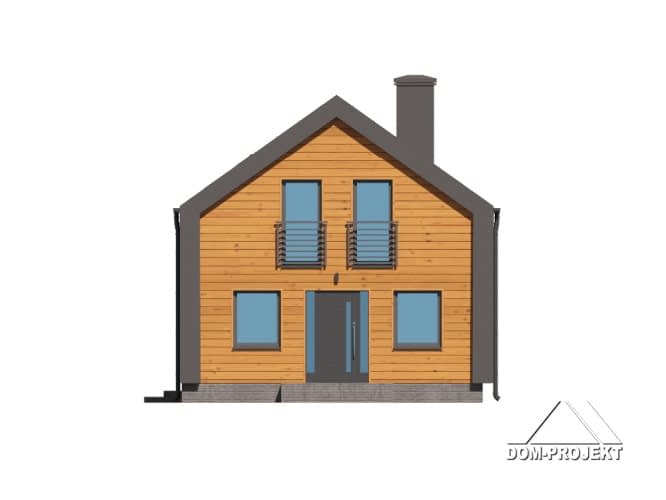

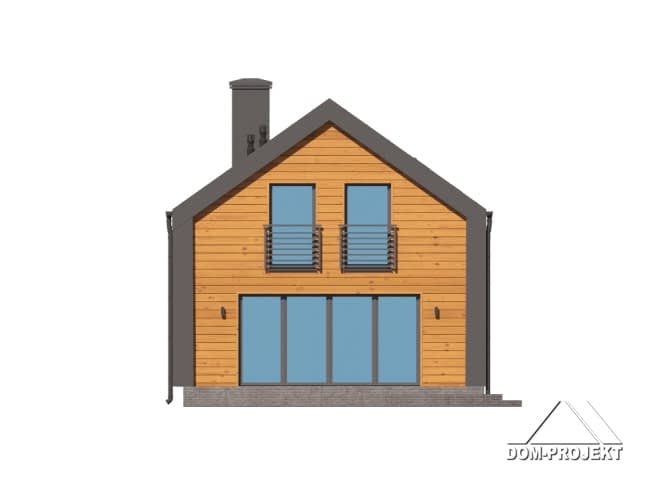

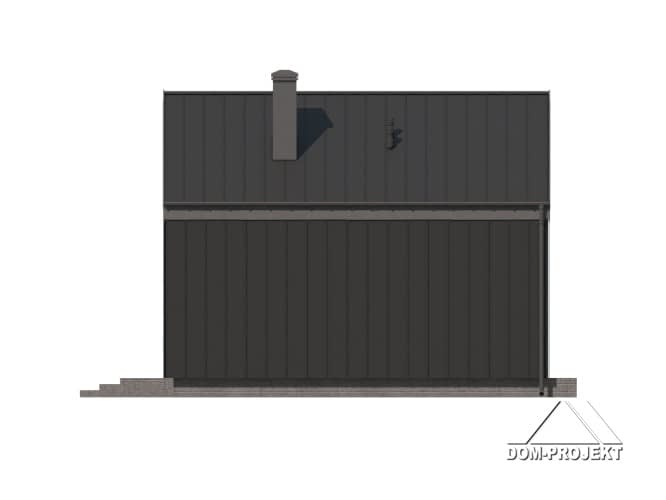

elewacji,
zestawienia stolarki okiennej i drzwiowej.
Ponadto projekt gotowy obejmuje trzy egzemplarze opracowań branżowych stanowiące części projektu technicznego, a mianowicie:
projekt konstrukcji,
projekt instalacji wodno-kanalizacyjnej,
projekt instalacji centralnego ogrzewania,
projekt instalacji gazowej (jeżeli występuje),
projekt instalacji elektrycznej i odgromowej.
Część opisowa projektu technicznego składa się z:
- opisu konstrukcyjnego zawierającego m.in. opis materiałów, z których wykonane są elementy konstrukcyjne, obliczenia statyczne wraz z przyjętymi obciążeniami, zestawienia drewna konstrukcyjnego i zestawienie stali,
- opisu instalacji centralnego ogrzewania, wod-kan, gazowej (jeżeli występuje), elektrycznej i odgromowej precyzującego przyjęte w tych branżach rozwiązania, sposób wykonania instalacji i zapotrzebowania na poszczególne media.
Część rysunkowa projektu technicznego składa się między innymi z:
- rzutu fundamentów,
- rzutów konstrukcyjnych poszczególnych kondygnacji,
- rysunków niezbędnych elementów konstrukcyjnych, zbrojenia płyt oraz innych elementów żelbetowych,
- rzutu więźby dachowej,
- rzutów instalacji centralnego ogrzewania oraz schematu technologicznego kotłowni (jeżeli występują),
- rzutów instalacji wod-kan,
- rzutów oraz rozwinięcia instalacji gazowej (jeżeli występuje),
- rzutów instalacji elektrycznej,
- schematu tablicy TM,
- rzutu instalacji odgromowej.
Do dokumentacji dołączone są projektowana charakterystyka energetyczna, kopie uprawnień oraz przynależności do izb zawodowych projektantów oraz standardowa zgoda na zmiany w projekcie. Komplet dokumentacji znajduje się w praktycznej i estetycznej teczce.
