Projekty

Groszek N z garażem

2 300 złKup projekt

Projekt domu Groszek N z garażem

Autor projektu:Hb Studio
Gratis do projektów: zestaw umów, dziennik budowy, tablica informacyjna, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
2 450 zł2 300 zł
Kup projektZadaj pytanie
  • Typ projektuWolnostojący
  • StylTradycyjny
  • Powierzchnia użytkowa109 m²
  • KondygnacjeParterowy
  • GarażJednostanowiskowy
  • DachCzterospadowy
  • Odbicie lustrzaneTak
  • Czas realizacjido 10 dni roboczych
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Reklama

Opis

Opis projektu

Nowoczesny wygląd, klasyczna bryła oraz funkcjonalność, to cechy domku Groszek N. Jest to wygodny parterowy domek z funkcjonalnym i rozkładowym układem pomieszczeń. Trzy sypialnie i łazienka stanowią strefę nocną, natomiast do strefy dziennej należy przestronna kuchnia i piękny salon z kominkiem, którego ciepło może być wykorzystane do ogrzania całego domu. Duża kotłownia daje możliwość zastosowania różnego rodzaju opału. Kolejną zaletą tego domu jest to, że możemy powiększyć jego powierzchnię adaptując poddasze.

Dostępny w wersji bez garażu, z garażem dwustanowiskowym oraz w lustrzanym odbiciu. Dom można zestawić w bliźniaka.


Konstrukcja

fundamenty: beton zbrojony

ściany zewnętrzne:  dwuwarstwowa, pustak ceramiczny

ściany wewnętrzne: pustak ceramiczny

strop: gęstożebrowy

elewacje: tynk

dach: dachówka cementowa, ceramiczna

Rzuty

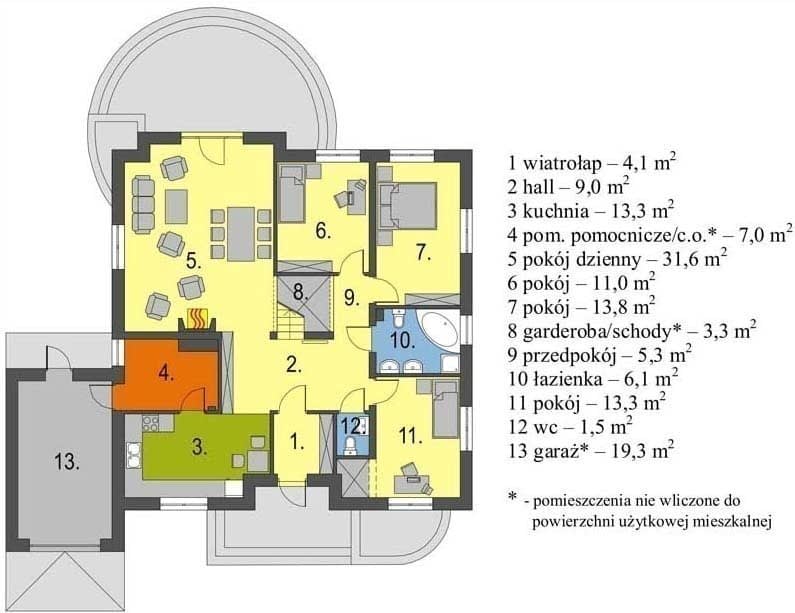

Rzut parteru

  • 1 wiatrołap4,1
  • 2 hall9,0
  • 3 kuchnia13,3
  • 4 pom.pomocnicze/c.o.*7,0
  • 5 pokój dzienny31,6
  • 6 pokój11,0
  • 7 pokój13,8
  • 8 garderoba/schody*3,3
  • 9 przedpokój5,3
  • 10 łazienka6,1
  • 11 pokój13,3
  • 12 wc1,5
  • 13 garaż*19,3
  • * - pomieszczenia nie wliczone do powierzchni użytkowej
Rzut projektu Groszek N z garażem - Rzut parteru

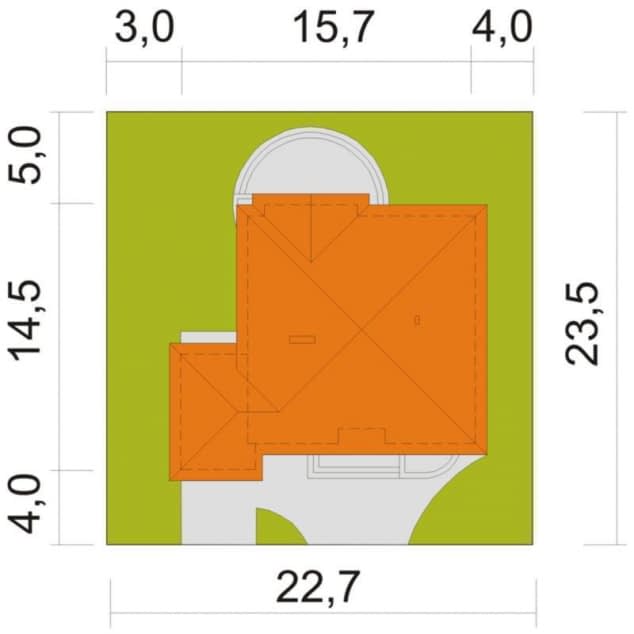

Usytuowanie na działce

Rzut projektu Groszek N z garażem - Usytuowanie na działce

Dane techniczne

  • Powierzchnia użytkowa109 m²
  • Powierzchnia zabudowy173 m²
  • Liczba pokoi4
  • Minimalne wymiary działki23 x 22m
  • GarażJednostanowiskowy
  • Rodzaj dachuCzterospadowy

Instalacja grzewcza

  • Instalacja opcjonalna

Zawartość projektu

Kompletna dokumentacja składa się z czterech egzemplarzy projektu pełnobranżowego, w skład którego wchodzi:

  • część architektoniczna wraz z rysunkami elewacji, rzutami kondygnacji, rzutami dachu i więźby dachowej, przekrojami, zestawieniem stolarki okiennej i drzwiowej oraz opisem;
  • część konstrukcyjna z wynikami obliczeń statyczno-wytrzymałościowych, z rzutami fundamentów, stropów oraz opisem,
  • część instalacyjna tj. instalacje wewnętrzne: elektryczne, gazowe, c.o. oraz wodno-kanalizacyjne.

Dodatkowo do projektu dołączone są:

  • uprawnienia branżystów,
  • zgoda na zmiany,
  • analiza porównawcza,
  • charakterystyka energetyczna,

Projektant, który dokonuje adaptacji projektu może bez zgody autora wprowadzić następujące zmienić w projekcie:

  • wymiary fundamentów wynikające z dostosowania obiektu do warunków gruntowych;
  • wymiary przekrojów lub rozstawu elementów więźby dachowej wynikające z dostosowania;
  • budynku do strefy śniegowej i wiatrowej;
  • rodzaj stropów z zachowaniem układu konstrukcji;
  • warstwy ścian zewnętrznych, przy zachowaniu dopuszczalnego współczynnika;
  • przenikalności cieplnej i obowiązujących norm budowlanych;
  • kąt nachylenia dachu do 5 stopni (należy zwrócić uwagę na nośność elementów więźby dachowej);
  • instalacje wodno-kanalizacyjną, gazową, CO, elektryczną - przy zachowaniu obowiązujących norm;
  • materiały wykończeniowe: posadzki, tynki, dachówki, izolacje cieplne i przeciwwilgociowe, przy zachowaniu niezbędnych parametrów wytrzymałości (szczególnie dla zmiany pokrycia dachowego) oraz parametrów przenikania ciepła;
  • kolorystykę elewacji, detale dekoracyjne, kształt tarasów i podjazdów;
  • lokalizację, ilość i kształt okien oraz drzwi, również drzwi garażowych;
  • rozwiązania funkcjonalne wewnątrz budynku;
  • przesunąć lub zlikwidować ściany działowe;
  • wprowadzić częściowe lub całkowite podpiwniczenie budynku - przy zachowaniu poziomu posadzki parteru na wysokości nie przekraczającej 50 cm ponad poziom terenu projektowanego.

Zgoda na inne zmiany, które nie zostały wymienione wyżej może zostać wydana na indywidualne życzenie inwestora lub osoby dokonującej adaptacji projektu. Wszystkie wprowadzone zmiany, powinny być naniesione w dokumentacji projektowej trwałą techniką graficzną w kolorze czerwonym lub dołączone jako aneks do projektu oraz podpisane przez osobę uprawnioną, dokonującą adaptacji.

Dodatki

Bezpłatne dodatki

Gratis

Dziennik budowy

Gratis

Tablica informacyjna

Gratis

Zestaw umów

Gratis

Zmiany w projekcie

Płatne dodatki

Projekt Instalacji solarnej

250 zł

Projekt pompy ciepła

369 zł

Projekt wentylacji mechanicznej

615 zł

Kosztorys

246 zł
