Zadaj pytanie- Typ projektuWolnostojący
- StylNowoczesny
- Powierzchnia użytkowa127.71 m²
- KondygnacjePiętrowy
- GarażDwustanowiskowy
- DachPłaski
- Odbicie lustrzaneTak
- Czas realizacji7 dni Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu
Projekt domu GUSTOWNY D39 to nowoczesny piętrowy "kompakt" z płaskim dachem.
Na parterze znajduje się otwarta na wysoki salon kuchnia z wyjściem na duży taras od strony ogrodowej. Zaprojektowano również gabinet mogący pełnić funkcję dodatkowego pokoju. Tym razem schody umieszczono w wydzielonej klatce schodowej, zlokalizowanej tuż przy wiatrołapie. Tuż za schodami znajduje się łazienka. Strefa techniczna to pomieszczenie techniczne oraz dwustanowiskowy garaż.
Na piętrze znajdują się 3 pokoje/sypialnie oraz łazienka z miejscem na wannę i dwiema umywalkami. Do sypialni gospodarzy przynależy garderoba.Każdy pokój posiada wyjście na zewnętrzny taras.
Budynek charakteryzuje się zwartą bryłą i dużymi przeszkleniami. Elewacja budynku stanowi połączenie białego tynku, okładziny z desek oraz ciemnego klinkieru.
Konstrukcja
Fundamenty ławy - fundamentowe żelbetowe monolityczne
Ściany fundamentowe - bloczki betonowe
Ściany konstrukcyjne - pustaki gazobetonowe o grubości 24 cm
Ściany działowe - pustaki gazobetonowe o grubości 12 cm
Stropy - żelbetowe monolityczne
Dach - Stropodach
Rzuty

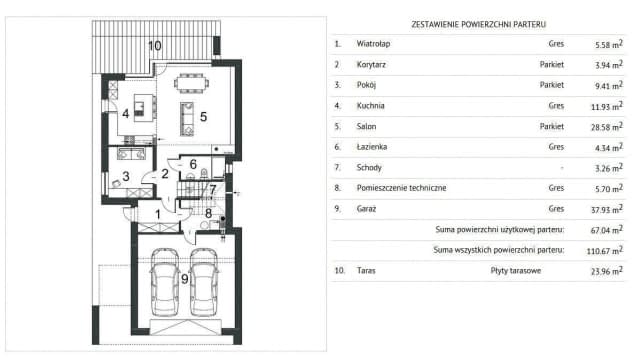

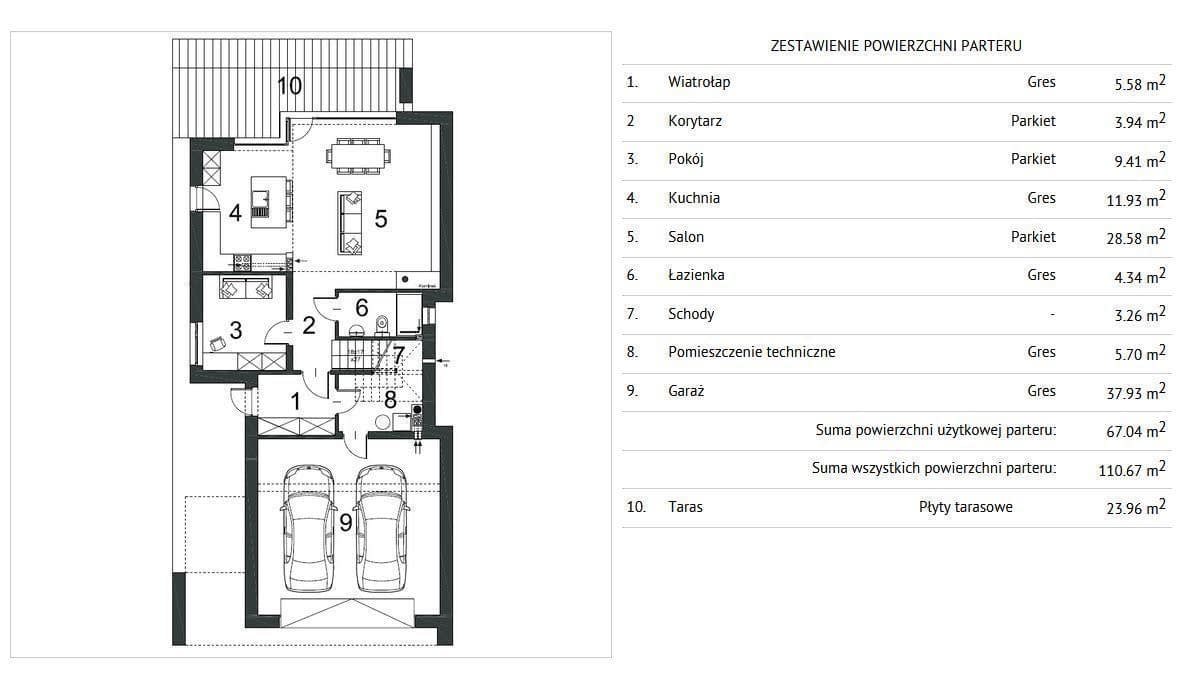

Rzut parteru

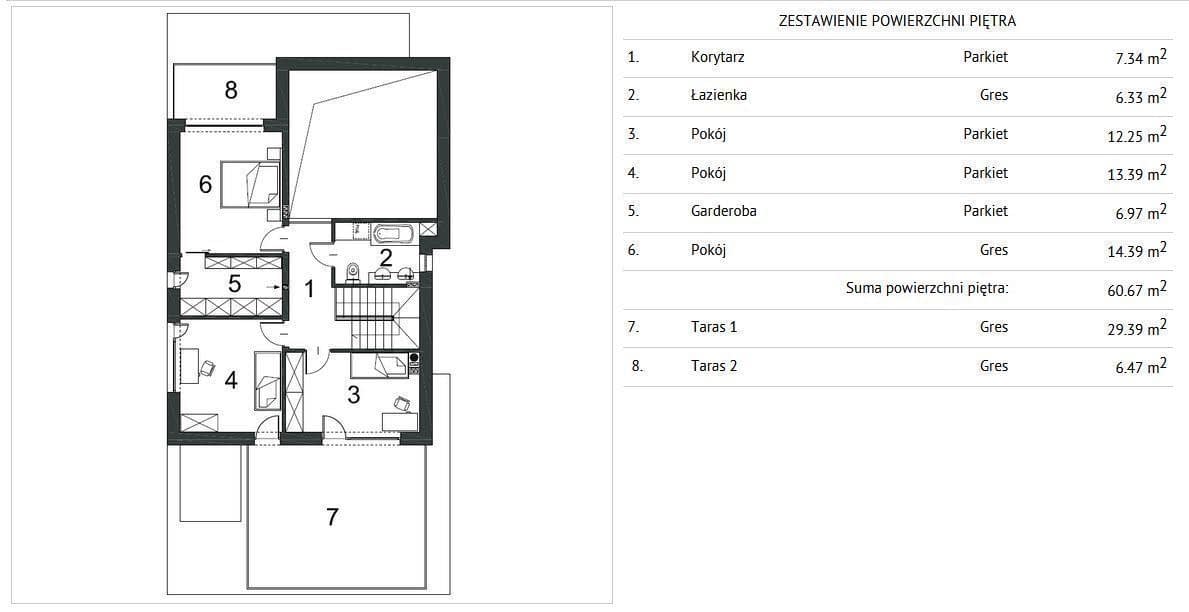

Rzut piętra

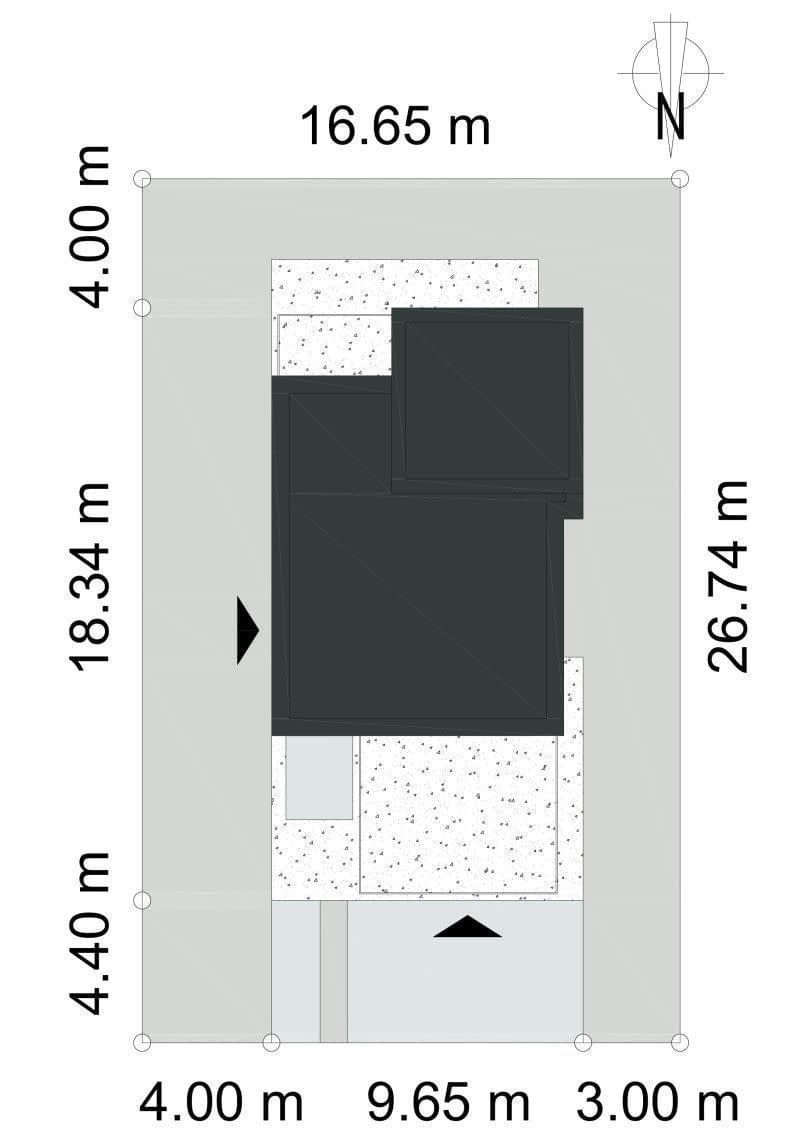

Rzut na działce
Dane techniczne
- Powierzchnia użytkowa127.71 m²
- Powierzchnia netto171.34 m²
- Powierzchnia zabudowy156 m²
- KominekTak
- Liczba łazienek2
- Liczba pokoi4
- Kubatura525.33 m³
- Długość domu20.14 m
- Szerokość domu10.24 m
- Wysokość domu7.06 m
- PiwnicaBrak podpiwniczenia
- PoddaszeNie
- GarażDwustanowiskowy
- Rodzaj dachuPłaski
Instalacja grzewcza
- Instalacja opcjonalnaKominek
Zawartość projektu
Gotowy projekt domu, który Ci dostarczamy, składa się z kilku działów, są to:
Projekt architektoniczno-budowlany (3 egzemplarze) w wersji papierowej
- Opis architektoniczny z elementami konstrukcji.
- Część rysunkowa (rzuty parteru, poddasza, piętra i dachu, przekroje i elewacje budynku).
Projekt techniczny (3 egzemplarze) w wersji papierowej
- Opisy branżowe (konstrukcja, branża sanitarna i elektryczna).
- Część rysunkowa – konstrukcja (rzuty fundamentów, stropu, więźby, dachu oraz przekroje, szczegóły konstrukcji i ewentualne szczegóły budowlane).
- Część rysunkowa do projektów instalacji (schematy: instalacji elektrycznych, instalacji wodno-kanalizacyjnej i ciepłej wody, instalacji grzewczych, ew. instalacji gazowej).
Materiały dodatkowe dodawane do projektu w wersji papierowej
- Bezpłatna zgoda na zmiany, która jest potrzebna dla architekta adaptującego aby mógł dokonać modyfikacji w projekcie.
- Charakterystyka energetyczna (dla projektów domów).
- Kopie uprawnień architektów i branżystów.
Płatne Dodatki do projektów sprzedawane w formie elektronicznej na płycie (z wyjątkiem dodatkowego egzemplarza projektu) i bez prawa zwrotu.
Wykaz dokumentów zawartych w projekcie sauny
Projekt techniczny
- Opisy techniczny wszystkich części składowych sauny
- Część rysunkowa – konstrukcja (rzut sauny, rzut fundamentów, rzut podłogi, rzut dachu, przekroje, elewacje zewnętrzne, elewacja pomieszczenia sauny, szkielety – elewacji południowej, wschodniej, północnej, zachodniej, detale konstrukcyjne, zestawienie stolarki okienno-drzwiowej, zestawienie materiałów)
- Część rysunkowa do projektów instalacji (schematy: instalacji elektrycznej i wodno-kanalizacyjnej)
Projekty saun sprzedawane w formie elektronicznej (w formacie PDF) na płycie (z wyjątkiem dodatkowego egzemplarza projektu) i bez prawa zwrotu.
Aby dopasować projekt do swoich potrzeb, otrzymasz bezpłatne pozwolenie na zmiany. Standardowo obejmuje ono m.in. przesunięcie drzwi, okien, zmianę funkcji pomieszczeń czy rodzaju ogrzewania. Jeśli taka zgoda to za mało, skontaktuj się z nami.
