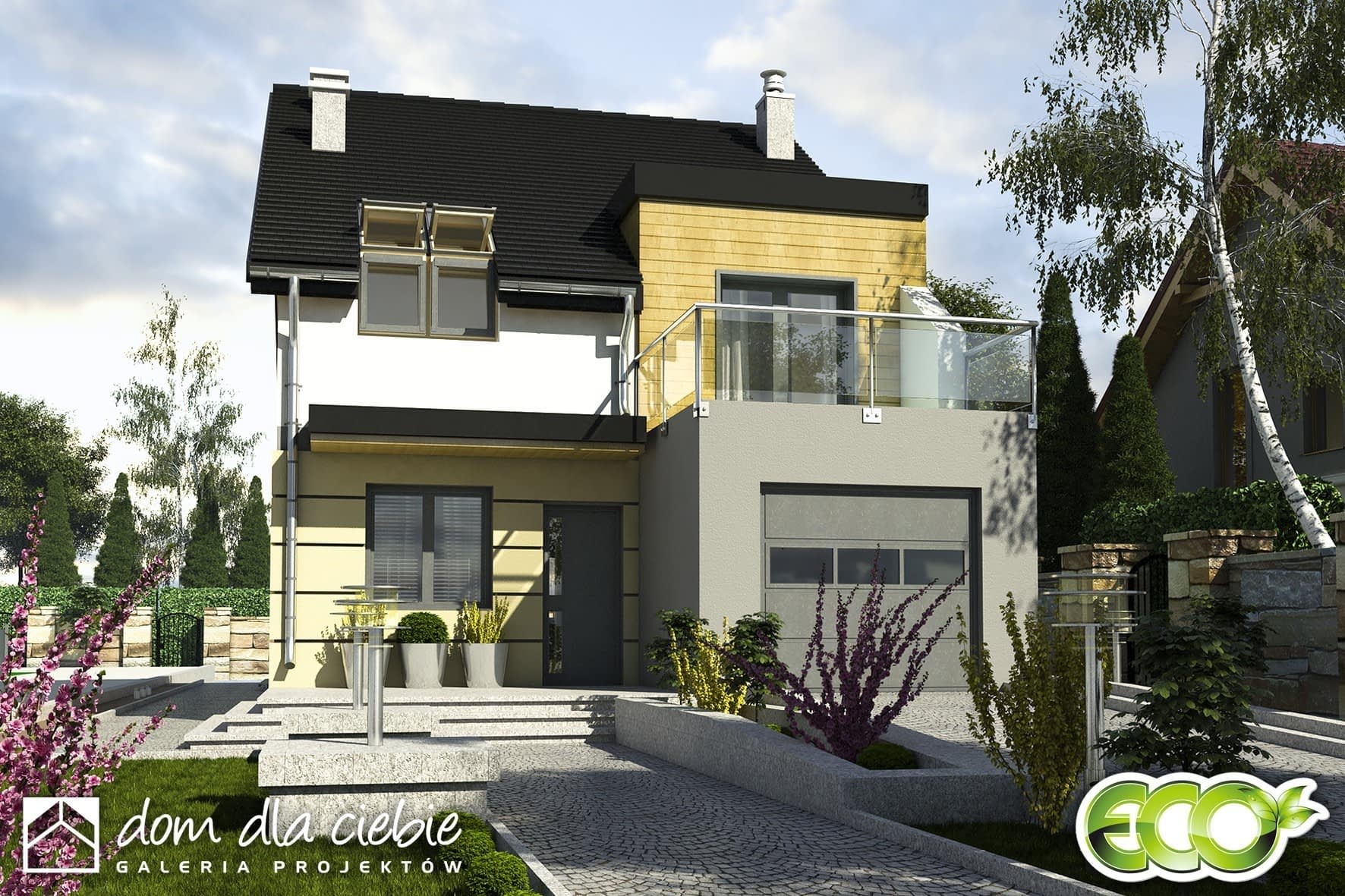

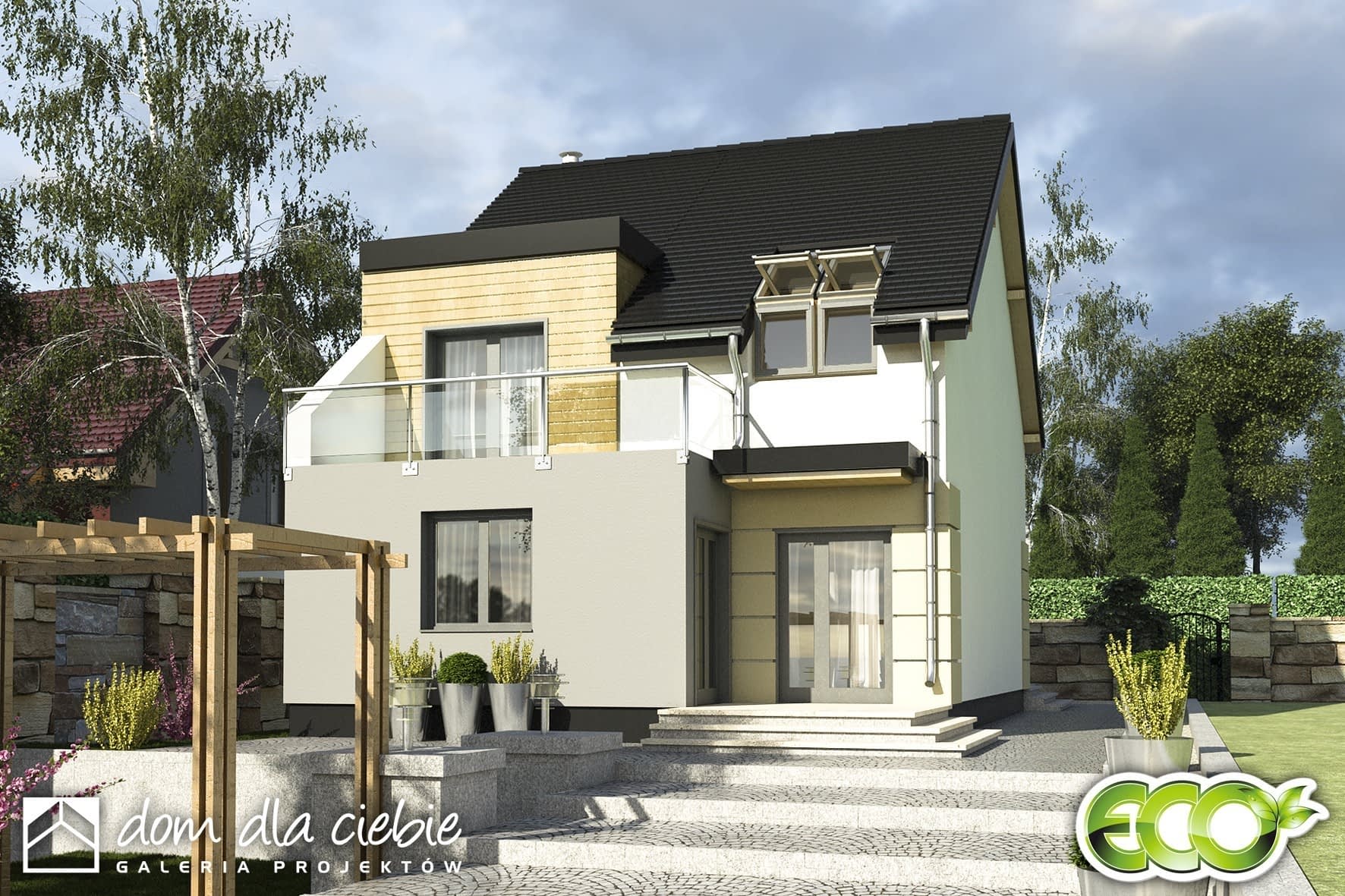

Projekt domu Gwarek II z garażem
Rabat -400 zł
- Typ projektuWolnostojący
- Powierzchnia użytkowa132.4 m²
- Kondygnacje
- GarażJednostanowiskowy
- DachDwuspadowy
- Kąt nach. dachu35°
- Odbicie lustrzaneTak
- Czas realizacjimax. czas realizacji 10 dni Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu
Gwarek II to piętrowy dom dla 4 lub 5-cio osobowej rodziny przemyślany tak, aby zmieścił się na bardzo wąską działkę. Posiada na parterze gabinet (pokój gościnny), salon z kominkiem i z wyjściem na taras. Na parterze obok salonu zaproponowano kuchnię ( z możliwością wykonania jej jako otwartej) ze spiżarnią. Pomieszczenie gospodarcze z piecem C.O. spełnia równocześnie funkcję przejścia do garażu na jeden samochód. Ze względu na dużą ilość pokoi zaprojektowano dwie duże łazienki - na każdej kondygnacji po jednej. Na pietrze znajduje się jeszcze dodatkowa garderoba. Piętro tak zaprojektowano, aby jego wysokość w najniższym miejscu nie była niższa niż 1,9m.
Konstrukcja
fundamenty: betonowe
ściany zewnętrzne: porotherm+styropian termo organika
ściany wewnętrzne: porotherm, gk
rodzaj stropu: teriva i
elewacje: tynk strukturalny, okł. drewniana i kamienna
pokrycie dachu: dachówka cem. lub cer.
Rzuty

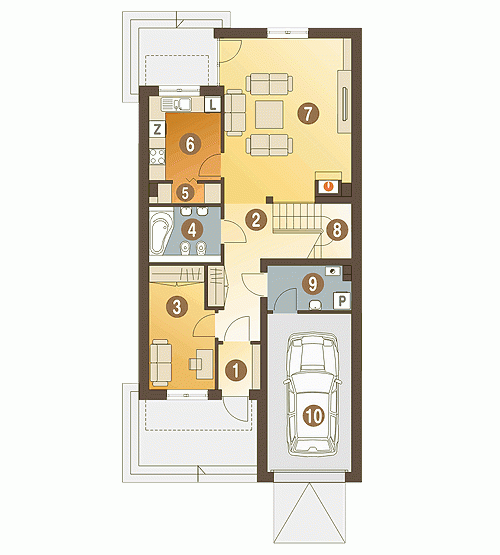

Parter
- m²
- 1. Wiatrołap2.4
- 2. Hol8.4
- 3. Pokój10
- 4. Łazienka5.1
- 5. Spiżarnia1.6
- 6. Kuchnia7.8
- 7. Salon27.5
- 8. Schody5.8
- 9. Pom. gosp. + C.O.*4.8
- 10. Garaż*17.9

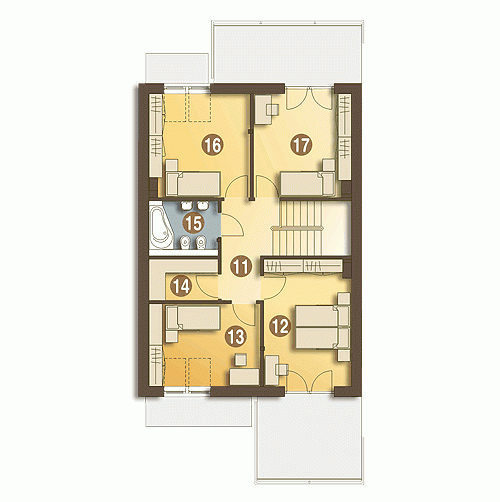

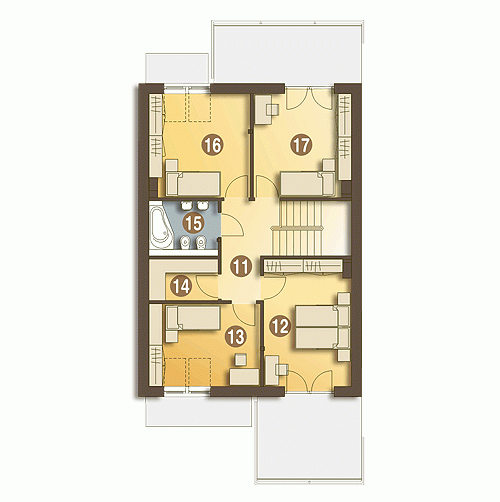

Piętro
- m²
- 11. Korytarz6.1
- 12. Sypialnia14.8
- 13. Sypialnia11.3
- 14. Strych (Garderoba)*3.7
- 15. Łazienka4.9
- 16. Sypialnia13.3
- 17. Sypialnia12.9
Przekrój
- m
- Wysokość parteru2.7
- Wysokość piętra2.7

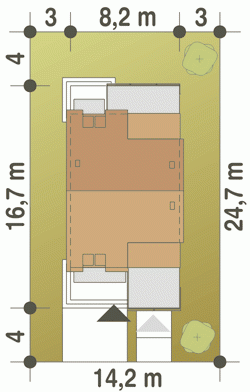

Usytuowanie na działce

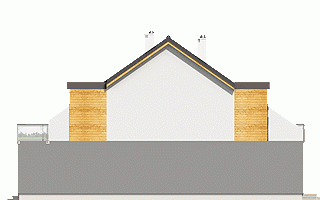

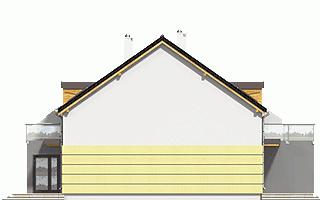

Elewacja
Elewacja
Elewacja
Elewacja
Dane techniczne
- Powierzchnia użytkowa132.4 m²
- Powierzchnia zabudowy118.9 m²
- KominekTak
- Liczba łazienek2
- Liczba pokoi6
- Powierzchnia dachu127.5 m²
- Długość domu16.7 m
- Szerokość domu8.4 m
- Wysokość domu9.7 m
- Minimalne wymiary działki24.7 x 14.4m
- GarażJednostanowiskowy
- Rodzaj dachuDwuspadowy
- Kąt nach. dachu35°
Instalacja grzewcza
- Instalacja grzewczaGaz
Zawartość projektu
Zgodnie ze znowelizowaną Ustawą Prawo Budowlane art.34 ust.3, na projekt budowlany składają się trzy części:
- projekt zagospodarowania działki lub terenu
- projekt architektoniczno-budowlany
- projekt techniczny
Nasze projekty oferujemy w 3 egzemplarzach, zawierających projekt architektoniczno-budowlany i projekt techniczny. Projekt zagospodarowania działki lub terenu nie wchodzi w skład projektu oferowanego do sprzedaży. Projekt ten należy zlecić we własnym zakresie lokalnemu projektantowi, który opracuje go na podstawie danych zawartych w projekcie architektoniczno-budowlanym i technicznym, po dostosowaniu projektu do warunków lokalnych i wymagań inwestora.
UWAGA: wszystkie egzemplarze projektu zabezpieczone są hologramami, w części rysunkowej posiadają nadruki zabezpieczające w kolorze zielonym. Zalecamy aby po otrzymaniu przesyłki kontrolować czy na pierwszych stronach projektu znajduje się hologram i czy na rysunkach widoczne są w/w nadruki potwierdzające oryginalność projektu.
Wyrażamy zgodę na wszelkie zmiany zgodne z obowiązującymi przepisami pod warunkiem wprowadzenia ich przez uprawnioną osobę.
Wszystkie zmiany wymienione powyżej powinny być naniesione na oryginał projektu katalogowego trwałą techniką graficzną w kolorze czerwonym lub dołączone jako aneks i podpisane przez osobę uprawnioną dokonująca adaptacji.
**ważne informacje
Projekt w fazie koncepcji dostępny z wydłużonym terminem realizacji. Przy zamówieniu ustalamy termin i pobieramy zadatek 50% podstawowej ceny projektu (jako koszty usługi przygotowania dokumentacji do standardu projektu gotowego, w przypadku rezygnacji z usługi, zadatek nie podlega zwrotowi).
Cena za dodatkowy egzemplarz projektu jest zależna od nazwy projektu!
