Projekt domu HALIFAX szkielet drewniany

Name: HALIFAX szkielet drewniany
Brand: PRO ARTE Arkadiusz Woch, Krzysztof Biodrowicz s.j.
SKU: halifax-szkielet-drewniany
Price: 4299.00 PLN
Availability: InStock

HALIFAX szkielet drewniany - wizualizacja 2

HALIFAX szkielet drewniany - wizualizacja 3

HALIFAX szkielet drewniany - wizualizacja 4

HALIFAX szkielet drewniany - wizualizacja 5

HALIFAX szkielet drewniany - wizualizacja 6

Autor projektu:PRO ARTE Arkadiusz Woch, Krzysztof Biodrowicz s.j.

Lustrzane odbicie

Dodaj do schowka

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.

4 299 zł

Zadaj pytanie

Typ projektuWolnostojący
Powierzchnia użytkowa189 m²
Kondygnacjez poddaszem
GarażDwustanowiskowy
DachCzterospadowy
Kąt nach. dachu43°
Odbicie lustrzaneTak
Czas realizacjido 10 dni roboczych

Zobacz więcej >

Zadzwoń do konsultanta

502 503 202

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

502 503 202

sklep@wbudowie.pl

Zapytaj o termin realizacji

Konstrukcja

Projektowany budynek wykonany będzie w technologii lekkiego szkieletu drewnianego.Główną konstrukcję nośną stanowić będą: ławy oraz słupy i wieńce zazbrojone konstrukcyjnie, podciągi i słupy, ściany nośne w szkielecie drewnianym spięte podwójnym oczepem, strop drewniany, dach wielospadowy oparty na więźbie o konstrukcji drewnianej w układzie płatwiowo-kleszczowym i jętkowym. Drewno użyte do wykonania elementów konstrukcyjnych budynku powinno być klasy co najmniej C-24 i wilgotności nie większej niż 18%. Elementy stalowe wykonać ze stali 18G2.

Wysokość ściany kolankowej 2.15m

Rzuty

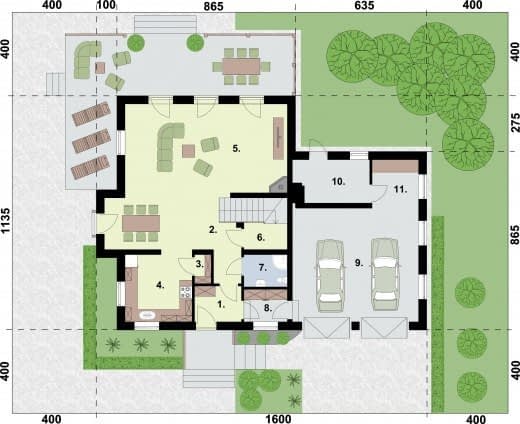

Rzut przyziemia

1 Wiatrołap3.89
2 Komunikacja20.89
3 Spiżarnia1.08
4 Kuchnia11.04
5 Pokój dzienny35.91
6 Pomieszczenie gospodarcze3.07
7 Łazienka3.66
8 Garderoba3.89
9 Garaż33.81
10 Kotłownia8.05
11 Pomieszczenie gospodarcze5.96
12 Taras44.65

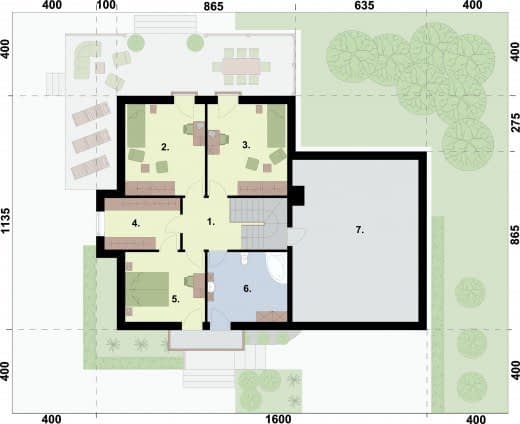

Rzut poddasza

3 Pokój14.19
1 Komunikacja10.18
2 Pokój14.19
4 Garderoba8.97
5 Łazienka11.88
6 Sypialnia10.63
7 Pomieszczenie do adaptacji38.6

Dane techniczne

Powierzchnia użytkowa189 m²
Powierzchnia zabudowy156.41 m²
Liczba pokoi18
Kubatura1036 m³
Wysokość domu8.9 m
PoddaszeUżytkowe
Minimalne wymiary działki24 x 19.35m
GarażDwustanowiskowy
Rodzaj dachuCzterospadowy
Kąt nach. dachu43°

Zawartość projektu

Projekty są dostępne w wersji książkowej, drukowanej w tak zwanym w nowym trybie 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego. Na życzenie przesyłamy rzuty i przekroje wersji podstawowych dokumentacji w formacie PDF

Każdy projekt architektoniczno-budowlany domu składa się z następujących części:
- strona tytułowa,
- oświadczenie
- część opisowa projektu architektoniczno-budowlanego,
- projektowana charakterystyka energetyczna z analizą,
- część rysunkowej projektu architektoniczno-budowlanego,
- zaświadczenia i uprawnienia.

Każdy projekt techniczny domu składa się z:
- strony tytułowej,
- oświadczenia,
- części opisowej projektu technicznego,
- części rysunkowej projektu technicznego,
- części konstrukcyjnej,
- zaświadczenia i uprawnień,
- zestawień drewna i stali,
-instalacji elektrycznej i odgromowej,
-instalacji sanitarnych, gazowych i centralnego ogrzewania.

Do projektu na życzenie dołączamy obliczenia statyczno-wytrzymałościowe.

Inwestor otrzymuje 3 opieczętowane sztuki projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego tworzące komplet, każdy z plombą zabezpieczającą i oryginalnym hologramem biura.

Pierwszy egzemplarz tomu I zawiera zgodę in blanco na wszystkie zmiany wprowadzane do projektu po zakupie przez lokalnego wybranego na własną rękę przez Inwestora architekta adaptującego/kierownika budowy. Do teczki projektów dołączamy także zaświadczenia i aktualne wpisy do Izb autorów projektu oraz wpisy aktualne na czas sporządzenia projektu.
