Projekt domu Hanka 2

Name: Hanka 2
Brand: MG Projekt
SKU: hanka-2
Price: 8040.00 PLN
Availability: InStock

Projekt domu Hanka 2 – wizualizacja 3D rzutu parteru

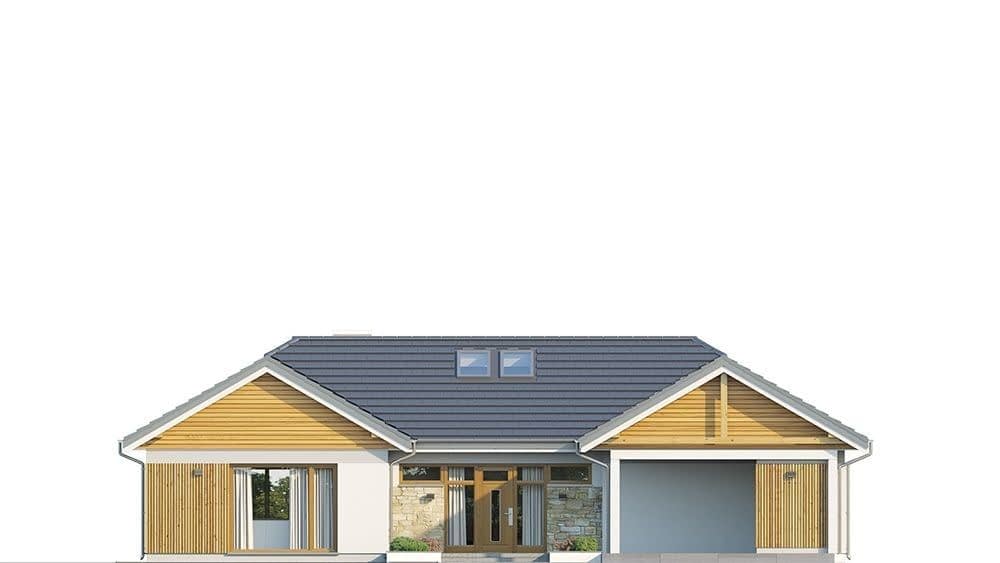

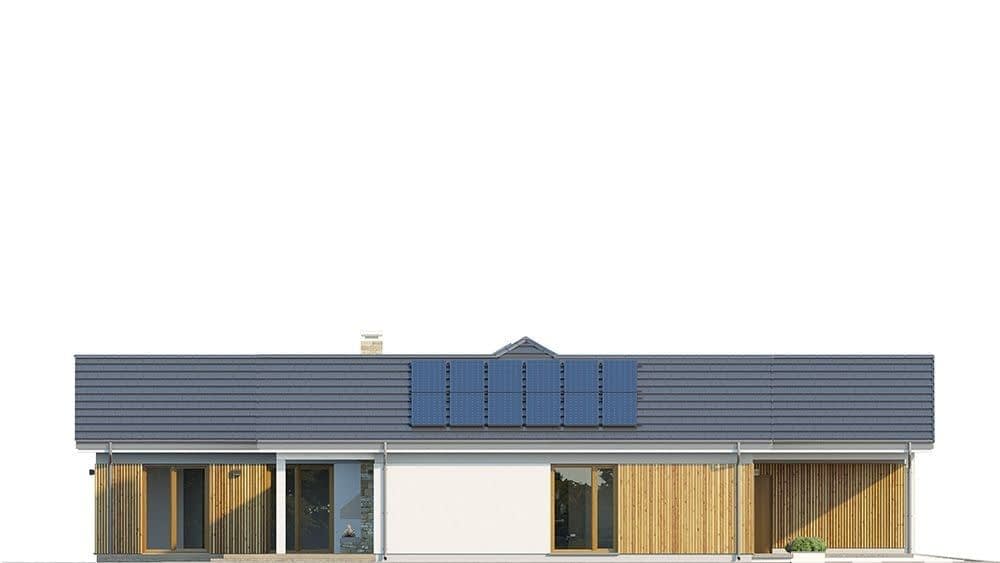

Projekt domu Hanka 2 – elewacja frontowa

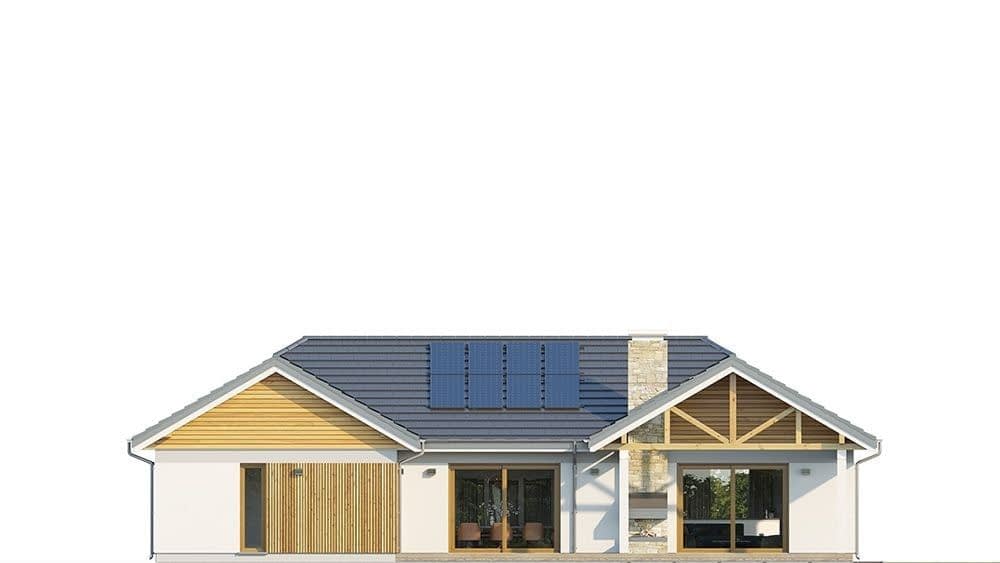

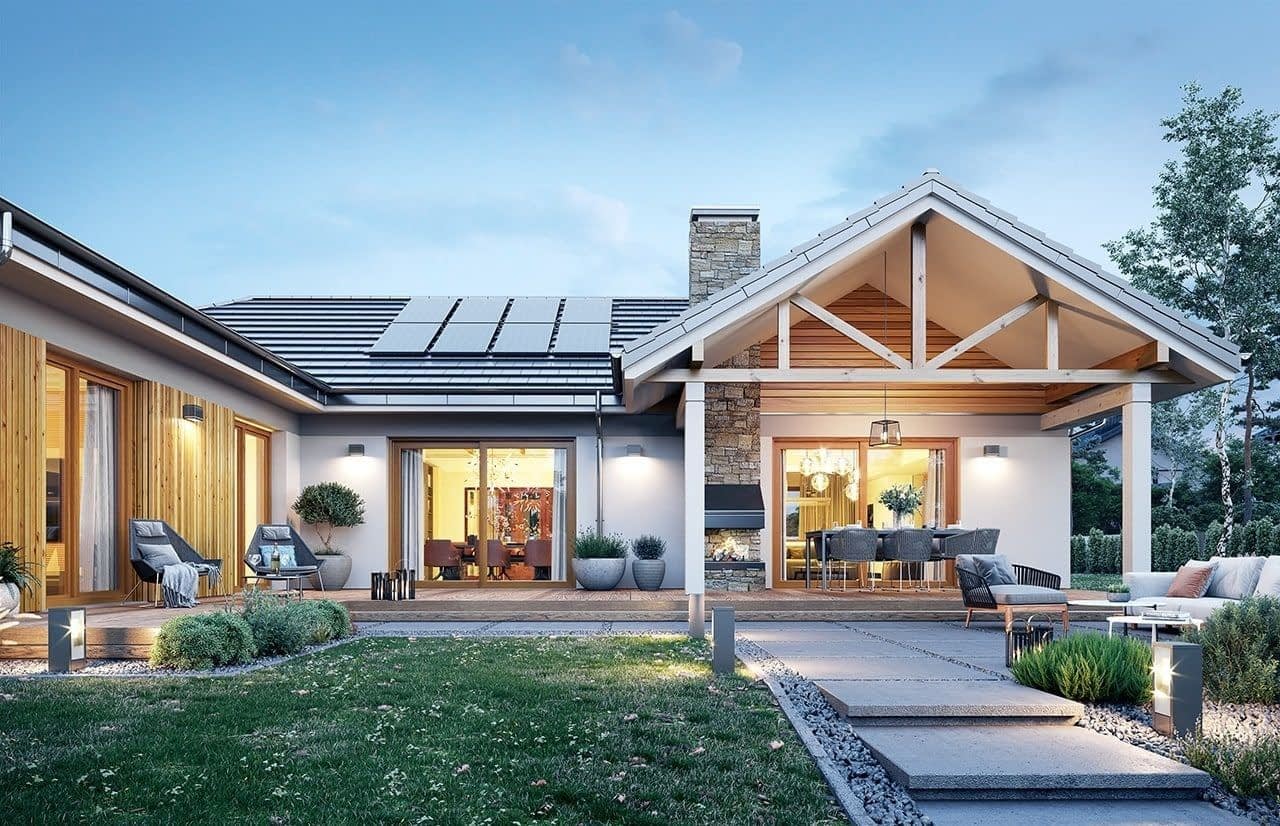

Projekt domu Hanka 2 – elewacja ogrodowa

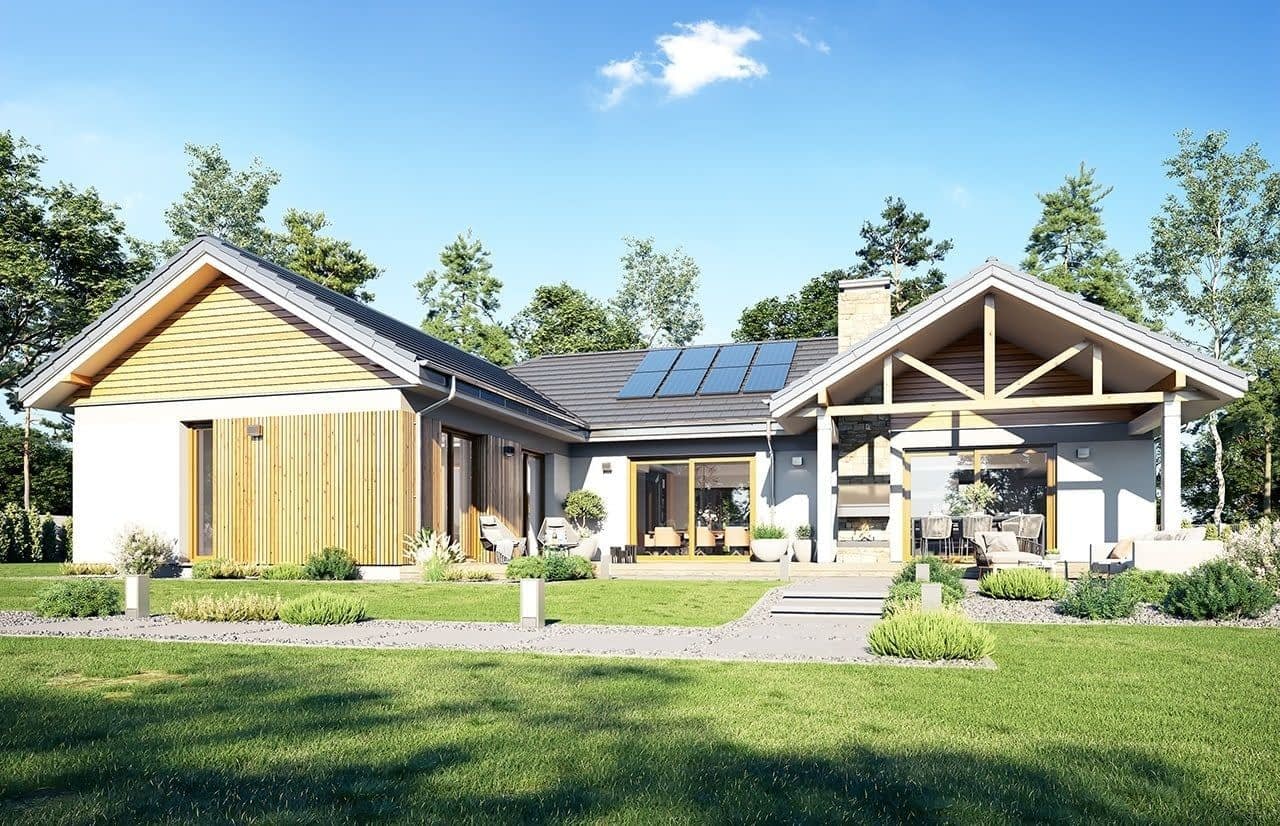

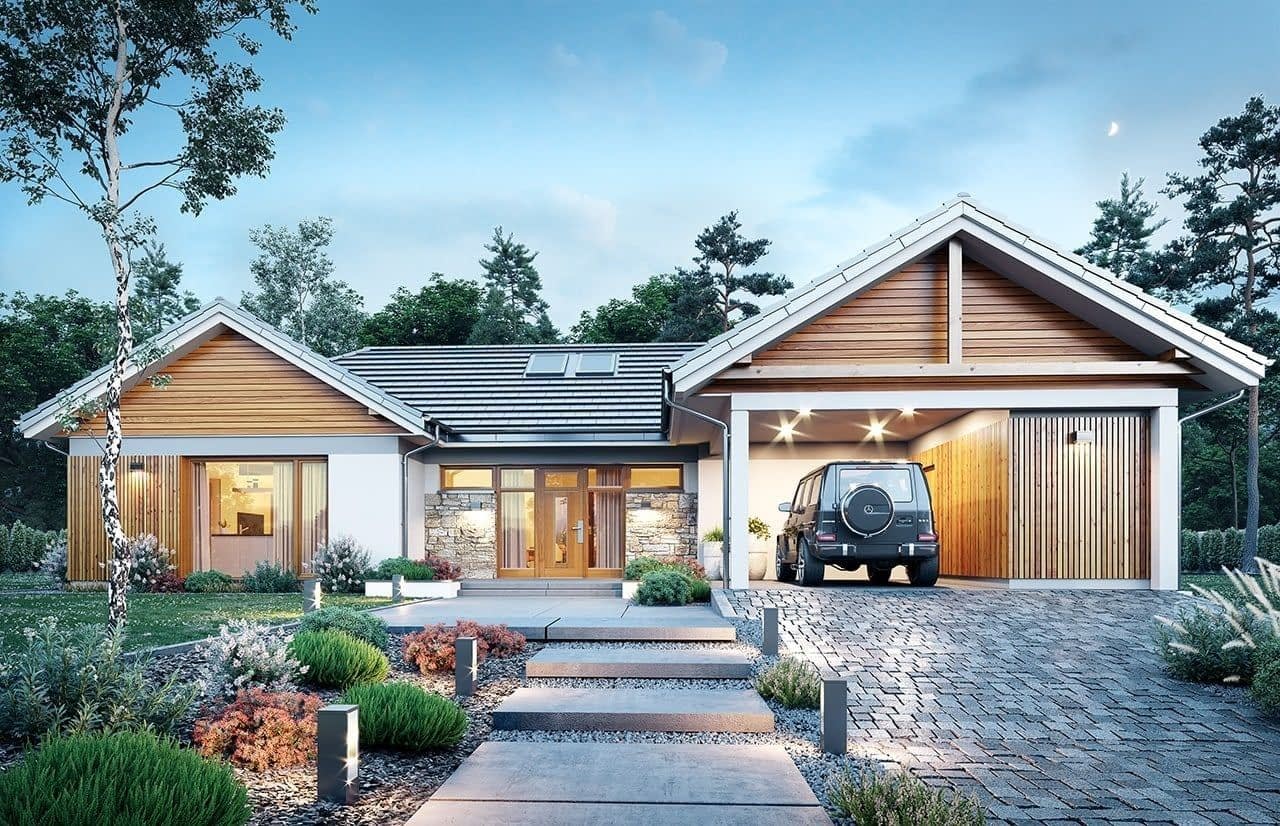

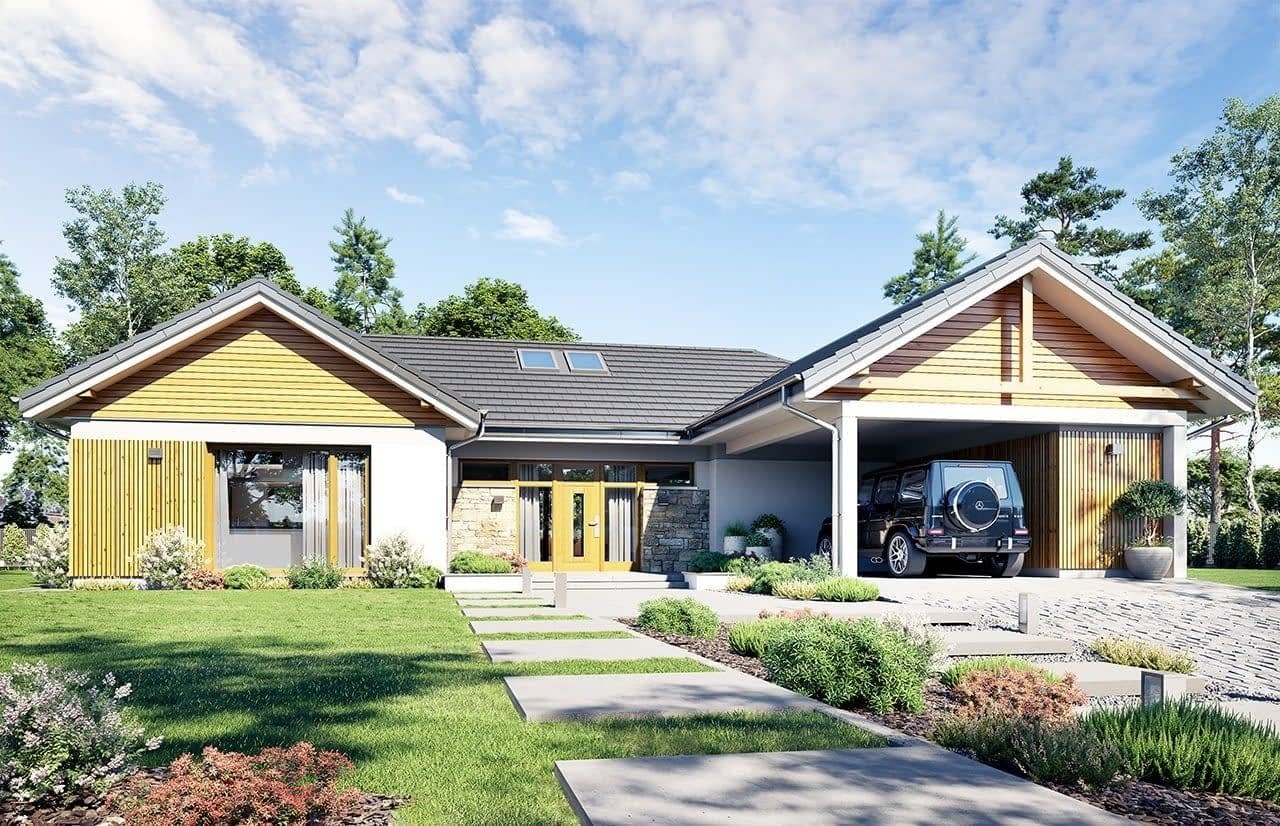

Projekt domu Hanka 2 – widok bryły domu 1

Projekt domu Hanka 2 – widok bryły domu 2

Projekt domu Hanka 2 – widok bryły domu 3

Projekt domu Hanka 2 – widok bryły domu 4

Autor projektu:MG Projekt

Lustrzane odbicie

Dodaj do schowka

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.

8 040 zł

Zadaj pytanie

Typ projektuWolnostojący
StylTradycyjny
Powierzchnia użytkowa176.08 m²
KondygnacjeParterowy
GarażBez garażu
DachDwuspadowy
Kąt nach. dachu30°
Odbicie lustrzaneTak
Czas realizacjimax. czas realizacji 10 dni

Zobacz więcej >

Zadzwoń do konsultanta

502 503 202

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Opis projektu

Hanka 2 to parterowy dom na planie litery H o powierzchni użytkowej 176,08 m², z kamienno-drewnianymi elewacjami i dodatkowym pokojem w części nocnej.

Układ dla rodziny

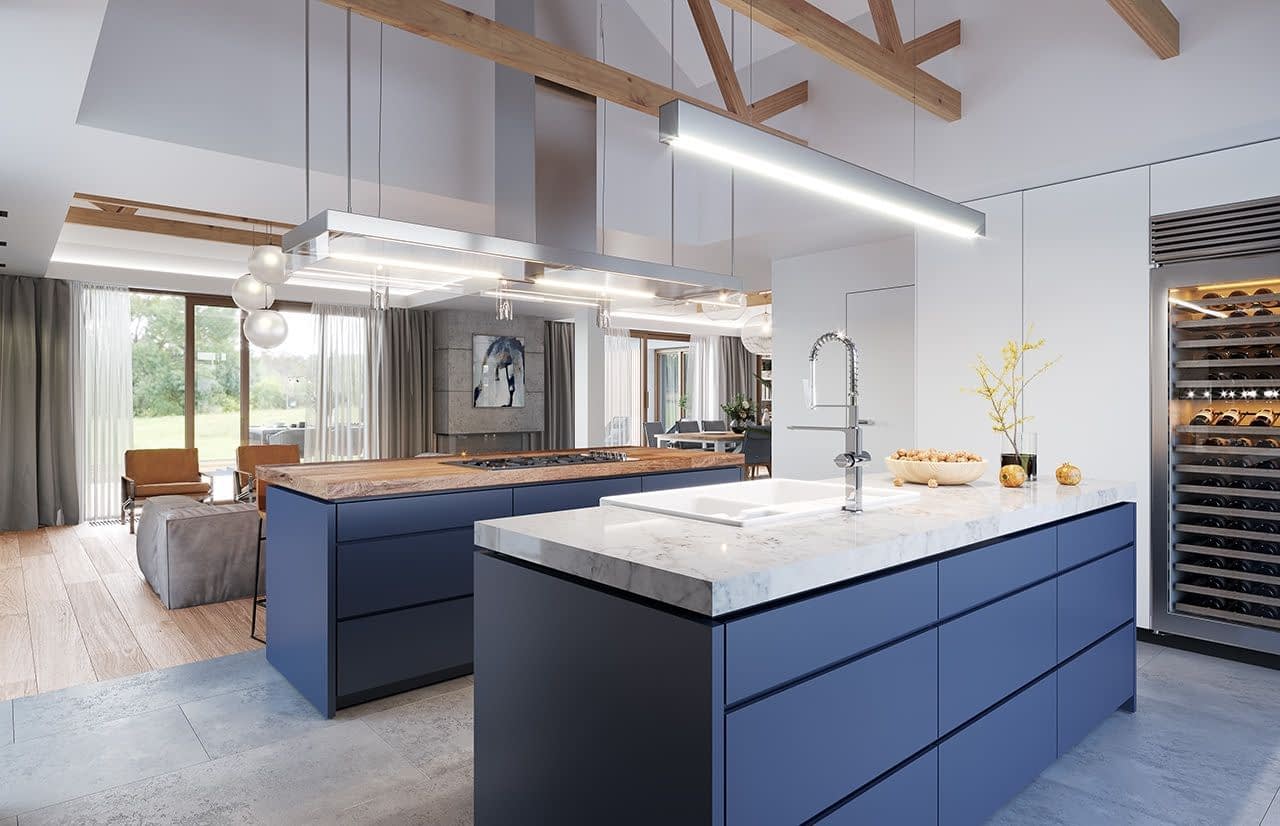

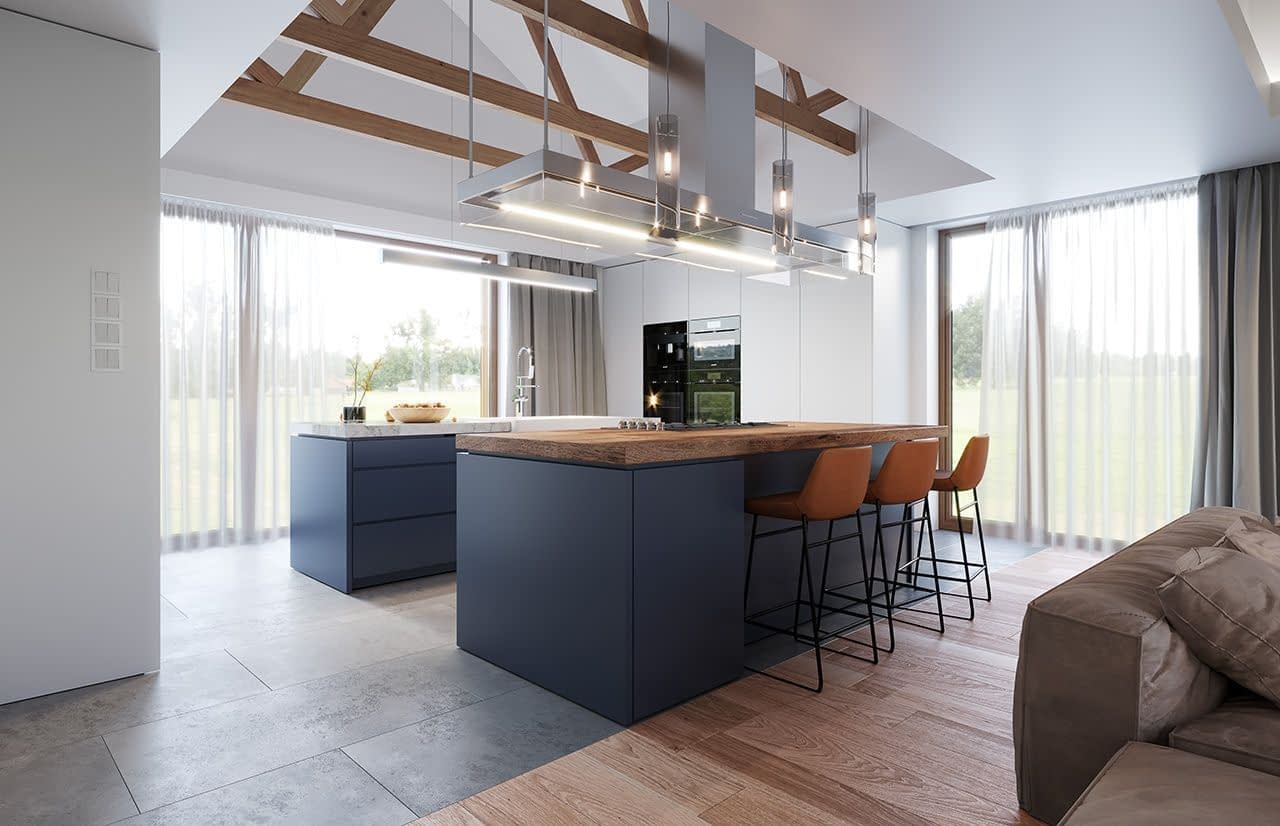

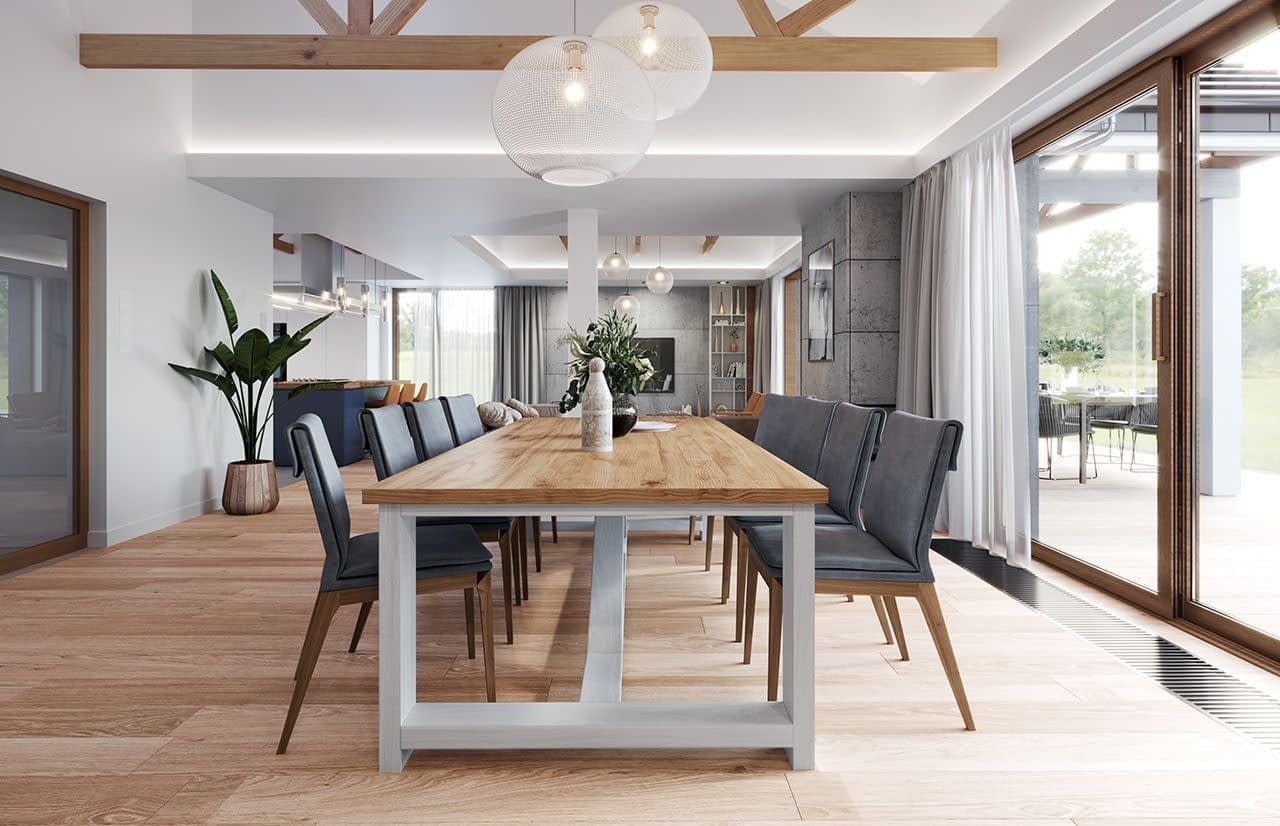

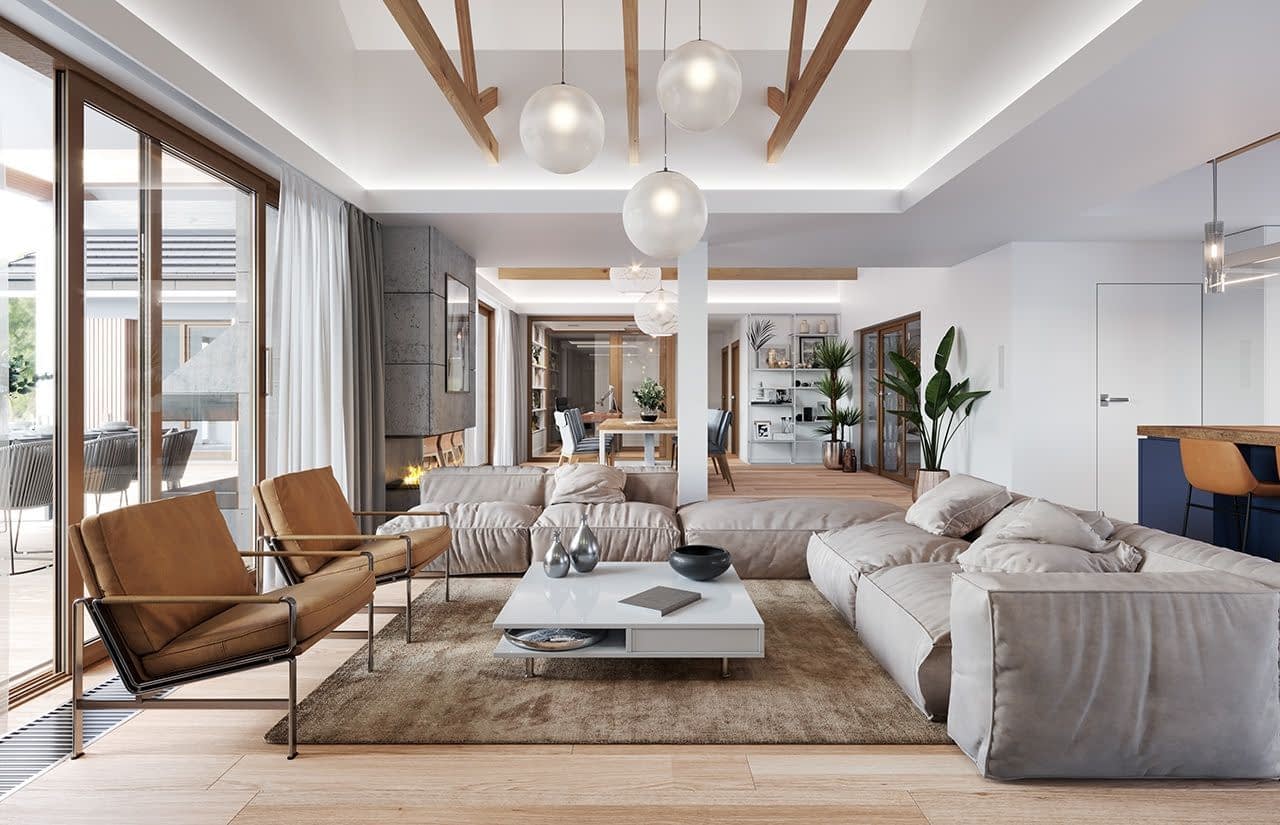

W części nocnej są dwa pokoje dzieci z łazienką, dodatkowy pokój na sypialnię lub gabinet oraz apartament rodziców z garderobą i łazienką. Część dzienna to jadalnia w holu otwarta pod dach, salon z kominkiem i kuchnia z dwiema wyspami.

Bryła

Elewacje wykończono kamieniem i drewnem. Od frontu jest duże okno kuchni i wiata garażowa, którą można zaprojektować jako pojedynczą z pomieszczeniem gospodarczym albo podwójną.

5 pokoi, 3 łazienki
wymiary budynku: 18,68 × 22,57 m
minimalna działka: 26,68 × 29,57 m
dach dwuspadowy 30°, wysokość 5,71 m

Ile kosztuje budowa?

Według kosztorysu MG Projekt stan surowy zamknięty to ok. 418 tys. zł, roboty wykończeniowe ok. 476 tys. zł, instalacje ok. 149 tys. zł, a realizacja domu pod klucz ok. 895 tys. zł. To kwoty netto (bez VAT), policzone na średnich krajowych cenach z Sekocenbudu dla budowy systemem gospodarczym. Rzeczywisty koszt będzie inny: zależy od regionu, ekipy, terminu budowy i wybranego standardu, więc traktuj te liczby jako punkt wyjścia do własnej wyceny.

Lubisz kamień i drewno na elewacji? Zamów projekt domu Hanka 2 na wbudowie.pl.

Konstrukcja

Fundamenty: betonowe ławy i ściany fundamentowe z bloczków betonowych

Ściany zewnętrzne: ściany murowane - bloczki gazobetonowe 24 cm + styropian

Strop i konstrukcja dachu: wiązary prefabrykowane drewniane

Elewacje: tynk cienkowarstwowy, deska elewacyjna drewniana, płyty kamienne z piaskowca

Pokrycie dachu: dachówka

Rzuty

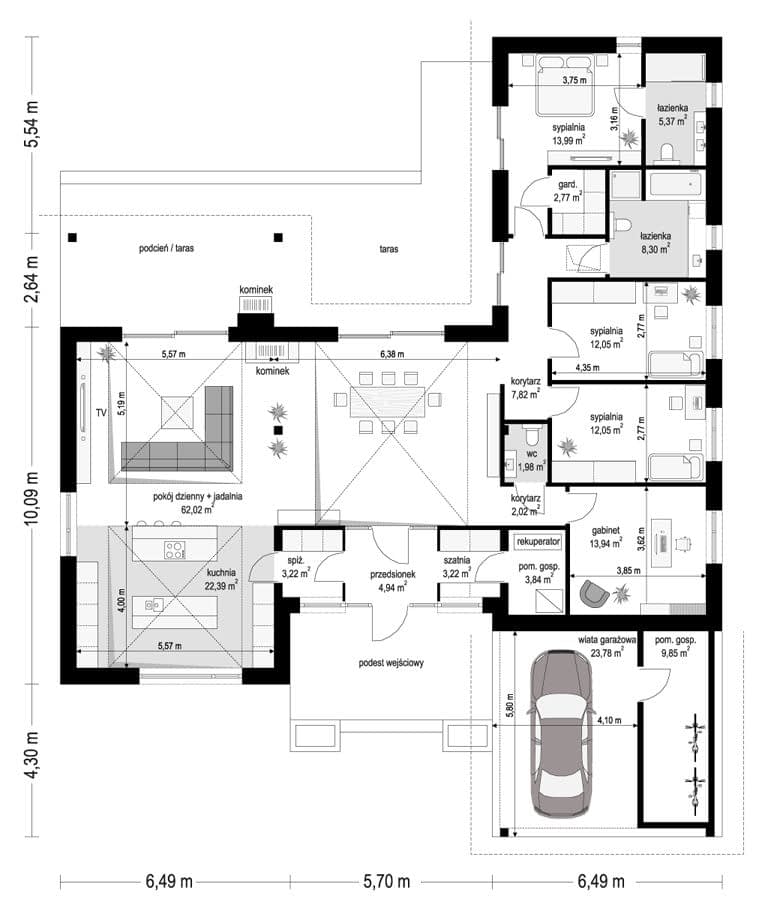

Parter

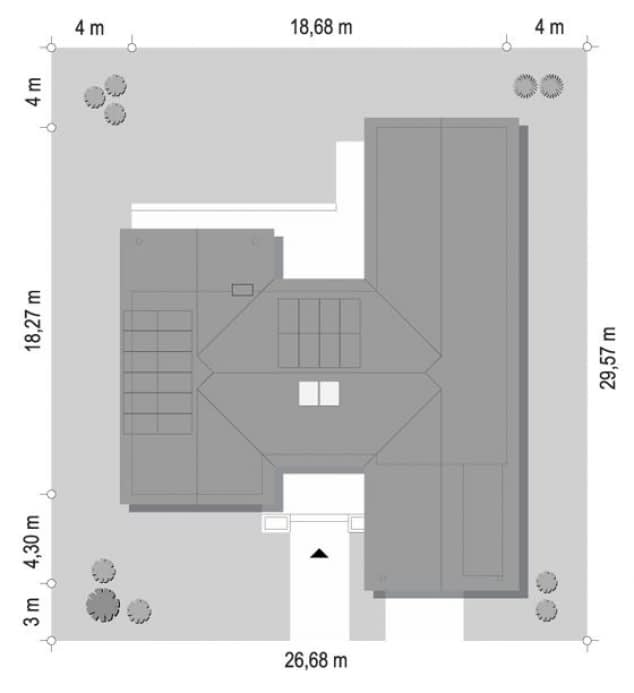

Sytuacja na działce

Dane techniczne

Powierzchnia użytkowa176.08 m²
Powierzchnia netto189.77 m²
Powierzchnia zabudowy233.41 m²
KominekTak
Liczba łazienek3
Liczba pokoi5
Powierzchnia dachu377.06 m²
Kubatura974 m³
Długość domu22.57 m
Szerokość domu18.68 m
Wysokość domu5.71 m
Energia pierwotna67.9 kWh/m²/rok
Energia końcowa23.6 kWh/m²/rok
Minimalne wymiary działki29.57 x 26.68m
GarażBez garażu
Rodzaj dachuDwuspadowy
Kąt nach. dachu30°

Instalacja grzewcza

EUco44 kwH/m²/rok

Koszty budowy

Stan surowy284760 zł
Stan surowy zamknięty418288 zł
Koszt wykończenia476236 zł
Koszt instalacji148643 zł

Zawartość projektu

W komplecie nowej wersji dokumentacji projektowej znajdują się 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego

Projekt architektoniczno-budowlany zawierający:
-opis architektoniczny z elementami konstrukcji,
-część rysunkowa: rzut parteru, poddasza/piętra, rzut dachu w skali 1:100, przekroje skala 1:50,
elewacje skala 1:100.

Projekt techniczny zawierający:
-opis techniczny i konstrukcyjny (obliczenia statyczne - w zależności od projektu włączone w projekt lub stanowiące odrębną teczkę).

Część rysunkowa architektura i konstrukcja:
-rzuty fundamentów, parteru, poddasza, stropu, więźby, dachu / w skali 1:50,
-przekroje przez budynek / budynek skali 1:50,
-elewacje budynku / w skali 1:50 (*niektóre projekty posiadają rysunki w skali 1:100 lub 1:75),
-zestawienie stolarki budowlanej okiennej i drzwiowej,
-szczegóły konstrukcji i ewentualne szczegóły budowlane,

Część instalacyjna:
-część opisowa do projektów instalacji elektrycznych, wodno-kanalizacyjnych, grzewczych, gazowych (jeśli występują).

Część rysunkowa do projektów instalacji:
-schematy instalacji elektrycznych, schemat rozdzielni, plan instalacji odgromowej,
-schematy instalacji wodno-kanalizacyjnej i ciepłej wody,
-schematy instalacji grzewczych,
-schemat instalacji gazowej (jeśli występują).

Do projektu dołączane jest zestawienie materiałowe, z wykazem elementów drewnianych oraz stali budowlanej.
Do projektu dołączone są kopie uprawnień wszystkich projektantów, oraz aktualne zaświadczenia o przynależności do izb zawodowych.
Projekt zawiera oświadczenie projektantów o poprawności projektu w świetle Prawa Budowlanego, a także zawiera informację dotyczącą bezpieczeństwa i ochrony zdrowia ( BIOZ).
Do projektu dołączona jest także zgoda na zmiany adaptacyjne. Zgoda dołączana jest do każdego projektu bezpłatnie. Na Państwa życzenie zakres zgody na zmiany możemy dowolnie rozszerzyć.

Pracownia zezwala na następujące zmiany i odstępstwa od projektu architektoniczno-budowlanego w trakcie jego przystosowywania do lokalizacji:

Zmianę obrysu zewnętrznego ścian zewnętrznych.
Zmianę obrysu wewnętrznego ścian zewnętrznych.
Zmianę układu ścian wewnętrznych działowych.
Zmianę funkcji, ilości i usytuowania poszczególnych pomieszczeń na dowolnej kondygnacji w projekcie.
Zmianę ukształtowania, ilości i kąta nachylenia połaci dachowych.
Zmianę ilości, umiejscowienia i wielkości otworów okiennych i drzwiowych.
Zmianę rodzaju materiału i technologii wykonania ścian zewnętrznych oraz wewnętrznych oraz ścian fundamentowych.
Zmianę rodzaju i technologii wykonania stropów nad dowolną kondygnacją.
Zmianę umiejscowienia, kształtu i materiału wykonania schodów w budynku.
Zmianę wielkości, kształtu i materiałów, bądź likwidacja: tarasów, podestów i balkonów.
Likwidację lub dodanie dowolnej ilości:
