Projekt domu Hary II
Promocja ważna do
26-04-2024
- Typ projektuWolnostojący
- StylNowoczesny
- Powierzchnia użytkowa129 m²
- KondygnacjeParterowy
- GarażDwustanowiskowy
- DachCzterospadowy
- Odbicie lustrzaneTak
- Czas realizacjido 10 dni roboczych Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu

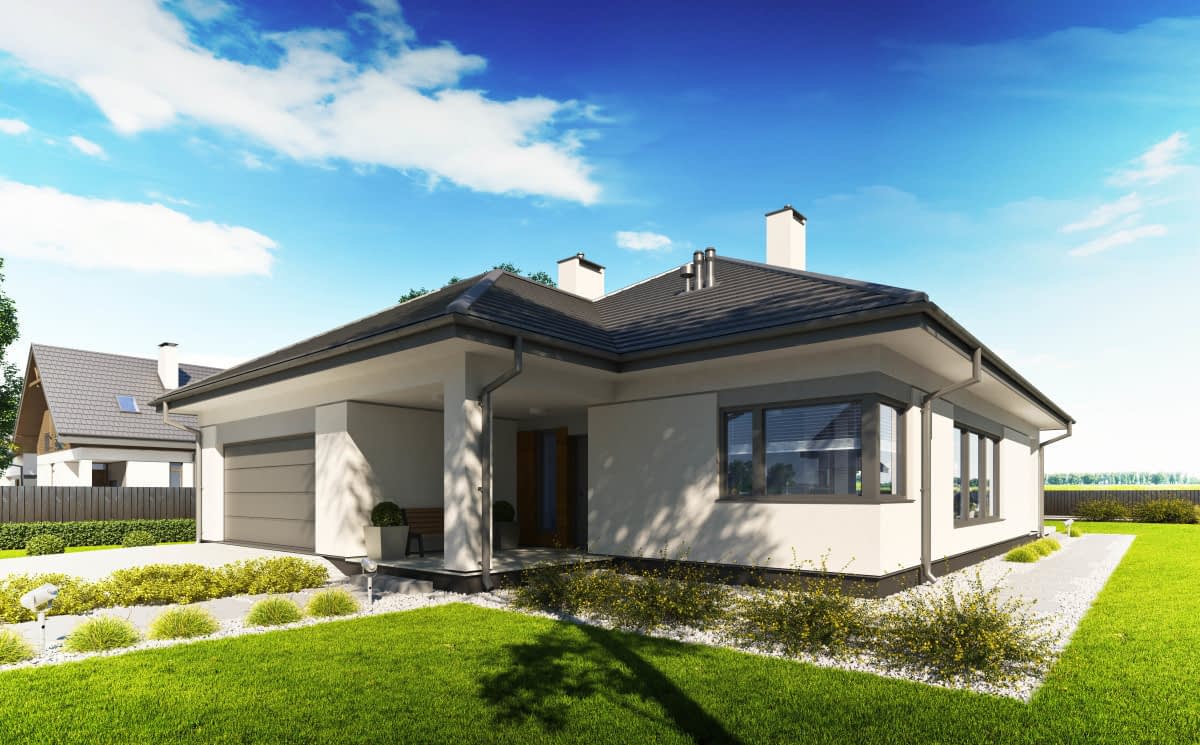

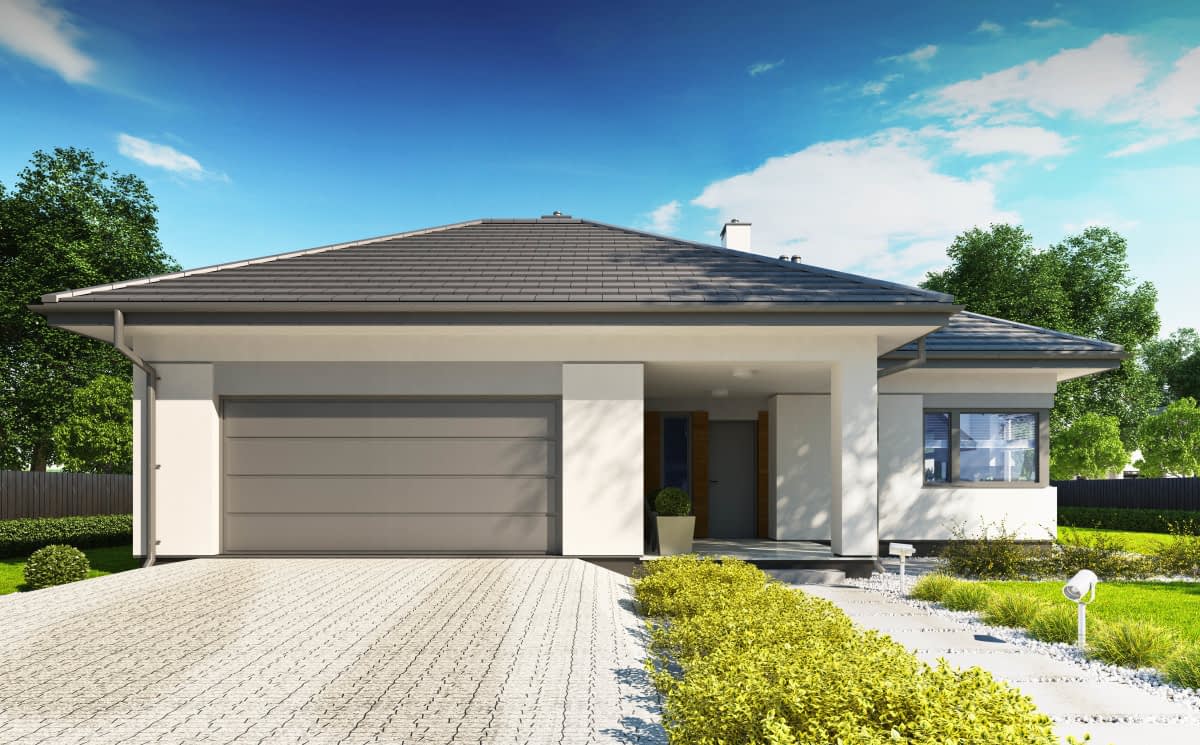

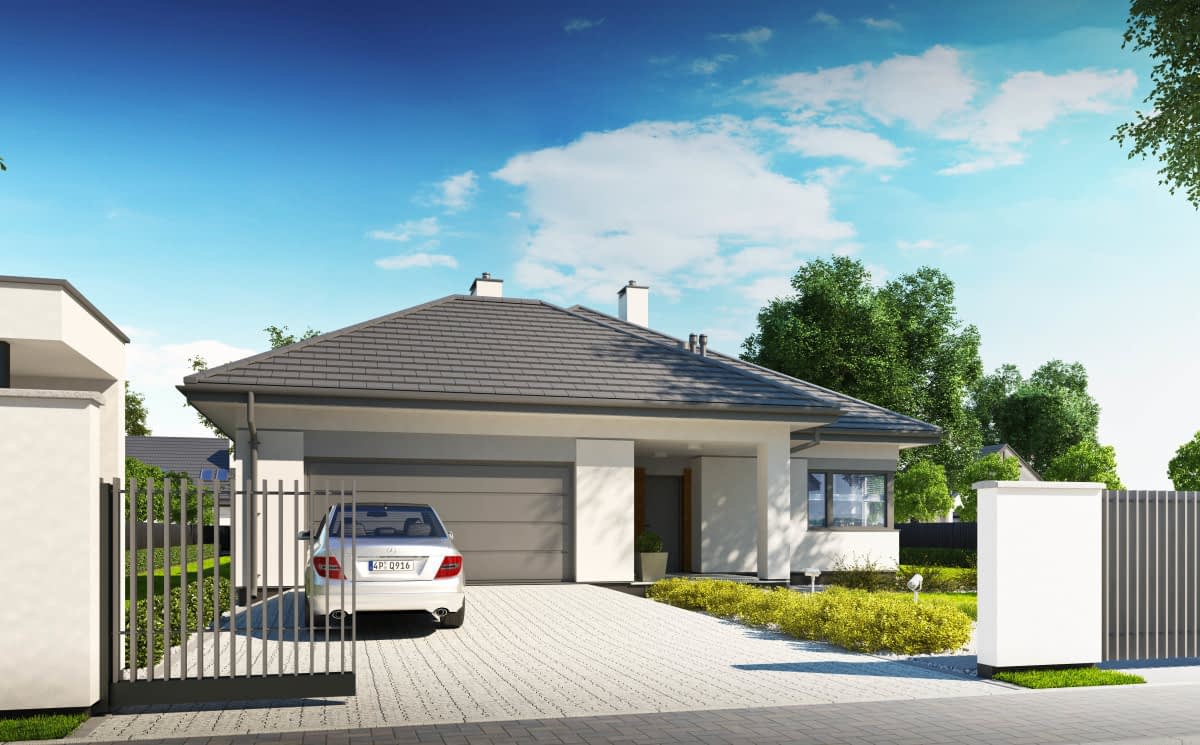

HARY II to projekt pozwalający na wybudowanie niedużego domu jednorodzinnego przeznaczonego 4 - osobowej rodzinie. Budynek jest parterowy, z zewnątrz niewielki, lecz skrywa bardzo mądrze i rozważnie zaprojektowane wnętrze. Projekt domu zawiera otwarty i słoneczny pokój dzienny, niezbędne pomieszczenia pomocnicze oraz przestrzenne pokoje. Wnętrze domu charakteryzuje wyraźny podział na część przeznaczoną do dziennej aktywności i odizolowaną część sypialną. Dzięki ergonomicznie zaprojektowanemu wnętrzu i nowoczesnym przeszkleniom dom jest łatwy do samodzielnej aranżacji. Bryła zewnętrzna odznacza się prostotą i elegancją, a wielkim atutem projektu jest system tarasów. Część tarasów jest pod zadaszeniem dzięki czemu pogoda nie ograniczy aktywności domowników.
Konstrukcja
Ściany dwuwarstwowe, alternatywnie z pustaków ceramicznych, silikatów lub gazobetonu. Gr. ocieplenia min. 15 cm.
Strop żelbetowy, wylewany.
Więźba dachowa drewniana, kryta dachówką ceramiczną lub cementową prostą.
Rzuty

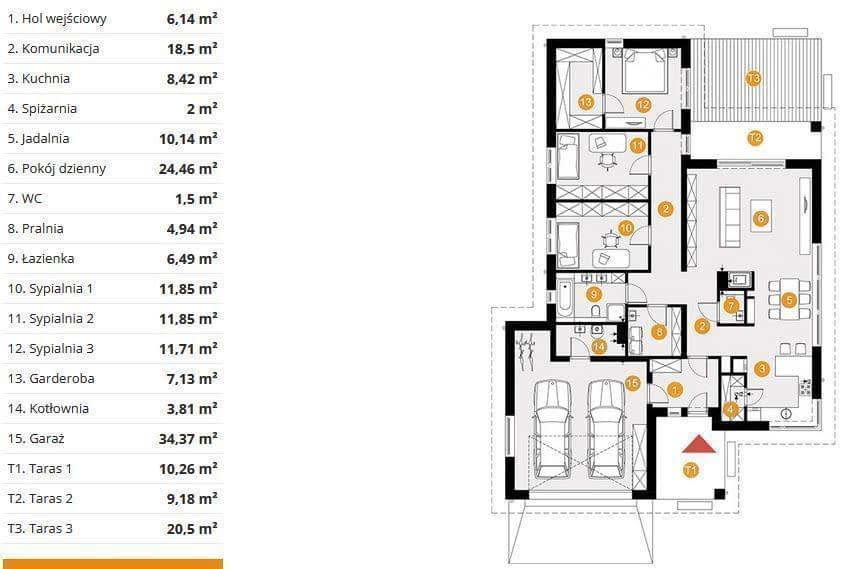

Rzut parteru

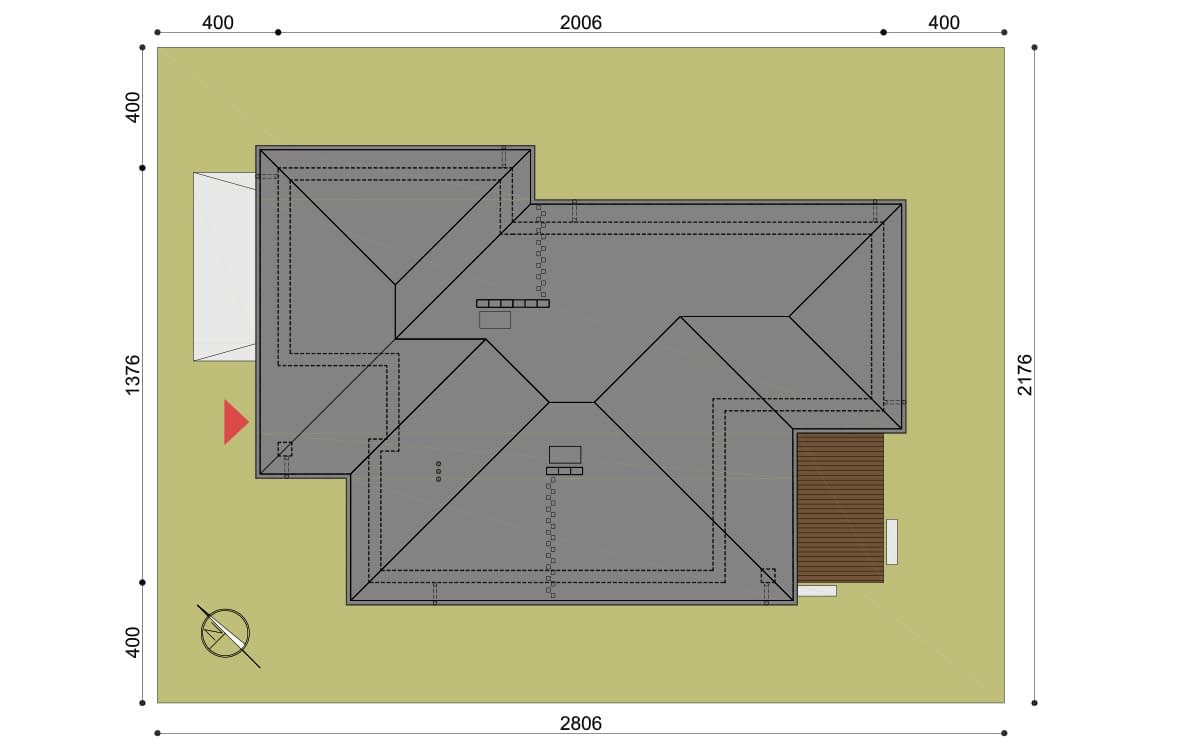

Usytuowanie na działce
Dane techniczne
- Powierzchnia użytkowa129 m²
- Powierzchnia zabudowy220.74 m²
- Powierzchnia dachu310 m²
- Kubatura1114.41 m³
- Wysokość domu6.97 m
- Minimalne wymiary działki28.1 x 21.8m
- GarażDwustanowiskowy
- Rodzaj dachuCzterospadowy
Instalacja grzewcza
- Instalacja opcjonalna
Zawartość projektu
Każdy projekt dostarczany jest w 3 egzemplarzach.
Standardowo do dokumentacji dołączana jest zgoda na zmiany i adaptację projektu. W przypadku wysyłki – paczka będzie starannie zapakowana i zabezpieczona, tak aby nie uszkodzić dokumentacji projektowej.
Spis zawartości projektu architektoniczno-budowlanego:
- Karta tytułowa
- Informacje ogólne
- Zasady wykorzystania typowego projektu budowlanego.
- Zakres dopuszczalnych zmian w gotowym projekcie katalogowym przy których nie jest wymagana pisemna zgoda autora.
- Zasady adaptacji projektu.
Projekt architektoniczny
Część opisowa
Część rysunkowa
Projekt konstrukcyjny
Część opisowa
Część rysunkowa
Projekt instalacji sanitarnych (instalacja wodociągowa, kanalizacji sanitarnej, centralnego ogrzewania, gazowa)
Część opisowa
Część rysunkowa
Projekt instalacji elektrycznych
Część opisowa
Część rysunkowa
Zakres dopuszczalnych zmian w gotowym projekcie katalogowym przy których nie jest wymagana pisemna zgoda Autora.
Architekt adaptujący gotowy projekt katalogowy może bez pisemnej zgody Autora projektu wprowadzić następujące zmiany:
- Dostosowanie wielkości wymiarów fundamentów wynikające z lokalnych warunków gruntowych.
- Zaprojektowanie podpiwniczenia pod częścią lub całym budynkiem, pod warunkiem, że poziom parteru w stosunku do poziomu terenu przyjętego w projekcie pozostanie bez zmian.
- Zmiany rodzaju stropów, materiałów ściennych i wykończeniowych (tynki, posadzki, pokrycie dachowe, izolacji cieplnej i przeciwwilgociowej) pod warunkiem utrzymania wymaganych przepisami i normami parametrów określających wytrzymałość i opór cieplny.
- Dostosowanie układu pomieszczeń i ścianek działowych do potrzeb inwestora.
- Zmiany kąta nachylenia dachu do 10% lub 5° i przekrojów elementów konstrukcji dachowej wynikającej z dostosowania do materiałów pokrycia lub z dostosowania budynku do innych stref śniegowych i wiatrowych niż założone w projekcie.
- Zmiany w projektach instalacyjnych pod warunkiem zachowania obowiązujących norm i przepisów prawa budowlanego. Zmiany powinny zostać wykonane przez osobę z odpowiednimi uprawnieniami.
- Zmiany sposobu ogrzewania.
Pisemnej zgody Autora wymagają zmiany takie jak:
- Zmiana lokalizacji otworów okiennych i drzwiowych w ścianach zewnętrznych.
- Zmiany zmieniające kształt i wielkość bryły obiektu tj. zmiana wielkości lukarn, dobudowanie balkonów, werand, ogrodów zimowych.
- Zbliźniaczenie budynków.
- Jakiekolwiek inne zmiany nie wymienione powyżej.
Wszelkie zmiany adaptacyjne może wykonać osoba posiadająca do tego odpowiednie uprawnienia poprzez naniesienie ich na oryginalny projekt trwałą techniką graficzną w kolorze czerwonym zachowując obowiązujące normy i przepisy prawa budowlanego.
W uzasadnionych przypadkach należy sporządzić rysunki zamienne, zaparafować je przez osobą dokonującą adaptacji i dołączyć je do projektu jako aneks.
Dodatki
Bezpłatne dodatki
Zestaw umów
Zmiany w projekcie
Tablica budowy
Dziennik budowy
Płatne dodatki
Dodatkowy egzemplarz projektu
400 zł
