Projekt domu HAWANA C dom mieszkalny, całoroczny
- Typ projektuWolnostojący
- Powierzchnia użytkowa33.94 m²
- KondygnacjeParterowy
- GarażBez garażu
- DachDwuspadowy
- Kąt nach. dachu30°
- Odbicie lustrzaneTak
- Czas realizacjido 10 dni roboczych Zobacz więcej >
Opis
Opis projektu
Projekt dostępny również jako CAŁOROCZNY!!! Ogrzewanie: kominek na biomasę z płaszczem wodnym
HAWANA - dom mieszkalny, całoroczny

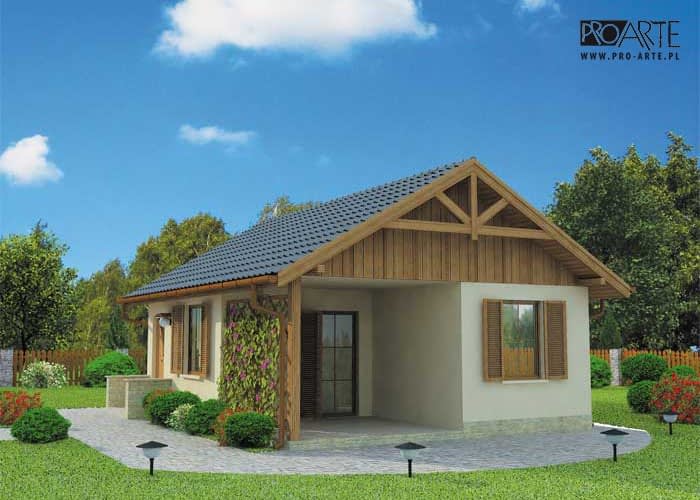

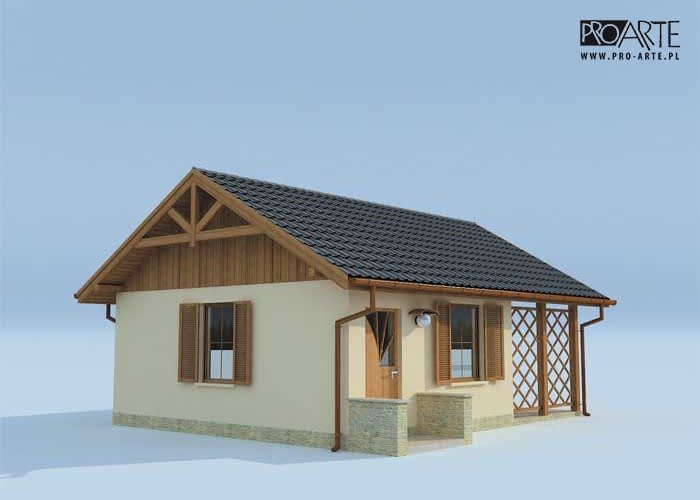

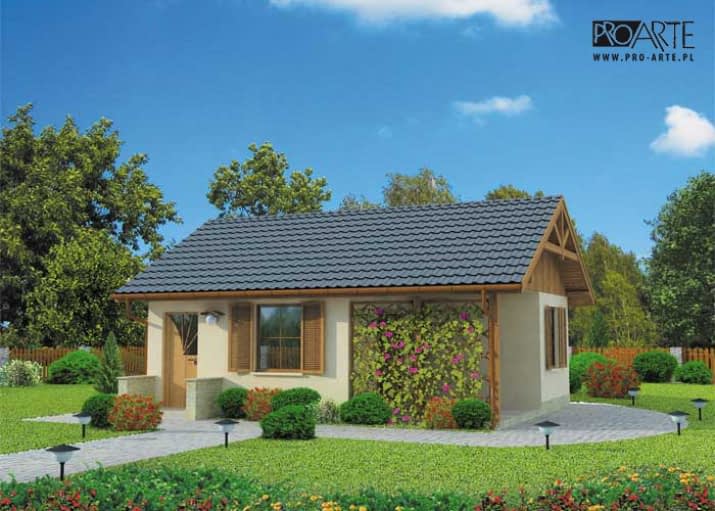

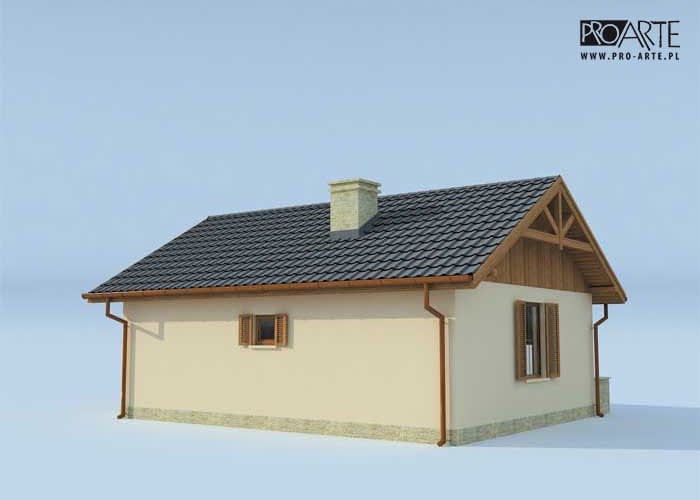

Prosty, estetyczny, funkcjonalny domek letniskowy. Od frontu zdobią go drewniane okiennice, a także pergola, tworząca od wiosny do jesieni uroczą, zieloną ścianę sporej werandy. Zgrabną bryłę domku nakrywa szary spadzisty dach. Ciepła kremowa barwa ścian i sporo drewnianych elementów wykończeniowych (m.in. pod spadem dachu na bocznych elewacjach) sprawiają, że domek emanuje niezwykłym ciepłem, obiecując miłe chwile w przytulnym wnętrzu. Centralnym pomieszczeniem w Hawanie jest obszerny, ciekawie rozplanowany pokój dzienny, z którego wychodzi się na werandę. Wydzielono w nim funkcjonalne kąciki: jadalny, wypoczynkowy i oczywiście wygodny aneks kuchenny. Pomieszczenie to wraz z sypialnią, łazienką i wiatrołapem tworzy idealne wnętrze letniego domku.
Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji sanitarnych i instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.
Konstrukcja
- powierzchnia zabudowy budynku -44,83m2
- kubatura - 221,00m3
- ściany zewnętrzne murowane grubości 30 cm
- ściany wewnętrzne działowe gr. 12 cm
- wszystkie ściany wykonane z pustaków ceramicznych "POROTHERM"
- sufit podwieszany z płyt GK na ruszcie stalowym przymocowanym do konstrukcji dachu za pomoca kleszczy
- konstrukcja więźby dachowej drewniana w układzie jętkowym
- pokrycie dachówka ceramiczna
- projekt posiada kominek
Rzuty

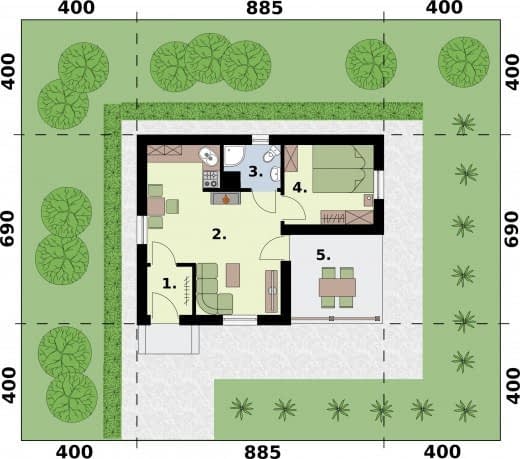

Parter
- 1 Wiatrołap2.54
- 2 Pokój dzienny z aneksem kuchennym20.46
- 3 Łazienka2.54
- 4 Sypialnia8.57
- 5 Weranda9.35
Dane techniczne
- Powierzchnia użytkowa33.94 m²
- Powierzchnia zabudowy50.97 m²
- Liczba pokoi4
- Powierzchnia dachu86 m²
- Kubatura209 m³
- Wysokość domu5.06 m
- Minimalne wymiary działki16.6 x 14.55m
- GarażBez garażu
- Rodzaj dachuDwuspadowy
- Kąt nach. dachu30°
Zawartość projektu
Projekty są dostępne w wersji książkowej, drukowanej w tak zwanym w nowym trybie 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego. Na życzenie przesyłamy rzuty i przekroje wersji podstawowych dokumentacji w formacie PDF
Każdy projekt architektoniczno-budowlany domu składa się z następujących części:
- strona tytułowa,
- oświadczenie
- część opisowa projektu architektoniczno-budowlanego,
- projektowana charakterystyka energetyczna z analizą,
- część rysunkowej projektu architektoniczno-budowlanego,
- zaświadczenia i uprawnienia.
Każdy projekt techniczny domu składa się z:
- strony tytułowej,
- oświadczenia,
- części opisowej projektu technicznego,
- części rysunkowej projektu technicznego,
- części konstrukcyjnej,
- zaświadczenia i uprawnień,
- zestawień drewna i stali,
-instalacji elektrycznej i odgromowej,
-instalacji sanitarnych, gazowych i centralnego ogrzewania.
Do projektu na życzenie dołączamy obliczenia statyczno-wytrzymałościowe.
Inwestor otrzymuje 3 opieczętowane sztuki projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego tworzące komplet, każdy z plombą zabezpieczającą i oryginalnym hologramem biura.
Pierwszy egzemplarz tomu I zawiera zgodę in blanco na wszystkie zmiany wprowadzane do projektu po zakupie przez lokalnego wybranego na własną rękę przez Inwestora architekta adaptującego/kierownika budowy. Do teczki projektów dołączamy także zaświadczenia i aktualne wpisy do Izb autorów projektu oraz wpisy aktualne na czas sporządzenia projektu.
