- Typ projektuWolnostojący
- StylTradycyjny
- Powierzchnia użytkowa159.07 m²
- KondygnacjePiętrowy
- GarażJednostanowiskowy
- DachWielospadowy
- Kąt nach. dachu30°
- Odbicie lustrzaneNie
- Czas realizacjimax. czas realizacji 10 dni Zobacz więcej >
Opis
Opis projektu

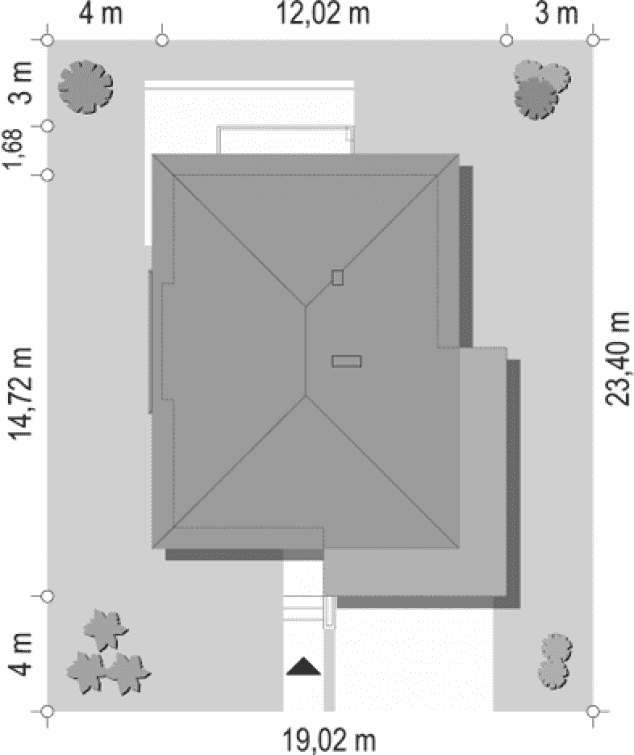

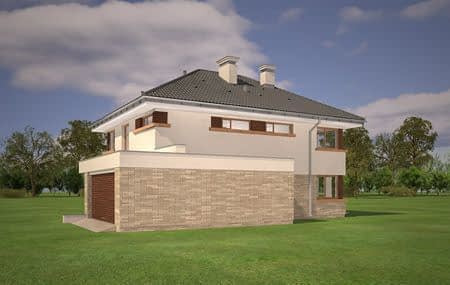

Wariant zmniejszony projektu ze zmienionym układem oraz funkcji pomieszczeń, oraz kopertowym zadaszeniem nad garażem.

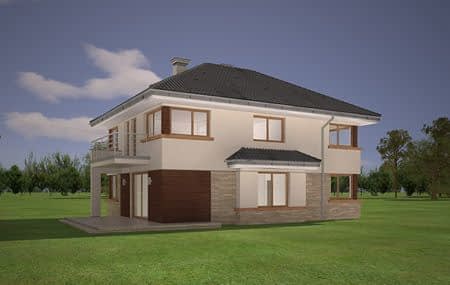

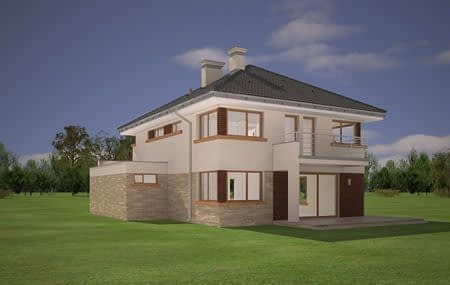

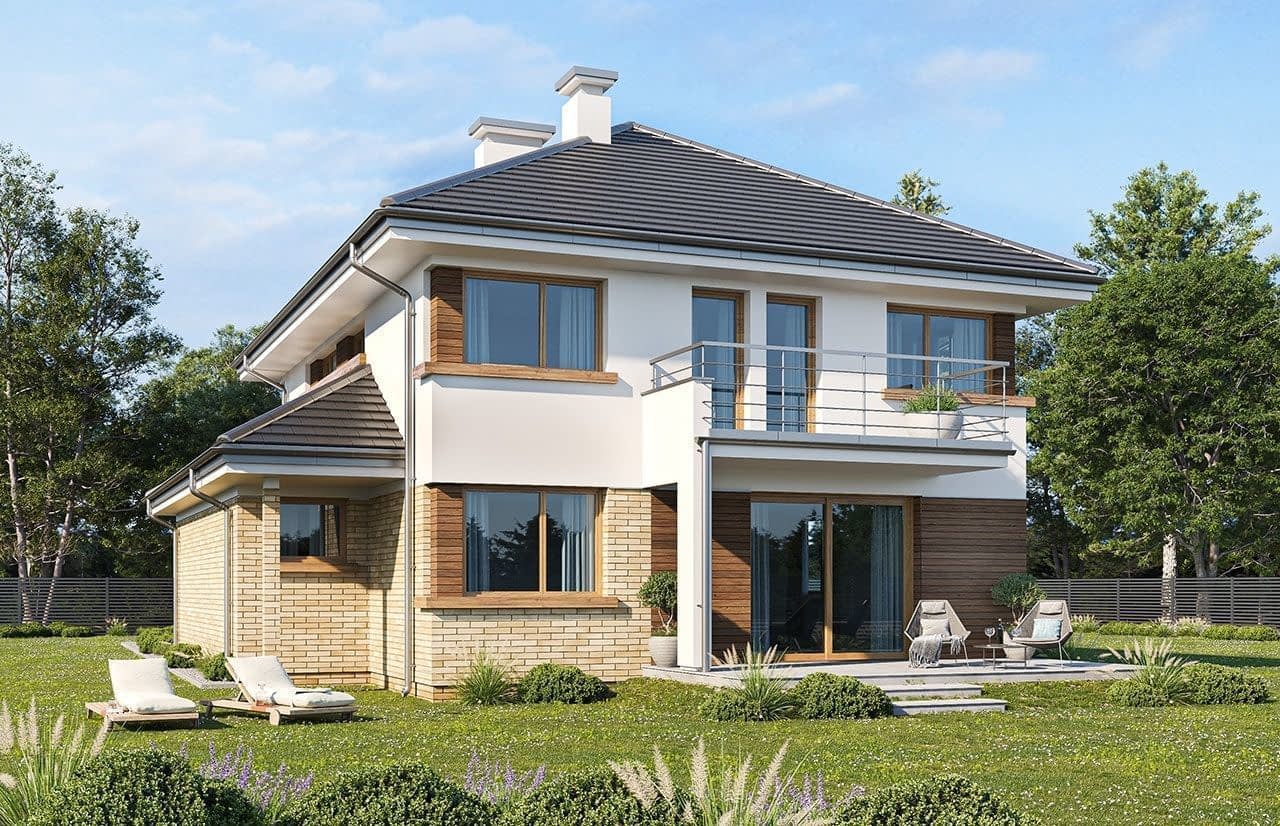

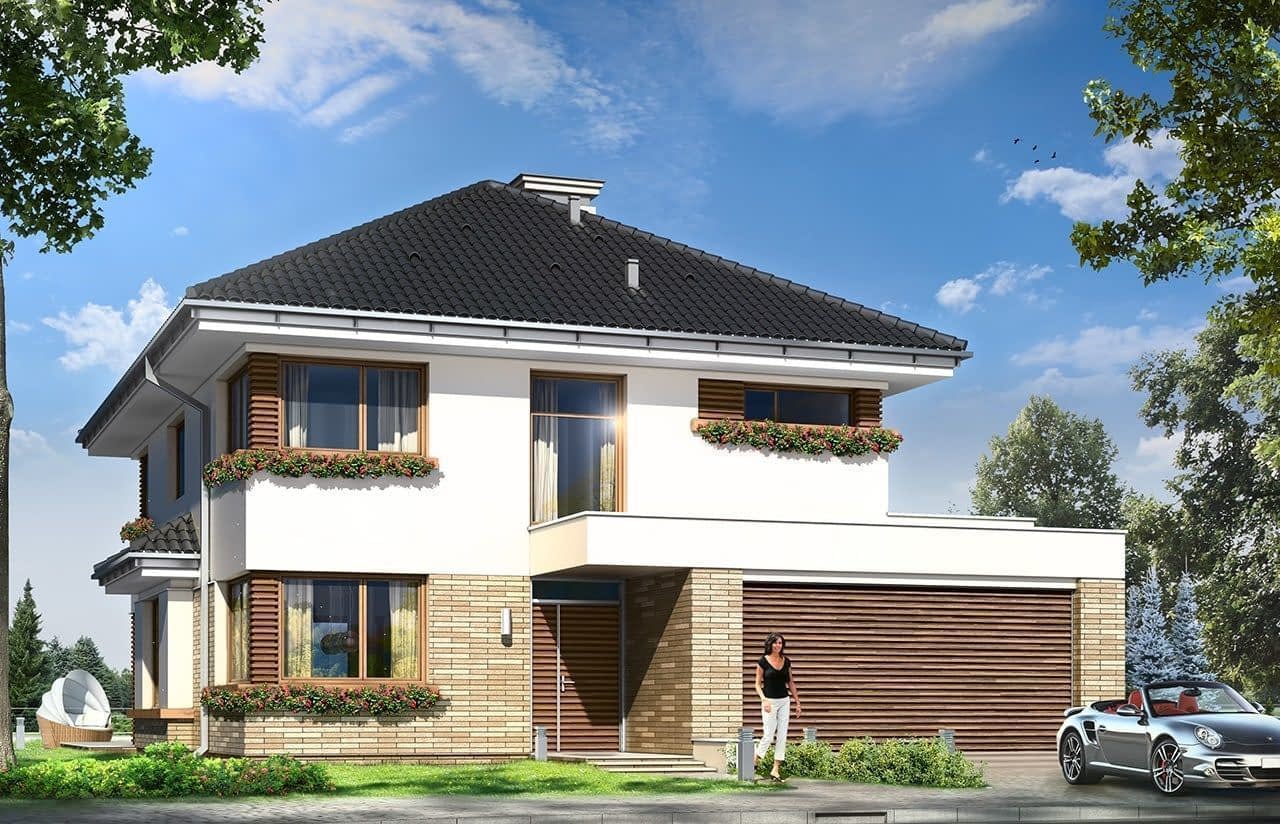

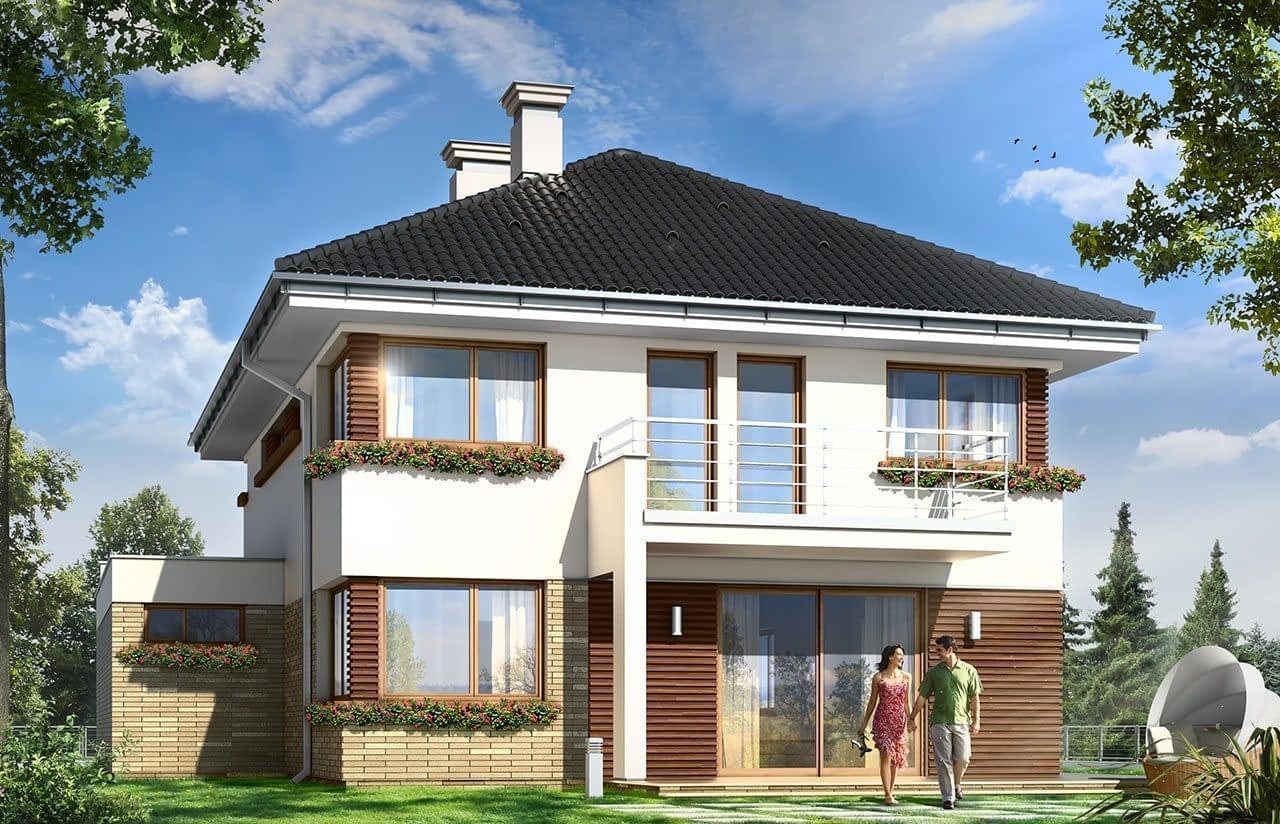

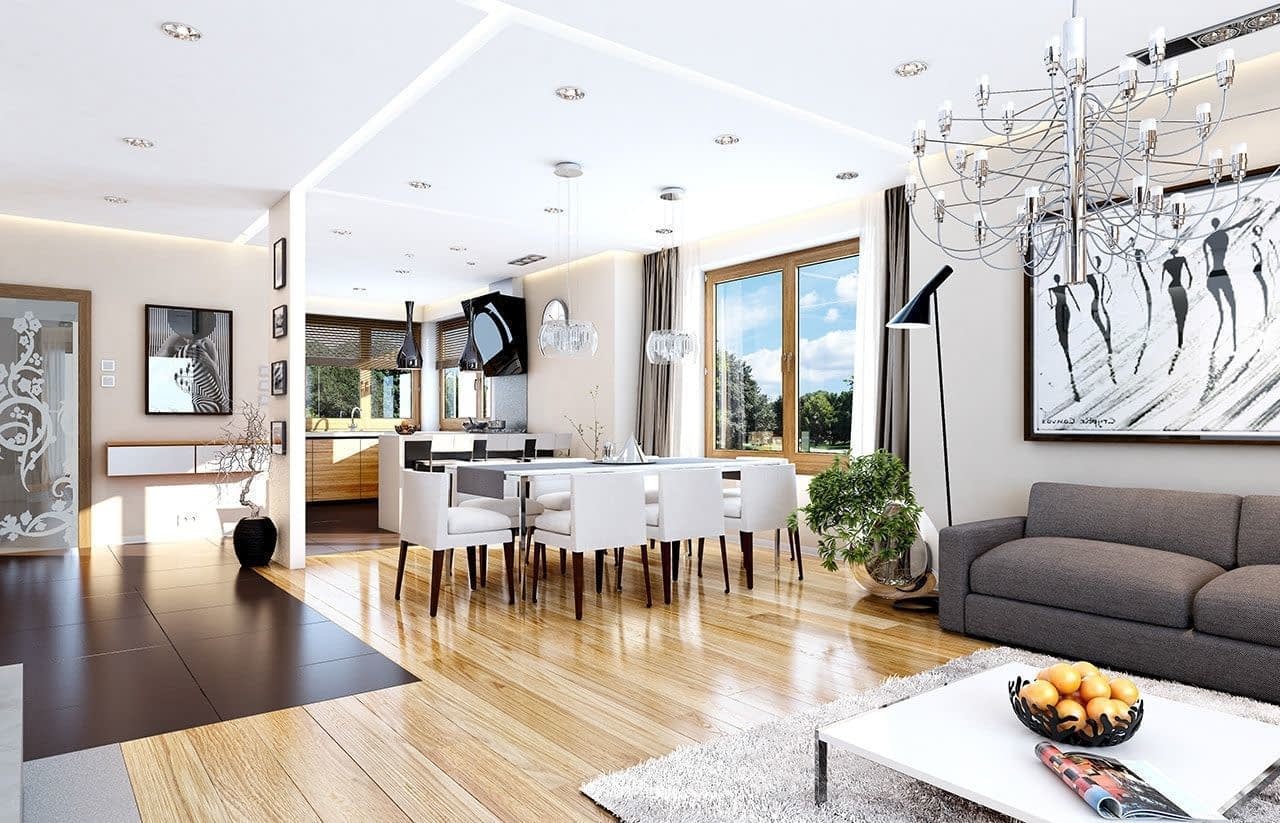

Projekt domu Helios to uroczy piętrowy domek dla cztero-pięcioosobowej rodziny. Jest to propozycja dla Inwestorów lubiących domy w nowoczesnej architekturze, którzy nie rezygnują z funkcjonalności i komfortu swojego domu. Piętrowa bryła budynku została przekryta czterospadowym dachem, a wbudowany częściowo garaż zwieńczono dachem płaskim. Dobrze dobrane detale architektoniczne, ciekawie rozmieszczone okna, drewniane i ceglane okładziny na ścianach - wszystko to tworzy atrakcyjny wygląd zewnętrzny domu. Wnętrze to otwarta część dzienna na parterze, z salonem, holem z ładnie wkomponowanymi schodami, jadalnią i kuchnią, oraz sypialnie na piętrze domu. Na parterze w domu Helios zaprojektowano dodatkowy pokój - gabinet lub sypialnię gościnną, oraz garaż z kotłownią. Na piętrze znajduje się apartament rodziców z własną łazienką i garderobą, sypialnie dziecięce z łazienką, oraz dodatkowy pokój. Pracownia posiada wersję odbicia lustrzanego projektu domu Helios. Zapraszamy!
Konstrukcja
- Fundamentybetonowe ławy i ściany fundamentowe z bloczków betonowych
- Ściany zewnętrzneściany murowane - pustaki porotherm 25 + styropian + tynk cienkowarstwowy
- StropTeriva
- Elewacjetynk cienkowarstwowy na styropianie
- Pokrycie dachudachówka
Rzuty
Dane techniczne
- Powierzchnia użytkowa159.07 m²
- Powierzchnia netto161.56 m²
- Powierzchnia zabudowy135.84 m²
- KominekTak
- Liczba łazienek2
- Liczba pokoi5
- Powierzchnia dachu177.23 m²
- Kubatura963 m³
- Długość domu13 m
- Szerokość domu11 m
- Wysokość domu9.26 m

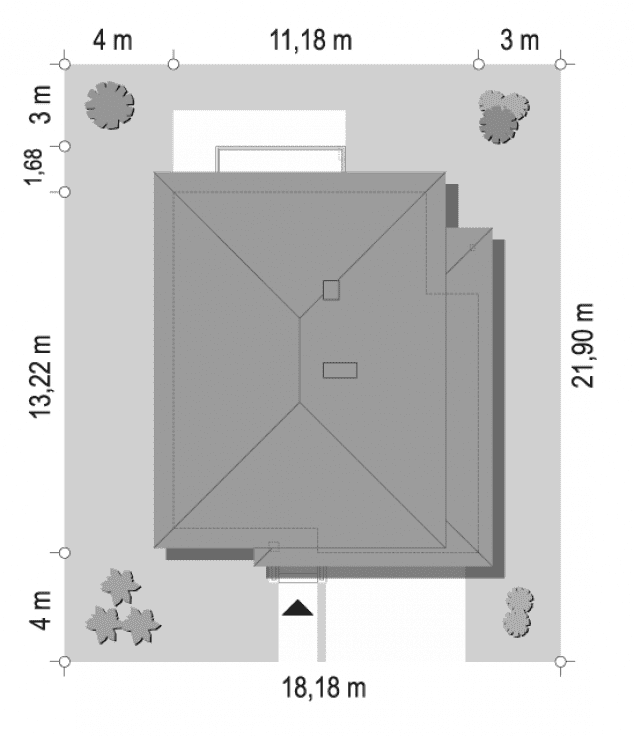

- Minimalne wymiary działki21.9 x 18.18m
- GarażJednostanowiskowy
- Rodzaj dachuWielospadowy
- Kąt nach. dachu30°
Koszty budowy
- Stan surowy213205 zł
- Stan surowy zamknięty291569 zł
- Koszt wykończenia321097 zł
- Koszt instalacji97297 zł
Zawartość projektu
W komplecie nowej wersji dokumentacji projektowej znajdują się 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego
Projekt architektoniczno-budowlany zawierający:
-opis architektoniczny z elementami konstrukcji,
-część rysunkowa: rzut parteru, poddasza/piętra, rzut dachu w skali 1:100, przekroje skala 1:50,

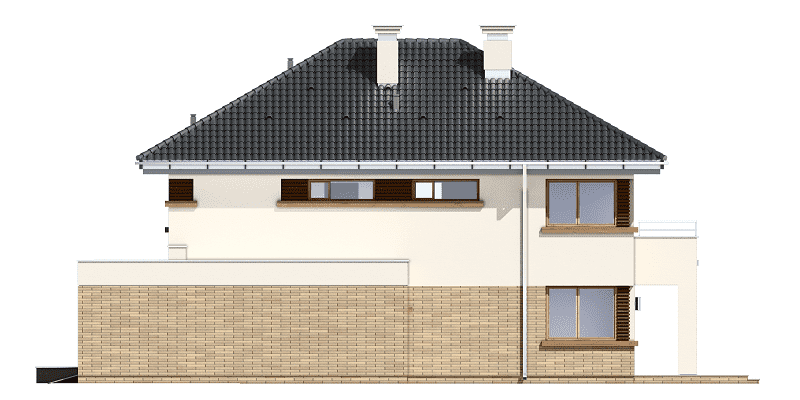

elewacje skala 1:100.
Projekt techniczny zawierający:
-opis techniczny i konstrukcyjny (obliczenia statyczne - w zależności od projektu włączone w projekt lub stanowiące odrębną teczkę).
Część rysunkowa architektura i konstrukcja:
-rzuty fundamentów, parteru, poddasza, stropu, więźby, dachu / w skali 1:50,
-przekroje przez budynek / budynek skali 1:50,
-elewacje budynku / w skali 1:50 (*niektóre projekty posiadają rysunki w skali 1:100 lub 1:75),
-zestawienie stolarki budowlanej okiennej i drzwiowej,
-szczegóły konstrukcji i ewentualne szczegóły budowlane,
Część instalacyjna:
-część opisowa do projektów instalacji elektrycznych, wodno-kanalizacyjnych, grzewczych, gazowych (jeśli występują).
Część rysunkowa do projektów instalacji:
-schematy instalacji elektrycznych, schemat rozdzielni, plan instalacji odgromowej,
-schematy instalacji wodno-kanalizacyjnej i ciepłej wody,
-schematy instalacji grzewczych,
-schemat instalacji gazowej (jeśli występują).
Do projektu dołączane jest zestawienie materiałowe, z wykazem elementów drewnianych oraz stali budowlanej.
Do projektu dołączone są kopie uprawnień wszystkich projektantów, oraz aktualne zaświadczenia o przynależności do izb zawodowych.
Projekt zawiera oświadczenie projektantów o poprawności projektu w świetle Prawa Budowlanego, a także zawiera informację dotyczącą bezpieczeństwa i ochrony zdrowia ( BIOZ).
Do projektu dołączona jest także zgoda na zmiany adaptacyjne. Zgoda dołączana jest do każdego projektu bezpłatnie. Na Państwa życzenie zakres zgody na zmiany możemy dowolnie rozszerzyć.
Pracownia zezwala na następujące zmiany i odstępstwa od projektu architektoniczno-budowlanego w trakcie jego przystosowywania do lokalizacji:
- Zmianę obrysu zewnętrznego ścian zewnętrznych.
- Zmianę obrysu wewnętrznego ścian zewnętrznych.
- Zmianę układu ścian wewnętrznych działowych.
- Zmianę funkcji, ilości i usytuowania poszczególnych pomieszczeń na dowolnej kondygnacji w projekcie.
- Zmianę ukształtowania, ilości i kąta nachylenia połaci dachowych.
- Zmianę ilości, umiejscowienia i wielkości otworów okiennych i drzwiowych.
- Zmianę rodzaju materiału i technologii wykonania ścian zewnętrznych oraz wewnętrznych oraz ścian fundamentowych.
- Zmianę rodzaju i technologii wykonania stropów nad dowolną kondygnacją.
- Zmianę umiejscowienia, kształtu i materiału wykonania schodów w budynku.
- Zmianę wielkości, kształtu i materiałów, bądź likwidacja: tarasów, podestów i balkonów.
- Likwidację lub dodanie dowolnej ilości:
- lukarn,
- wykuszy,
- podcieni,
- balkonów,
- loggii,
- kolumn,
- pilastrów,
- ganków,
- werand.
- Zmianę materiałów wykończeniowych, instalacyjnych, izolacyjnych.
- Zmianę rodzaju pokrycia dachowego.
- Doprojektowanie bądź likwidacja podpiwniczenia - częściowego lub całkowitego.
