- Typ projektuDwurodzinny
- StylNowoczesny
- Powierzchnia użytkowa185.33 m²
- KondygnacjeParterowy, z poddaszem
- GarażDwustanowiskowy
- DachDwuspadowy
- Odbicie lustrzaneNie
- Czas realizacjido 10 dni roboczych Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu

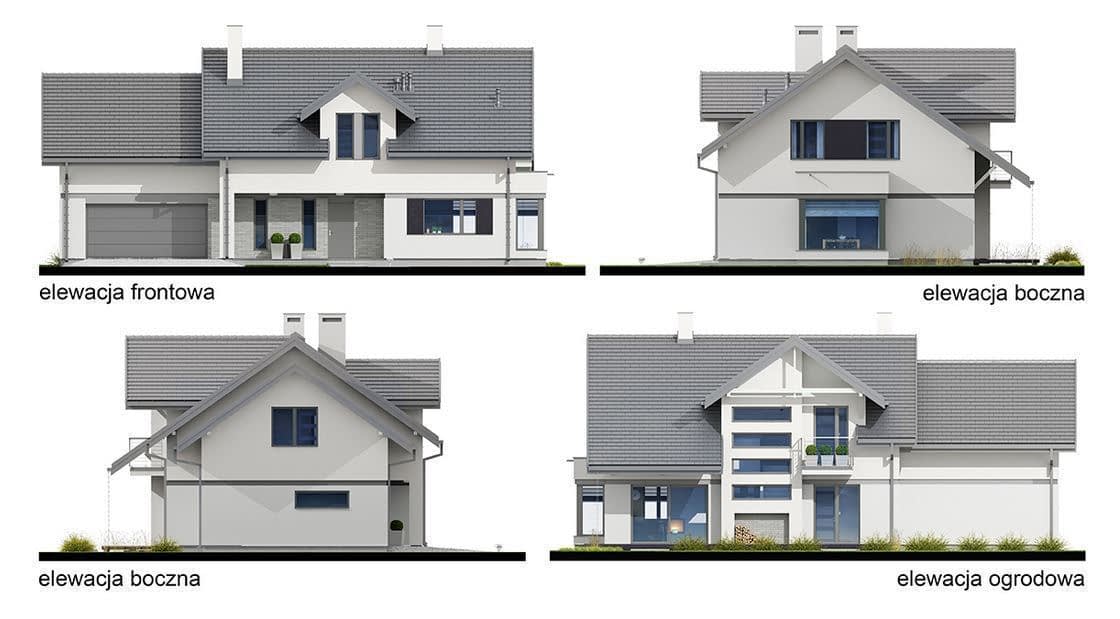

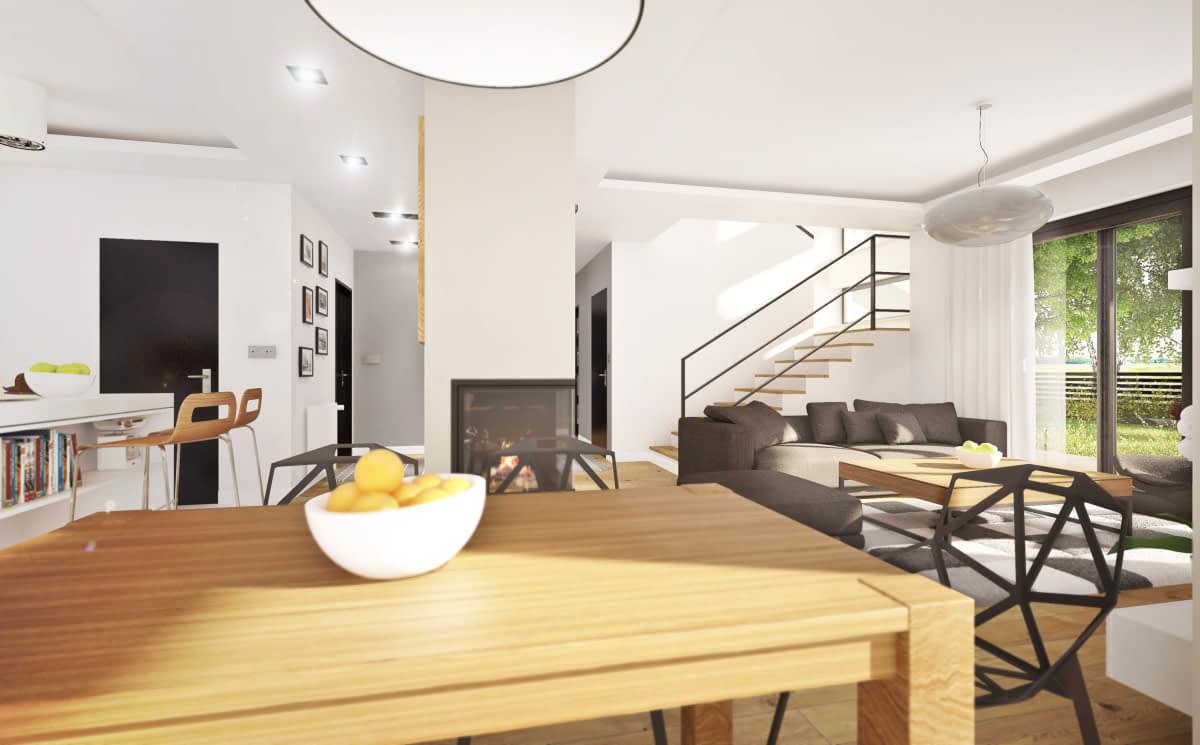

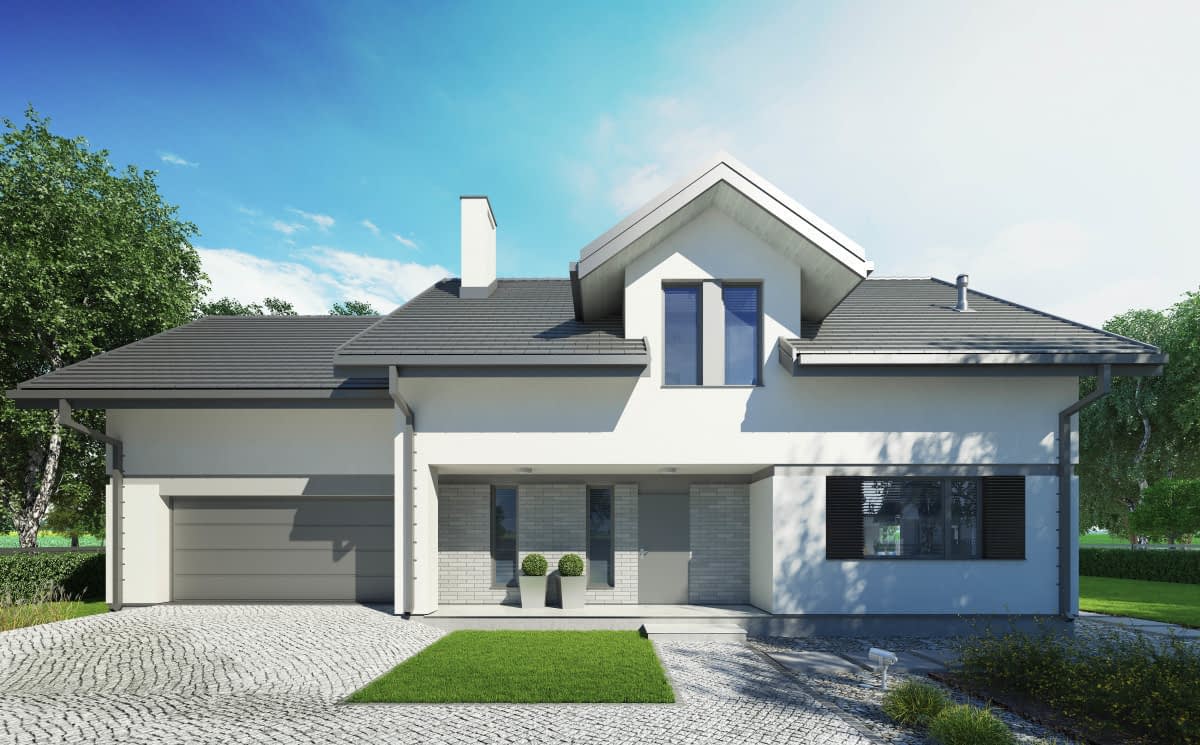

HENRYK II to projekt pozwalający na budowę niepodpiwniczonego, dużego domu mieszkalnego z użytkowym poddaszem i dwustanowiskowym garażem. Wnętrze domu jest podzielone na dwie strefy funkcjonalne. Na parterze są zlokalizowane pomieszczenia pomocnicze, służące całej rodzinie, a na poddaszu znajdują się sypialnie. Poddasze za sprawą skosów jest przytulne, pełne ciepła i łatwe w aranżacji. Architektura zewnętrzna budynku nawiązuje do tradycyjnej zabudowy jednorodzinnej której ton nowoczesności wprowadzają duże przeszklenia i smukłe okna. Projekt dopełniają tarasy umiejscowione po obu stronach domu.
Konstrukcja
Ściany dwuwarstwowe z pustaków ceramicznych, silikatów lub gazobetonu.
Stropy żelbetowe, wylewane.
Więźba dachowa drewniana, kryta dachówką ceramiczną lub cementową.
Rzuty

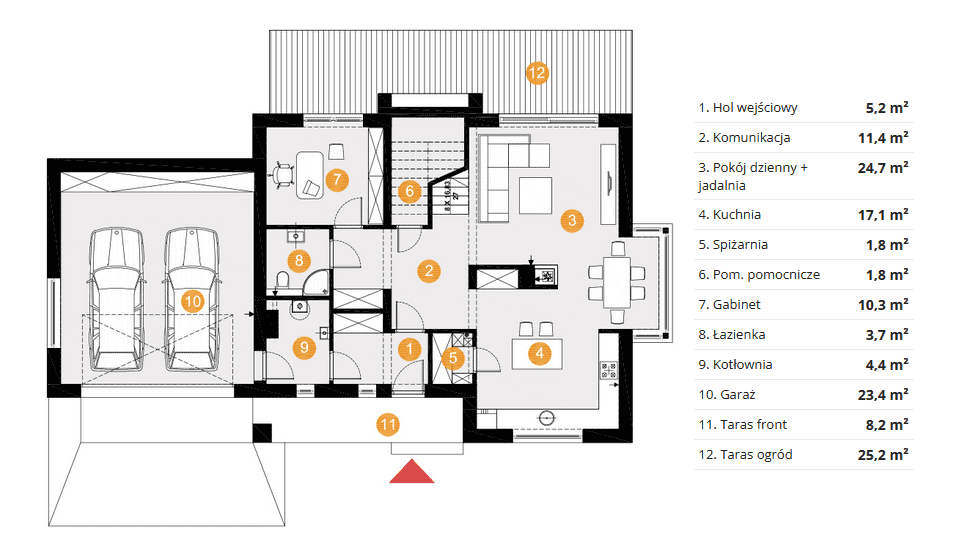

Rzut parteru

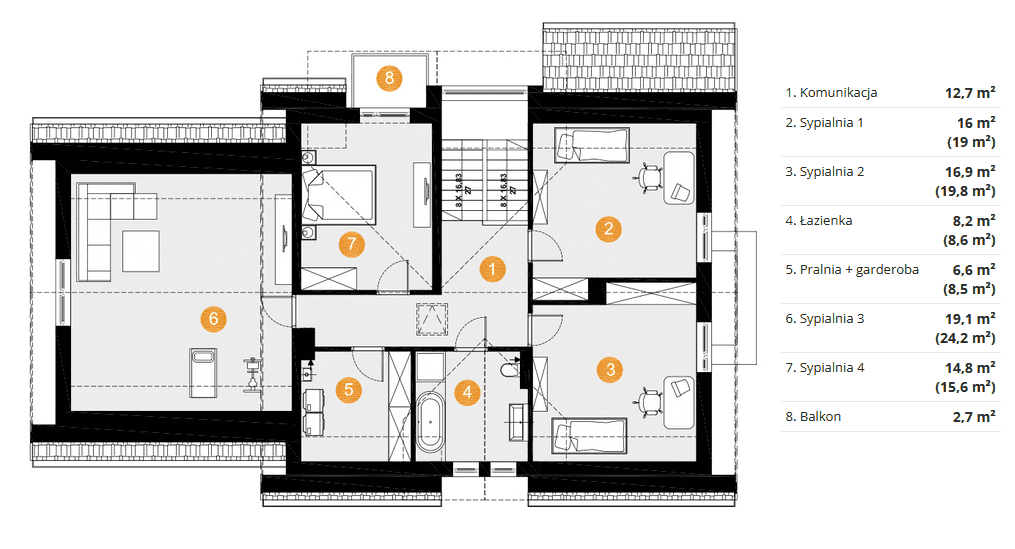

Rzut poddasza

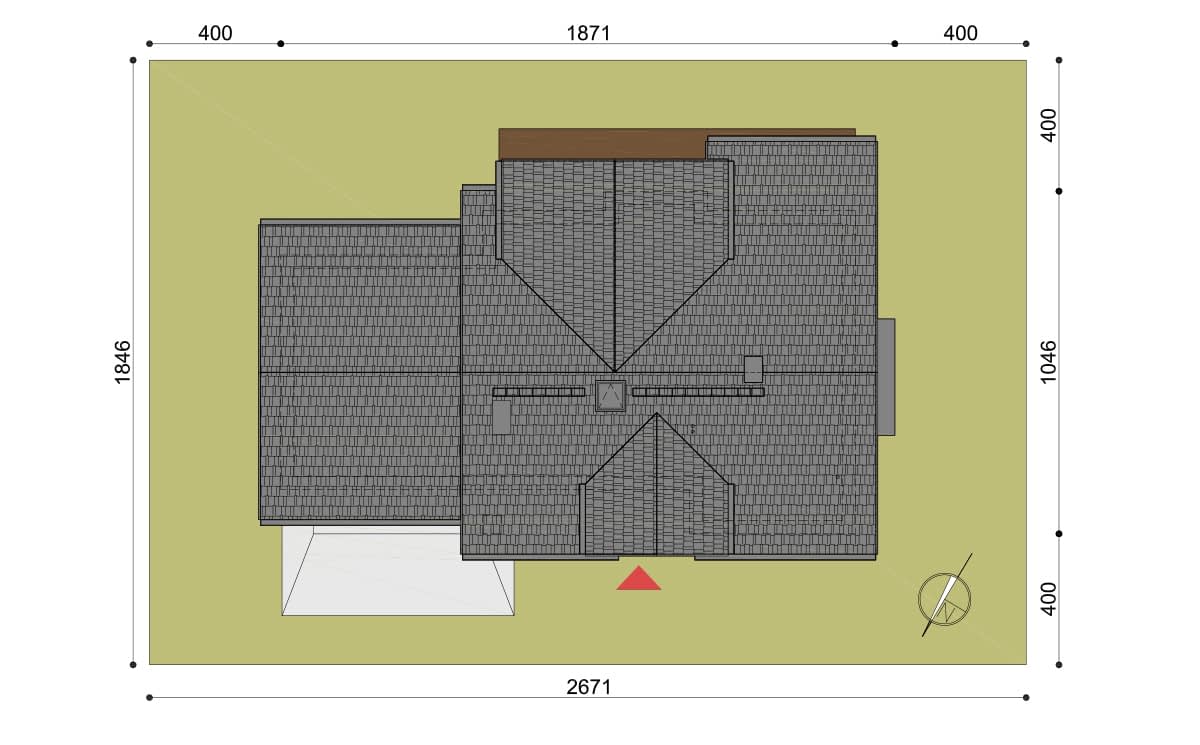

Usytuowanie na działce
Dane techniczne
- Powierzchnia użytkowa185.33 m²
- Powierzchnia zabudowy162.18 m²
- Powierzchnia dachu223 m²
- Kubatura1084.89 m³
- Wysokość domu8.1 m
- Minimalne wymiary działki18.5 x 26.8m
- GarażDwustanowiskowy
- Rodzaj dachuDwuspadowy
Instalacja grzewcza
- Instalacja opcjonalna
Zawartość projektu
Każdy projekt dostarczany jest w 3 egzemplarzach.
Standardowo do dokumentacji dołączana jest zgoda na zmiany i adaptację projektu. W przypadku wysyłki – paczka będzie starannie zapakowana i zabezpieczona, tak aby nie uszkodzić dokumentacji projektowej.
Spis zawartości projektu architektoniczno-budowlanego:
- Karta tytułowa
- Informacje ogólne
- Zasady wykorzystania typowego projektu budowlanego.
- Zakres dopuszczalnych zmian w gotowym projekcie katalogowym przy których nie jest wymagana pisemna zgoda autora.
- Zasady adaptacji projektu.
Projekt architektoniczny
Część opisowa
Część rysunkowa
Projekt konstrukcyjny
Część opisowa
Część rysunkowa
Projekt instalacji sanitarnych (instalacja wodociągowa, kanalizacji sanitarnej, centralnego ogrzewania, gazowa)
Część opisowa
Część rysunkowa
Projekt instalacji elektrycznych
Część opisowa
Część rysunkowa
Zakres dopuszczalnych zmian w gotowym projekcie katalogowym przy których nie jest wymagana pisemna zgoda Autora.
Architekt adaptujący gotowy projekt katalogowy może bez pisemnej zgody Autora projektu wprowadzić następujące zmiany:
- Dostosowanie wielkości wymiarów fundamentów wynikające z lokalnych warunków gruntowych.
- Zaprojektowanie podpiwniczenia pod częścią lub całym budynkiem, pod warunkiem, że poziom parteru w stosunku do poziomu terenu przyjętego w projekcie pozostanie bez zmian.
- Zmiany rodzaju stropów, materiałów ściennych i wykończeniowych (tynki, posadzki, pokrycie dachowe, izolacji cieplnej i przeciwwilgociowej) pod warunkiem utrzymania wymaganych przepisami i normami parametrów określających wytrzymałość i opór cieplny.
- Dostosowanie układu pomieszczeń i ścianek działowych do potrzeb inwestora.
- Zmiany kąta nachylenia dachu do 10% lub 5° i przekrojów elementów konstrukcji dachowej wynikającej z dostosowania do materiałów pokrycia lub z dostosowania budynku do innych stref śniegowych i wiatrowych niż założone w projekcie.
- Zmiany w projektach instalacyjnych pod warunkiem zachowania obowiązujących norm i przepisów prawa budowlanego. Zmiany powinny zostać wykonane przez osobę z odpowiednimi uprawnieniami.
- Zmiany sposobu ogrzewania.
Pisemnej zgody Autora wymagają zmiany takie jak:
- Zmiana lokalizacji otworów okiennych i drzwiowych w ścianach zewnętrznych.
- Zmiany zmieniające kształt i wielkość bryły obiektu tj. zmiana wielkości lukarn, dobudowanie balkonów, werand, ogrodów zimowych.
- Zbliźniaczenie budynków.
- Jakiekolwiek inne zmiany nie wymienione powyżej.
Wszelkie zmiany adaptacyjne może wykonać osoba posiadająca do tego odpowiednie uprawnienia poprzez naniesienie ich na oryginalny projekt trwałą techniką graficzną w kolorze czerwonym zachowując obowiązujące normy i przepisy prawa budowlanego.
W uzasadnionych przypadkach należy sporządzić rysunki zamienne, zaparafować je przez osobą dokonującą adaptacji i dołączyć je do projektu jako aneks.
