Projekt domu Hiacynt 3

Opis projektu

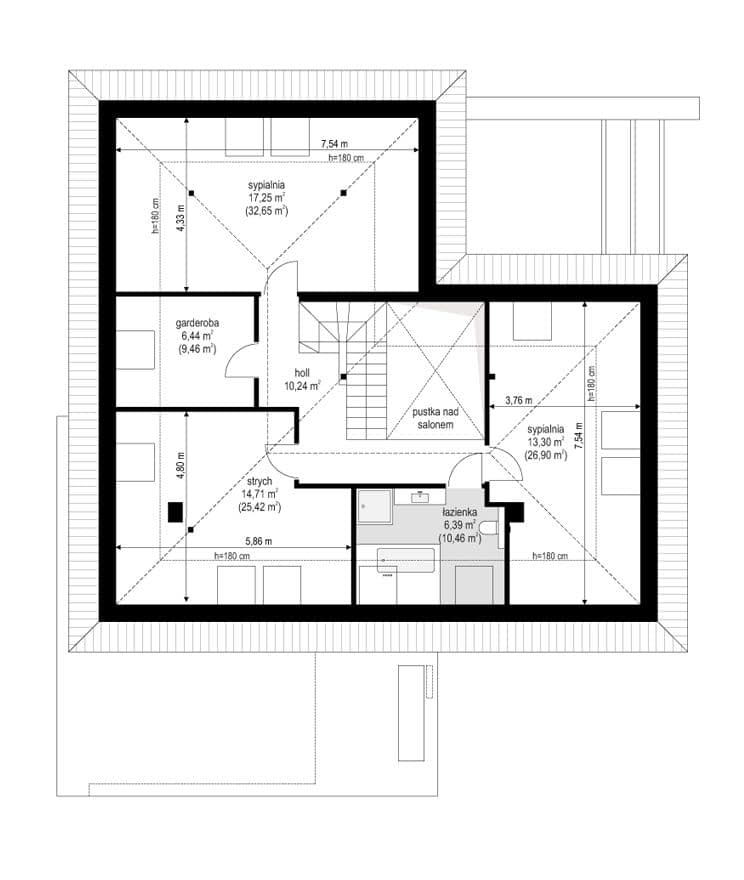

Hiacynt 3 to pomniejszona i węższa wersja Hiacynta – dom z poddaszem użytkowym o powierzchni 156,83 m², tańszy w budowie, ale równie efektowny.

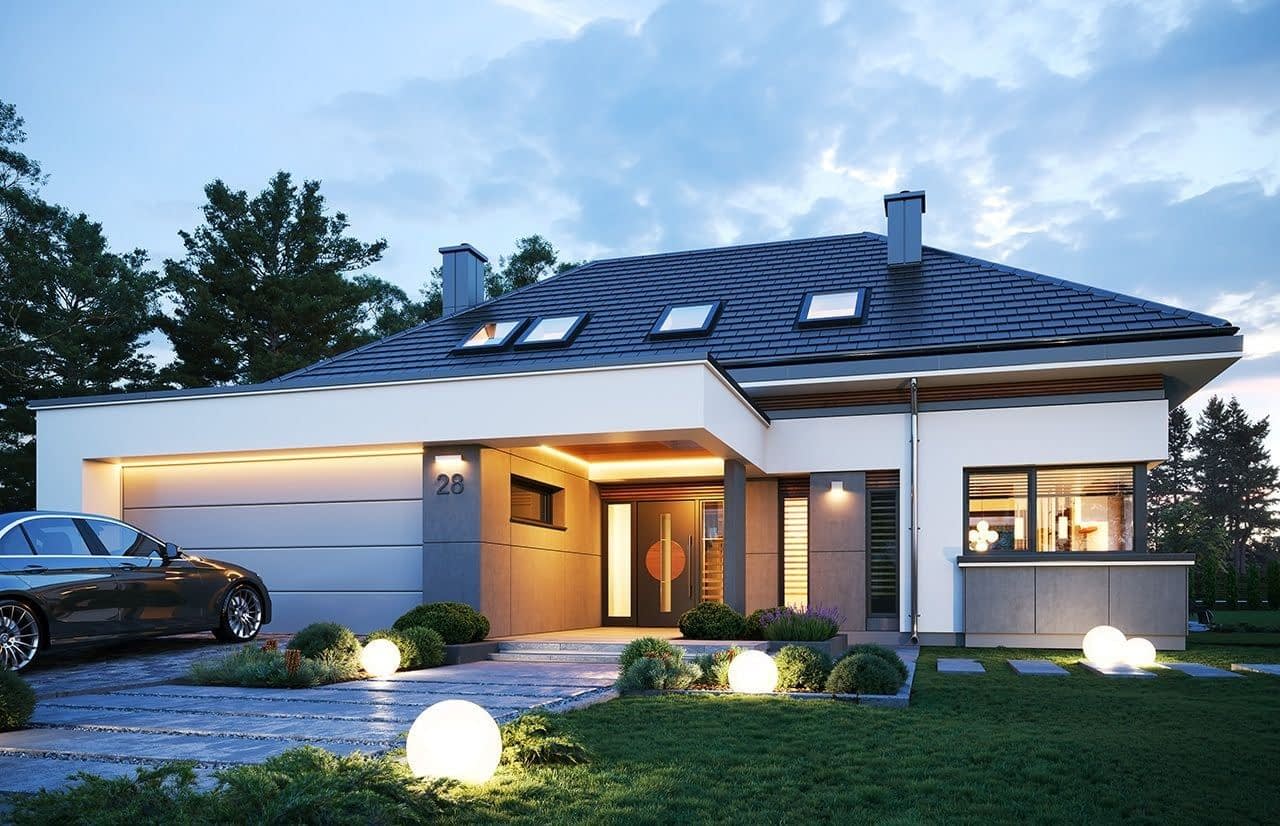

Nowoczesna bryła

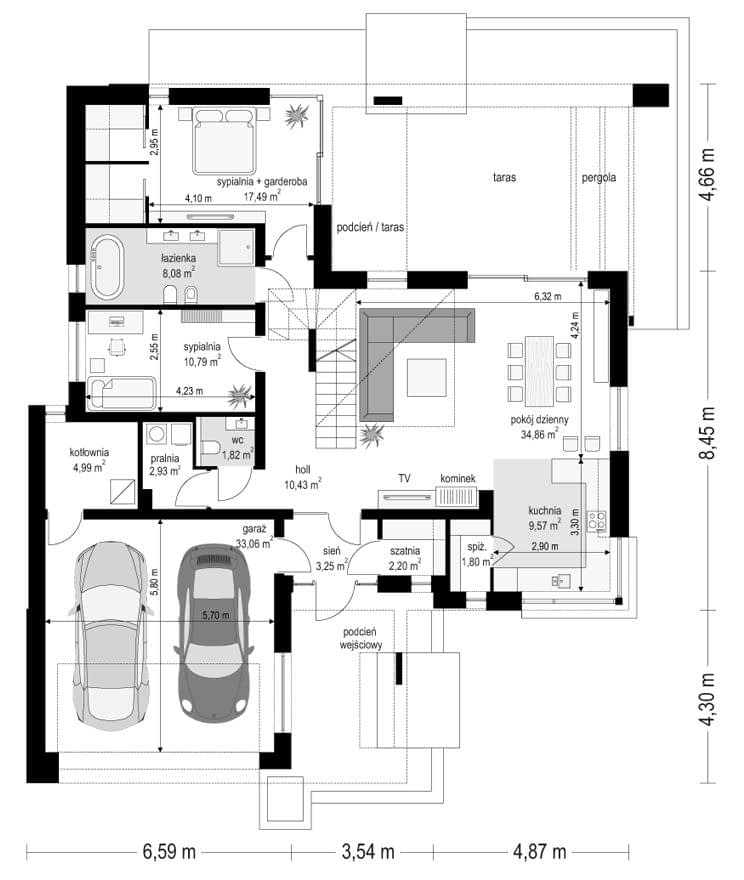

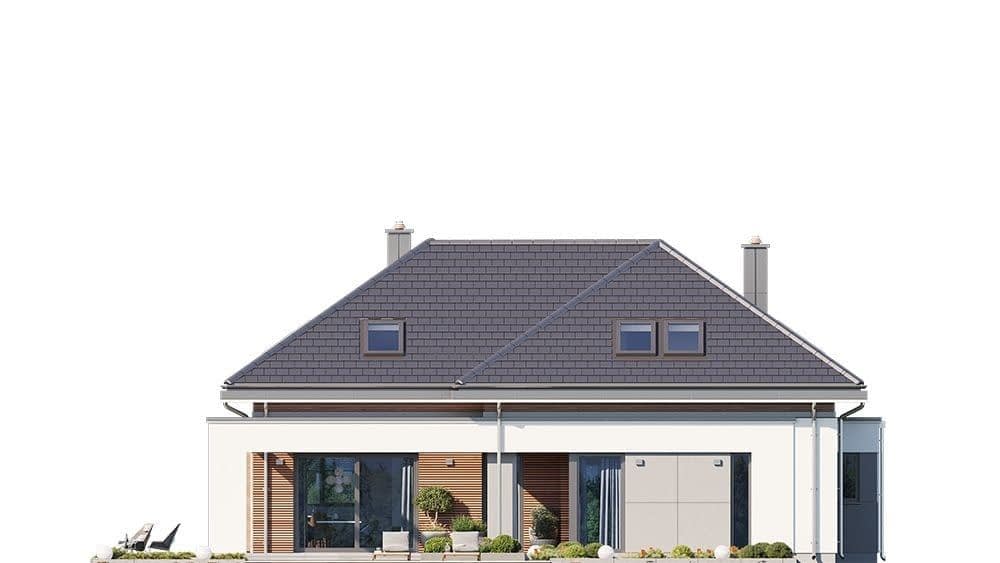

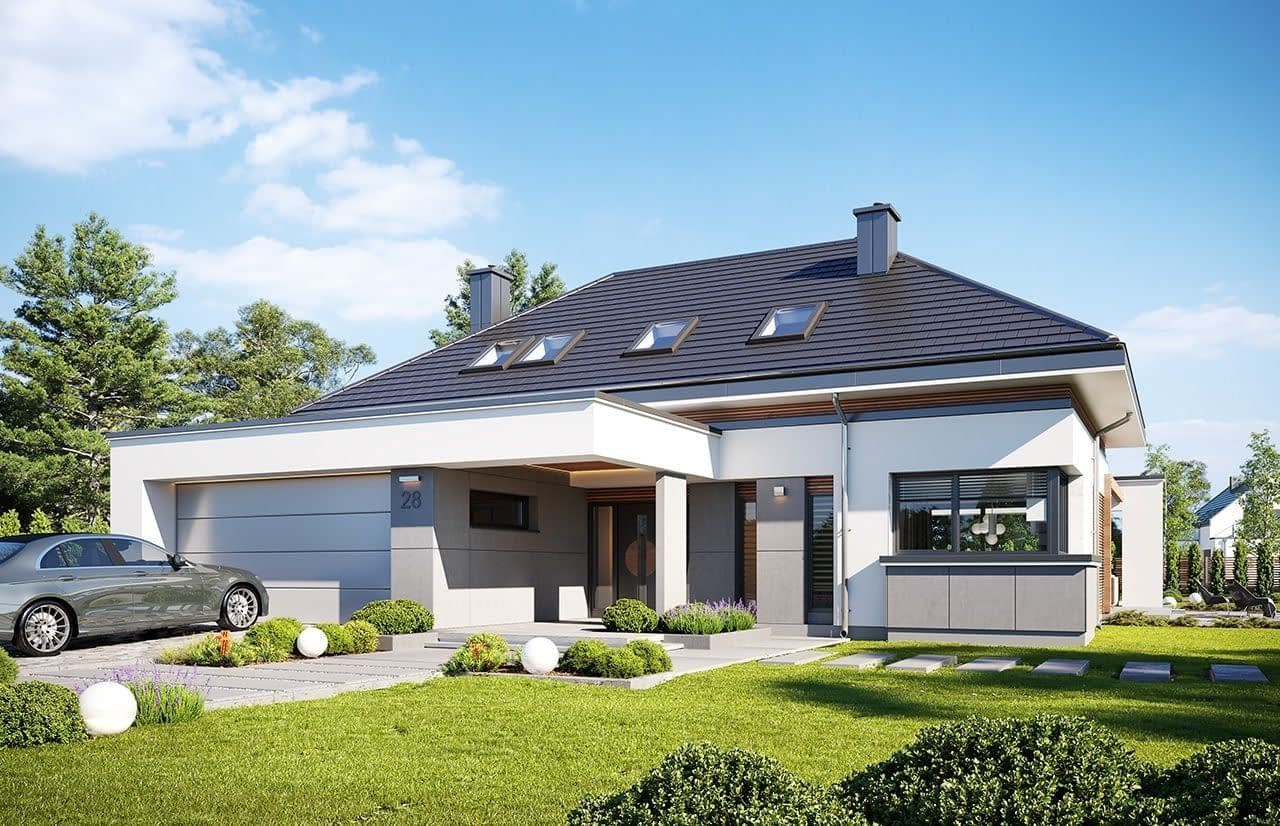

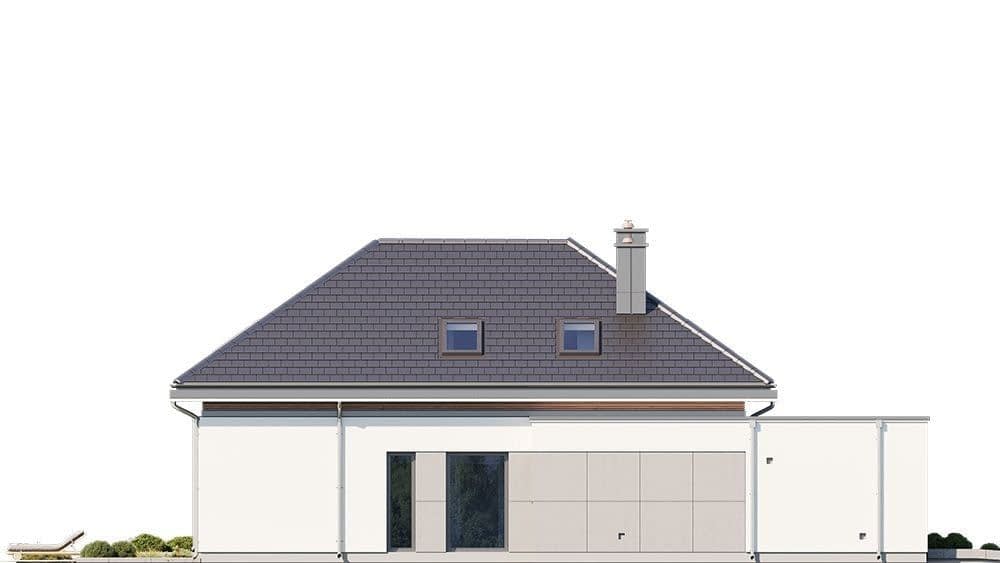

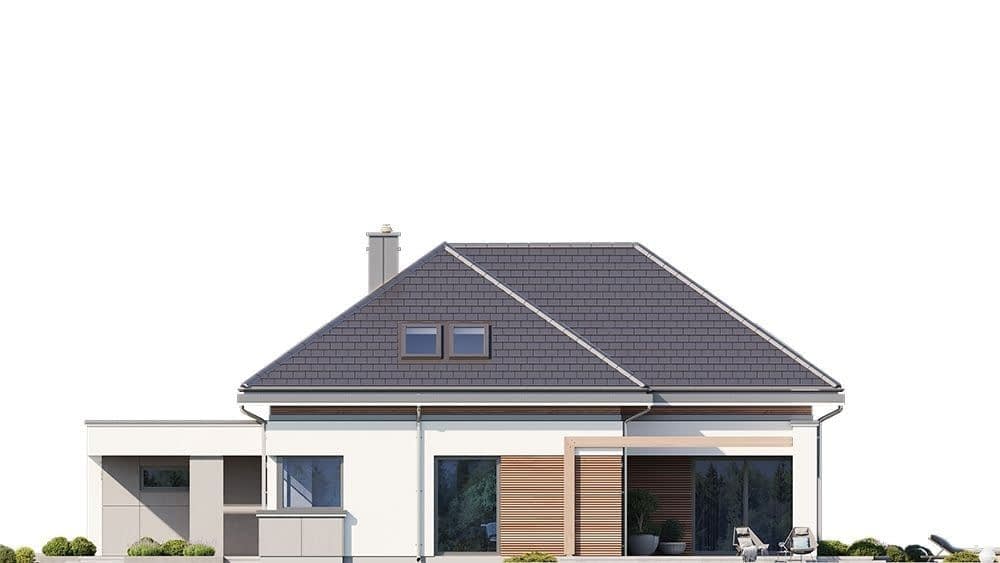

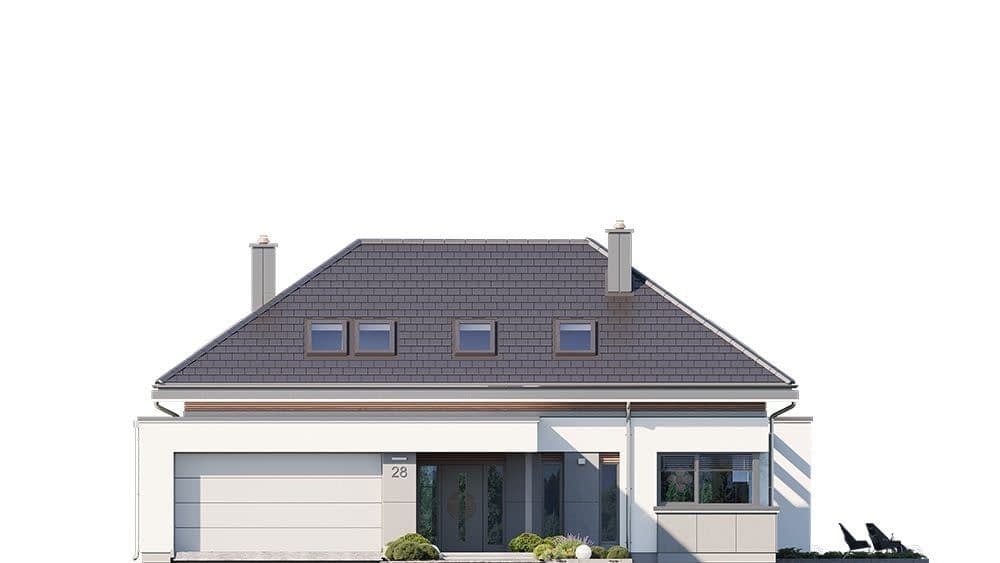

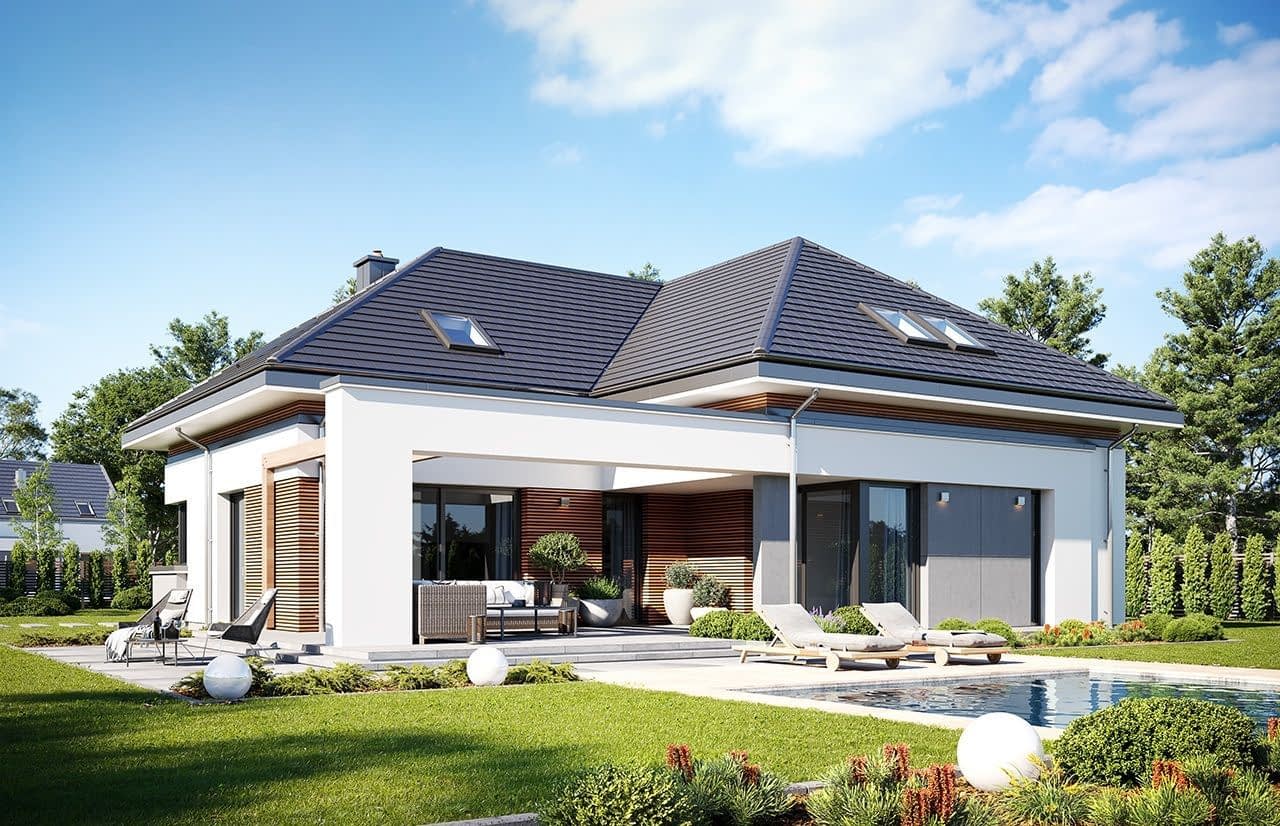

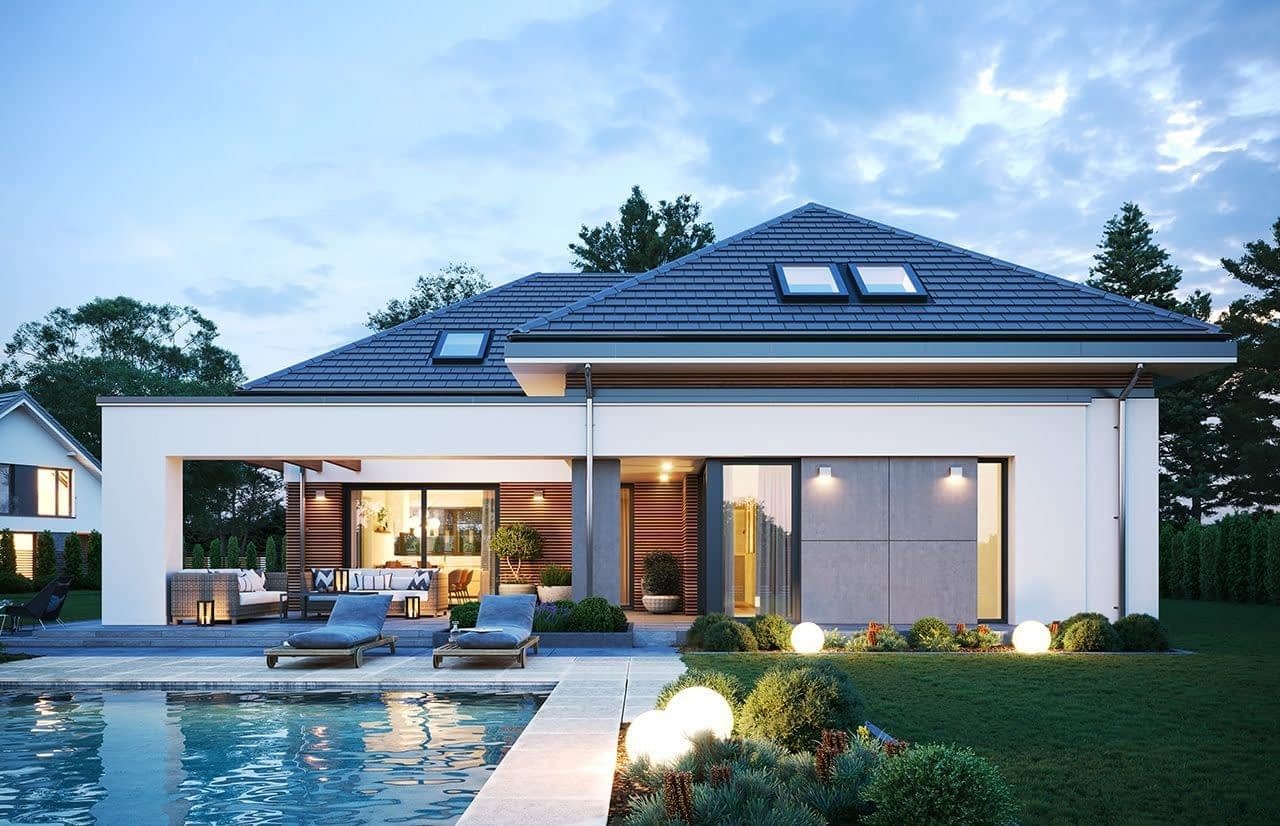

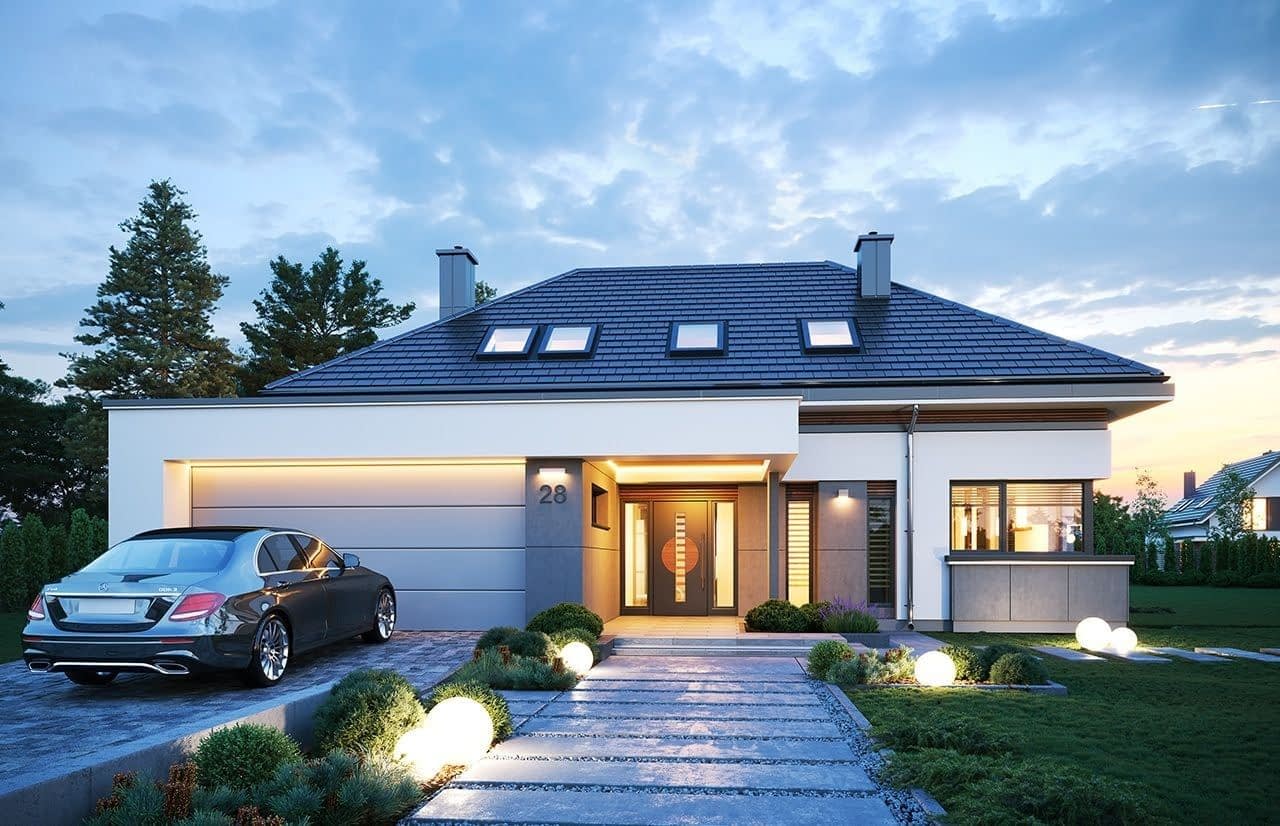

Parter zaprojektowano na planie litery T, pod dachem wielospadowym 35° z płaskim fragmentem nad garażem. Od ogrodu jest patio osłonięte ścianami domu i żelbetową belką z pergolą. Elewacje łączą biel z betonem architektonicznym i drewnem, a duże przeszklenia i narożne okna otwierają wnętrze.

Parametry

Dom ma 6 pokoi, 3 łazienki i kominek dla 6 osób oraz garaż dwustanowiskowy o powierzchni 33,06 m².

• wymiary budynku: 15,00 × 17,41 m

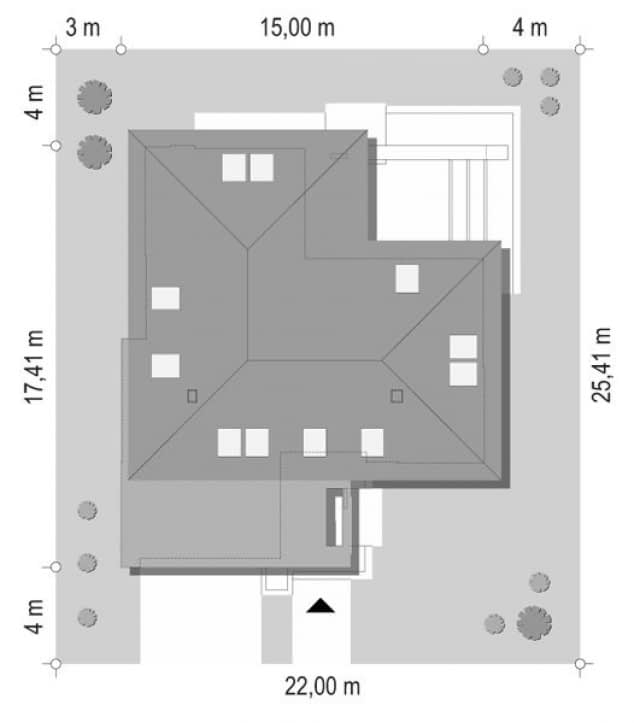

• minimalna działka: 22,00 × 25,41 m
• wysokość: 7,41 m
• kubatura: 974 m³

Ile kosztuje budowa?

Według kosztorysu MG Projekt stan surowy zamknięty to ok. 426 tys. zł, roboty wykończeniowe ok. 406 tys. zł, instalacje ok. 117 tys. zł, a realizacja domu pod klucz ok. 832 tys. zł. To kwoty netto (bez VAT), policzone na średnich krajowych cenach z Sekocenbudu dla budowy systemem gospodarczym. Rzeczywisty koszt będzie inny: zależy od regionu, ekipy, terminu budowy i wybranego standardu, więc traktuj te liczby jako punkt wyjścia do własnej wyceny.

Podoba Ci się Hiacynt, ale masz mniejszą działkę? Zamów projekt domu Hiacynt 3 na wbudowie.pl.

Konstrukcja

Fundamenty: betonowe ławy i ściany fundamentowe betonowe

Ściany zewnętrzne: ściany murowane – pustaki porotherm 25 + styropian

Strop: monolityczny betonowy

Elewacje: tynk cienkowarstwowy

Pokrycie dachu: dachówka

W komplecie nowej wersji dokumentacji projektowej znajdują się 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego

Projekt architektoniczno-budowlany zawierający:
-opis architektoniczny z elementami konstrukcji,
-część rysunkowa: rzut parteru, poddasza/piętra, rzut dachu w skali 1:100, przekroje skala 1:50,
elewacje skala 1:100.

Projekt techniczny zawierający:
-opis techniczny i konstrukcyjny (obliczenia statyczne - w zależności od projektu włączone w projekt lub stanowiące odrębną teczkę).

Część rysunkowa architektura i konstrukcja:
-rzuty fundamentów, parteru, poddasza, stropu, więźby, dachu / w skali 1:50,
-przekroje przez budynek / budynek skali 1:50,
-elewacje budynku / w skali 1:50 (*niektóre projekty posiadają rysunki w skali 1:100 lub 1:75),
-zestawienie stolarki budowlanej okiennej i drzwiowej,
-szczegóły konstrukcji i ewentualne szczegóły budowlane,

Część instalacyjna:
-część opisowa do projektów instalacji elektrycznych, wodno-kanalizacyjnych, grzewczych, gazowych (jeśli występują).

Część rysunkowa do projektów instalacji:
-schematy instalacji elektrycznych, schemat rozdzielni, plan instalacji odgromowej,
-schematy instalacji wodno-kanalizacyjnej i ciepłej wody,
-schematy instalacji grzewczych,
-schemat instalacji gazowej (jeśli występują).

Do projektu dołączane jest zestawienie materiałowe, z wykazem elementów drewnianych oraz stali budowlanej.
Do projektu dołączone są kopie uprawnień wszystkich projektantów, oraz aktualne zaświadczenia o przynależności do izb zawodowych.
Projekt zawiera oświadczenie projektantów o poprawności projektu w świetle Prawa Budowlanego, a także zawiera informację dotyczącą bezpieczeństwa i ochrony zdrowia ( BIOZ).
Do projektu dołączona jest także zgoda na zmiany adaptacyjne. Zgoda dołączana jest do każdego projektu bezpłatnie. Na Państwa życzenie zakres zgody na zmiany możemy dowolnie rozszerzyć.

Pracownia zezwala na następujące zmiany i odstępstwa od projektu architektoniczno-budowlanego w trakcie jego przystosowywania do lokalizacji:

• Zmianę obrysu zewnętrznego ścian zewnętrznych.
• Zmianę obrysu wewnętrznego ścian zewnętrznych.
• Zmianę układu ścian wewnętrznych działowych.
• Zmianę funkcji, ilości i usytuowania poszczególnych pomieszczeń na dowolnej kondygnacji w projekcie.
• Zmianę ukształtowania, ilości i kąta nachylenia połaci dachowych.
• Zmianę ilości, umiejscowienia i wielkości otworów okiennych i drzwiowych.
• Zmianę rodzaju materiału i technologii wykonania ścian zewnętrznych oraz wewnętrznych oraz ścian fundamentowych.
• Zmianę rodzaju i technologii wykonania stropów nad dowolną kondygnacją.
• Zmianę umiejscowienia, kształtu i materiału wykonania schodów w budynku.
• Zmianę wielkości, kształtu i materiałów, bądź likwidacja: tarasów, podestów i balkonów.
• Likwidację lub dodanie dowolnej ilości:
• lukarn,
• wykuszy,
• podcieni,
• balkonów,
• loggii,
• kolumn,
• pilastrów,
• ganków,
• werand.
• Zmianę materiałów wykończeniowych, instalacyjnych, izolacyjnych.
• Zmianę rodzaju pokrycia dachowego.
• Doprojektowanie bądź likwidacja podpiwniczenia - częściowego lub całkowitego.
